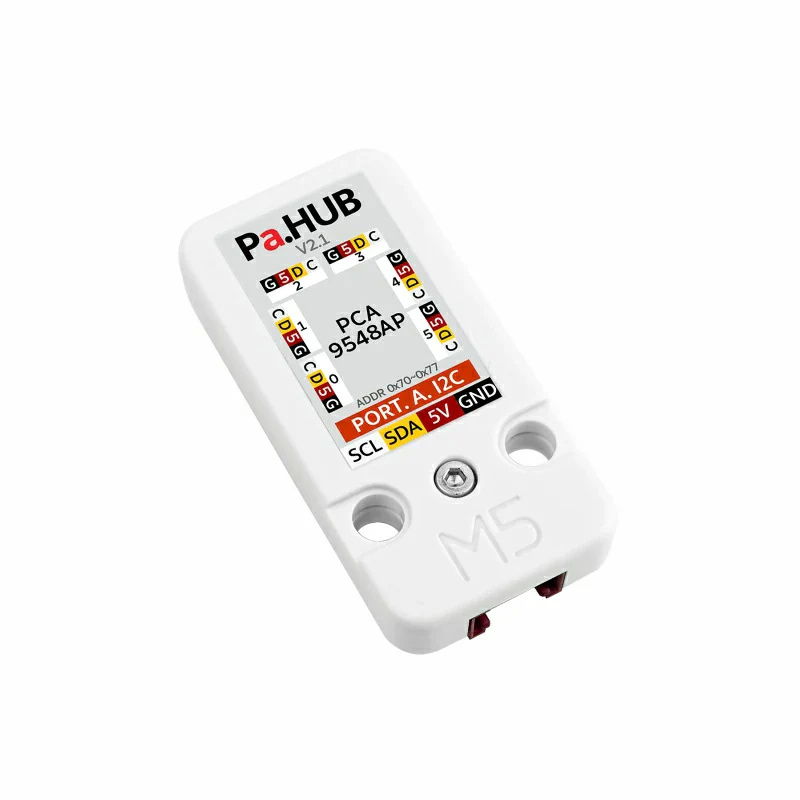

Produktbeschreibung: PaHub v2.1 - 6-Kanal Modul mit I2C Multiplexer - PCA9548AP - Erweiterungseinheit - M5Stack U040-B-V21
Der I2C Hub von M5Stack ist ein kompaktes und hochfunktionales I2C Bus Erweiterungsmodul. Mit Hilfe des PCA9548AP-Chips kann eine I2C-Leitung in sechs unabhängige Kanäle aufgeteilt werden, was das Problem einer begrenzten Anzahl von Geräten an einem Bus löst - insbesondere bei sich wiederholenden Adressen. Version 2.1 führt einen praktischen DIP-Schalter ein, mit dem die I2C-Adresse des Moduls von 0x70 auf 0x77 geändert werden kann, wodurch es möglich wird, mehrere solcher Geräte in einer einzigen Anwendung zu kombinieren. Grove-Steckverbinder ermöglichen eine einfache Integration in das M5Stack-Ökosystem, während Lego-kompatible Löcher die Montagevielfalt bei Prototypen erhöhen.
I2C-Anschluss-Hub - 6 Kanäle - Erweiterungsmodul für M5Stack-Entwicklermodule.
Der I2C-Hub von M5Stack ist ein kompaktes und hochfunktionales I2C-Bus-Erweiterungsmodul.Besondere Merkmale
- PCA9548AP Chip: unterstützt das Umschalten zwischen 6 I2C Kanälen

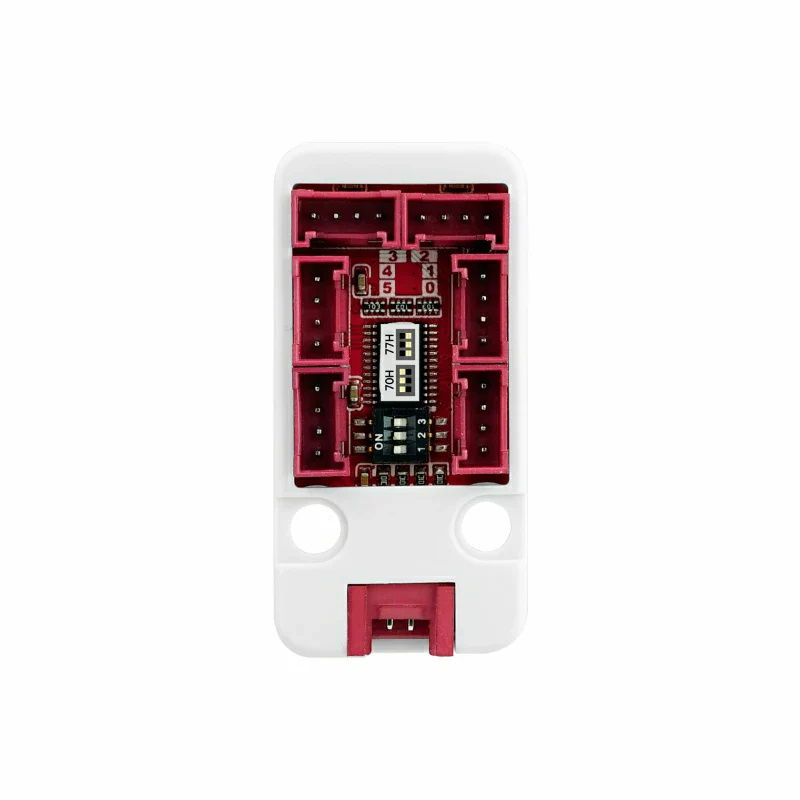

- DIP-Schalter: ermöglicht die manuelle Änderung der I2C-Adresse von 0x70 bis 0x77

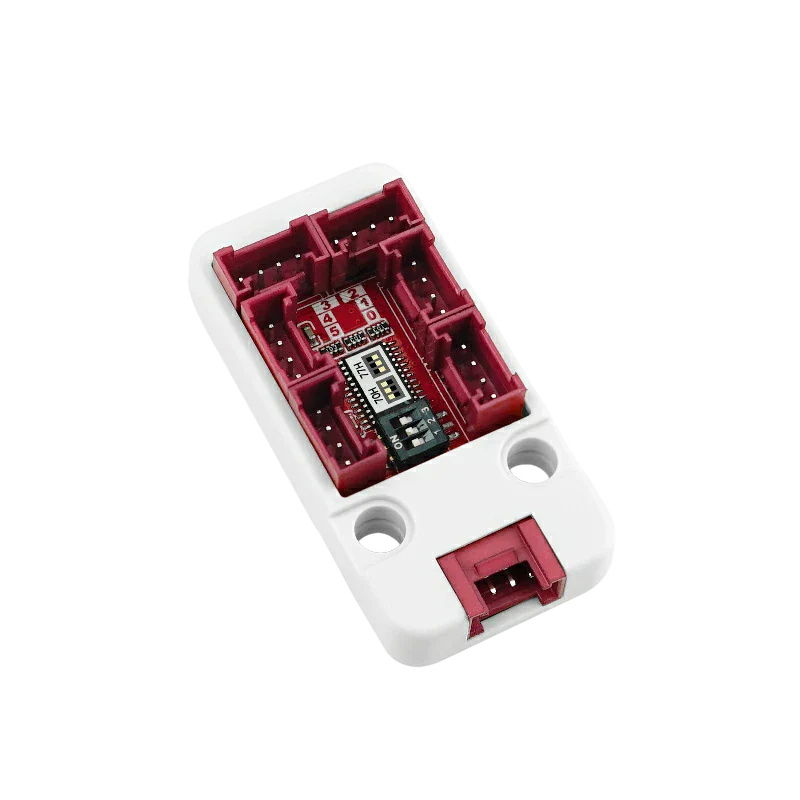

- 6 Grove-Anschlüsse: Ermöglicht den Anschluss mehrerer Sensoren und Module
- Kaskadierbare Einheiten: für noch mehr Geräte
- Lego-Kompatibilität: Befestigungslöcher ermöglichen die Integration in pädagogische Konstruktionen
Mehrkanalige I2C-Bus-Erweiterung - ideal für IoT-Projekte und Ausbildung
Das I2C-Hub-Modul ist eine besonders nützliche Lösung für komplexe Projekte, bei denen mehrere Geräte mit einer I2C-Schnittstelle - wie Sensoren, Displays oder Kommunikationsmodule - gleichzeitig angeschlossen werden müssen. Dank seiner Kaskadierungs- und Adressauswahlfunktionen erhält der Benutzer eine enorme Designflexibilität, wodurch Adresskonflikte vermieden und Hardwarebeschränkungen minimiert werden. Das Modul eignet sich sowohl für Bastler- und Ausbildungslösungen als auch für professionelle IoT-Prototypen.
Technische Daten des Moduls
- I2C-Chip: PCA9548AP (I2C-Multiplexer)
- Kommunikationsschnittstelle: I2C (Adresse: 0x70 bis 0x77 - über DIP-Schalter einstellbar)
- Kompatibilität: M5Stack Ökosystem
- Anzahl der I2C-Kanäle: 6 (Grove)
- Betriebstemperatur: 0°C bis 40°C

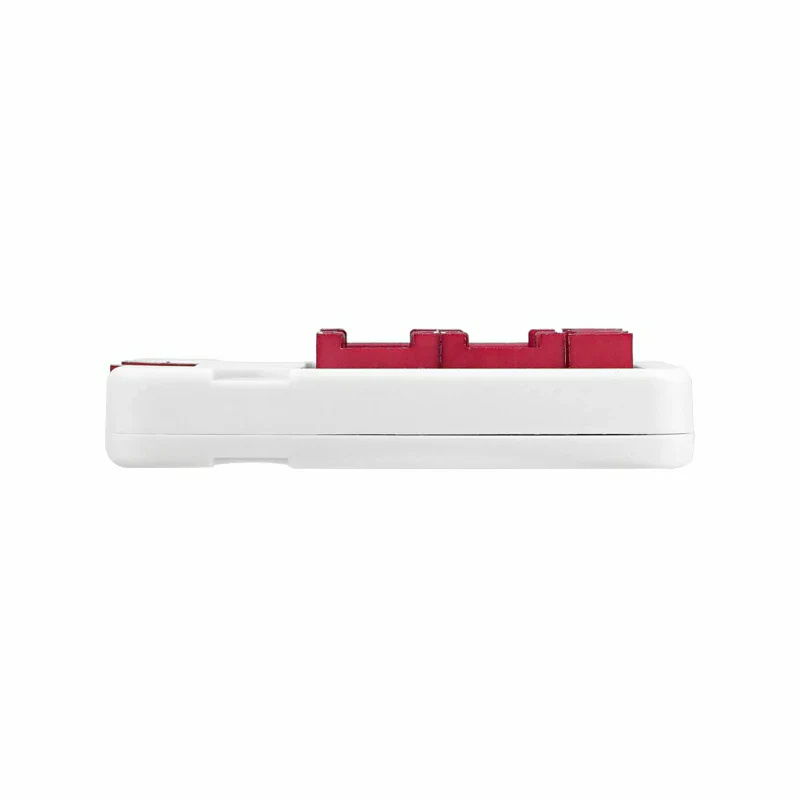

- Abmessungen: 48 x 24 x 12 mm
- Gewicht: 7,1 g
Inhalt des Kits
- 1x I2C Hub 1 bis 6 Erweiterungseinheit v2.1
- 1x Grove-Kabel (Länge: 20 cm)
Ermöglicht die Aufteilung einer I2C-Leitung in sechs unabhängige Kanäle und löst damit das Problem einer begrenzten Anzahl von Geräten an einem Bus.
