Produktbeschreibung: H-bridge Unit v1.1 - Motorsteuerung mit Strommessung - STM32F030 - Unit-Erweiterungsmodul - M5Stack U160-V11
H-bridge Unit Version v1.1 ist ein Modul in Form einer Unit-Erweiterung, das mit M5Stack-Entwicklungsboards verwendet werden kann. Es ist mit zwei leistungsstarken Chips, dem STM32F030 und dem RZ7899, ausgestattet, die eine bidirektionale DC-Motorsteuerung ermöglichen. Durch die Steuerung des PWM-Signals kann der Benutzer auch eine präzise Kontrolle über den Motorbetrieb erhalten.
Bevor Sie mit der H-bridge Unit v1.1 beginnen, sollten Sie sich auch die Bedienungsanleitung des Herstellers ansehen!

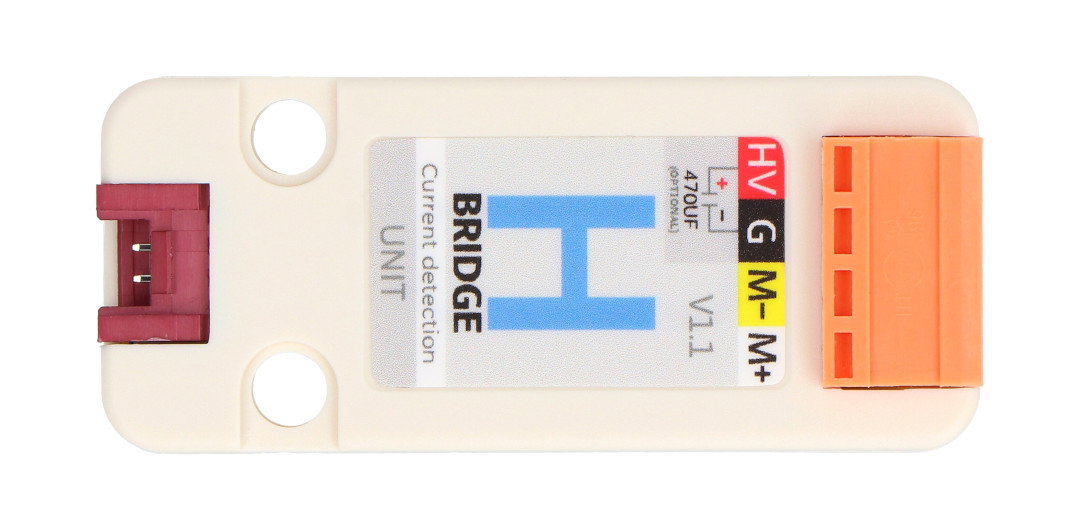

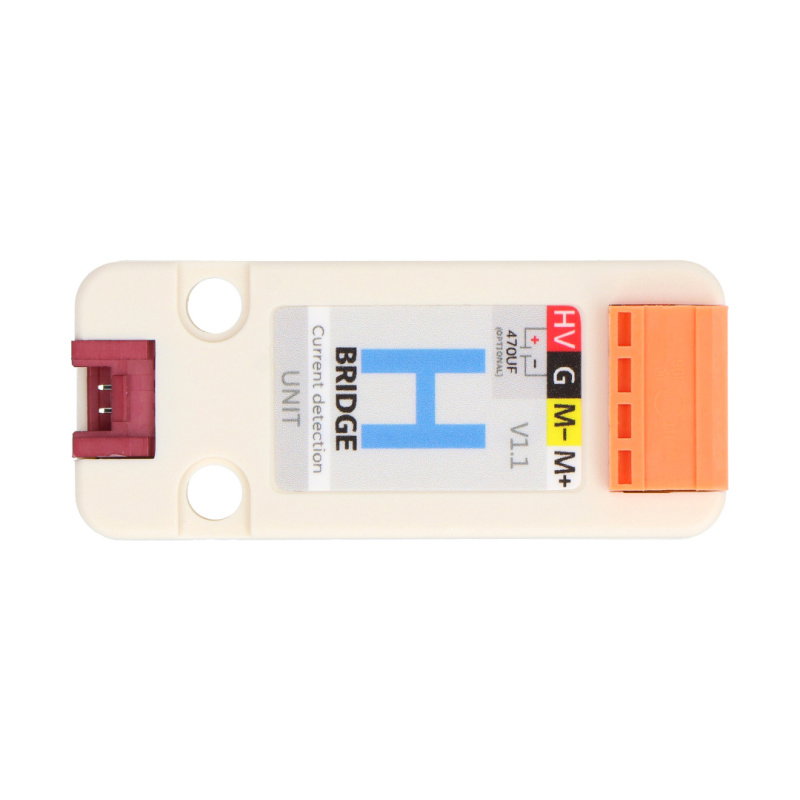

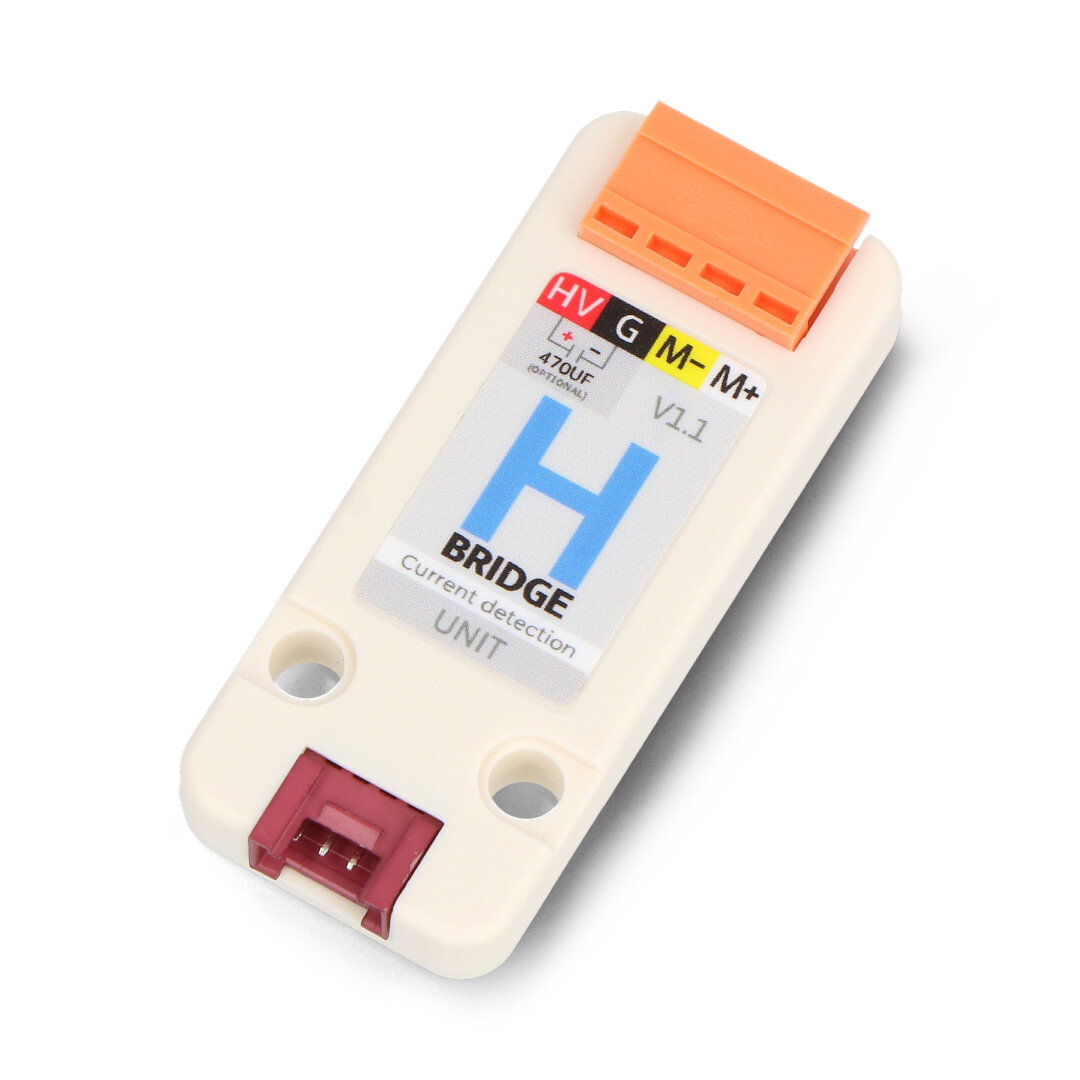

H-bridge Unit v1.1 - Motorsteuerung mit Strommessung - STM32F030 - Unit Erweiterungsmodul - M5Stack U160-V11.
Ermöglicht die Steuerung eines DC-Motors.
Eigenschaften des Moduls
- Kompatibel mit Entwicklungsmodulen wie M5Stack Core Basic, M5Stack Fire und M5Stack Core2
- Enthält einen eingebetteten STM32F030, der als I/O-Chip mit I2C-Kommunikation dient
- Ermöglicht die Steuerung eines DC-Motors
- Misst den vom Motor verbrauchten Strom
- Verfügt über einen Überlast-, Überhitzungs- und Überspannungsschutz für Motoren
- Verwendet den I2C-Bus zur Kommunikation mit angeschlossenen Modulen
- Ermöglicht die Steuerung des Motors durch ein PWM-Signal
- Hat die Funktion, die Drehrichtung zu ändern und den Motor zu bremsen
- Kann mit den Plattformen UIFlow und Arduino programmiert werden
Empfohlener Einsatz des Moduls
- Industrielle Automatisierung
- Smart-Home-Integration und -Erweiterung
- Mobile Roboter
- Prototypen für Fertigungsstraßen
Ein Elektrolytkondensator, der an den Plus- und Minuspol des Stromeingangs angeschlossen wird, kann als Puffer für den Stromkreis dienen. Achten Sie darauf, den Kondensator nicht in der entgegengesetzten Richtung anzuschließen.

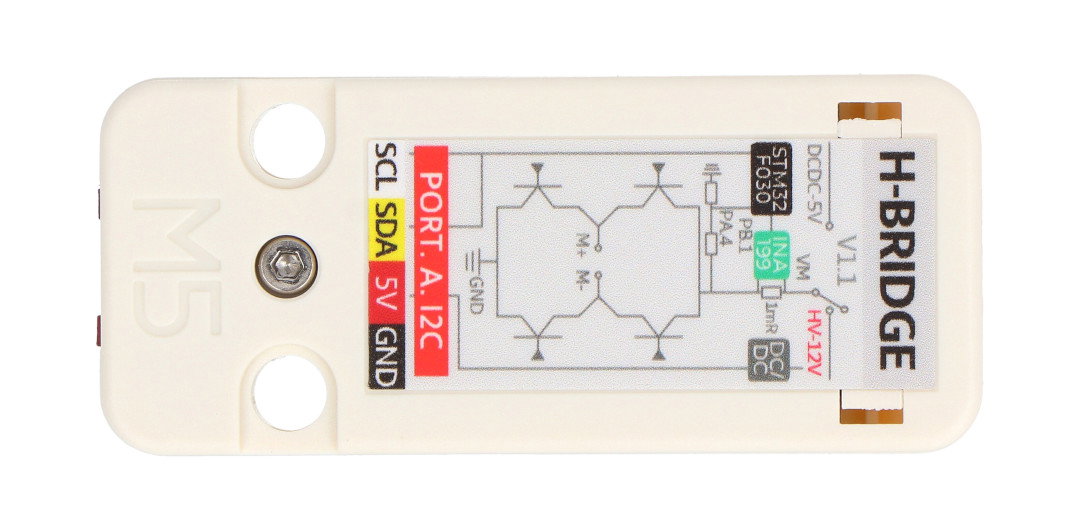

Ein Schaltplan befindet sich direkt auf dem Modul.

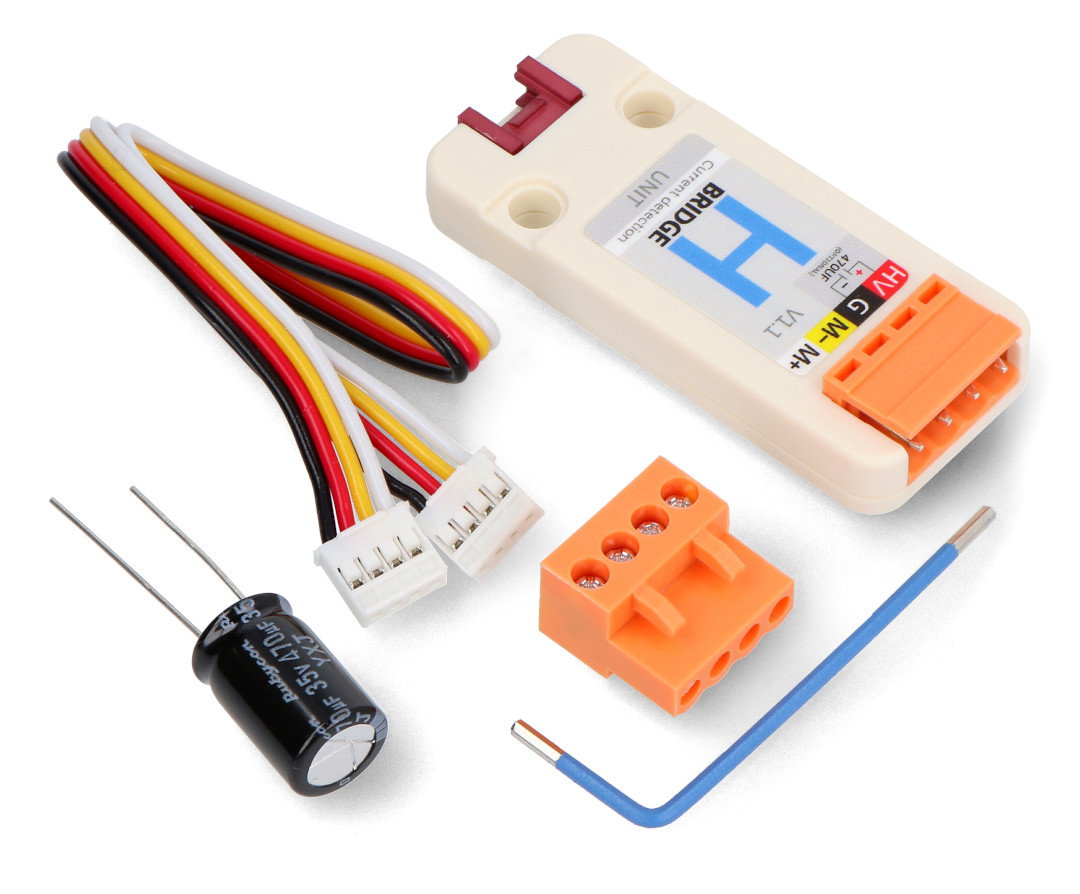

Im Bausatz enthaltene Komponenten.
Technische Daten des Moduls
- Mikrocontroller: STM32F030F4P6
- Steuerschaltung: RZ7899
- Stromerfassungschip: INA199A1DCKR
- Steuerspannung: 5 V, 6 V bis 12 V DC
- Maximaler Strom: 3 A
- I2C-Adresse: Standard 0x20 (über Jumper änderbar)
- Anzahl der Kanäle: 1
- Betriebstemperaturbereich: 0°C bis 40°C
- Abmessungen: 48 x 24 x 8 mm
- Gewicht des Moduls: 9,1 g
Inhalt des Sets
- M5Stack U160-V11 H-Brückeneinheit Controller-Modul - 1 Stück
- Montagestecker 4-polig - Raster 3,96 mm - 1 Stück
- Anschlusskabel 4-polig - 2 mm Raster - Länge 20 cm - 1 Stück
- Inbusschlüssel - Sechskant - M2 - 1 Stück
- Elektrolytkondensator 470 uF - 1 Stück
