ADC-Wandler V1.1 ADS1110 - Erweiterungseinheit für M5Stack-Entwicklermodule - M5Stack U013-V11

Index: MSS-24840 EAN: 6972934175090
Der ADC V1.1 ist ein Erweiterungsmodul der Unit-Serie, das auf dem ADS1110-Chip basiert und eine 16-Bit-Wandlungspräzision bietet. Mit einem integrierten Verstärker mit einstellbarer Verstärkung (PGA) und einer eingebauten Spannungsreferenz liefert er genaue Messungen bei verschiedenen Abtastraten. Die I2C-Kommunikation erleichtert die Integration in verschiedene Systeme, während sein geringes Rauschen und seine hohe Präzision ihn ideal für fortschrittliche industrielle Anwendungen, Temperaturmessungen und Automatisierung machen.
ADC-Wandler V1.1 ADS1110 - Erweiterungseinheit für M5Stack-Entwicklermodule - M5Stack U013-V11
7,50 €
6,30 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: M5Stack
Compatibility: M5Stack Core M5Atom M5Stick

Produktbeschreibung: ADC V1.1 ADS1110 Wandler - Unit Erweiterungsmodul für M5Stack Entwicklermodule - M5Stack U013-V11

ADC V1.1 ist ein fortschrittliches A/D-Wandlermodul aus der Unit-Serie, das den ADS1110-Chip, einen selbstkalibrierenden 16-Bit-Analog-Digital-Wandler, verwendet. Mit einer I2C-Schnittstelle bietet das Modul eine einfache und bequeme Integration mit M5Stack-Entwicklermodulen. Der Baustein ist in der Lage, mit 8, 16, 32 und 128 Samples pro Sekunde (SPS) zu konvertieren und bietet verschiedene Genauigkeitsstufen mit 16, 15, 14 und 12 Bit Auflösung. Das Modul ist mit einem programmierbaren Verstärker (PGA) mit einer maximalen Verstärkung von 8 ausgestattet, so dass auch sehr schwache Signale gemessen werden können. Darüber hinaus verfügt der ADS1110-Chip übereine eingebaute Spannungsreferenz mit einer Genauigkeit von 2,048 V, was die Messgenauigkeit erheblich verbessert. Mit geringem Rauschen und minimaler Temperaturdrift liefert der ADC V1.1 stabile und zuverlässige Daten für eine Vielzahl von Anwendungen.

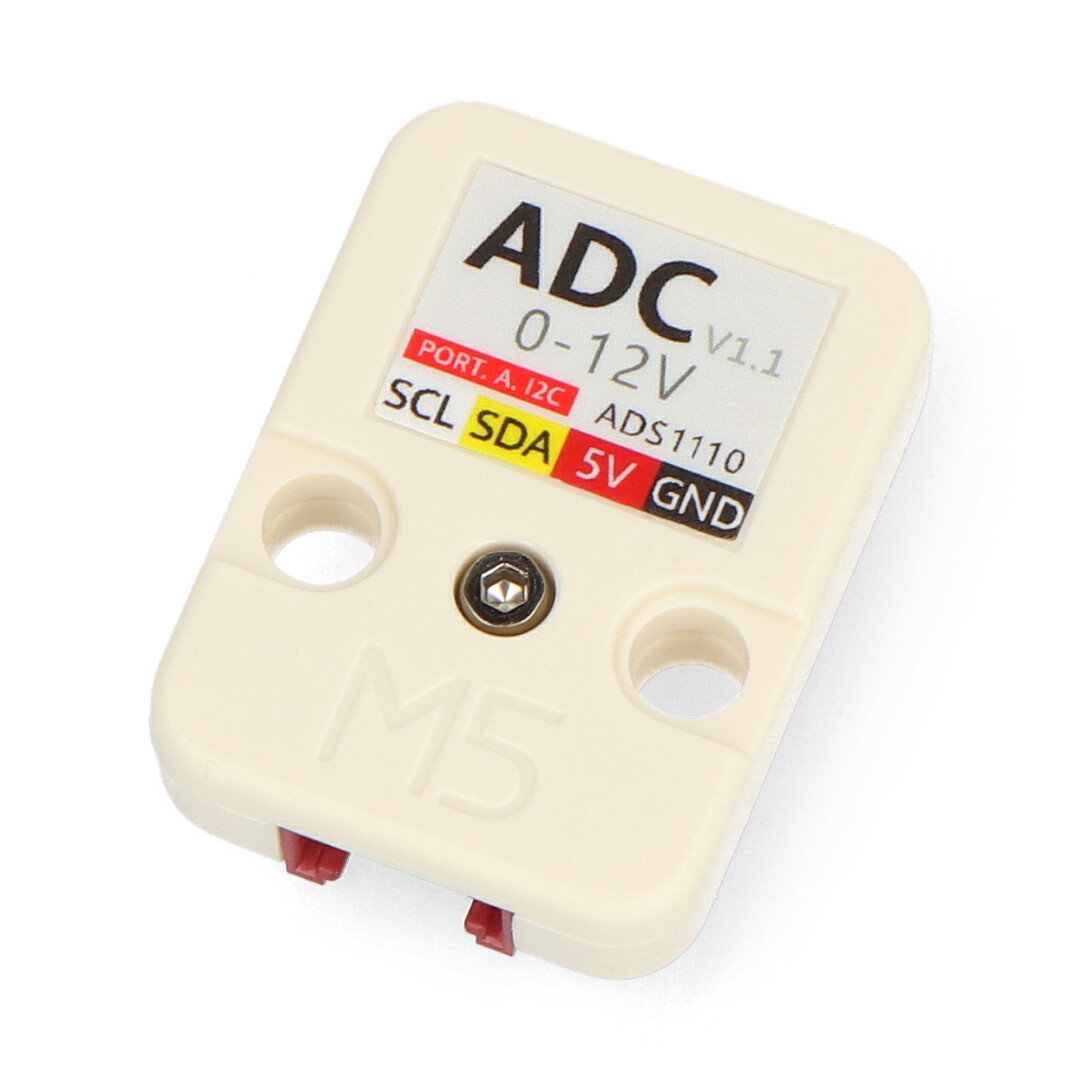

Konwerter ADC V1.1 ADS1110 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U013-V11

ADC V1.1 ADS1110-Wandler - Erweiterungsmodul Einheit für M5Stack-Entwicklermodule - M5Stack U013-V11.

Konwerter ADC V1.1 ADS1110 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U013-V11

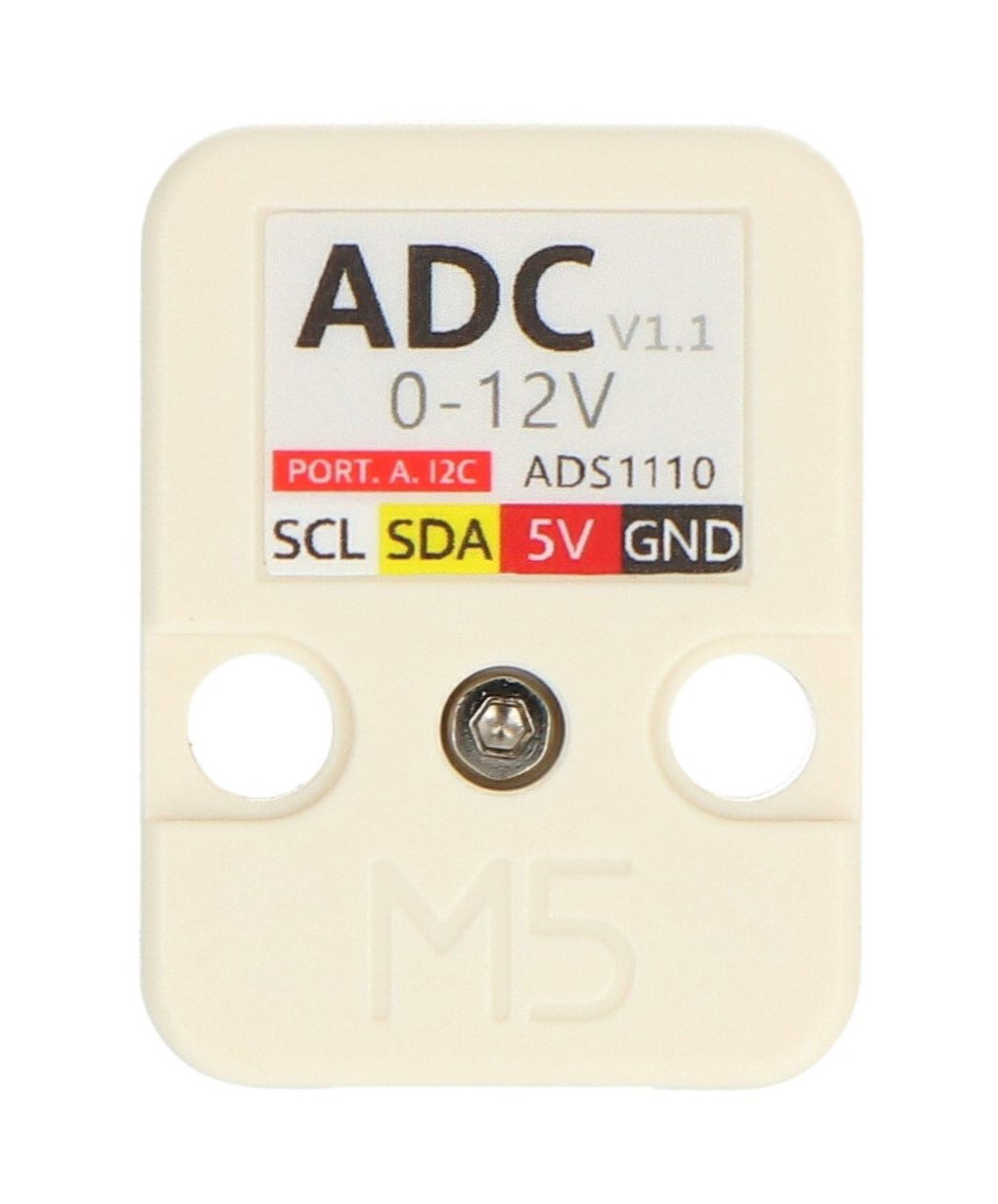

Die Einheit kommuniziert mit den M5Stack-Entwicklermodulen über eine I2C-Schnittstelle.

Besondere Merkmale der ADC V1.1 Einheit

  • Programmierbarer Verstärker (PGA): ermöglicht die Einstellung der Verstärkung auf 1, 2, 4 oder 8, um die Messungen an verschiedene Signale anzupassen.
  • Geringes Rauschen: Ein Rauschpegel von 10 µV P-P gewährleistet eine hohe Qualität der Messungen.
  • I2C-Kommunikation: ermöglicht die einfache Integration in Systeme mit einer Standard-I2C-Schnittstelle.
  • Eingebaute Spannungsreferenz: Referenzgenauigkeit von 2,048 V ± 0,05% verbessert die Messgenauigkeit.

Anwendungen des Wandlers

Die ADC V1.1 Unit ist ideal geeignet für:

  • Industrielle Prozesssteuerung: Überwachung und Steuerung von Parametern in industriellen Anwendungen.
  • Temperaturmessung: GenaueTemperaturmessungen in verschiedenen Umgebungen.
  • Fabrikautomation: Erfassung von Daten in Automatisierungssystemen und Steuerung von Produktionsprozessen.
  • Tragbare Messgeräte: Einsatz in kompakten Messgeräten, die hohe Präzision erfordern.
  • Smart Transmitters: Messung und Datenübertragung in Fernüberwachungssystemen.

Sehen Sie sich die anderen M5Stack-Produkte in unserem Sortiment an!

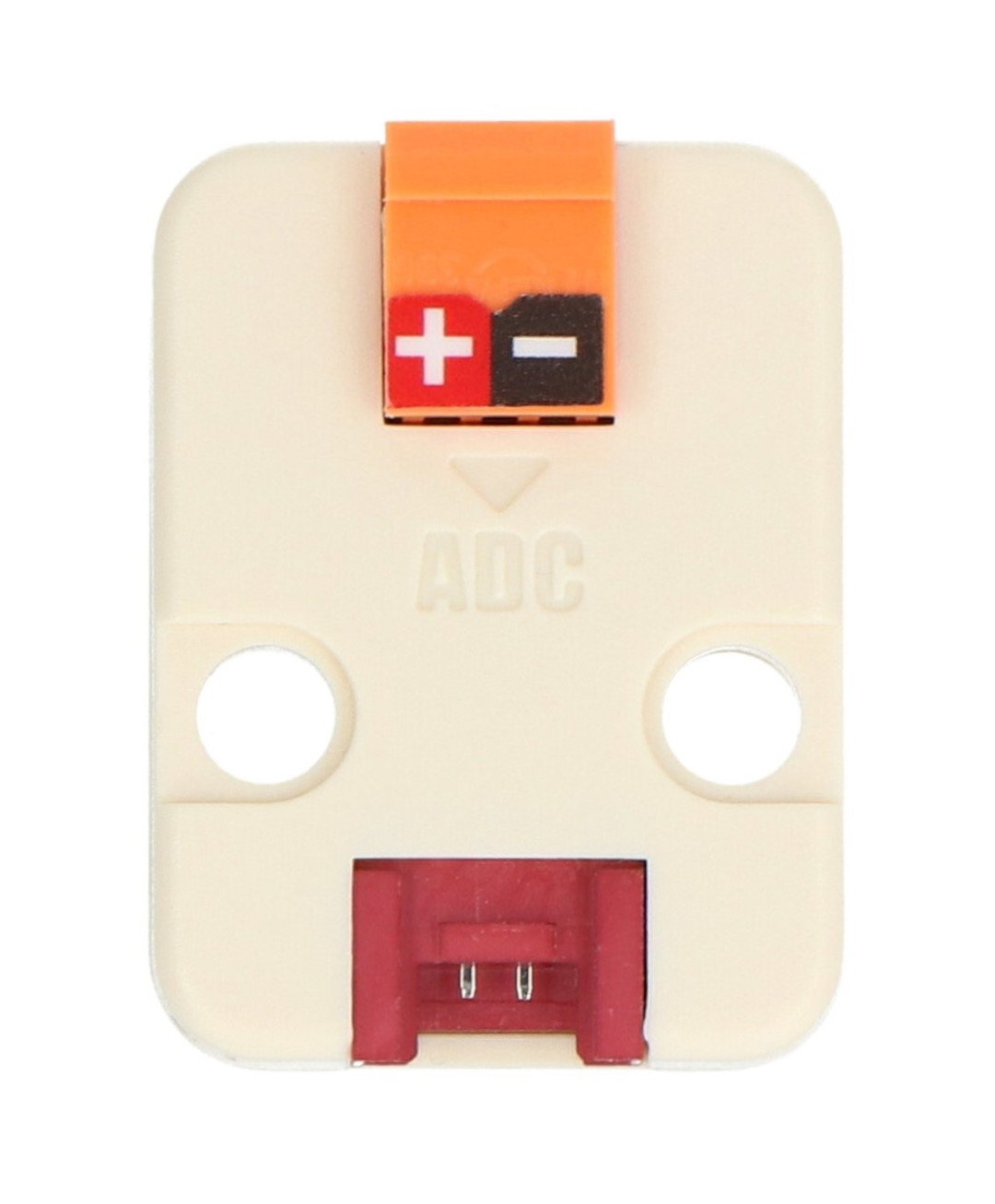

Konwerter ADC V1.1 ADS1110 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U013-V11Das Modul ist mit einem programmierbaren Verstärker ausgestattet.
Konwerter ADC V1.1 ADS1110 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U013-V11

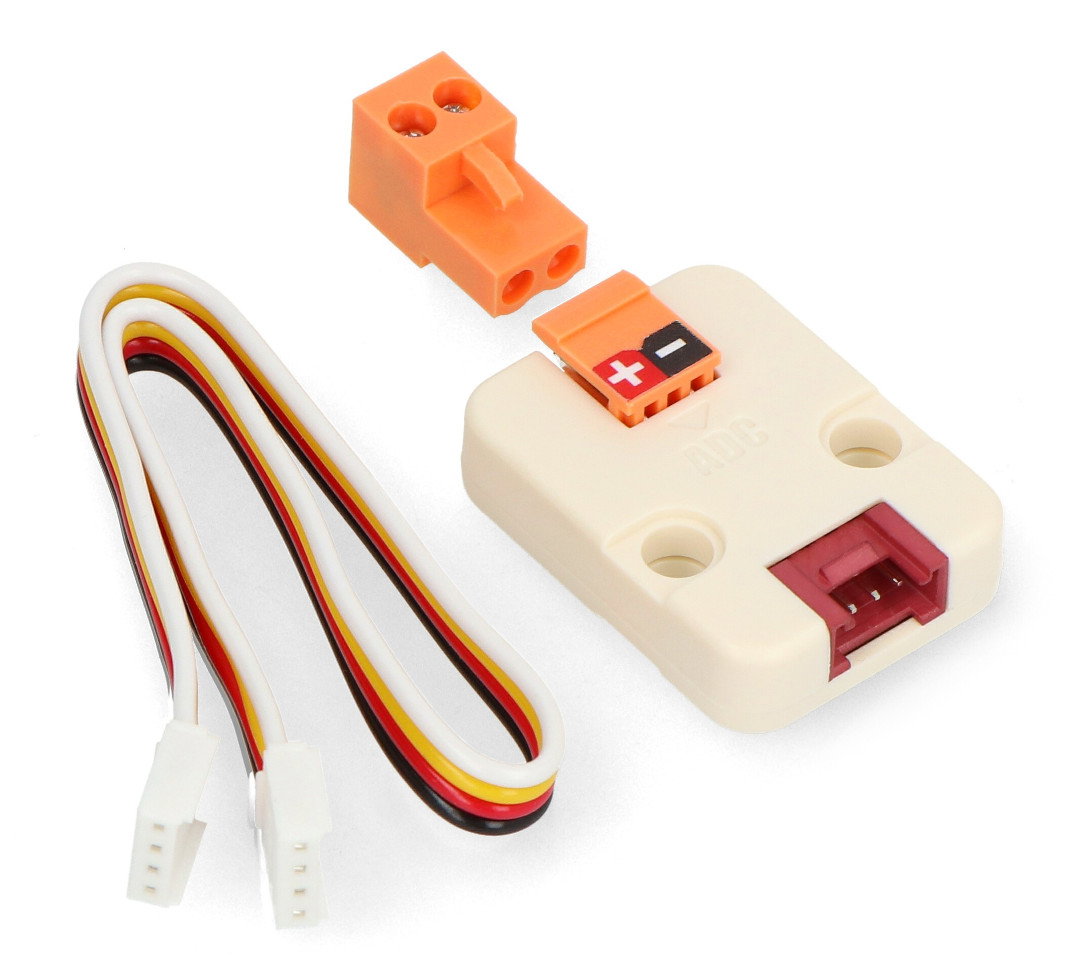

Enthaltene Komponenten.

Technische Daten des Wandlers

  • Modell: ADC V1.1 Einheit
  • Programmierbarer Verstärker: PGA = 1, 2, 4, 8
  • Eingebaute Referenzspannung: 2,048 V ± 0,05%
  • I2C-Kommunikation: Adresse 0x48
  • Temperaturabweichung: 5 ppm/°C
  • INL (Nichtlinearitätsfehler): 0,01% FSR max.
  • Abtastrate: 15 SPS bis 240 SPS
  • Auflösung: 16 Bit
  • Betriebstemperatur: 0°C bis 40°C
  • Abmessungen: 32 x 24 x 10,2 mm
  • Gewicht: 4,5 g

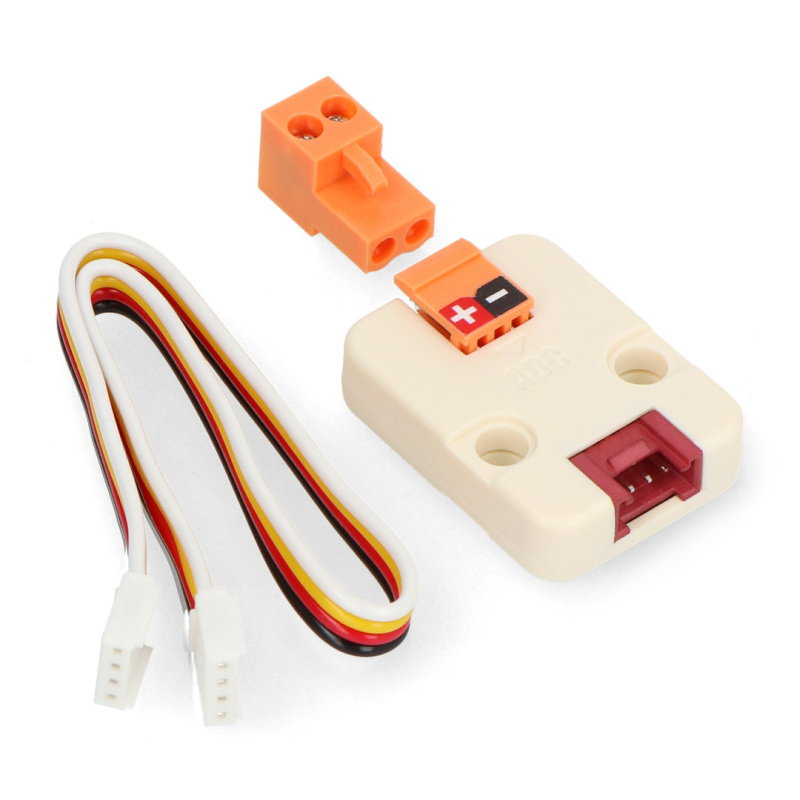

Inhalt des Kits

  • 1x ADC V1.1 Einheit
  • 1x Grove Anschlusskabel - 20 cm
  • 1x Montagestecker 2-polig - 3,96 mm Raster

PAKETBREITE 9.5 cm
PAKETHÖHE 13.5 cm
PAKETTIEFE 1 cm
PAKETGEWICHT 0.011 kg
