Produktbeschreibung: Mini Keyboard CardKB V1.1 ATmega8A - Unit Erweiterungsmodul für M5Stack Entwicklungsmodule - U035-B
Mini Keyboard CardKB Version V1.1 ausgestattet mit ATmega8A MCU. Trotz ihrer geringen Größe von 88 x 54 x 5 mm lässt sie sich auch als voll funktionsfähige QWERTZ- Tastatur realisieren. Die CardKB V1.1-Tastatur verfügt über bis zu 50 ergonomisch angeordnete Tasten , dank derer auch individuelle Kombinationen angegeben werden können . Die Kommunikation zwischen den Modulen erfolgt über das im Set enthaltene Grove -Verbindungskabel und den I2C -Bus.
Eine ausführliche Bedienungsanleitung ist auch auf der Website des Herstellers verfügbar. Darin finden Sie unter anderem eine Tabelle mit Tastenkombinationen, ein Layoutdiagramm und Beispielprogrammcodes - probieren Sie es aus!

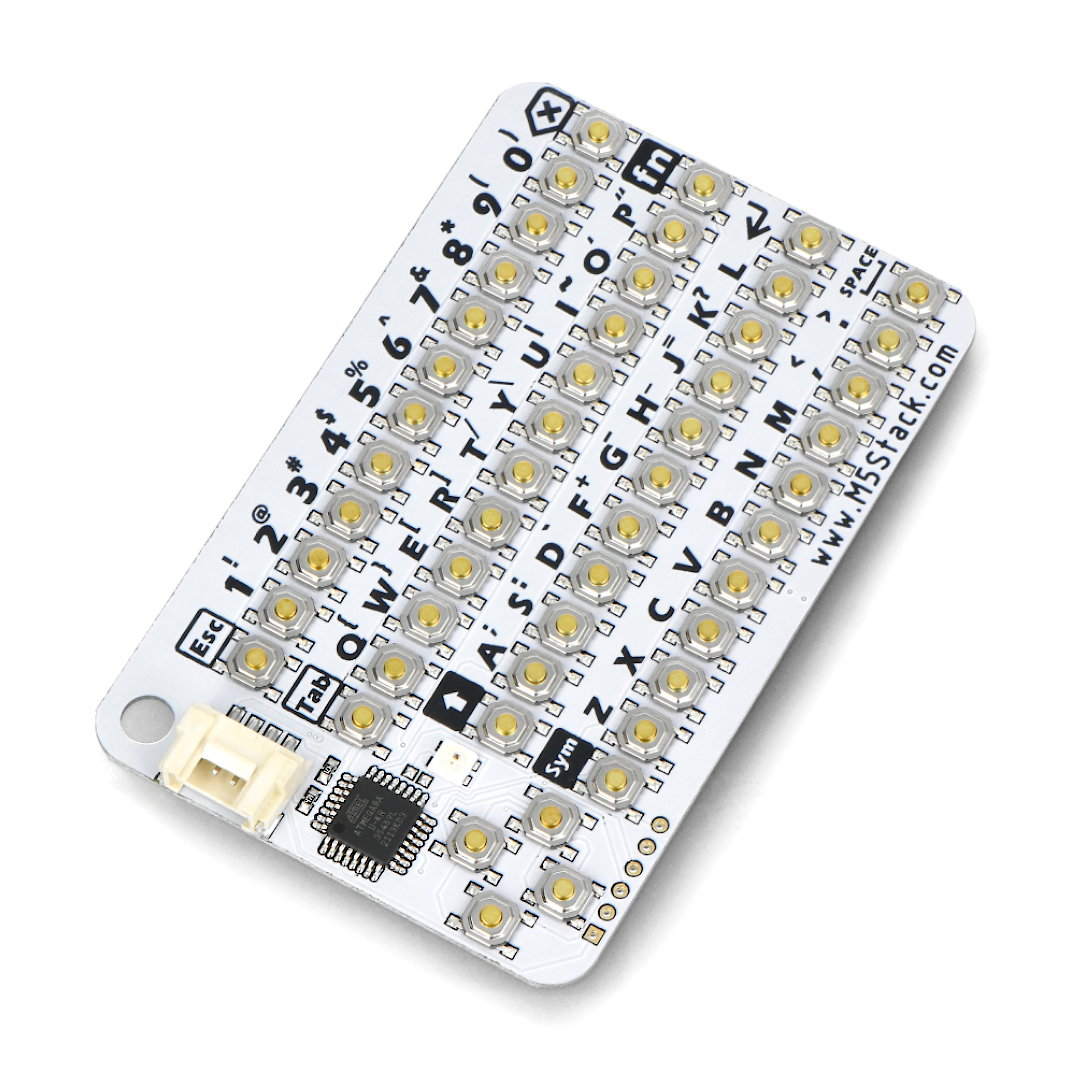

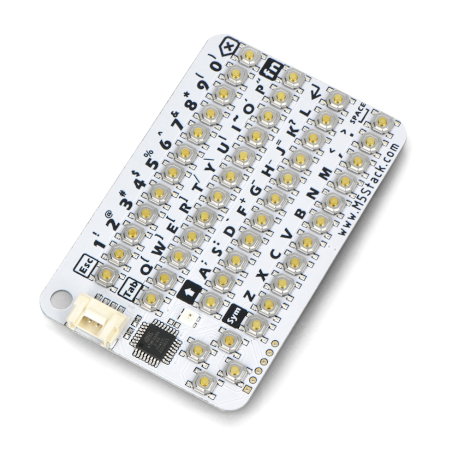

Mini Keyboard CardKB V1.1 ATmega8A - Einheitenerweiterungsmodul für M5Stack-Entwicklungsmodule - U035-B.

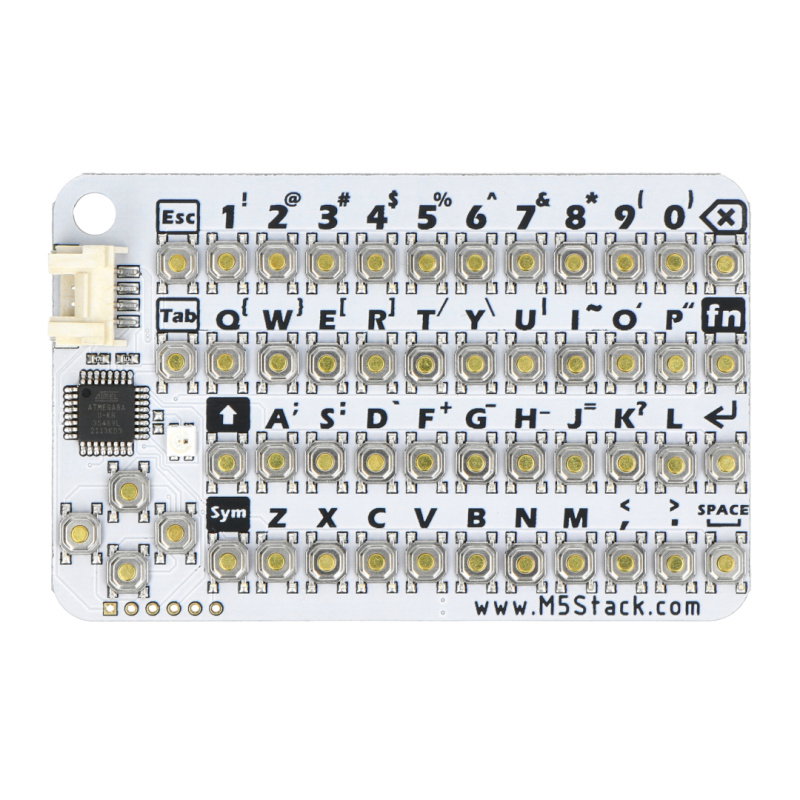

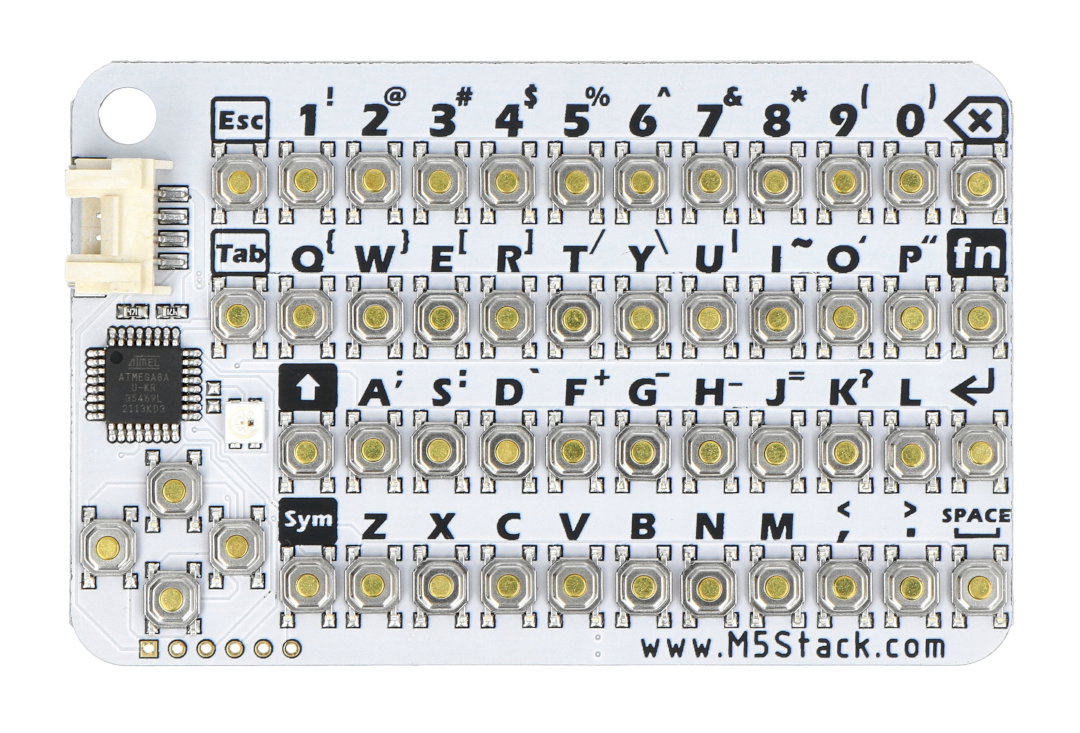

Anordnung der Tastaturtasten.
Beschreibung möglicher Tastenkombinationen
- Einzelner Tastendruck - zeigt den ersten gedrückten Wert an, z.B. wenn eine Taste mit dem Symbol "Q" gedrückt wird, wird "q" angezeigt.
- Sym + Taste - zeigt den zweiten auf der Tastatur gedrückten Wert an, z.B. wenn die "Sym"-Taste gedrückt wird und dann die "Q"-Taste - das "{"-Symbol wird angezeigt. Wenn die „Sym“-Taste zweimal gedrückt wurde, wird die Symbolfunktion deaktiviert und jedes weitere Drücken bewirkt, dass die Symbole angezeigt werden.
- Umschalt + Taste - zeigt einen Großbuchstaben an. Wenn die „Shift“-Taste einmal gedrückt wurde und dann „Q“ gedrückt wurde, wird ein großes „Q“ angezeigt. Wird die „Shift“-Taste zweimal gedrückt, wird die Shift-Funktion gesperrt und alle weiteren Betätigungen führen zur Anzeige von Großbuchstaben.
- Fn + Taste - nicht standardmäßige Kombination von Funktionstasten. Es wird der dritte Wert des Schlüssels angezeigt, der individuell deklariert werden kann.
Technische Spezifikation des Moduls
- Typ: Mini-Tastatur
- Version: V1.1
- Eingebauter MCU-Chip: ATmega8A
- Anzahl der Tasten: 50
- Anzahl der RGB-LEDs: 1
- Kommunikationsschnittstelle: I2C / Grove
- I2C-Adresse: 0x5F
- Entwicklungsplattform: Arduino , UlFlow
- Tastaturabmessungen: 88 x 54 x 5 mm
- Gewicht: 18g
Inhalt des Kits
- Mini Keyboard CardKB V1.1 ATmega8A - M5Stack U035-B
- Anschlusskabel mit Grove-Stecker

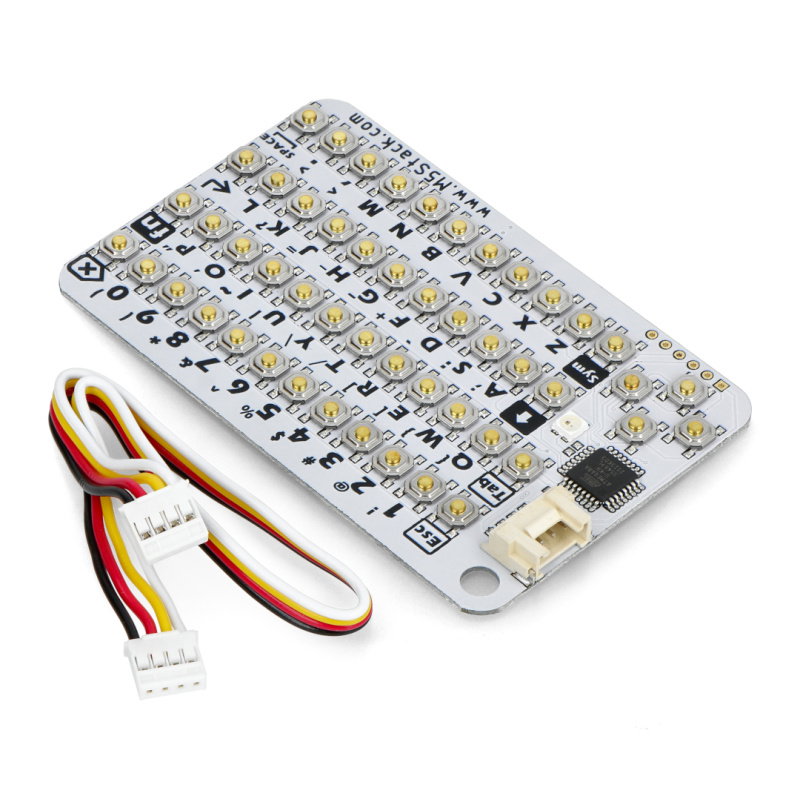

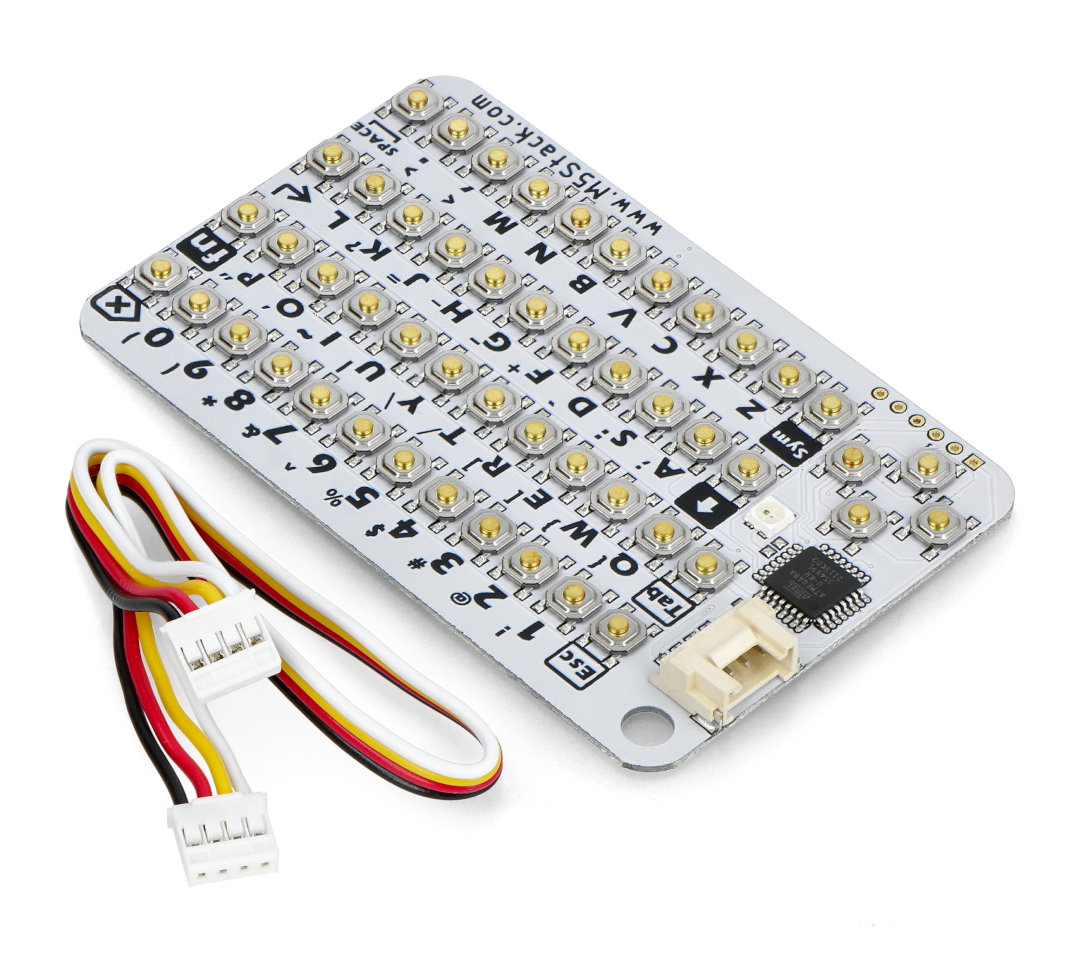

Komponenten im Set enthalten.
