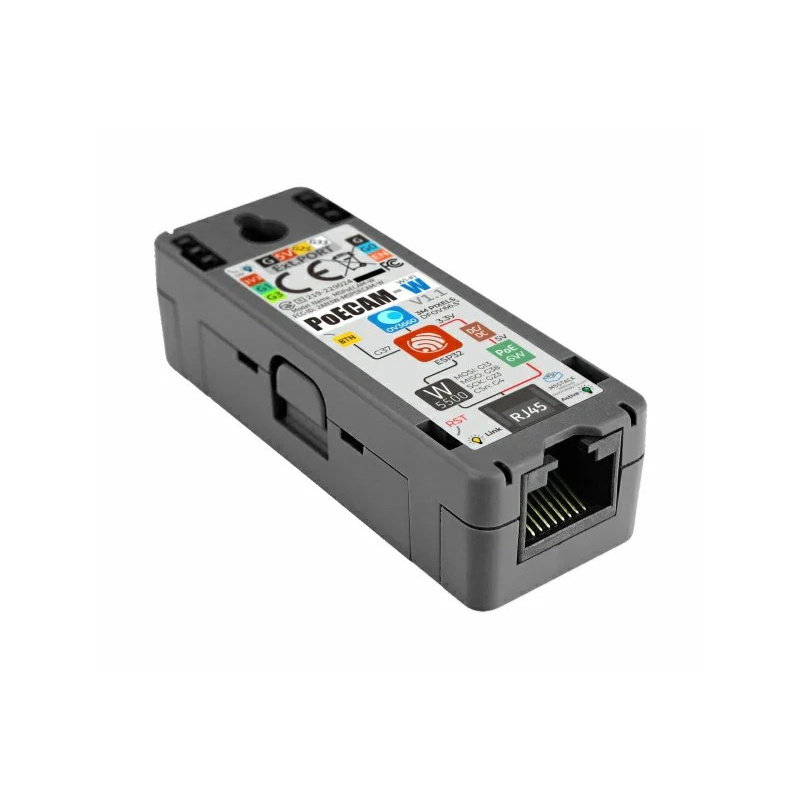

Produktbeschreibung: M5PoECAM-W V1.1 - OV3660 PoE Kameramodul - WiFi - M5Stack U121-B-V11

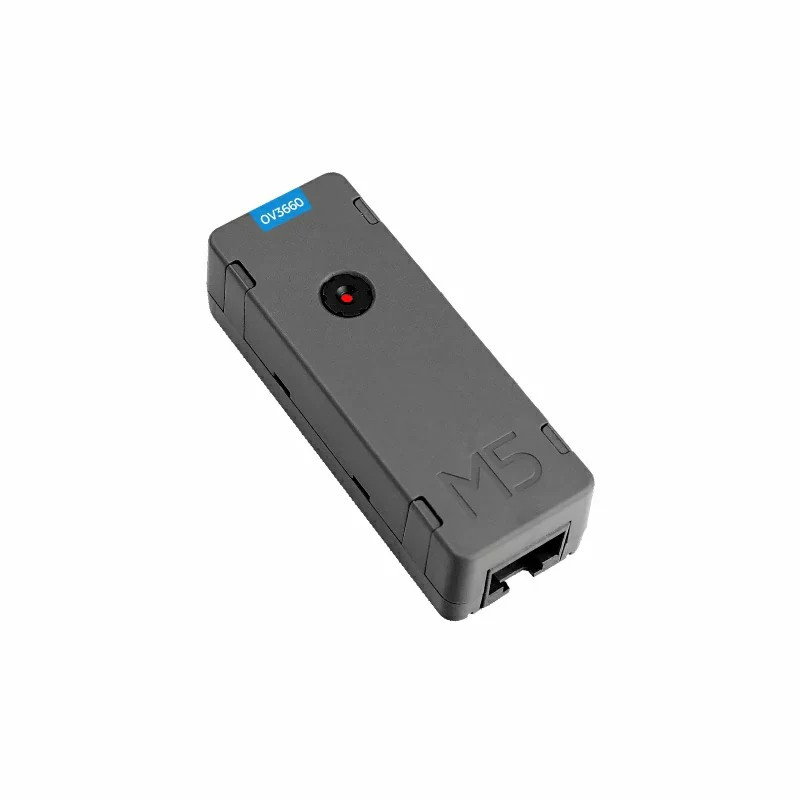

Die M5PoECAM-W V1.1 ist eine kompakte, programmierbare PoE-Kamera (ESP32 + W5500) mit einem OV3660 Bildsensor mit einer Auflösung von 3 MPx und einem Blickwinkel von 66,5°. Ein integrierter RJ45-Anschluss bietet eine Hochgeschwindigkeits-LAN-Verbindung (10 / 100 M) und WiFi 802.11 b/g/n ermöglicht drahtlose Konnektivität. Die Kamera unterstützt TCP/IP und PoE (bis zu 6 W) und ist damit ideal für die Fernüberwachung und Automatisierung. Eingebauter 16 MB Flash-Speicher, 8 MB PSRAM und LED, Grove-Anschluss und LEGO-Clip erhöhen die Funktionalität und Erweiterbarkeit der Kamera. Programme können einfach über microUSB hochgeladen werden. Er unterstützt Arduino und ESP-IDF und bietet damit vielseitige Anwendungsmöglichkeiten.
Auf der Website des Herstellers ist eine ausführliche Bedienungsanleitung verfügbar, die den Einstieg in die Kamera erleichtert, sowie ein Tutorial, das zeigt, wie man das Modul über PoE mit Strom versorgt und programmiert.
M5PoECAM-W V1.1 - OV3660 PoE - WiFi-Kameramodul - M5Stack U121-B-V11.
Es verfügt über integriertes PoE (Power Over Ethernet) mit einem W5500 Steuerchip. Hauptmerkmale von PoECAM-W V1.1
- OV3660 3 MP Bildsensor mit 66,5° Betrachtungswinkel
- ESP32-Modul mit 16 MB Flash und 8 MB PSRAM

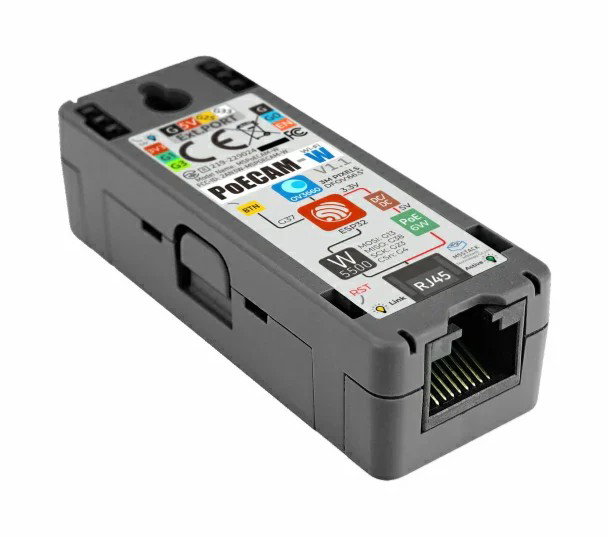

- RJ45 Ethernet-Schnittstelle (LAN 10 / 100 M)
- PoE-konform mit IEEE802.3 AF (max. 6 W)

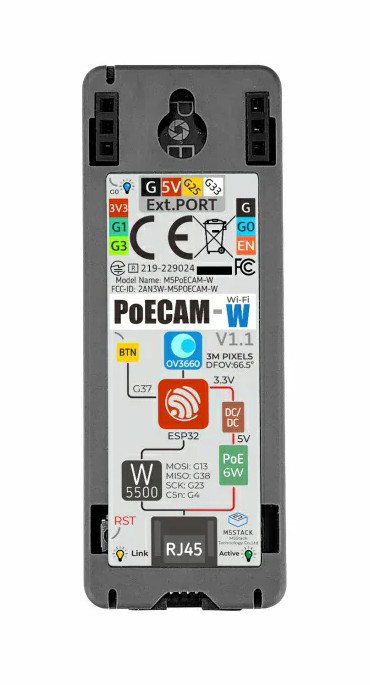

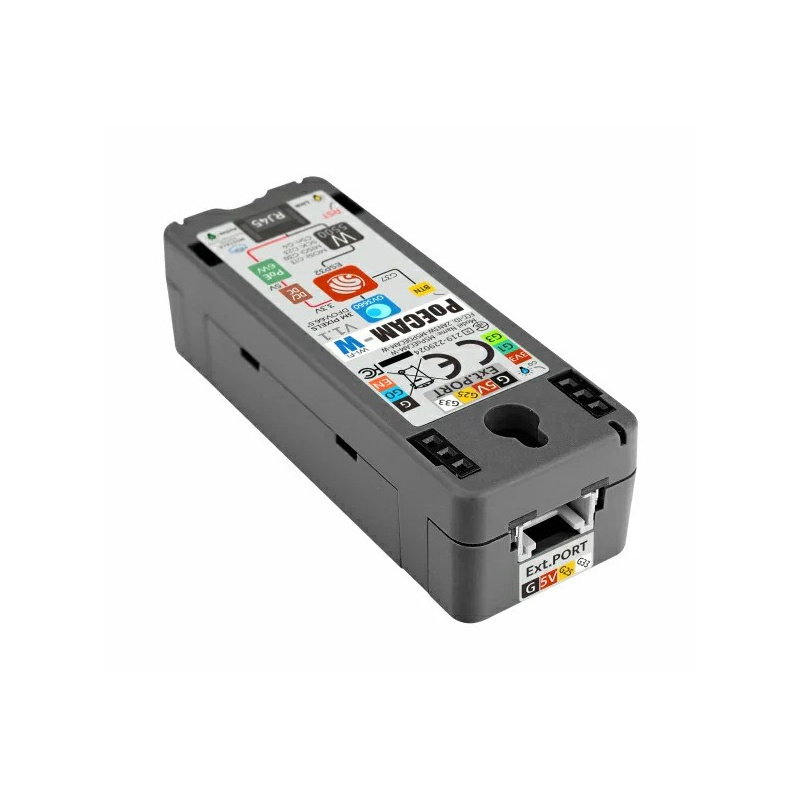

- Eingebaute LED, Grove Port, G37 Taste
- Unterstützt TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Unterstützung für Arduino- und ESP-IDF-Plattformen
Konnektivität und Kompatibilität
Um die M5PoECAM-W V1.1 in Betrieb zu nehmen, benötigen Sie lediglich ein PoE-fähiges Ethernet-Kabel und einen microUSB-Anschluss für die Programmierung und Stromversorgung. Die Kamera ist mit verschiedenen M5Stack-Modulen wie M5Stack Core2, M5StickC, M5Atom und M5-Erweiterungsmodulen wie LoRa oder RS485 kompatibel. Über den Grove-Port kann auch diverses Zubehör, einschließlich Sensoren, angeschlossen werden.
Ein LEGO-kompatibler Montageständer ist im Lieferumfang enthalten.

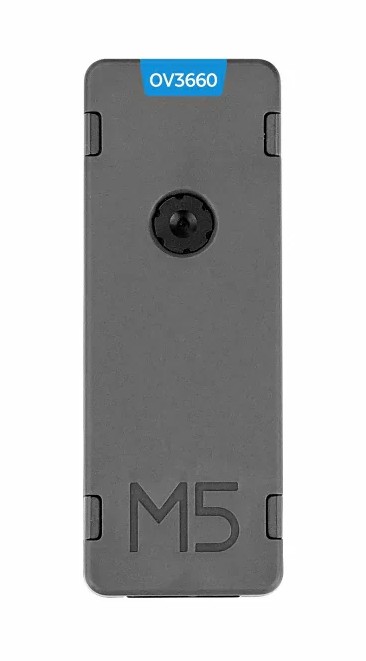

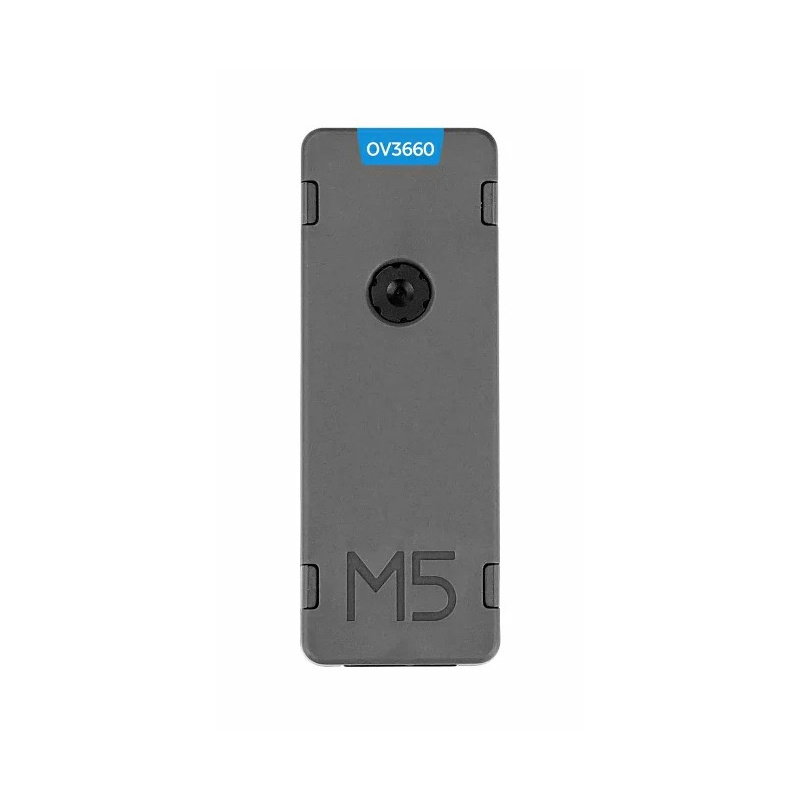

Die OV3660 Kamera bietet eine Auflösung von 3 Mpx und ein Sichtfeld von 65°.
Anwendungen des OV3660 PoE-Kameramoduls
Die M5PoECAM-W V1.1 ist eine ideale Lösung für die Fernüberwachung und Automatisierung, die sich für eine Vielzahl von Anwendungen eignet. Mit PoE-Funktionalität (Power over Ethernet) eignet sich die Kamera für die permanente Überwachung von Lagerräumen, Smart Homes und Industrieanlagen. Ausgestattet mit WiFi und Unterstützung für TCP/IP-Protokolle, kann die Kamera für Machine Vision, Batch-Fotografie und visuelle Analyseaufgaben eingesetzt werden. Die Kompatibilität mit Arduino- und ESP-IDF-Plattformen ermöglicht die Programmierung benutzerdefinierter Funktionen, wie z. B. das automatische Hochladen von Bildern auf einen Server oder die Integration in IoT-Systeme.
Technische Daten von PoECAM-W V1.1
- Eingebetteter Chip: ESP32-D0WDQ6-V3
- Anschlussmöglichkeiten: Wi-Fi 802.11 b/g/n
- Kamera-Modul: OV3660
- Auflösung: 3 MPx
- DFOV: 65.5°
- FOV: 65°
- Ethernet: W5500 Chip, RJ45 Schnittstelle, LAN 10/100M, PoE (IEEE802.3 AF, max 6 W)
- Speicher: 16 MB Flash, 8 MB PSRAM
- Bildausgabeformat: RAW, RGB565 / 555 / 444, YUV422 / 420, YCbCr422, JPEG
- Automatische Bildkontrollfunktionen: AEC, AGC, AWB, ABF, ABLC
- Abmessungen: 64 x 24 x 18 mm
- Gewicht: 38 g
Inhalt des Kits
- 1x M5PoECAM-W V1.1 (PoE-Kamera)

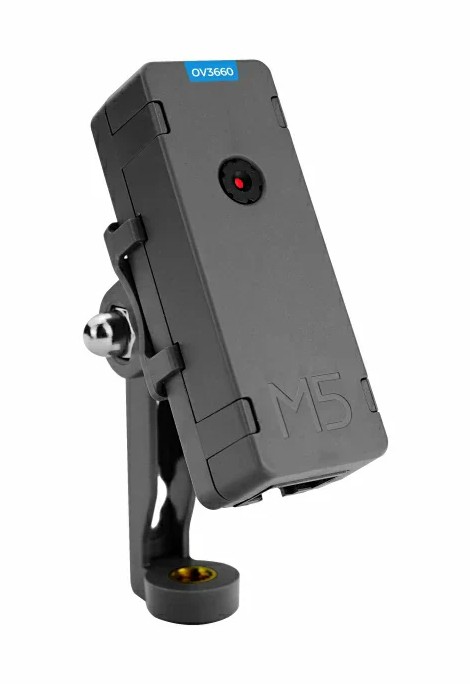

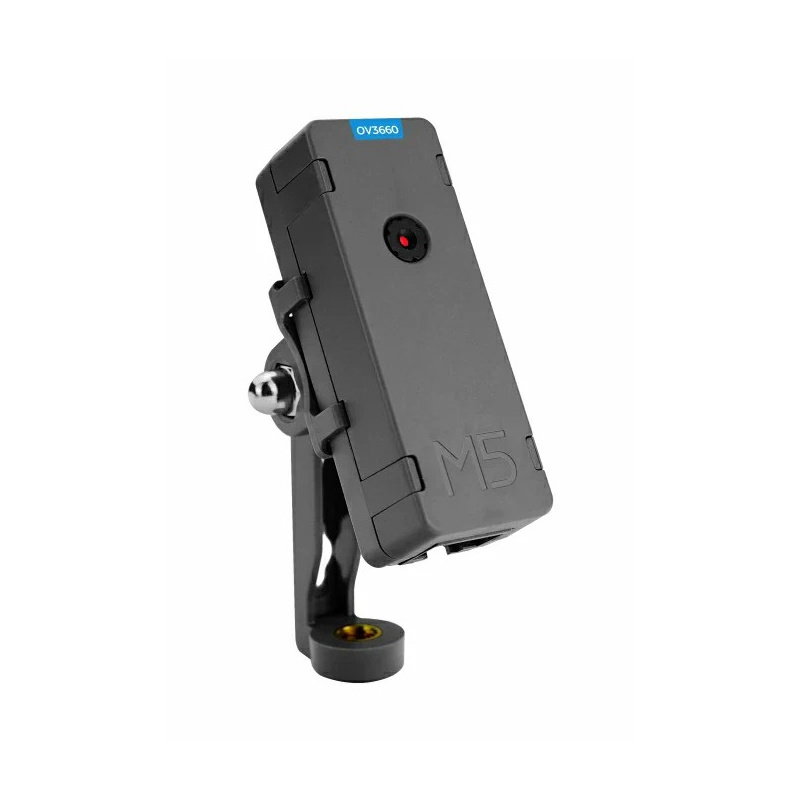

- 1x Kamerahalterung

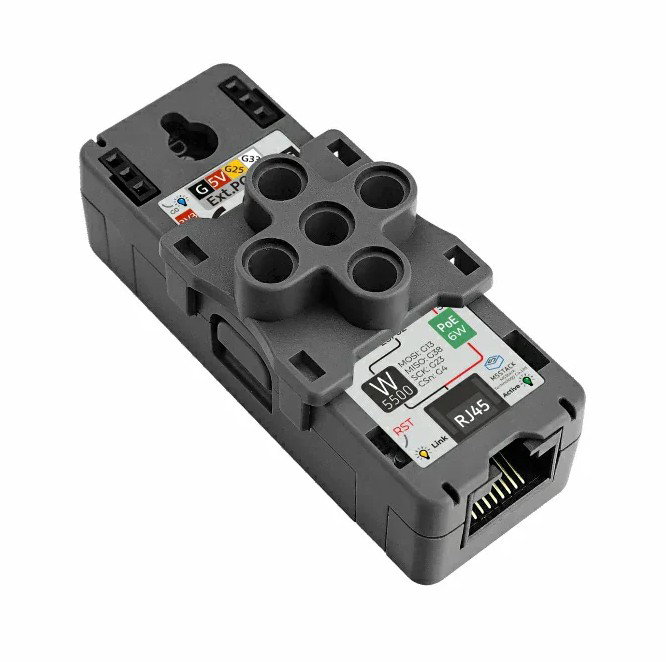

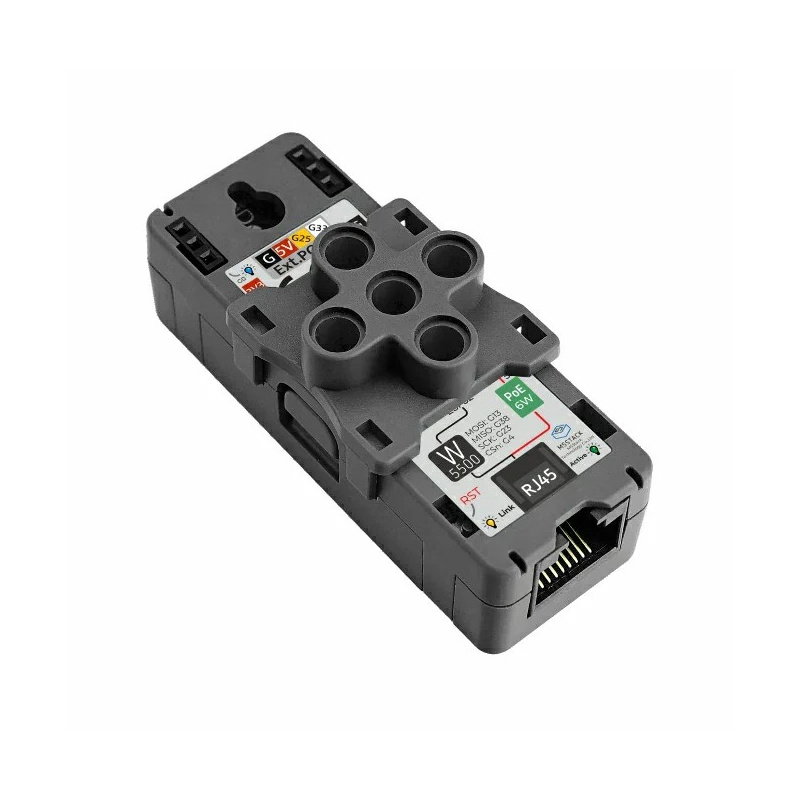

- 1x Clip kompatibel mit LEGO System
Der eingebaute ESP32-D0WDQ6-V3 Chip unterstützt WiFi 2.4 GHz.
