Produktbeschreibung: RTC HYM8563 Echtzeituhrmodul - Erweiterungsmodule Unit für M5Stack
Programmierbares Echtzeituhr-RTC- Modul in Form eines Erweiterungsmoduls vom Typ Unit . Das Modul verfügt über ein integriertes HYM8563 Zeit- / Kalendersystem , das sich durch CMOS mit geringem Stromverbrauch auszeichnet und den I2C-Bus zur Kommunikation verwendet. Das gesamte System ist in einem versiegelten Gehäuse eingeschlossen, das das System vor Beschädigungen schützt und einen stabilen Betrieb gewährleistet . Funktioniert kontinuierlich - auch wenn der Strom abgeschaltet ist. Das RTC-Echtzeituhrmodul wird in Anwendungen wie Uhr oder Wecker und Szenarien verwendet, die auf der Synchronisierung der Aus- / Einschaltzeit basieren.

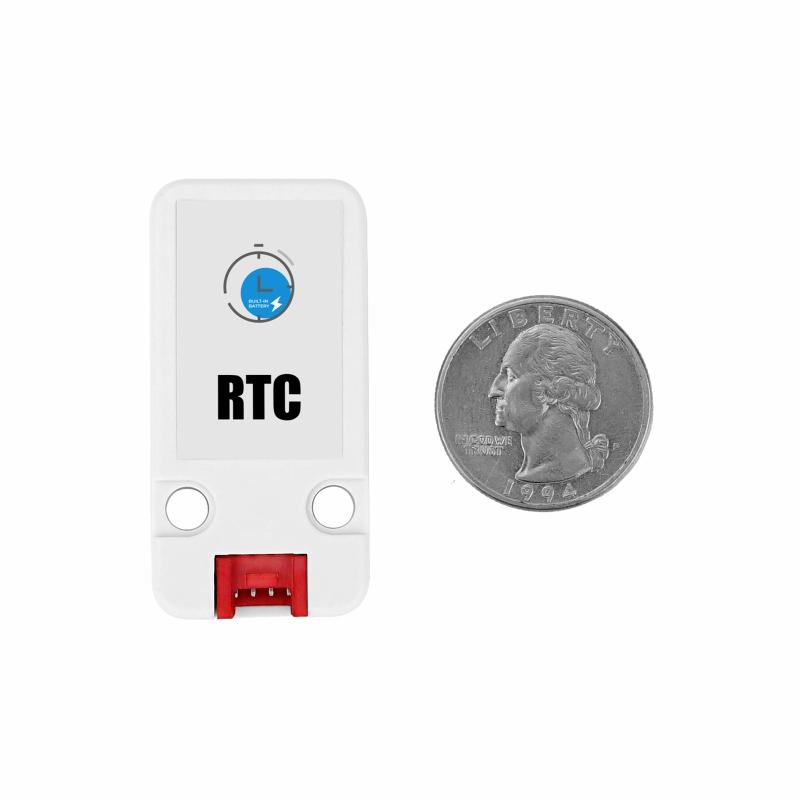

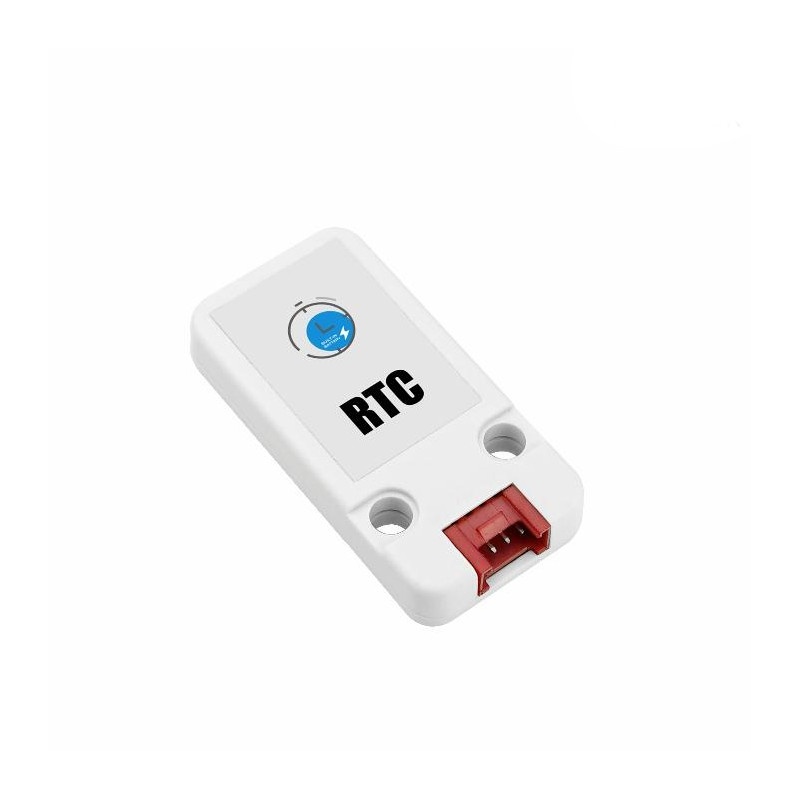

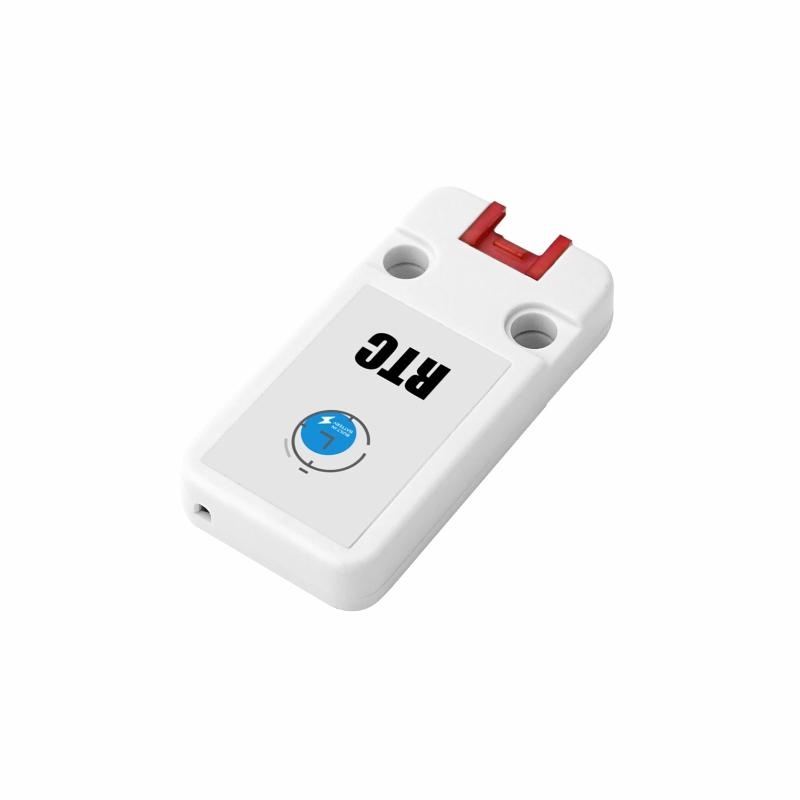

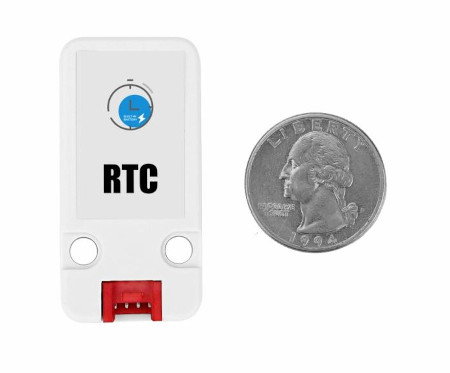

RTC HYM8563 Echtzeituhrmodul - Erweiterungsmodule Unit für M5Stack.

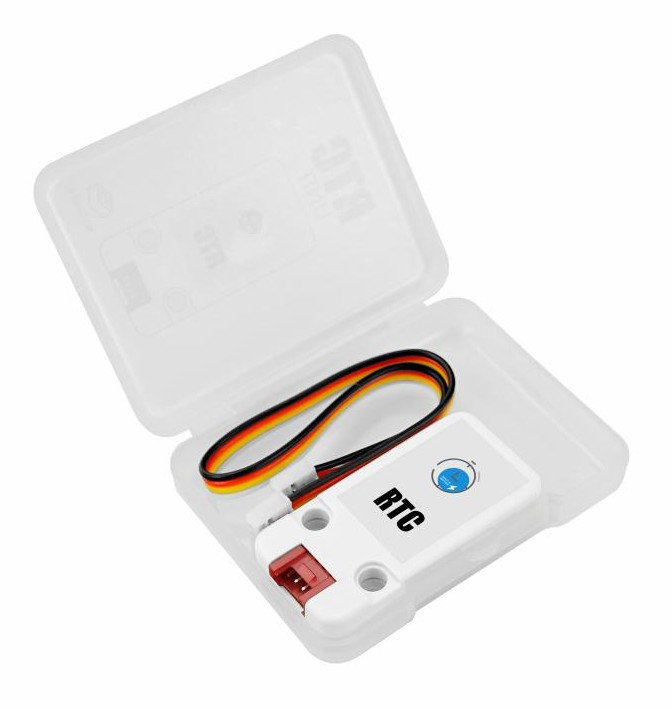

Die Elemente des Sets werden mit einem praktischen Behälter zur einfachen Aufbewahrung geliefert.
Produktmerkmale des M5Stack
- Sie können Daten lesen und schreiben: Zeit in Form von Sekunden, Minuten und Stunden und Datum in Form von Tag, Monat, Jahr
- Die Quarzfrequenz beträgt 32,768 kHz, was den Zeitlesefehler stark reduziert
- Niedriger Energieverbrauch dank einer Knopfzellenbatterie, die jahrelang ununterbrochen arbeiten kann
- I2C-Kommunikationsschnittstelle

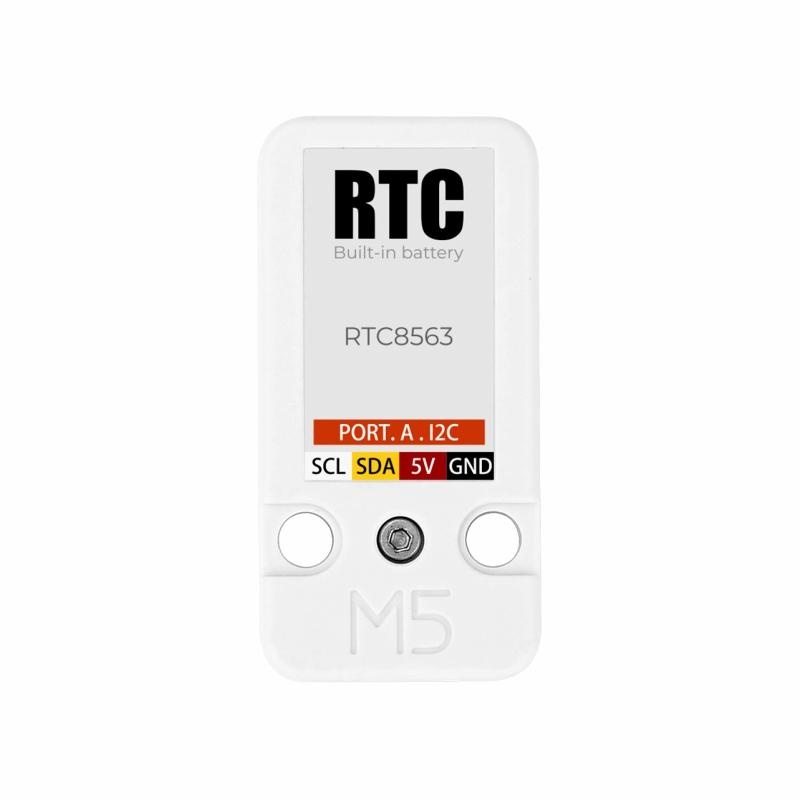

Beschreibung der Pins des Unit-Moduls
- GND - die Masse des Systems
- 5V - Stromanschluss
- SDA - I2C-Pin, Datenleitung
- SCL - Pin I2C - Taktleitung
Technische Spezifikation des Moduls
- Zweck: für M5Stack Core-, M5Atom- und M5Stick-Entwicklungsmodule
- Ergibt: Sekunden, Minuten, Stunden, Tage, Monate und Jahre
- Versorgungsspannung: 5V DC
- Kommunikationsschnittstelle: I2C
- Schnittstellenadresse: 0x51
- Maximale Busgeschwindigkeit: 400 Kbps
- Frequenz: 32,768 kHz
- Eingebauter Uhrenchip: HYM8563
- Unterstützte Entwicklungsplattformen: Arduino , UIFlow
- Das Modul ist mit LEGO kompatibel
- Abmessungen: 48 x 24 x 8 mm
- Gewicht: 4,1 g

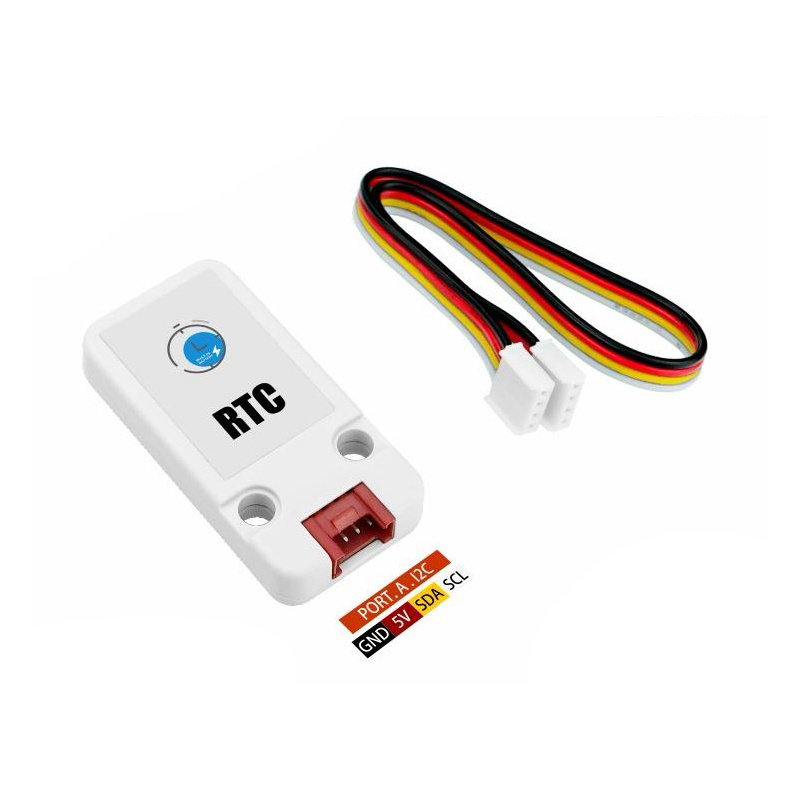

Inhalt des Kits
- RTC HYM8563 Echtzeituhrmodul - Erweiterungsmodule Unit für M5Stack - 1 Stck.
- 38 mAh Knopfbatterie - 1 Stck.
- Verbindungskabel mit Grove-Stecker - 1 Stck.

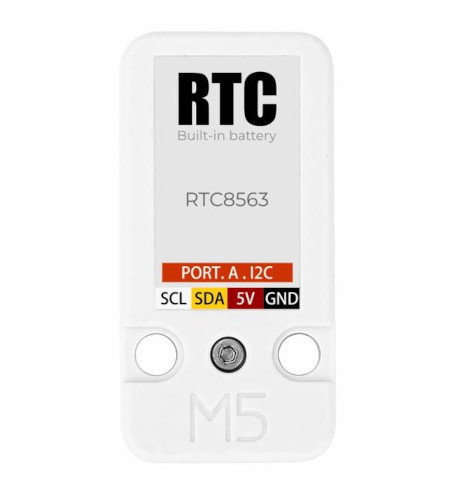

RTC-Echtzeituhrmodul mit integriertem HYM8563-Chip.
