Produktbeschreibung: 8-Kanal-Drehgeber - STM32F030C8T6 - Geräteerweiterungsmodul für M5Stack-Entwicklungsmodule
Modul in Form einer Unit Extension für M5Stack Entwicklungsmodule bestückt mit 8 Drehgebern . Es basiert auf dem Steuerungssystem STM32F030C8T6 und neben jedem Encoder befindet sich eine RGB- LED. Der Encoder dreht sich in beide Richtungen , er kann auch gedrückt werden, wodurch er auch als physikalischer bistabiler Schalter fungiert. Die Unit-Erweiterung verwendet die I2C- Schnittstelle, um mit angeschlossenen Geräten zu kommunizieren.

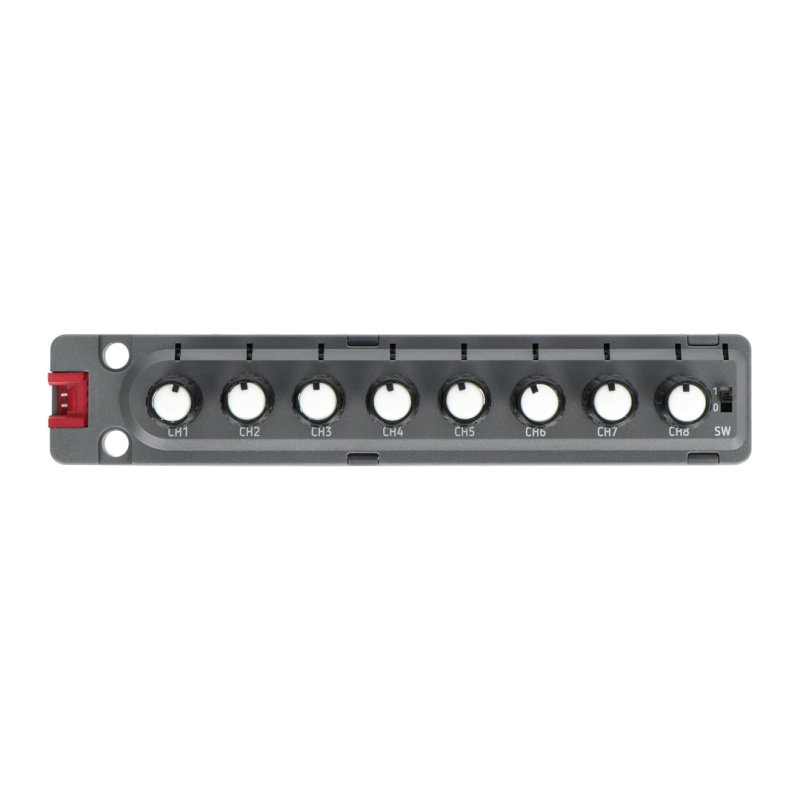

8-Kanal-Drehgeber - STM32F030C8T6 - Einheitserweiterungsmodul für M5Stack-Entwicklungsmodule.
Der Hersteller hat auch eine Bedienungsanleitung vorbereitet, in der Sie ein Diagramm des Systems und Beispielprogrammcodes finden - probieren Sie es aus!
Kippschalter können verwendet werden, um ein Robotergelenk mit mehreren Freiheitsgraden zu steuern.Besonderheiten des Moduls
- 8 Encoder und 8 RGB-LEDs auf einer Platine
- Es hat einen eingebauten LDO-Spannungsregler 5 V -> 3,3 V
- Unterstützte Entwicklungsumgebungen Arduino, UIFlow (Blockly, Python)
- 2 LEGO-kompatible Befestigungslöcher
Empfohlene Verwendung des Moduls
- Robotergelenksteuerung mit mehreren Freiheitsgraden
- Lautstärkeregelung für Musik
- Mehrkanalige Lichtsteuerung
Technische Spezifikationen
- Modultyp: Encoder
- Anzahl der Encoder: 8
- Eingebauter Steuerchip: STM32F030C8T6
- Betriebssignalisierung: RGB-LEDs
- Anzahl LEDs: 8
- LED-Typ: WS2812C-2020
- Eingangsspannung: 6V
- Kommunikationsschnittstelle: I2C
- I2C-Schnittstellenadresse: 0x41
- Abmessungen: 128 x 24 x 22,7 mm
- Gewicht: 42,8 g

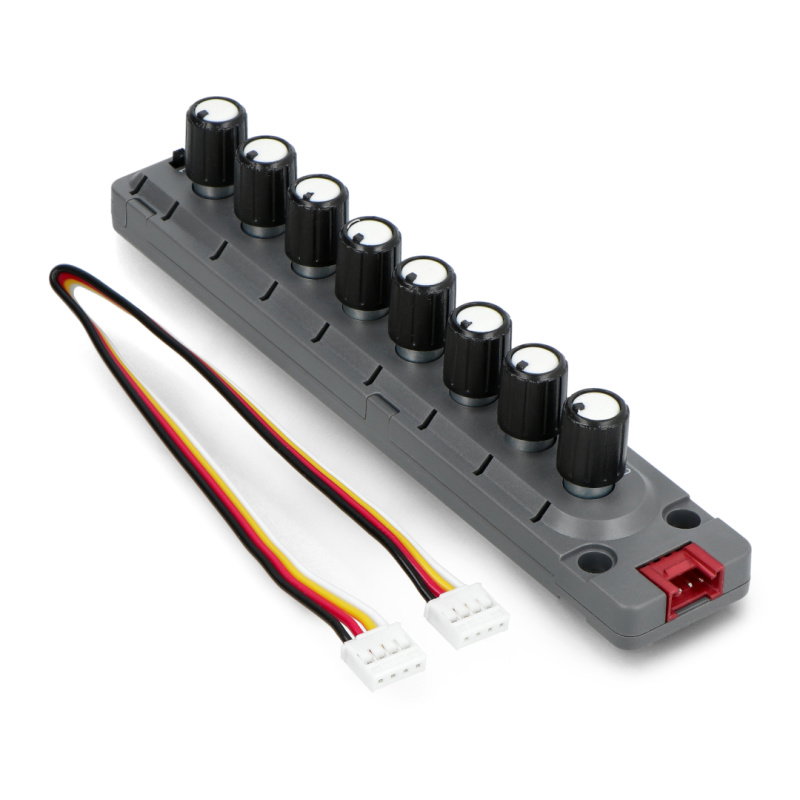

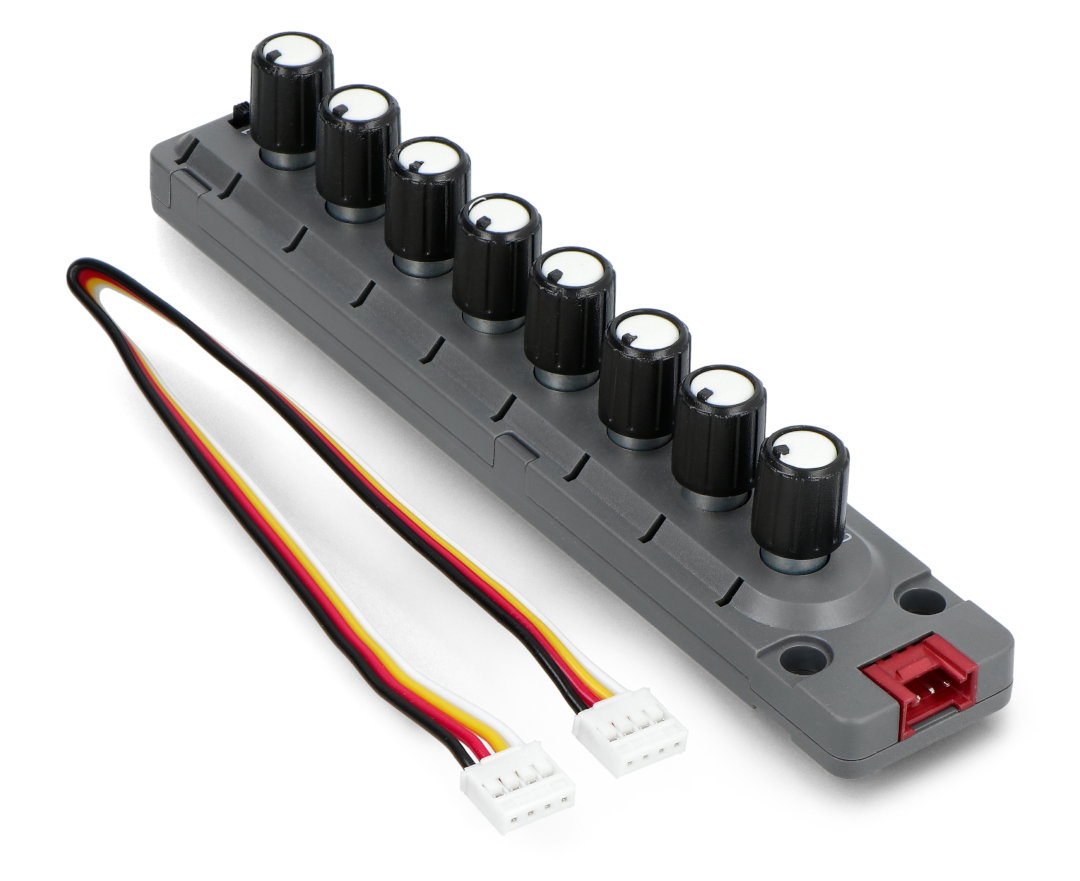

Inhalt des Kits
- 8-Kanal-Drehgeber - STM32F030C8T6 - Einheitserweiterungsmodul für M5Stack-Entwicklungsmodule
- Anschlusskabel mit Grove-Stecker - 20 cm
Komponenten im Set enthalten.
