Produktbeschreibung: AudioPlayer - MP3 / WAV Audio Player - N9301 - Unit Erweiterungsmodul - M5Stack U197
Das Unit AudioPlayer-Modul von M5Stack ist ein universeller Audioplayer, bei dessen Entwicklung eine einfache Integration und hohe Klangqualität im Vordergrund standen. Der verwendete N9301-Decoder ermöglicht die nahtlose Wiedergabe von MP3- und WAV-Dateien von einer microSD-Karte, und die Kommunikation erfolgt über die UART-Schnittstelle mit einer Standardgeschwindigkeit von 9600 bps. Der Audioausgang ist über einen klassischen 3,5-mm-Klinkenstecker verfügbar, der den Anschluss an Kopfhörer oder Verstärker erleichtert. Das Gerät wird sich in intelligenten Sprachsteuerungssystemen sowie in industriellen, pädagogischen und medizinischen Lösungen bewähren, bei denen eine schnelle und zuverlässige Sprachübermittlung erforderlich ist.

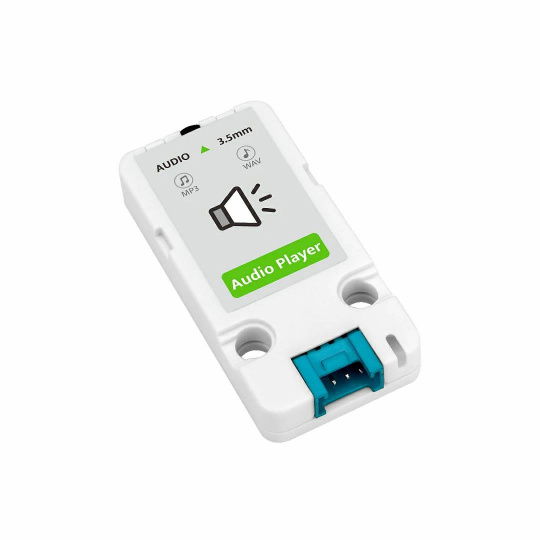

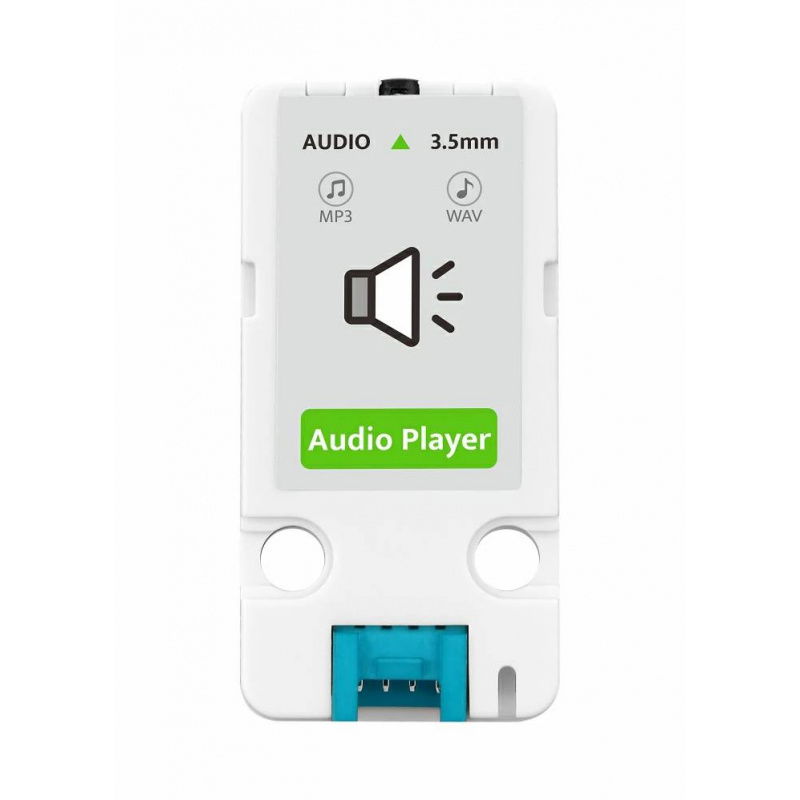

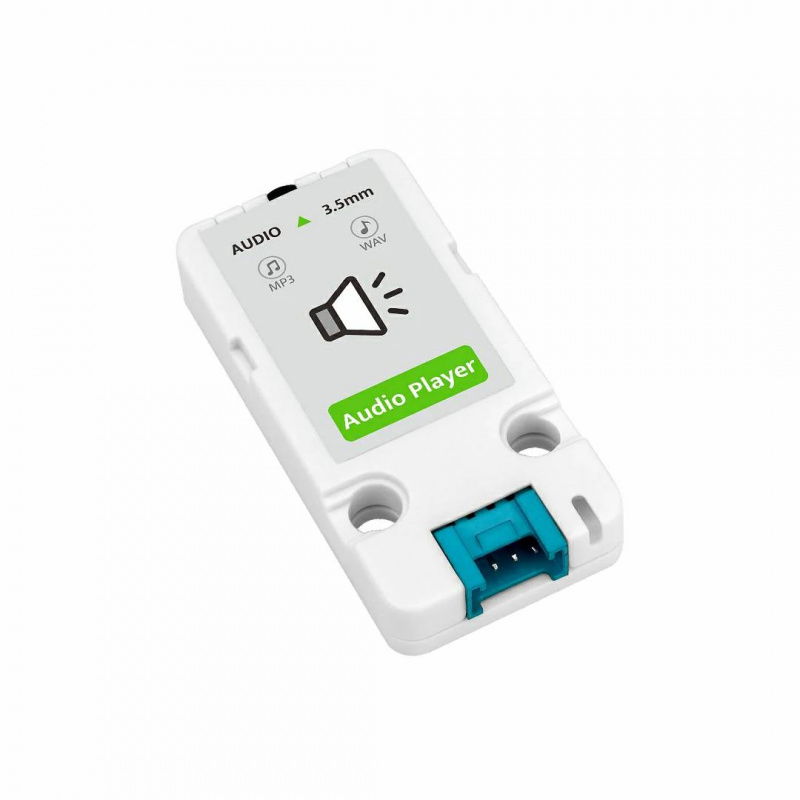

AudioPlayer - MP3 / WAV-Audioplayer - N9301 - Erweiterungsmodul - M5Stack U197.
AudioPlayer ist ein MP3-Player, der mit dem Audio-Dekodierungschip N9301 ausgestattet ist.
Hauptmerkmale des AudioPlayer-Moduls
- Eingebauter N9301-Audiodecoder: unterstützt die Wiedergabe von MP3- und WAV-Dateien
- UART-Kommunikation: standardmäßig 9600 bps, 8N1-kompatibel
- MicroSD-Steckplatz: unterstützt Karten bis zu 32 GB und FAT16 / FAT32-Systeme
- 3,5-mm-Audioanschluss: für den bequemen Anschluss von externen Lautsprechern oder Kopfhörern
- Kompakte Abmessungen: nur 48 x 24 x 8 mm und ein Gewicht von 6,9 g
Anschlussbelegung und Kompatibilität mit M5Stack

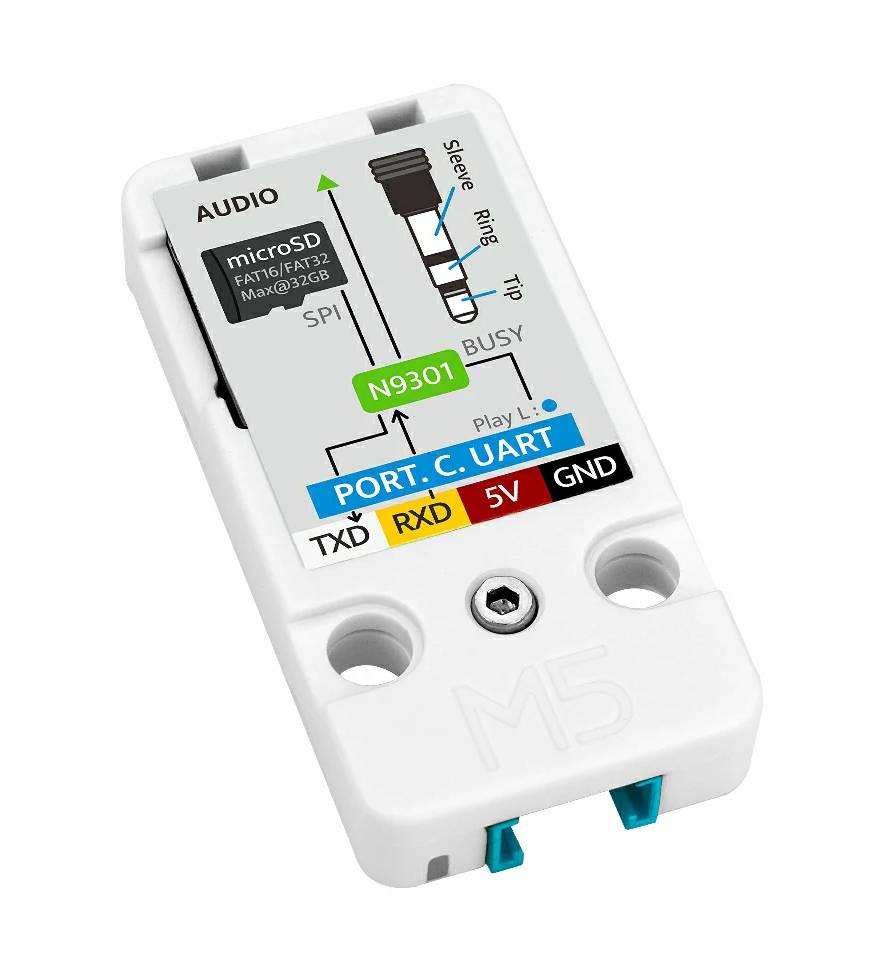

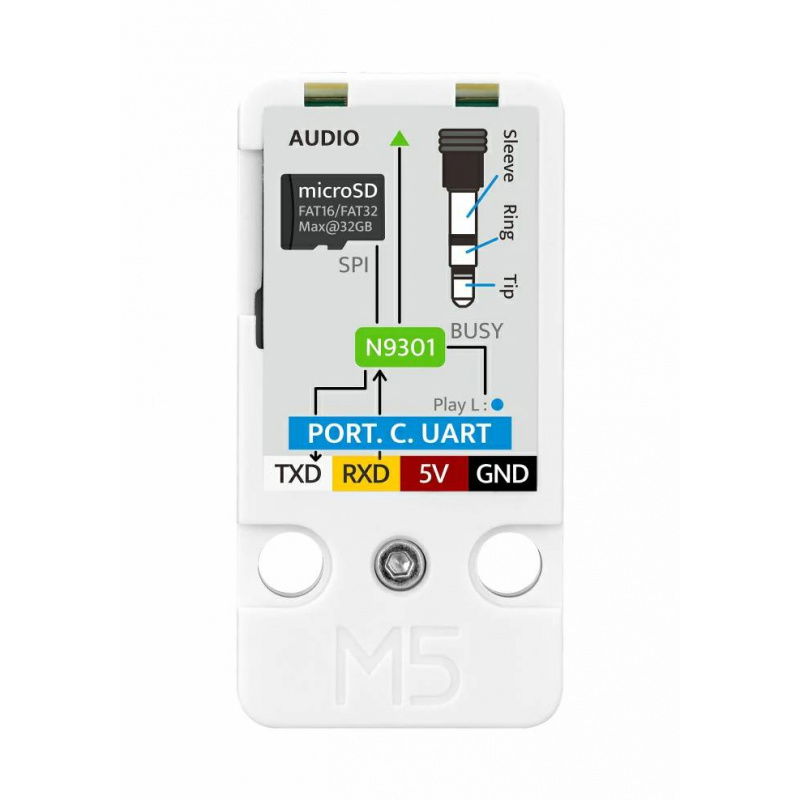

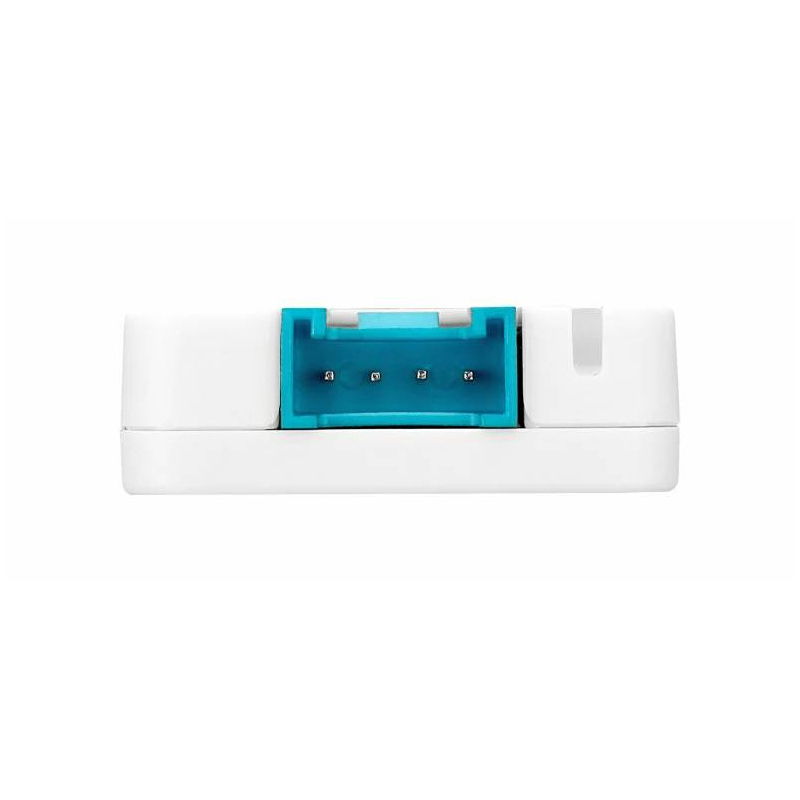

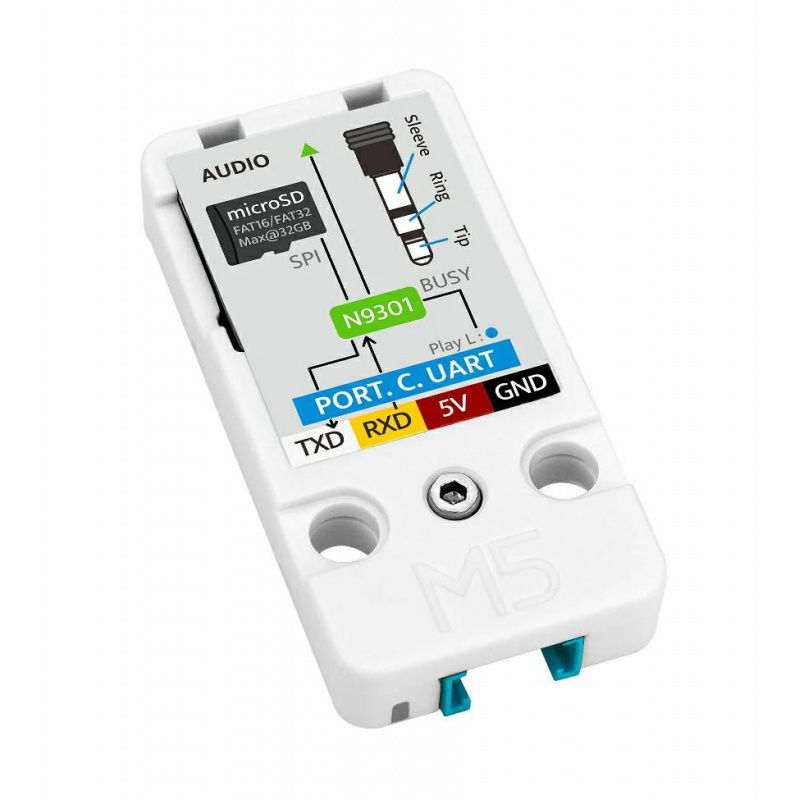

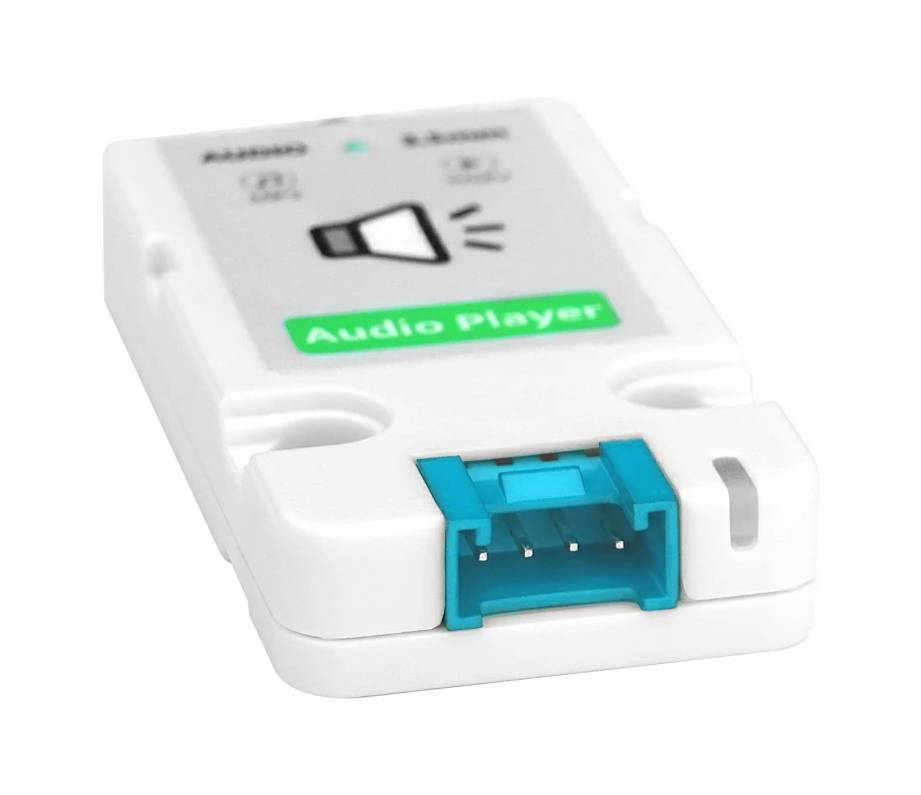

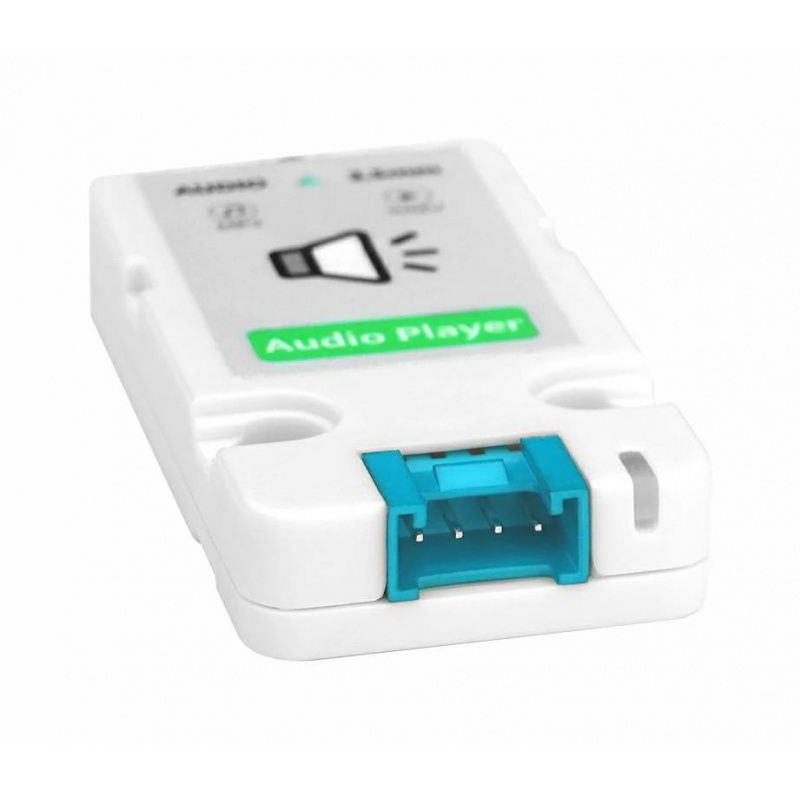

Das Unit AudioPlayer-Modul ist mit einem Standard Grove-Anschluss ausgestattet und kommuniziert über UART. Es kann leicht mit Geräten der M5Stack-Serie wie CoreS3, Core2 und Atom verbunden werden. Die Standard-Grove-Ports A, B und C sind kompatibel, erfordern jedoch eine Anpassung des Programmcodes an die zugewiesenen Pins (z. B. G17 / G18 bei CoreS3). Das Farbschema der Verdrahtung ist: schwarz (GND), rot (5 V), gelb (UART_RX), weiß (UART_TX). Dadurch lässt sich das Modul nahtlos in das M5Stack-Ökosystem integrieren und ermöglicht skalierbare Designs.
Über die UART-Schnittstelle lässt sich die Wiedergabe von MP3-Dateien von einer microSD-Karte steuern.

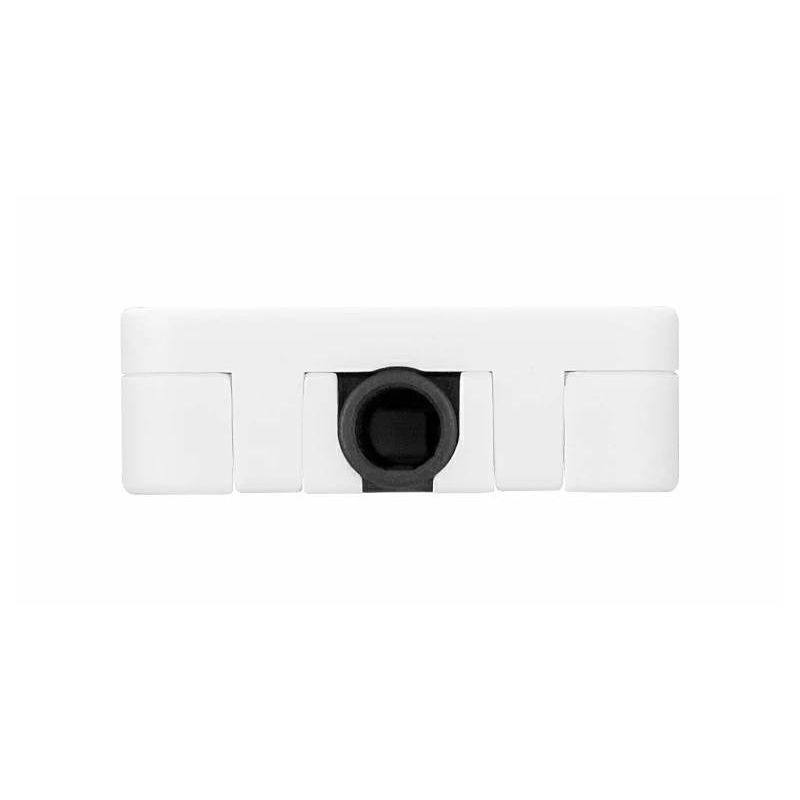

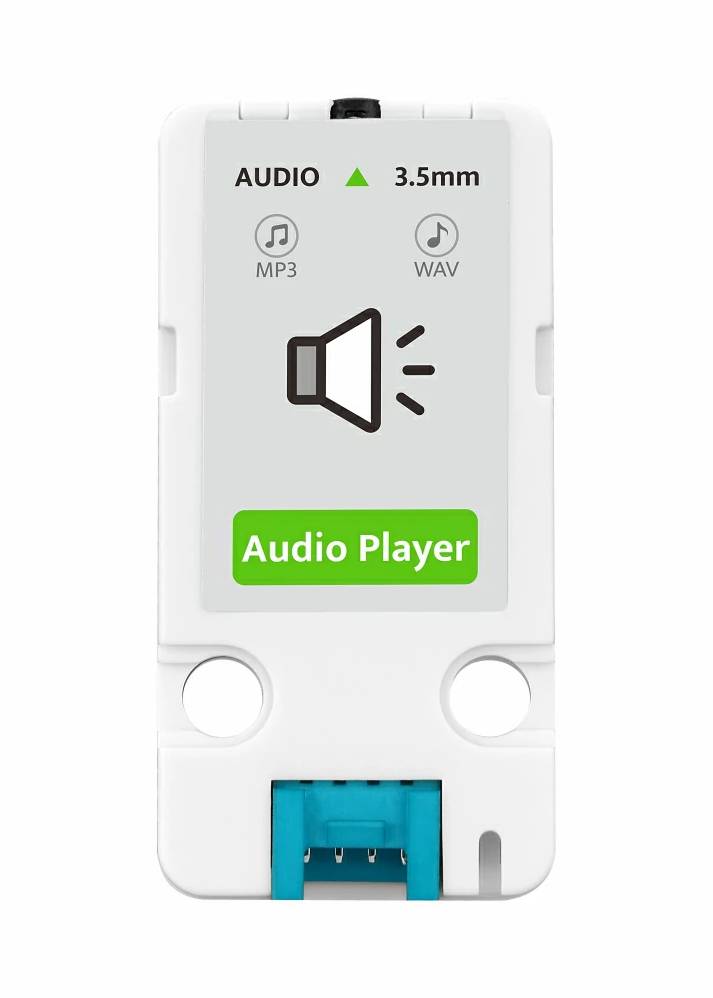

Das Audiosignal wird über eine 3,5 mm Klinkenbuchse übertragen.
Programmierung und Integration in das Ökosystem
Unit AudioPlayer unterstützt drei Hauptplattformen: Arduino IDE, UiFlow1 und UiFlow2. Mit vorgefertigten Bibliotheken und Dokumentationen können Sie das Modul schnell in Ihr Projekt integrieren - von einfachen Sprachansagen bis hin zu dynamischen Inhaltswiedergabesystemen. Die verfügbaren Code-Beispiele und offiziellen UART-Protokolle machen den Einstieg leicht. Das Modul eignet sich perfekt für IoT-Projekte, Elektronik-Lernsets für den Unterricht oder automatisierte Sprachnachrichtensysteme.
Technische Daten der AudioPlayer Unit
- Audio-Chip: N9301
- Speicherschnittstelle: microSD-Kartensteckplatz
- Unterstützte Formate: MP3, WAV
- Dateisysteme: FAT16 / FAT32
- Kommunikation: UART, 9600 bps, 8N1
- Audio-Anschluss: 3,5 mm Klinke (Stereo)
- Stromversorgung: 5 V DC
- Stromverbrauch (Betrieb): 25,17 mA
- Stromverbrauch (Standby): 7,33 mA
- Stromverbrauch (Sleep): 871,24 µA
- Abmessungen: 48 x 24 x 8 mm
- Gewicht: 6,9 g

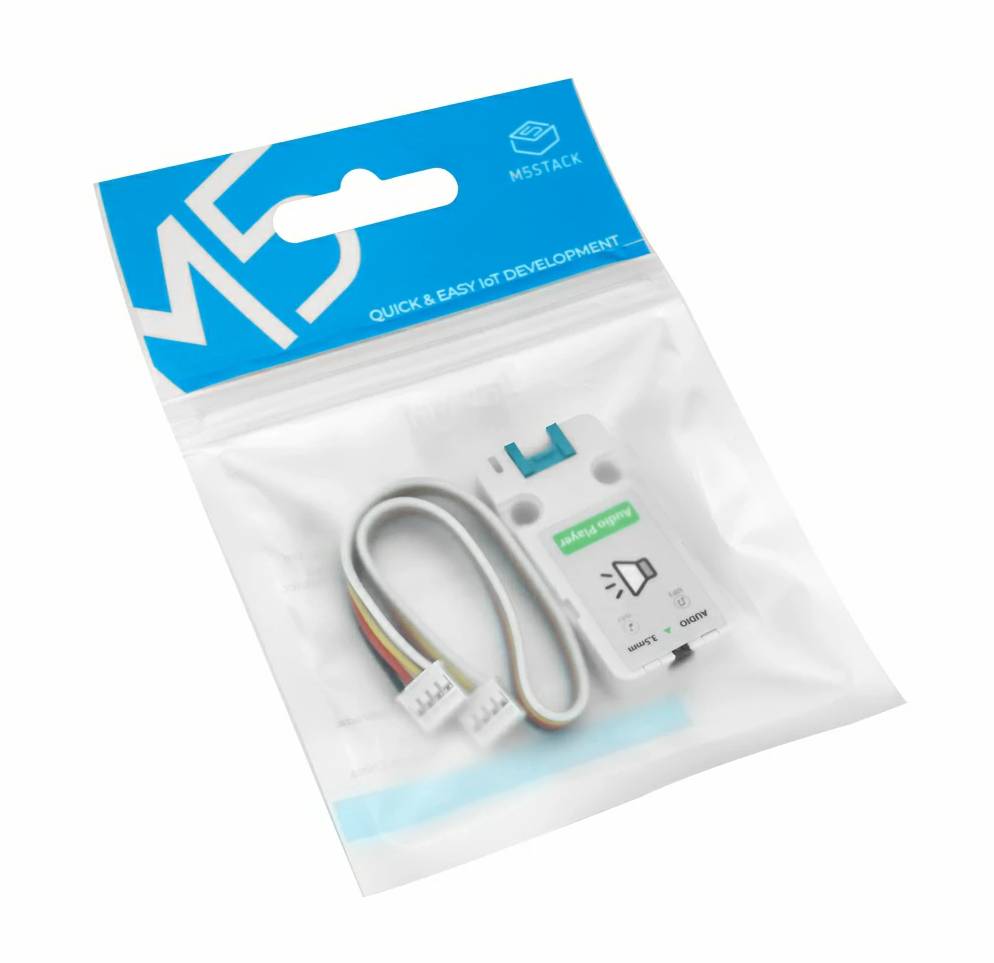

Inhalt des Sets
- 1x AudioPlayer-Einheit
- 1x Grove-Kabel (20 cm)
Das Grove-Kabel ist im Set enthalten.
