DFRduino Uno v3 - kompatibel mit Arduino
Das DFRobot-Modul ist vollständig kompatibel mit Arduino Uno R3. Es verfügt über 14 digitale Ein-/Ausgänge, 6 PWM-Kanäle, 6 analoge Eingänge und beliebte Kommunikationsschnittstellen. Farbige Stecker erleichtern die Identifizierung der Pins.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: DFRduino Uno v3 - kompatibel mit Arduino
DFRduino ist vollständig kompatibel mit dem beliebten Arduino Uno R3 -Modul. Dies bedeutet, dass es über die Arduino IDE mit den verfügbaren Bibliotheken programmiert werden kann. Overlays, die sog Arduino Shield funktioniert auch mit dem DFRobot-Modul.
Das Board enthält einen ATmega328-Mikrocontroller, ausgestattet mit 14 digitalen Ein-/Ausgängen, von denen 6 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 6 als analoge Eingänge verwendet werden können. Das System wird mit einem 16 MHz Taktsignal getaktet. Das Modul verfügt außerdem über: USB-Anschluss, Gleichstrombuchse, RESET-Taste und Klemmen zum Anschließen des AVR-Programmierers.

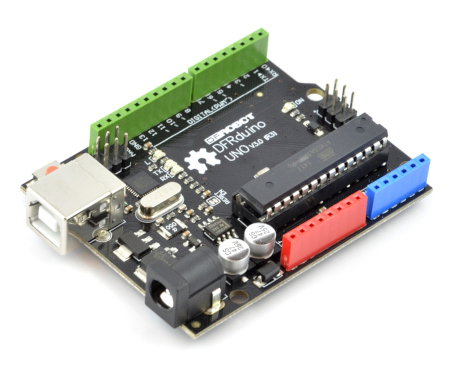

DFRduino Uno v3 - kompatibel mit Arduino.
Botland ist offizieller Distributor der Open-Source-Hardware von DFRobot. Jeder Robotiker und Praktiker aufstrebender Technologien hat mindestens einmal von den DFRobot-Lösungen gehört, die vor allem rund um Arduino entstehen. In unserem Sortiment finden Sie ausschließlich originale DFRobot-Produkte.

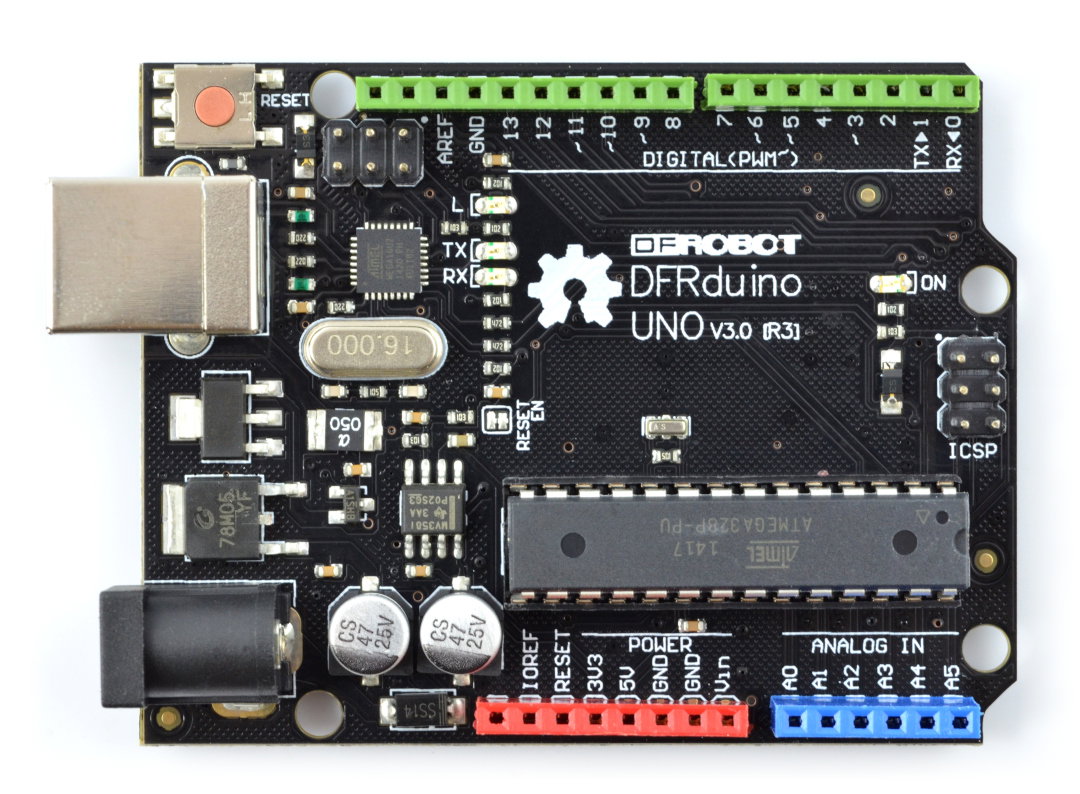

Es hat Kabel in drei Farben.
Board-Ausgänge
Die Firma DFRobot hat farbige Stecker eingeführt, die die Identifizierung der Pins erleichtern:
- rot - Stromanschlüsse,
- blau - analoge Pins,
- grün - digitale Stifte.
Um DFRduino auszuführen, schließen Sie das System mit einem USB-Kabel an den Computer an und wählen Sie das Arduino Uno-Board in der Arduino IDE-Umgebung aus. |
Leistung
Das Modul kann über ein USB-Kabel und ein externes Gerät, wie z. B. ein Netzteil, eine Batterie oder einen Akkumulator, mit Strom versorgt werden. Das Umschalten der Stromquelle erfolgt automatisch. Das Netzteil wird an eine Standard-DC-Buchse angeschlossen. Die Batterie oder andere Quelle wird an die Pins des POWER-Anschlusses angeschlossen.
Programmierung
Die Entwicklung und Installation der Software ist dank der kostenlosen Arduino IDE Umgebung möglich . Der implementierte Bootloader ermöglicht es Ihnen, das Programm direkt über das USB-Kabel zu versenden. Der ISCP-Anschluss ermöglicht den Anschluss eines externen AVR-Programmierers . Eine ausführliche Beschreibung finden Sie in der Dokumentation und im Tutorial .

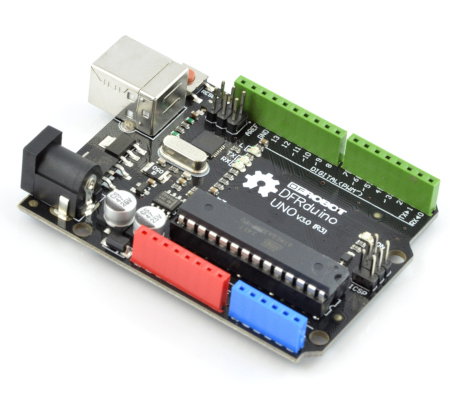

DFRduino Uno v3.

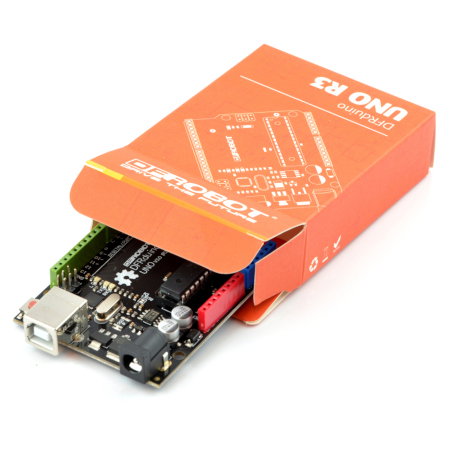

Das Modul kann batteriebetrieben sein.
Spezifikation DFRduino Uno v3
- Versorgungsspannung: 7 V bis 12 V
- Programmiert über USB mit dem zwischengeschalteten Mikrocontroller Atmega16u2
- Voll kompatibel mit Arduino Uno Rev3
- Mikrocontroller: ATmega328
- Maximale Taktfrequenz: 16 MHz
- SRAM-Speicher: 2 kB
- Flashspeicher: 32 KB (5kB reserviert für Bootloader)
- EEPROM-Speicher: 1 kB
- E/A-Anschlüsse: 14
- PWM-Ausgänge: 6
- Anzahl der analogen Eingänge: 6 (Kanäle des A/C-Wandlers)
- Serielle Schnittstellen: UART, SPI, I2C
- Externe Interrupts
- Anschluss: USB-Buchse (USB -Kabel separat erhältlich)
- Gelöteter ISP-Anschluss
- Stromanschluss: DC 5,5 x 2,1 mm
- Fliesengrößen: 75 x 54 x 15 mm
DFRduino Uno v3 - kompatibel mit Arduino
Das vorgestellte Modul kann dank vollständiger Kompatibilität mit dem beliebten Mikrocontroller Arduino Uno erfolgreich zur Erstellung einer Vielzahl von Projekten verwendet werden.
Die relativ einfache und intuitive Bedienung führt dazu, dass die Fliese von Schülern, Studenten, Heimwerkern sowie erfahrenen und unerfahrenen Heimwerkern gerne gewählt wird.
Was zeichnet DFRduino Uno v3 noch aus - kompatibel mit Arduino UNO R3?
Kompakte Größe, kombiniert mit hoher Effizienz, machen das DFRduino Uno v3-Modul kompatibel mit Arduino, das auch für anspruchsvolle Projekte erfolgreich eingesetzt werden kann.
Die Möglichkeit des Batteriebetriebs und das geringe Gewicht machen das beschriebene Modul perfekt für mobile Projekte. Neben Modulen, die vollständig mit dem beliebten Mikrocontroller Arduino UNO R3 kompatibel sind, bieten wir auch eine riesige Auswahl an Zubehör, das die Fähigkeiten des Basismoduls erweitert.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 7,0 V |
| Stromspannung Nieder | 12,0 V |
| Ausgangsspannung ab | 5,0 V |
| Die Spannung des Ausgangs an | 5,0 V |
| Nominale Ausgangsspannung | 5,0 V |
| UC - Mikrocontroller | ATMega328 |
| UC - Kern | 8-Bit-AVR |
| UC - EEPROM-Speicher | 1 KB |
| UC - Flash-Speicher | 32 KB |
| UC - RAM-Speicher | 2,5 KB |
| UC - Anzahl der Kerne | 1. Single-Core |
| UC - Digitale Stifte | 14 |
| UC - analoger Eingang | 6 |
| UC - Timing | 16 MHz |
| UC - AC-Konverter | 10-bit |
| UC - PWM-Kanäle | 6 |
| UC - USB-Schnittstelle | USB-B |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - SPI-Schnittstelle | Ja |
| Breite | 6,7 cm |
| Höhe | 8 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,036 kg |
