Produktbeschreibung: Romeo BLE mini - Bluetooth 4.0 + Motortreiber - DFRobot DFR0351
Romeo BLE ist vollständig kompatibel mit dem beliebten Arduino Uno-Modul. Dies bedeutet, dass es über die Arduino IDE mit den verfügbaren Bibliotheken programmiert werden kann. Neben den traditionellen Eigenschaften von Arduino-Boards verfügt es über den BLE CC2540-Chip, der die Kommunikation über Bluetooth 4.0 ermöglicht, einen zweikanaligen 1,2-A-Motortreiber und eine automatische Erkennung der Stromquelle.
Um das Modul zu starten, schließen Sie das System mit einem Micro-USB-Kabel an den Computer an und wählen Sie das Arduino Uno-Board in der Arduino-IDE-Umgebung aus. Eine ausführliche Produktbeschreibung finden Sie in der Bedienungsanleitung . |

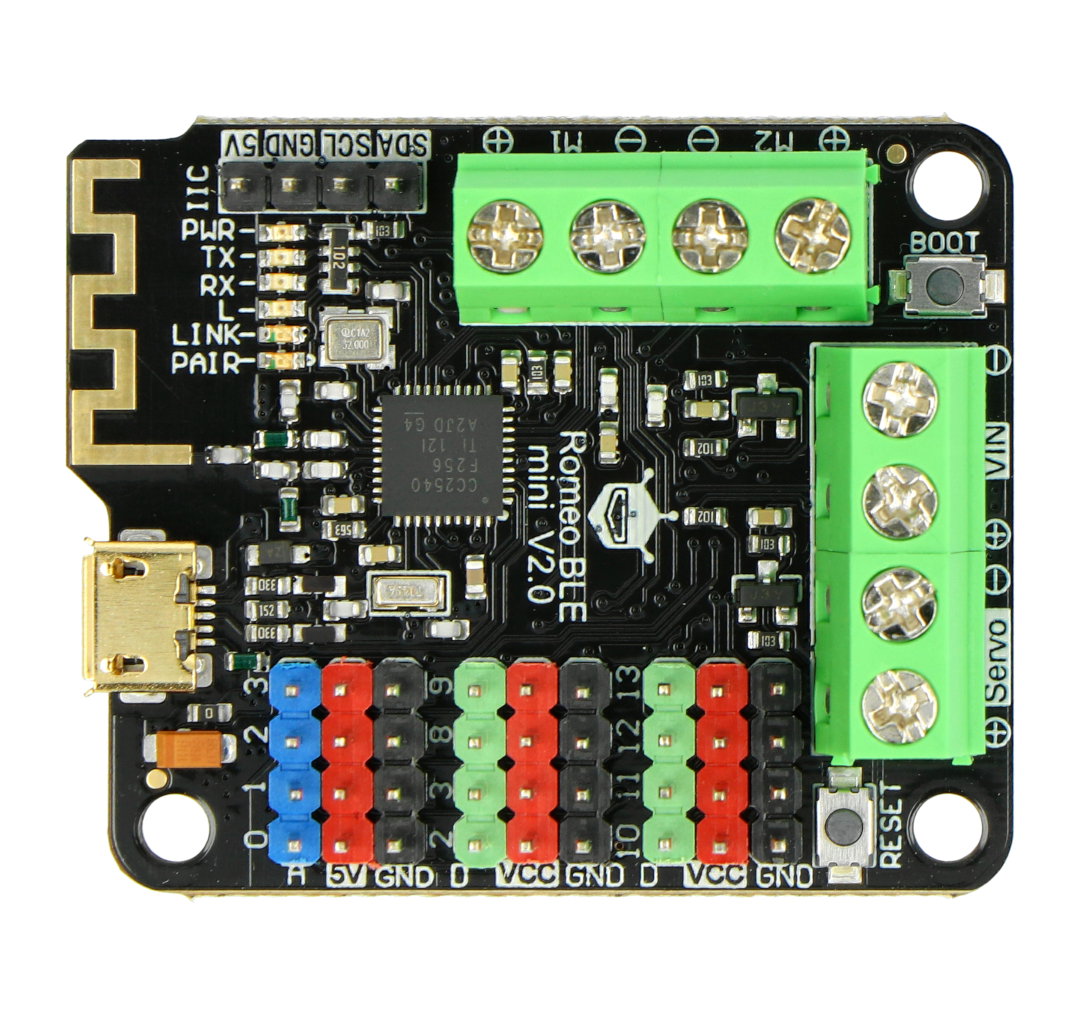

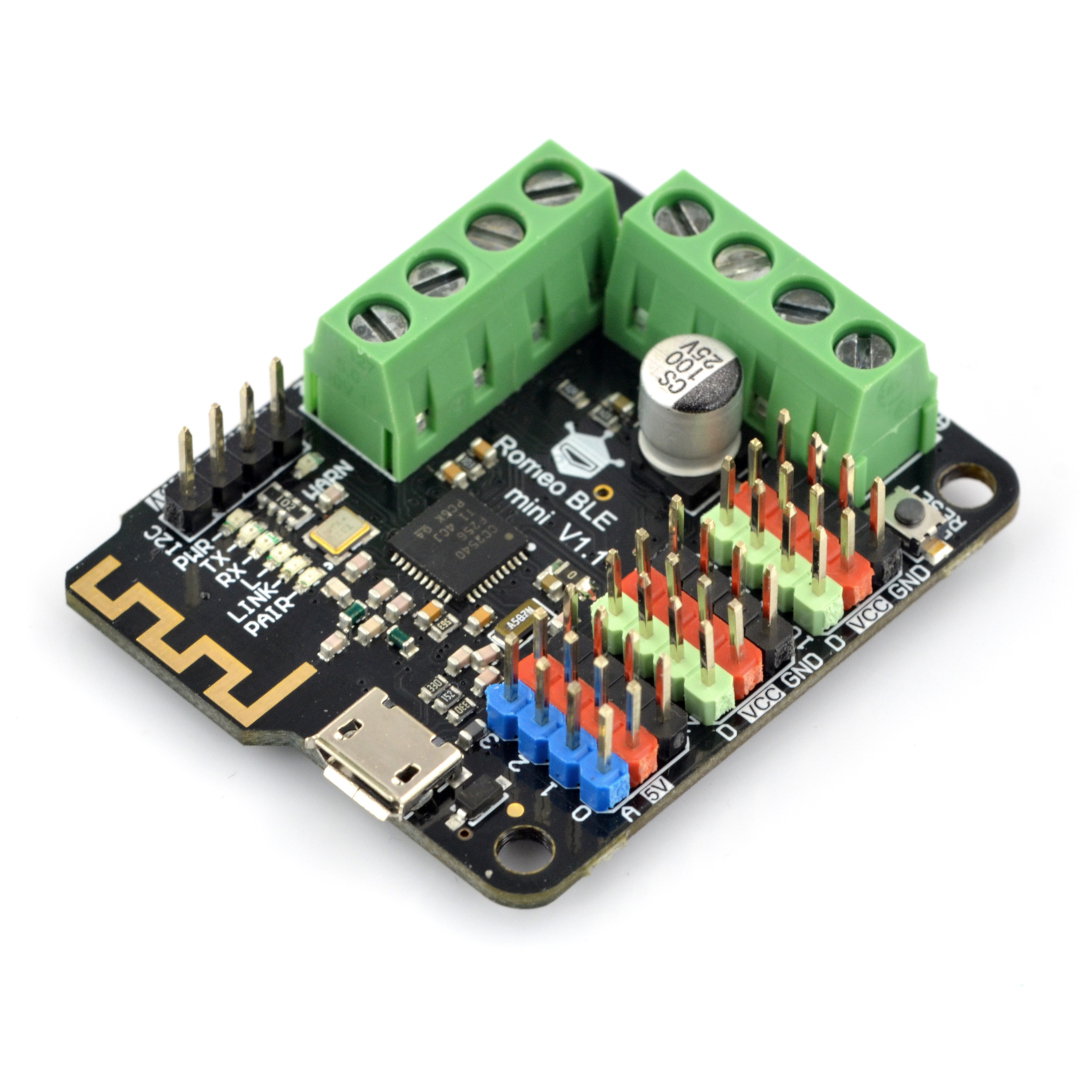

Romeo BLE mini - Bluetooth 4.0 + Motortreiber.

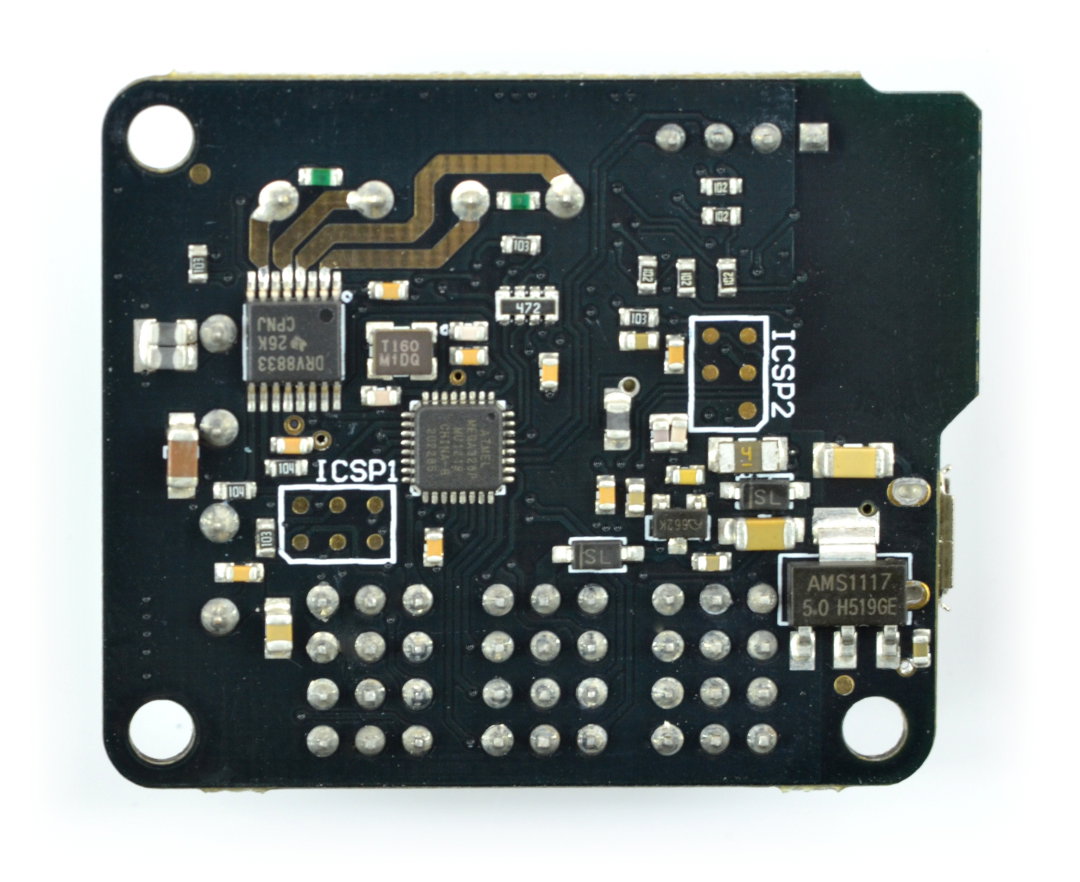

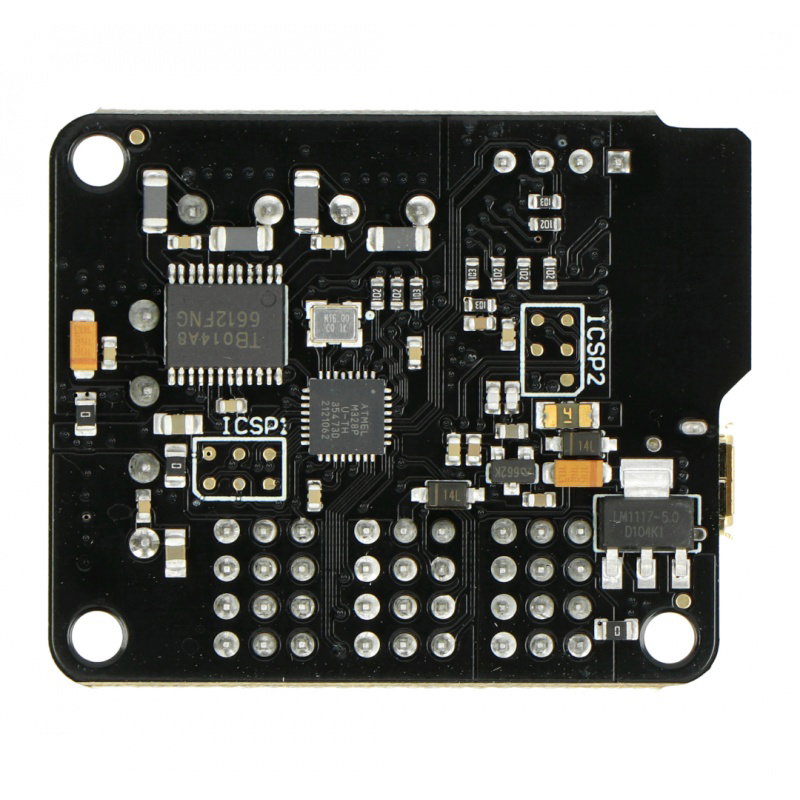

Das Board enthält einen ATmega328p -Mikrocontroller, ausgestattet mit 8 digitalen Ein-/Ausgängen, von denen 4 als PWM -Ausgänge (z. B. zur Motorsteuerung) und 4 als analoge Eingänge verwendet werden können. Das Modul verfügt außerdem über: einen Micro-USB-Anschluss, eine Schraubsteckdose, RESET- und BOOT-Tasten und Anschlüsse zum Anschließen von I2C-Geräten.
Das Gerät verfügt über viele zusätzliche Funktionen, die herkömmlichen Arduino-Boards fehlen:
- BLE CC2540-Modul von Texas Instruments - ein System, das die Kommunikation und Programmierung über Bluetooth in einer Reichweite von bis zu 50 m im Freien ermöglicht
- LED-Dioden - zeigen den Status von Spannung, Kommunikation und drahtloser Verbindung an
- Zweikanal-Motorsteuerung TB6612 - ermöglicht die Geschwindigkeitssteuerung der Drehrichtungen von zwei Gleichstrommotoren mit einer Stromaufnahme von bis zu 1,2 A.
Die Firma DFRobot hat farbige Konnektoren eingeführt, die die Identifizierung der Ausgänge erleichtern:
- rot - Power-Pins
- blau - analoge Pins
- grün - digitale Stifte
- schwarz - Masse
Leistung
Das Modul kann über ein USB-Kabel und ein externes Gerät, wie z. B. ein Netzteil, eine Batterie oder einen Akkumulator, mit Strom versorgt werden. Das Umschalten der Stromquelle erfolgt automatisch. Das Netzteil wird an einer Schraubbuchse angeschlossen. Sie können das Modul auch über den microUSB-Anschluss mit Strom versorgen.
Programmierung
Die Entwicklung und Installation der Software ist dank der kostenlosen Arduino IDE Umgebung möglich . Der implementierte Bootloader ermöglicht es Ihnen, das Programm direkt über das microUSB-Kabel zu senden.
Spezifikation
- Versorgungsspannung: 5 V bis 20 V
- Programmiert über den microUSB-Anschluss
- Vollständig kompatibel mit dem Arduino Uno
- Mikrocontroller: ATmega328p
- E/A-Anschlüsse: 8
- PWM-Ausgänge: 4 - Pins 3, 9, 10, 11
- Anzahl der analogen Eingänge: 4 (Kanäle des A/C-Wandlers)
- Schnittstellen: TTL, ICSP, I2C
- Anschluss: microUSB-Buchse (microUSB -Kabel nicht im Lieferumfang enthalten )
- Eingebauter BLE CC2540 Chip mit Antenne:
- Es ermöglicht die Bluetooth 4.0-Kommunikation
- Es ermöglicht die drahtlose Arduino-Programmierung
- Unterstützt Bluetooth HiD und iBeacons
- Unterstützt AT-Befehle
- TB6612 Zweikanal-Motortreiber: 10 V / 1,2 A pro Kanal
- Fliesengröße: 45 x 38,5 mm

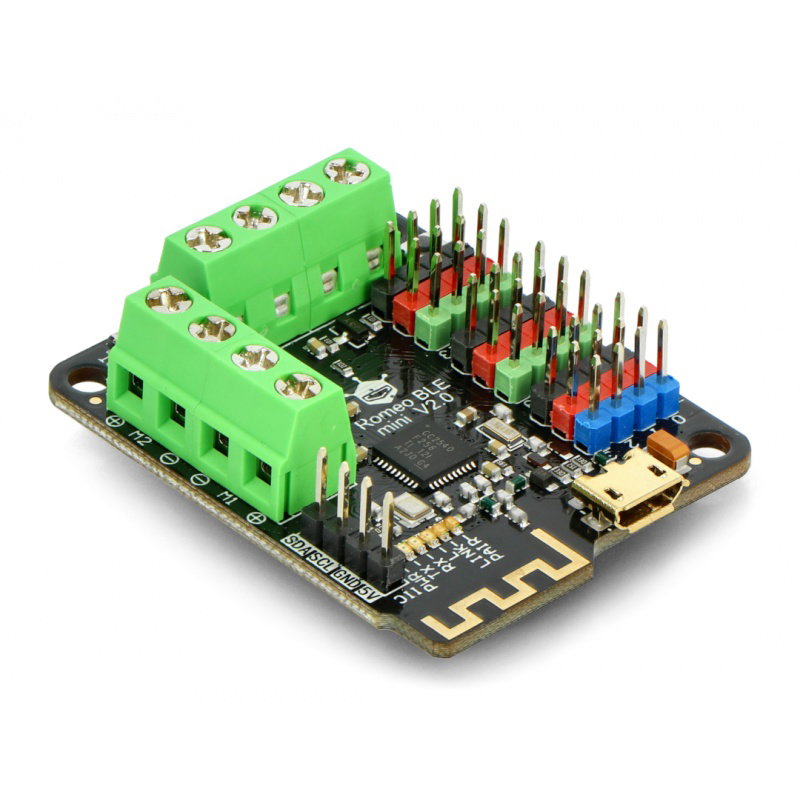

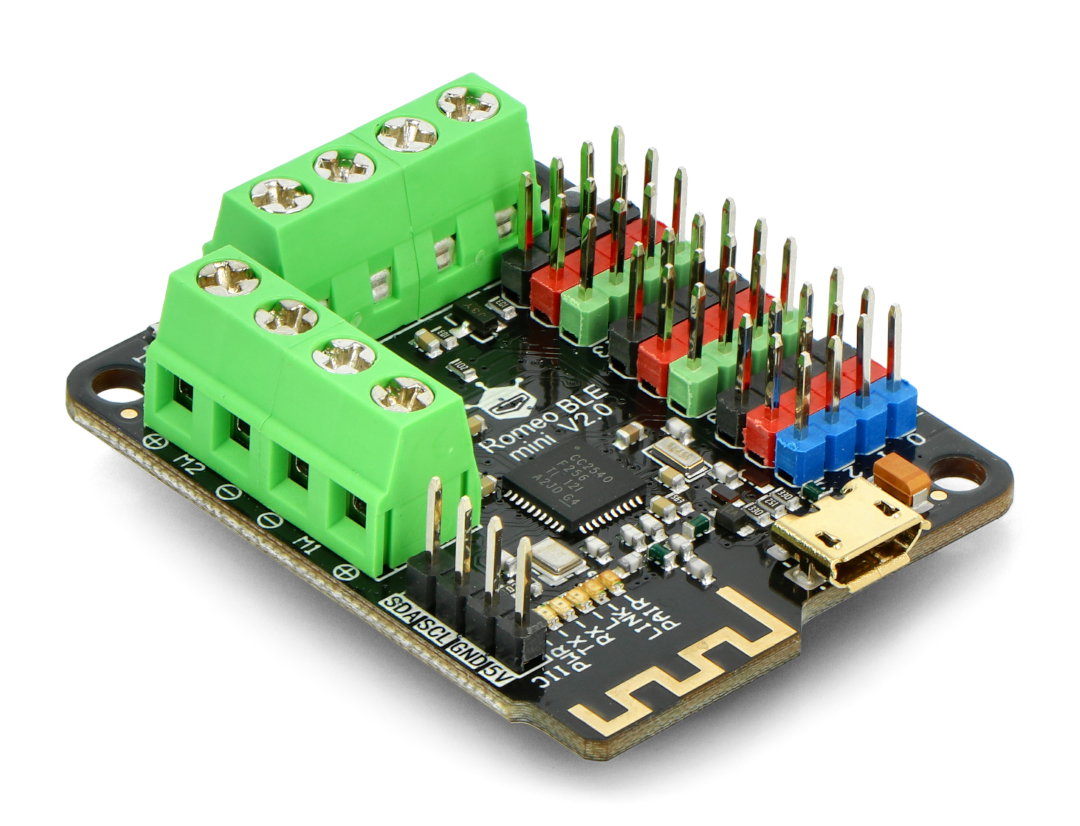

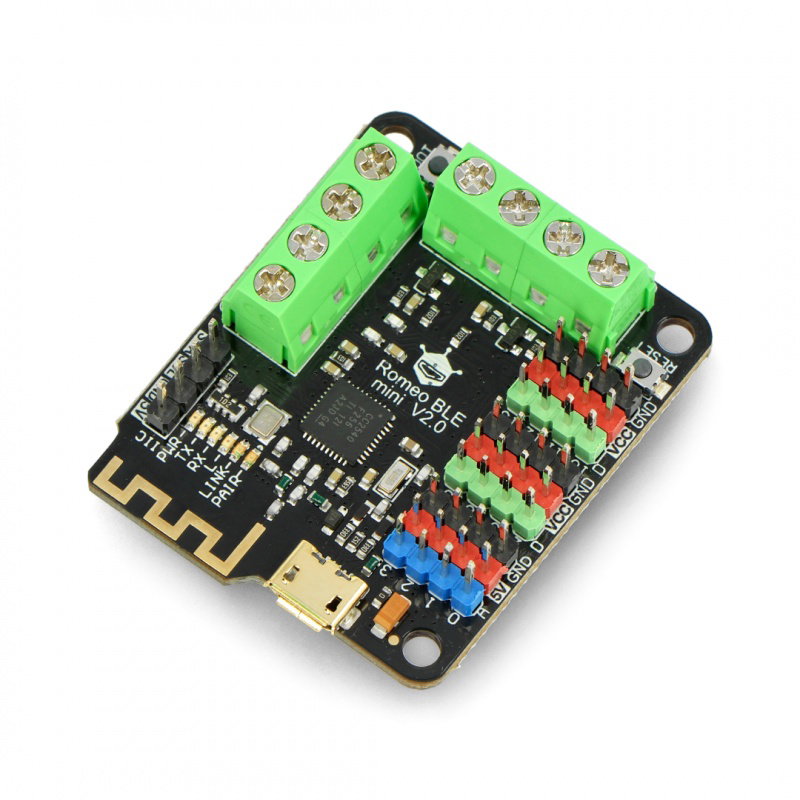

Romeo BLE mini - Bluetooth 4.0 + Motortreiber - kompatibel mit Arduino
Romeo BLE mini ist ein mit Arduino kompatibles Board von DFRobot, das zusätzlich mit einem zweikanaligen Treiber für Motoren und einem Bluetooth 4.0-Modul ausgestattet ist. Das Gerät kann sowohl über USB als auch über eine andere Quelle (z. B. Netzteil, Akku oder Batterie) mit Strom versorgt werden. Das Umschalten zwischen den Quellen erfolgt automatisch.
Romeo BLE mini ist außerdem mit einem vorinstallierten Bootloader ausgestattet, der eine noch schnellere und komfortablere Board-Programmierung mit Hilfe der Arduino IDE-Umgebung ermöglicht. Das Gerät verfügt außerdem über RESET- und BOOT-Tasten.
Multifunktionales Einsatzmodell für verschiedene Anwendungen
Das Romeo BLE Mini Board bietet viele praktische Funktionen und Module, darunter die Möglichkeit der Kommunikation über Bluetooth, Signalisierungs-LEDs, Motorsteuerung oder verschiedenfarbige Markierungen von Analog-, Digital-, Power- und Masseanschlüssen.
