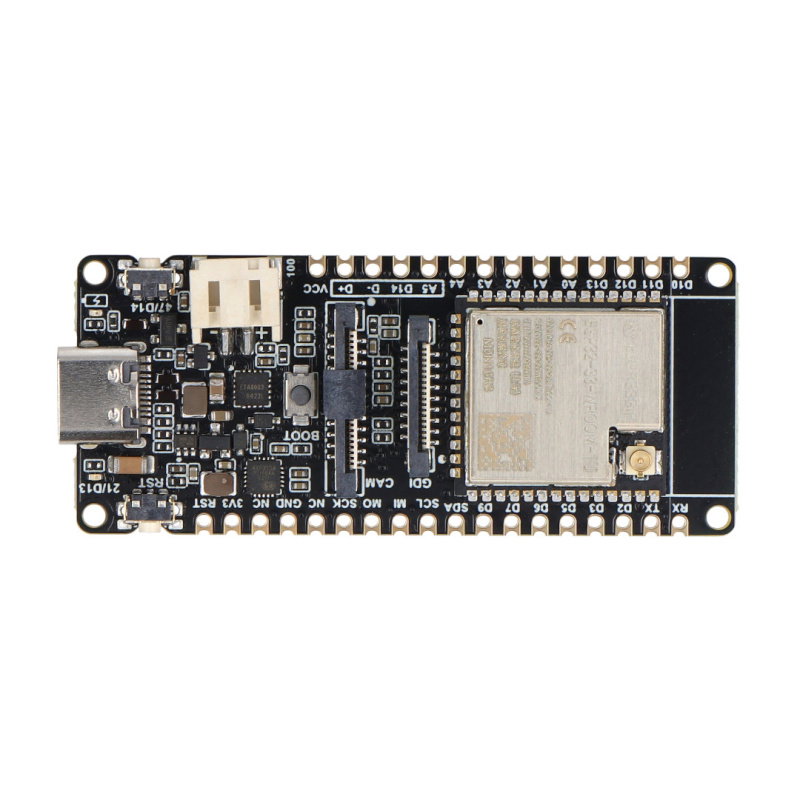

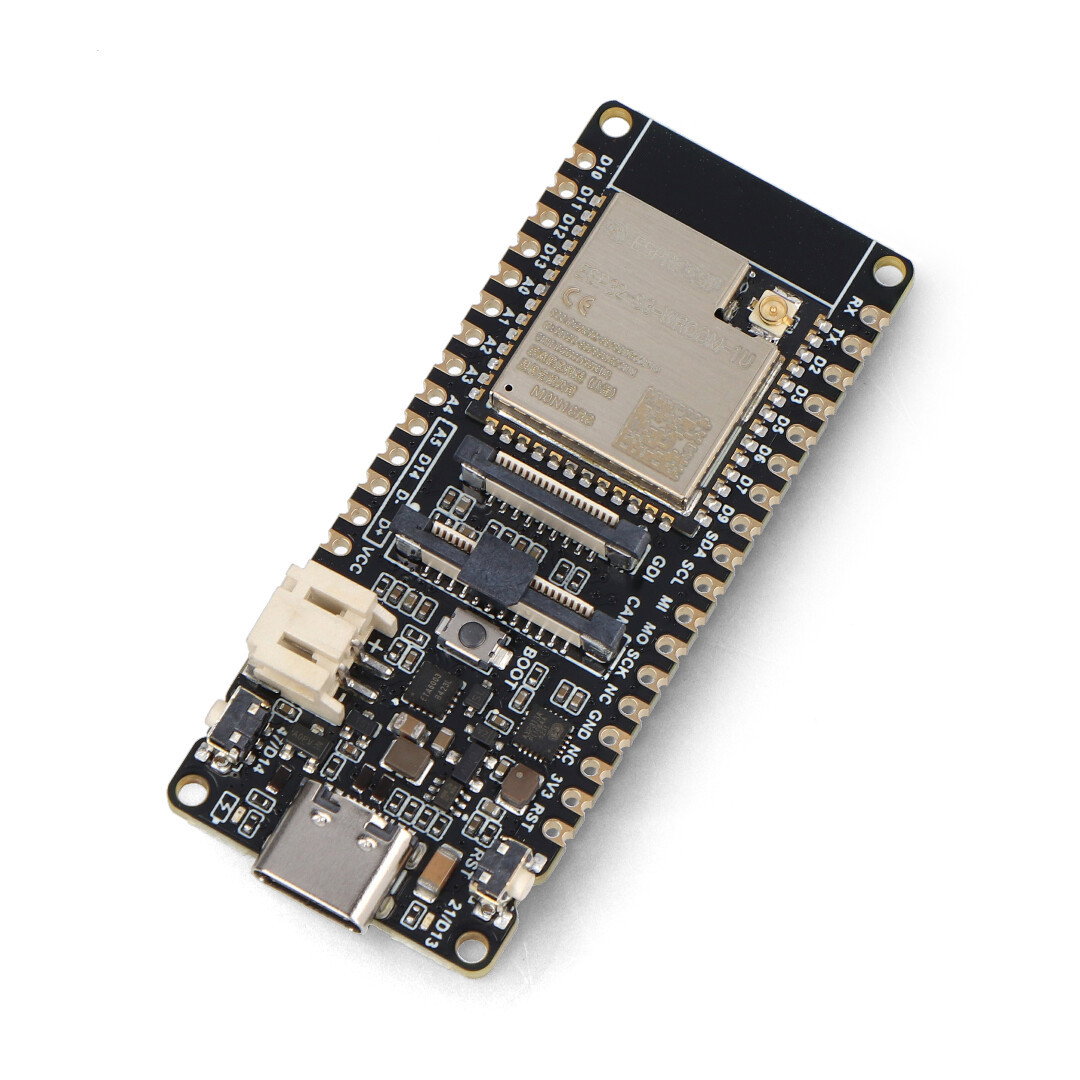

FireBeetle 2 ESP32-S3-U - WiFi, Bluetooth - externe Antenne - OV2640 Kamera - DFRobot DFR0975-U
Das FireBeetle 2 Board ESP32-S3-U (N16R8) -Modul ist ein Board, das auf dem beliebten ESP32-Mikrocontroller basiert und die Möglichkeit bietet, über WiFi und Bluetooth zu kommunizieren. Die Antenne für die drahtlosen Schnittstellen befand sich auf einem externen Modul, das in die SMA-Buchse eingesteckt wurde.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: FireBeetle 2 ESP32-S3-U - WiFi, Bluetooth - externe Antenne - OV2640 Kamera - DFRobot DFR0975-U
Das FireBeetle 2 Board ESP32-S3-U (N16R8) Modul ist ein Board basierend auf dem beliebten Mikrocontroller ESP32Mikrocontroller mit der Fähigkeit zur Kommunikation über WiFi und Bluetooth. Die Antenne für die drahtlosen Schnittstellen befindet sich auf einem externen Modul, das in die SMA-Buchse gesteckt wird. Die Taktung der beiden Prozessorkerne beträgt bis zu 240 MHz, und dem Anwender stehen 8 MB PSRAM und 16 MB Flash. Das Board verfügt außerdem über GDI-Anschlüsse für das Display und die CAM, an die die Kamera OV2640 angeschlossen wird. Die Stromversorgung kann über einen USB-Typ-C-Anschluss erfolgen, der dank des ETA6003-Chips auch das Aufladen von Lithium-Ionen-Akkus ermöglicht. Dank getrennter Stromkreise für den Prozessor und die Kamera können Bildstörungen minimiert werden.
Arduino-kompatibles Produkt
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die eine ausführliche Gebrauchsanweisung enthält.
Botland ist offizieller Distributor der Open-Source-Hardware von DFRobot. Jeder Robotiker und Praktiker aufstrebender Technologien hat mindestens einmal von den DFRobot-Lösungen gehört, die vor allem rund um Arduino entstehen. In unserem Sortiment finden Sie ausschließlich originale DFRobot-Produkte.

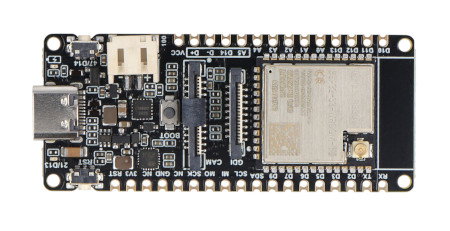

Die Stromversorgung kann über einen USB-Typ-C-Anschluss erfolgen.
Hauptmerkmale des FireBeetle 2 Boards
- ESP32-S3-U Mikrocontroller - ausgestattet mit einem schnellen Xtensa-Prozessor und bis zu 16 MB Flash-Speicher, bietet er eine ideale Basis für viele Projekte.
- OV2640 Kamera - angeschlossen an den CSI-Anschluss ist diese 2 Mpx Kamera mit einem Betrachtungswinkel von 68° ein großartiger Chip für Anfänger im Bereich der Bilderkennung.
- Drahtlose Kommunikation - ein eingebautes Modul mit WiFi 2,4 GHz und Bluetooth 5, mit externer Antenne, ermöglicht eine einfache Kommunikation mit anderen Geräten.
- Akkulademodul - ETA6003 - ist für die Verwendung mit Li-Ion-Akkus konzipiert und ermöglicht das Aufladen über eine USB-Buchse mit einem maximalen Strom von 1 A.
- Mehrere gängige Schnittstellen - darunter I2C, SPI, UART, PWM, ADC, GPIO - erleichtern die Integration mit Sensoren, Aktoren und anderen Mikrocontrollern.
- Ein spezieller Stromversorgungsschaltkreis - der AXP313A - stellt sicher, dass der Prozessor und die Kamera ordnungsgemäß mit Strom versorgt werden, und reduziert gleichzeitig Bildstörungen.
Spezifikationen des ESP32-S3-U-Chips
- Prozessor: Dual-Core Xtensa 32-bit LX7
- Betriebsfrequenz: 240 MHz
- SRAM: 512 KB
- ROM: 384 KB
- Flash: 16 MB
- PSRAM: 8 MB
- USB: USB 2.0 OTG mit voller Geschwindigkeit
- WiFi: 2,4 GHz IEEE 802.11b/g/n
- Bluetooth: Bluetooth 5 (BLE)
- Unterstützung für Bluetooth Mesh
- Versorgungsspannung: 3 V bis 3,6 V

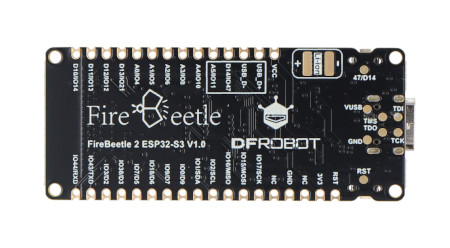

Das Board verfügt über einen Dual-Core Xtensa 32-bit LX7 Prozessor.

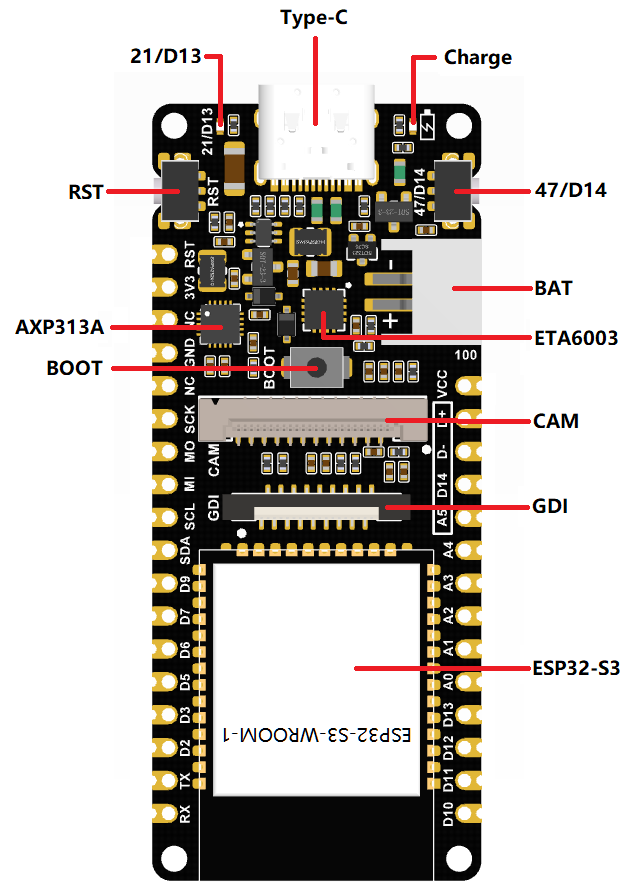

Komponenten und Pinbelegung des FireBeetle 2 ESP32-S3-U Moduls.
Anordnung der Komponenten auf der Platine
- Typ-C - USB-Typ-C-Anschluss
- Charge - LED zur Anzeige der Batterieladung
- 21/D13 - LED für die Nutzung durch den Benutzer
- RST - Reset-Taste
- BOOT - BOOT-Taster
- AXP313A - Stromversorgungsschaltung
- BAT - Anschluss für Li-Ion-Batterie
- ETA6003 - Batterieladeschaltung
- CAM - DVP-Kamerastecker
- GDI - Anschluss für die Display-Schnittstelle
- ESP32-S3 - ESP32-S3-U Mikrocontroller-Modul
Inhalt des Kits
- 1 x FireBeetle 2 ESP32-S3-U Modul - WiFi, Bluetooth - externe Antenne - OV2640 Kamera - DFRobot DFR0975-U
- 1 x OV2640-Kamera
- 1 x externe WiFi- und Bluetooth-Antenne
- 1 x 18-poliger Stecker, 2,54 mm Abstand
- 1 x 18-polige Buchse, Raster 2,54 mm
- 1 x 14-polige Buchse, Raster 2,54 mm
- 1 x 14-polige Buchse, Raster 2,54 mm
Technische Daten des FireBeetle 2
- Eingebetteter Chip: ESP32-S3-U
- Prozessor: Dual-Core Xtensa 32-bit LX7 240 MHz
- Flash-Speicher: 16 MB
- PSRAM: 8 MB
- WiFi: 2,4 GHz IEEE 802.11b/g/n
- Bluetooth: Bluetooth 5 (BLE)
- Externe Antenne für drahtlose Kommunikation
- Kamera:
- Schnittstelle: DVP
- Modell: OV2640, 2 Mpx
- Auflösung: 1600×1200
- Betrachtungswinkel: 68°
- Dedizierte Stromversorgung
- Display-Anschluss: GDI
- Verfügbare Schnittstellen: 26 x GPIO, 8 x PWM, 2 x SPI, 3 x UART, 2 x I2C, 2 x I2S, 5 x IR Empfänger/Sender, 2 x ADC
- USB-Anschluss: Typ C
- Unterstützter Batterietyp: Lithium-Ion
- Maximaler Ladestrom: 1 A
- Versorgungsspannung: 5 V
- Betriebstemperatur: -20°C bis 70°C
- Abmessungen: 25,4 x 60 mm

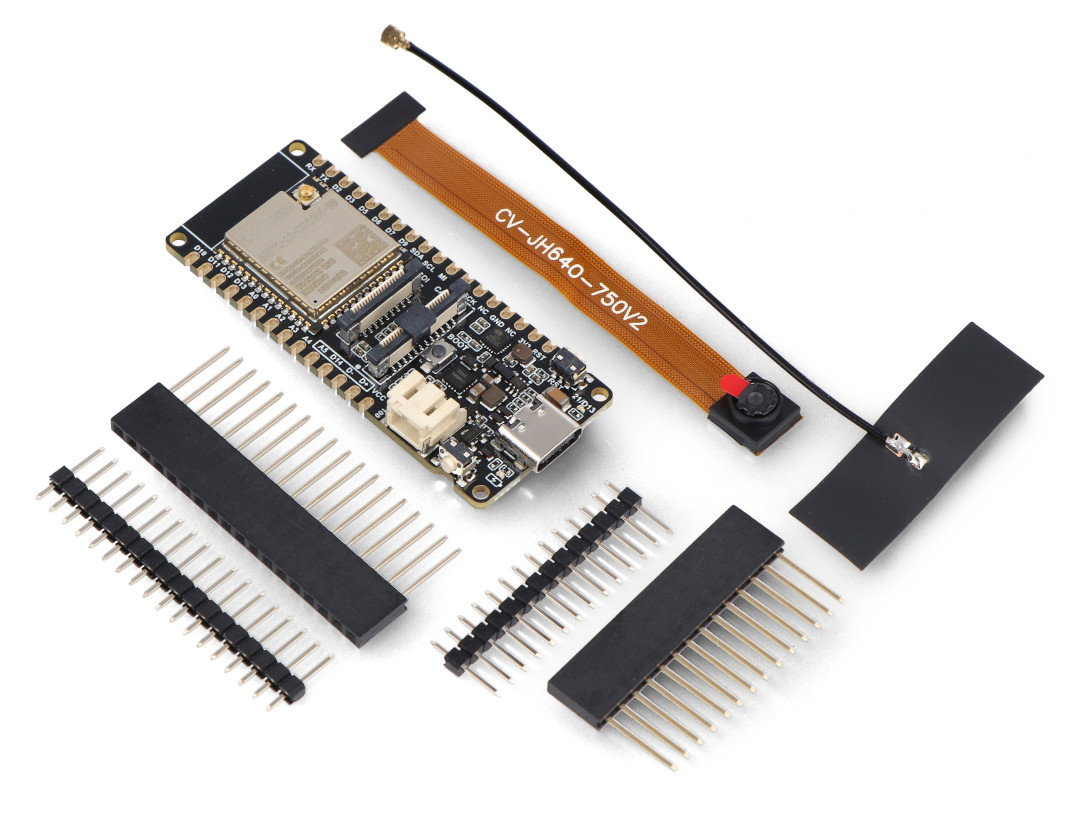

Im Bausatz enthaltene Komponenten.
Nützliche Links
| Name | Wert |
|---|---|
| UC - Mikrocontroller | ESP32-S3 |
| UC - Kern | Tensilica Xtensa LX7 |
| UC - Flash-Speicher | 16MB |
| UC - RAM-Speicher | 8MB |
| UC - Anzahl der Kerne | 2. Dual-Core |
| UC - Timing | 240MHz |
| UC - AC-Konverter | 12-Bit |
| UC - PWM-Kanäle | 8 |
| UC - WiFi-Modul | Ja |
| UC - USB-Schnittstelle | USB-C |
| UC - Bluetooth | Ja |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| UC - SPI-Schnittstelle | Ja |
| UC - Kameraschnittstelle | Ja |
| Kamera - Matrix | OV2640 |
| Breite | 6,6 cm |
| Höhe | 8 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,026 kg |
