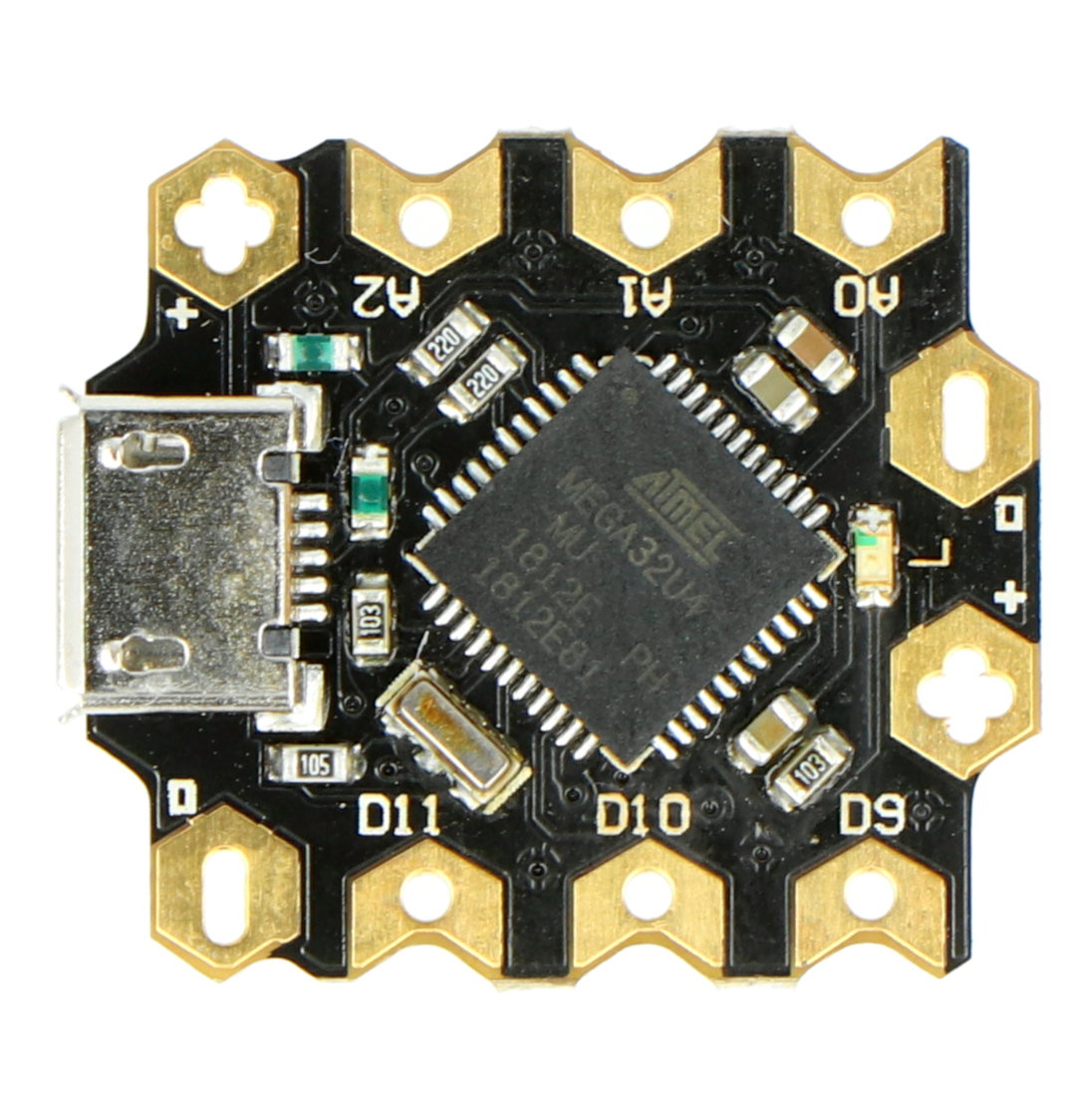

Produktbeschreibung: Käfer - ATmega32u4 - DFRobot DFR0282
Der Beetle ist das kleinste Arduino Leonardo kompatible Board. Das Modul basiert auf dem ATmega32u4-Chip und wird von einem Taktgeber mit einer Frequenz von 16 MHz angesteuert. Es hat 10 digitale, 5 analoge und 4 PWM-Pins. Der microUSB-Anschluss dient zur Stromversorgung und Programmierung des Moduls. Das Board hat einen Arduino Leonardo Bootloader. Es ist die perfekte Lösung für kleine DIY-Projekte. Die Abmessungen der Fliese betragen 22 x 20 mm. Funktioniert mit einer Spannung von 5 V.
Hauptmerkmale des Beetle-Moduls
- Kleine Abmessungen: 22 x 20 mm
- MicroUSB-Anschluss für Stromversorgung und Upload
- V-Schnitt-Verbindungen
- Blaue LED

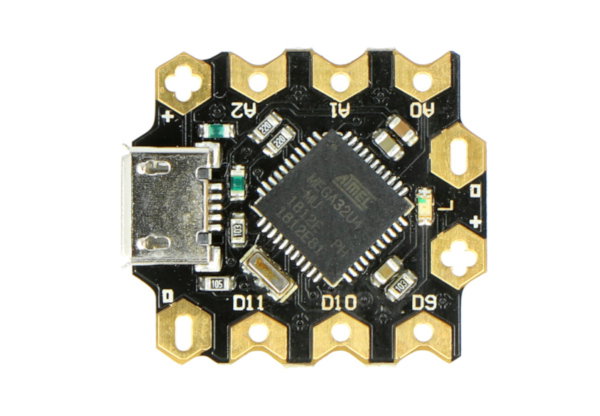

DFRobot Käfer.
DFRobot Beetle - Modul mit dem Chip ATmega32u4.
Beetle-Modulspezifikation
- Mikrocontroller: ATmega32u4
- Taktfrequenz: 16 MHz
- Versorgungsspannung: 5V
- Digitale Ein-/Ausgänge: 10
- PWM-Kanäle: 4
- Analogeingänge: 5
- Uart: 1
- I2C: 1
- microUSB: 1
- Stromanschlüsse: 2
- Flash-Speicher: 32 KB (4kB vom Bootloader belegt)
- SRAM-Speicher: 2,5 kB
- EEPROM-Speicher: 1 kB
- Abmessungen: 22 x 20 x 3,8 mm

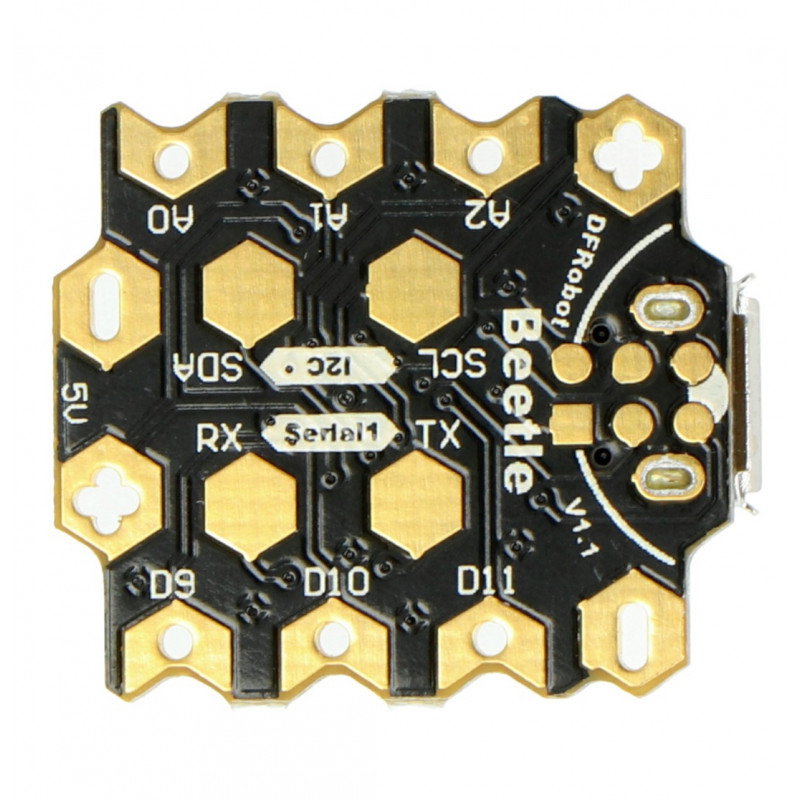

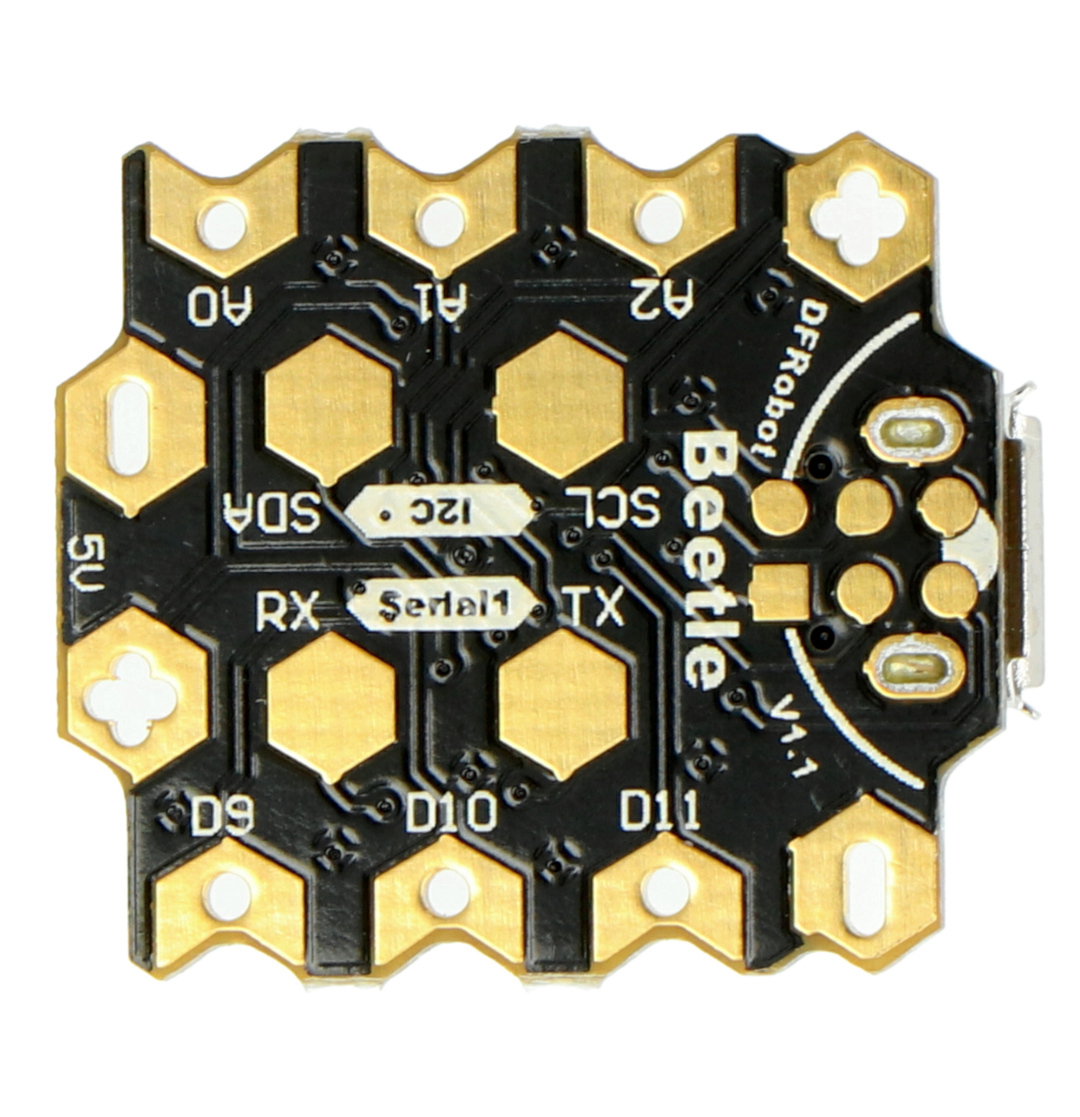

Stifte des Beetle-Moduls
Das DFRobot Beetle-Modul ist mit 10 digitalen Pins, 5 analogen Pins, einer I2C- und einer UART-Schnittstelle ausgestattet.
| Stift | Beschreibung |
|---|---|
| Empfang | UART serieller Kommunikationsempfangsstift. Digitalstift 0. |
| Senden | Pin zur Übertragung der seriellen UART-Kommunikation. Digitalstift 1. |
| SDA | I2C-Daten-Pin. Digitalstift 2. |
| SCL | Clock-Pin der I2C-Schnittstelle. Digitalstift 3. |
| D9 | Digitaler Pin 9 / PWM-Kanal. Analogstift A9. |
| D10 | Digitaler Pin 10 / PWM-Kanal. Analog-Pin A10. |
| D11 | 11 digitaler Pin / PWM-Kanal. |
| A0 | A0 analoger Pin. A0 Digitalstift. |
| A1 | Analog-Pin A1. Digitalstift A1. |
| A2 | Analog-Pin A2. Digitalstift A2. |
| + | 5V Stromanschluss. |
| - | Masse - GND. |
| ICSP | MicroUSB-Anschluss zum Programmieren des Systems. |

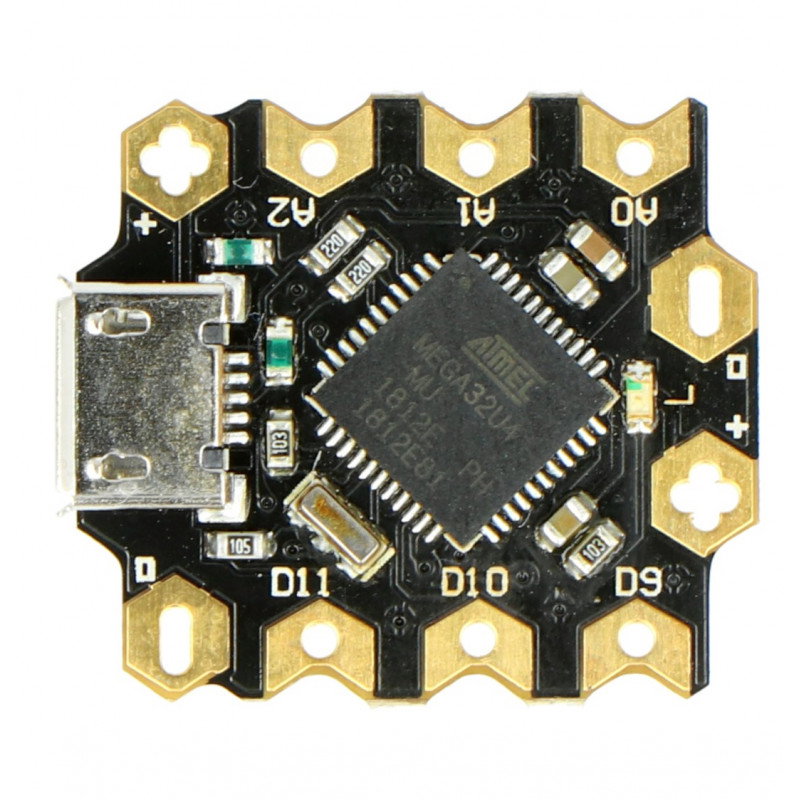

Käfer - ATmega32u4 - DFRobot DFR0282
Beetle DFR0282 von DFRobot ist ein Miniaturboard, das mit Arduino Leonardo kompatibel ist. Das Modul nutzt für den Betrieb den ATmega 32u4 Chip, kommuniziert über UART und I2C und ist zudem mit zehn analogen und fünf digitalen Pins ausgestattet. Dank des hochgeladenen Arduino-Bootloaders können Sie fast sofort mit der Arbeit mit dem Board beginnen.
Die Abmessungen des Beetle betragen nur 22 x 20 x 3,8 mm. Eine so geringe Größe macht das Gerät perfekt für elektronische Miniaturprojekte wie elektrische Zahnbürsten oder Mini-Spionageroboter.
Miniaturplatine kompatibel mit Arduino Leonardo
Dank der Kompatibilität mit Arduino Leonardo kann der Beetle von DFRobot mit verschiedenen Erweiterungen arbeiten, die für ein größeres Board ausgelegt sind. Auf diese Weise können Sie seine Fähigkeiten weiter ausbauen und seine Verwendung in verschiedenen elektronischen Projekten steigern.
In unserem Angebot finden Sie auch originale Arduino Leonardo-Module und andere Generationen dieses Boards, darunter Arduino UNO, Mega, Pro Mini oder Micro. Das Sortiment umfasst auch eine große Auswahl an Erweiterungen und Zubehör, sowohl für originale Arduino-Boards als auch für kompatible Produkte anderer Entwickler (z. B. DFRobot, Adafruit oder Seeedstudio).
