DFRobot W5500 + PoE-Ethernet-Modul – kompatibel mit Arduino

Index: DFR-04278 EAN: 6959420902798

DFRobot-Modul mit AVR Atmega32U4-Mikrocontroller. Ausgestattet mit 20 digitalen Ein-/Ausgängen, davon 7 PWM-Kanäle, 6 analoge und Schnittstellen: UART, SPI, I2C, USB. Diese Version verfügt über einen W5500-Ethernet-Netzwerkcontroller und einen microSD-Kartensteckplatz.

DFRobot W5500 + PoE-Ethernet-Modul – kompatibel mit Arduino
49,90 €
41,93 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: DFRobot

Produktbeschreibung: DFRobot W5500 + PoE-Ethernet-Modul - kompatibel mit Arduino

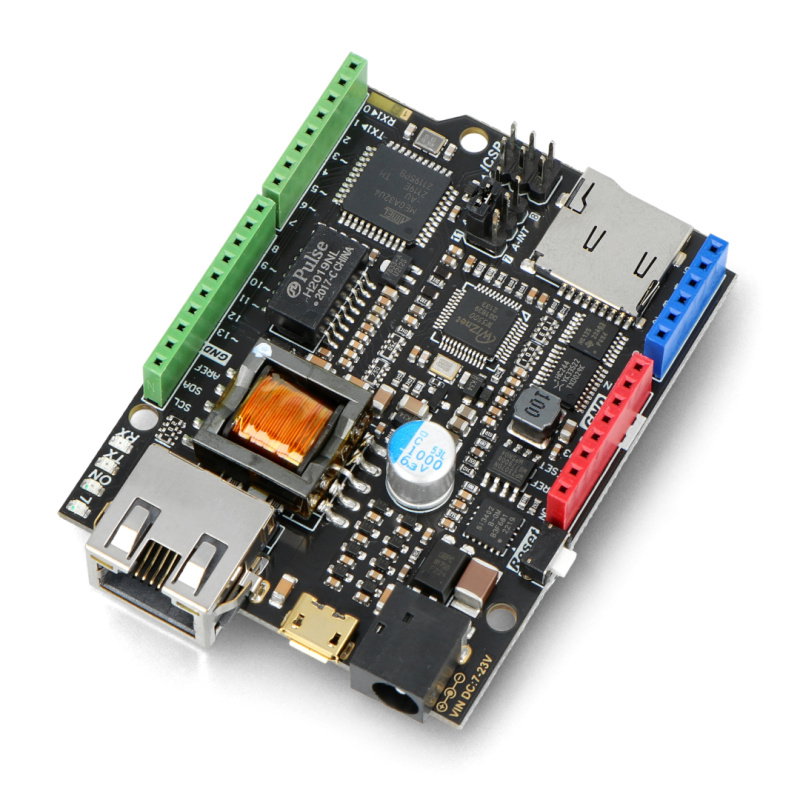

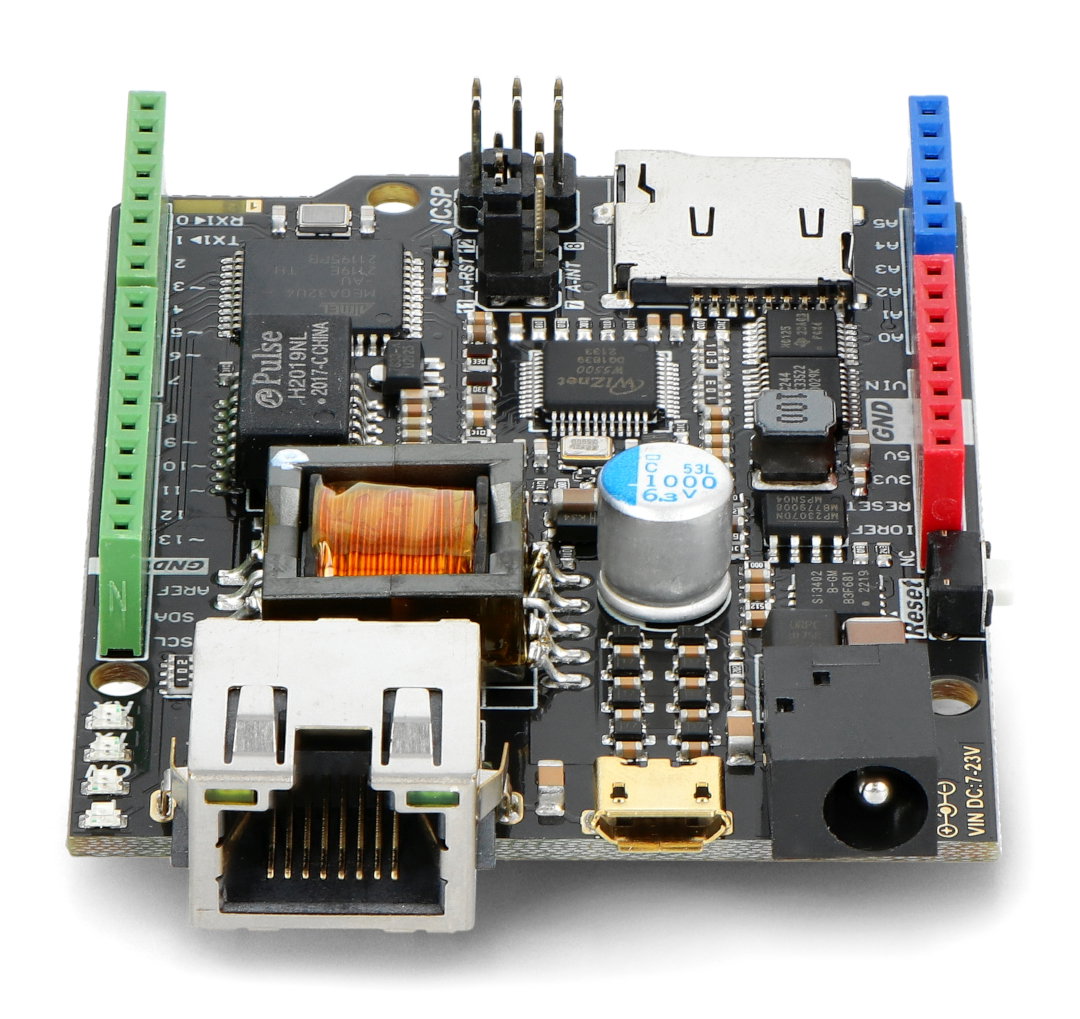

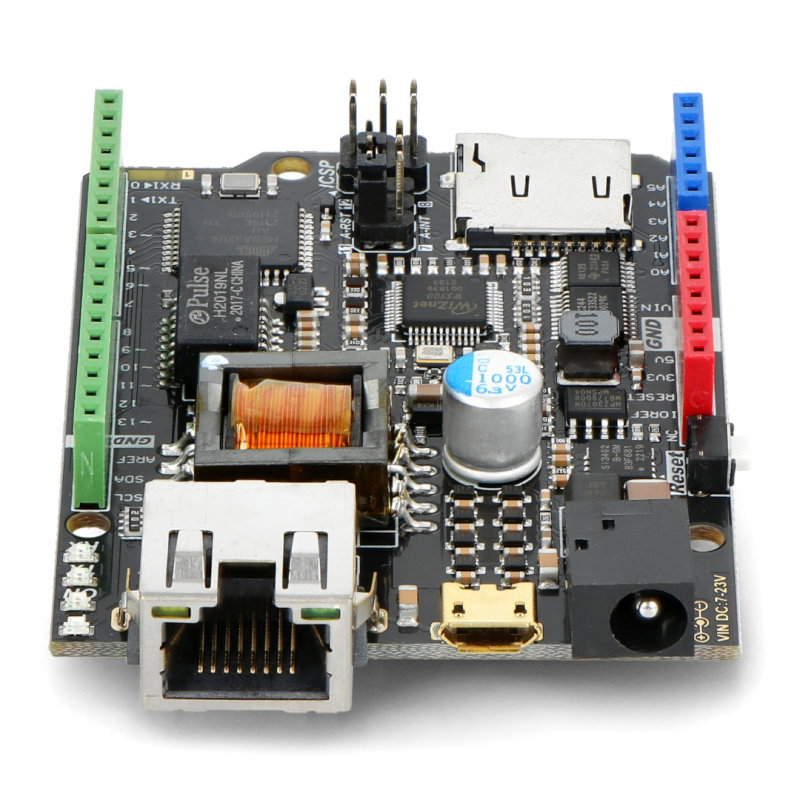

Es ist ein Board, das auf dem bekannten Arduino Leonardo -Modul basiert und zusätzlich mit einem Ethernet-Controller und einem microSD-Speicherkartenleser ausgestattet ist. Dank dieses Geräts kann der Benutzer das Projekt problemlos mit dem Internet (LoT) verbinden, ohne zusätzliche Overlays, die sogenannten Schildów . Der eingebaute microSD-Speicherkartenleser ermöglicht das Speichern von Dateien auf einem externen Datenträger.

moduł Ethernet W5500 - DFRobot - arduino - shield - nakładka - leonardo

Atmega32U4 Mikrocontroller

Das Modul nutzt den von Arduino Leonardo bekannten Atmega32U4-Mikrocontroller aus der AVR-Familie. Es ist mit 20 digitalen Ein-/Ausgängen ausgestattet, von denen 7 als PWM-Ausgänge und 6 als analoge Eingänge genutzt werden können. Das System wird mit einem 16 MHz Taktsignal getaktet. Es hat unter anderem auch: einen microUSB-Anschluss, eine DC-Steckdose, eine RESET-Taste und Kabel zum Anschließen des AVR-Programmierers .

Das Produkt ist mit Arduino kompatibel

Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch .

Spezifikation des W5500-Ethernet-Moduls

  • Versorgungsspannung: 7 V bis 20 V
    • PoE-Eingangsspannung (Power Over Ethernet): 48 V AC/DC (802.3af-Standard)
  • Mikrocontroller: ATmega32u4 bekannt von Arduino Leonardo
    • Anzahl der digitalen Pins: 20
    • Anzahl der PWM-Kanäle: 7
    • Anzahl der analogen Eingänge: 6
    • Strombegrenzung für einen Pin: 40 mA
    • Taktfrequenz: 16 MHz
    • Flash-Speicher: 32 KB (4 KB sind für Bootloader reserviert)
    • SRAM-Speicher: 2 kB
    • EEPROM-Speicher: 1 kB
  • Ethernet-Controller: W5500
  • Eingebauter microSD-Speicherkartenleser
  • Eingebauter RJ45-Anschluss
  • Status-LEDs
  • Fliesengrößen: 73,5 x 53,5 x 15 mm

moduł Ethernet W5500 - DFRobot - arduino - shield - nakładka - leonardo

Das Board kann als eigenständiges Modul arbeiten, es benötigt kein zusätzliches Arduino .

DFRobot W5500 + PoE-Ethernet-Modul – kompatibel mit Arduino

Das Board von DFRobot basiert auf dem beliebten Produkt Arduino Leonardo und ist zusätzlich mit einem Ethernet-W5500-Modul und der Möglichkeit zur Stromversorgung mit PoE-Technologie (Power over Ethernet) ausgestattet. Diese Lösung macht dieses Modell perfekt für IoT- und Gebäudeautomatisierungsanwendungen.

Das Board kann unabhängig arbeiten, aber Sie können es auch an Arduino oder andere Geräte anschließen, die seine Fähigkeiten erweitern. Das DFRobot-Modul ist mit den meisten Shield-Erweiterungen kompatibel, die für Arduino Leonardo-Boards entwickelt wurden.

Ein modernes Board, das mit Arduino Leonardo kompatibel ist

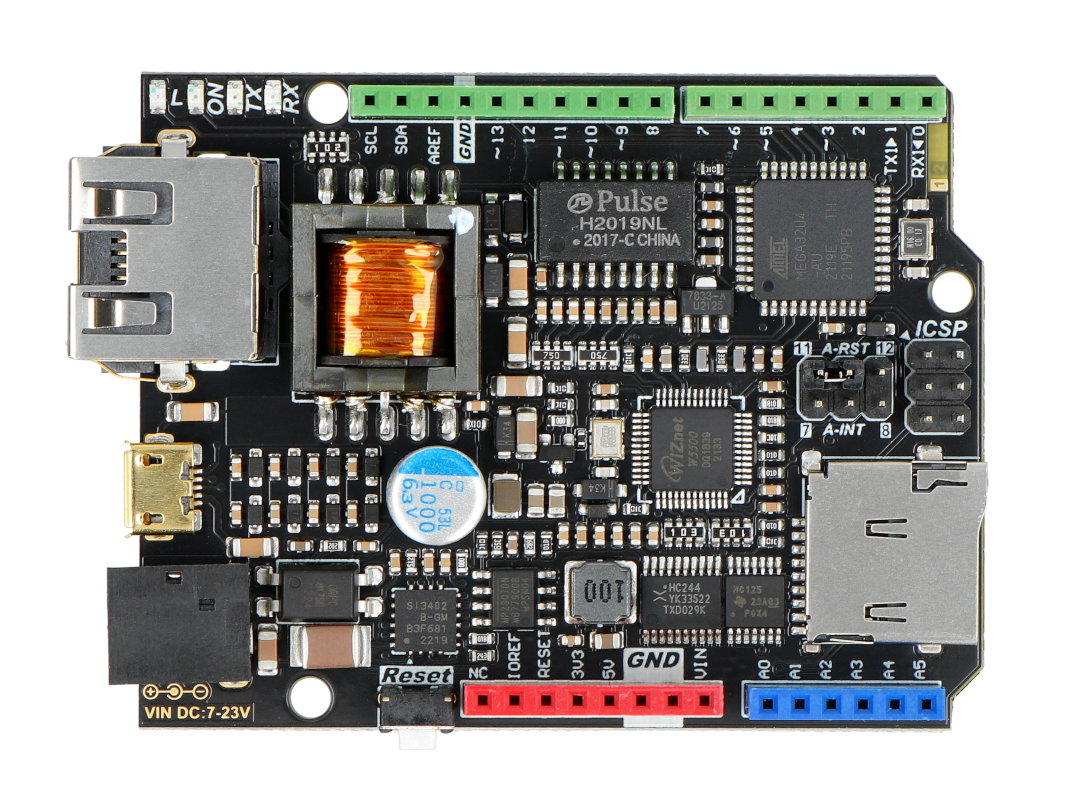

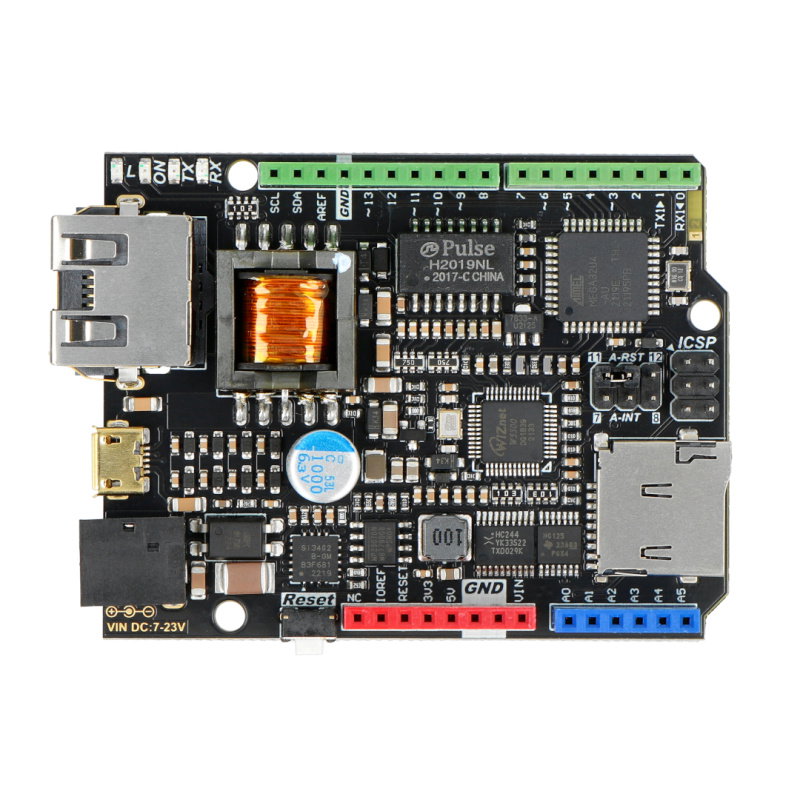

Jeder auf der DFRobot-Platine mit dem W5500-Ethernet- und PoE-Modul verfügbare Anschlusstyp wurde mit einer anderen Farbe gekennzeichnet. Dies erleichtert die Verwendung und verhindert Verwechslungen beim Anschließen. Grüne Pins bedeuten digitale Anschlüsse, blaue - analoge, während rote Farbe Power-Pins symbolisiert.

In unserem Angebot finden Sie auch Original Boards von Leonardo, sowie Arduino Mega, Uno, Pro Mini oder Micro und andere Editionen. Darüber hinaus bieten wir eine große Auswahl an Overlays an, um den Betrieb von Boards zu erweitern, die sowohl mit dem ursprünglichen Arduino als auch mit den von anderen Herstellern, einschließlich DFRobot, erstellten Versionen kompatibel sind.

Stromspannung aus 7,0 V
Stromspannung Nieder 12,0 V
Ausgangsspannung ab 5,0 V
Die Spannung des Ausgangs an 5,0 V
Nominale Ausgangsspannung 5,0 V
UC - Mikrocontroller Atmega32U4
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 1 KB
UC - Flash-Speicher 32 KB
UC - RAM-Speicher 2,5 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 20
UC - analoger Eingang 12
UC - Timing 16 MHz
UC - Ethernet Ja
UC - AC-Konverter 10-bit
UC - PWM-Kanäle 7
UC - USB-Schnittstelle microUSB
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
PAKETBREITE 6 cm
PAKETHÖHE 8 cm
PAKETTIEFE 2 cm
PAKETGEWICHT 0.03 kg
