DFRobot Mega 2560 v3.3 - kompatibel mit Arduino
Das DFRobot-Modul ist vollständig kompatibel mit Arduino Mega R3. Es verfügt über 54 digitale Ein-/Ausgänge, 15 PWM-Kanäle, 16 analoge Eingänge und beliebte Kommunikationsschnittstellen. Farbige Stecker erleichtern die Identifizierung der Pins.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: DFRobot Mega 2560 v3.3 - kompatibel mit Arduino
DFRduino ist voll kompatibel mit dem beliebten Arduino Mega 2560 R3 Modul. Dies bedeutet, dass es über die Arduino IDE mit den verfügbaren Bibliotheken programmiert werden kann. Overlays, die sog Arduino Shield funktioniert auch mit dem DFRobot-Modul.
Das Board enthält einen ATmega 2560 Mikrocontroller, ausgestattet mit 54 digitalen Ein-/Ausgängen, von denen 15 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 16 als analoge Eingänge genutzt werden können. Das System wird mit einem 16 MHz Taktsignal getaktet. Das Modul verfügt außerdem über: USB-Typ-B-Anschluss, Gleichstrombuchse, RESET-Taste und Klemmen zum Anschließen des AVR-Programmierers.
DFRobot Mega 2560 v3.3 - kompatibel mit Arduino.
Botland ist offizieller Distributor der Open-Source-Hardware von DFRobot. Jeder Robotiker und Praktiker aufstrebender Technologien hat mindestens einmal von den DFRobot-Lösungen gehört, die vor allem rund um Arduino entstehen. In unserem Sortiment finden Sie ausschließlich originale DFRobot-Produkte.

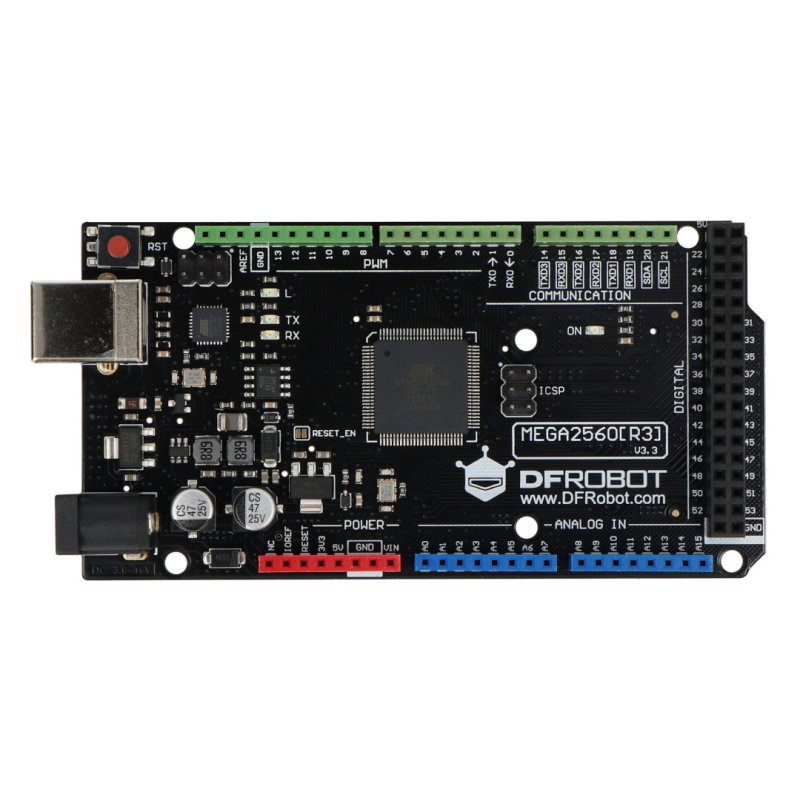

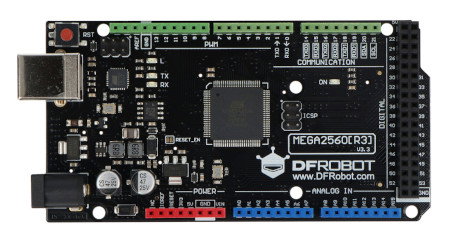

DFRobot Mega 2560 v3.3.
Führt

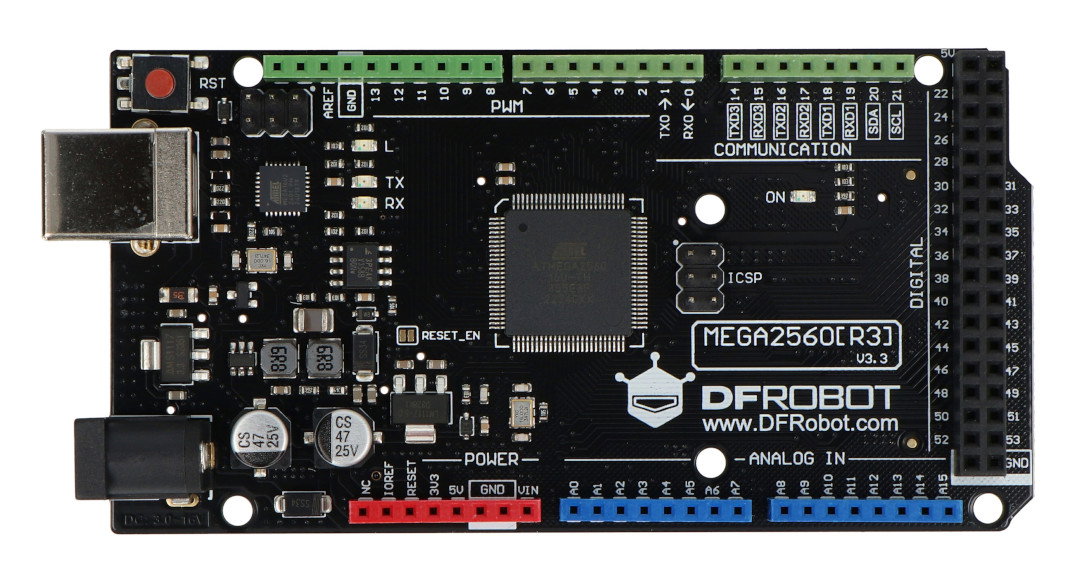

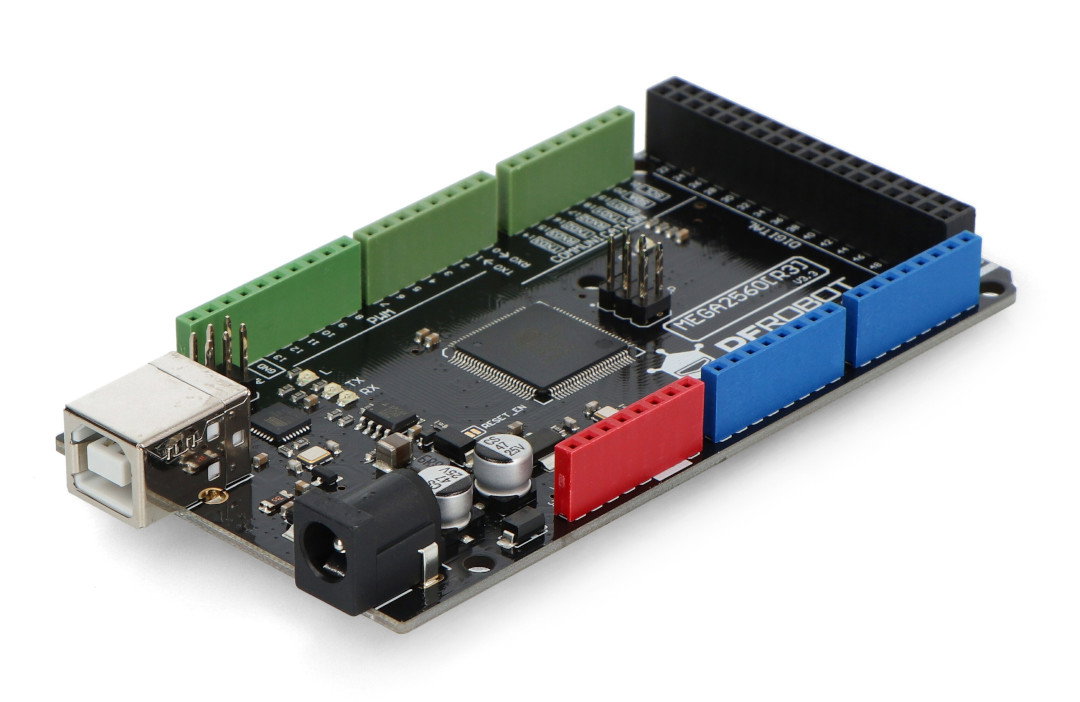

Die Firma DFRobot hat farbige Stecker eingeführt, die die Identifizierung der Pins erleichtern:
- rot - Stromanschlüsse,
- blau - analoge Pins,
- grün - digitale Stifte.
Leistung
Das Modul kann über ein USB-Kabel und ein externes Gerät, wie z. B. ein Netzteil, eine Batterie oder einen Akkumulator, mit Strom versorgt werden. Das Umschalten der Stromquelle erfolgt automatisch. Das Netzteil wird an eine Standard-DC-Buchse angeschlossen. Die Batterie oder andere Quelle wird an die Pins des POWER-Anschlusses angeschlossen.
Programmierung
Die Entwicklung und Installation der Software ist dank der kostenlosen Arduino IDE Umgebung möglich. Der implementierte Bootloader ermöglicht es Ihnen, das Programm direkt über das USB-Kabel zu versenden. Der ISCP-Anschluss ermöglicht den Anschluss eines externen AVR-Programmierers. Eine ausführliche Beschreibung finden Sie in der Dokumentation und im Tutorial.
Spezifikation DFRobot Mega 2560 v3.3
- Versorgungsspannung: 7 V bis 12 V
- Programmiert über USB mit dem zwischengeschalteten Mikrocontroller Atmega16u2
- Voll kompatibel mit Arduino Mega 2560 R3
- Mikrocontroller: ATmega 2560
- Maximale Taktfrequenz: 16 MHz
- SRAM-Speicher: 8 kB
- Flash-Speicher: 256 kB (8 kB reserviert für Bootloader)
- EEPROM-Speicher: 4 kB
- E/A-Anschlüsse: 54
- PWM-Ausgänge: 15
- Anzahl der analogen Eingänge: 16 (Kanäle des A/C-Wandlers)
- Serielle Schnittstellen: UART, SPI, I2C
- Externe Interrupts
- Anschluss: USB-Typ-B-Buchse ( USB-Kabel separat erhältlich)
- Gelöteter ISP-Anschluss
- Fliesengrößen: 100 x 53 x 15 mm
- Gewicht: 70 g

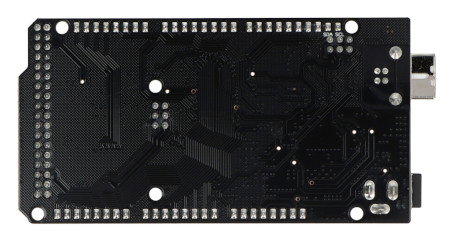

Programmiert über USB mit dem zwischengeschalteten Mikrocontroller Atmega16u2.
Um DFRduino auszuführen, schließen Sie das System mit einem USB-Kabel an den Computer an und wählen Sie das Arduino Mega-Board in der Arduino IDE-Umgebung aus. |
DFRobot Mega 2560 v3 - kompatibel mit Arduino
Das Gerät ist ein Board, das mit dem beliebten Arduino Mega 2560 R2-Modul kompatibel ist. Das bedeutet, dass alle Zubehörteile, die über GPIO-Pins angeschlossen und für dieses Arduino-Modell vorgesehen sind, auf den DFRobot Mega 2560 v3 passen.
Das Gerät basiert auf dem Mikrocontroller ATmega 2560, dank dem die Arbeit am Gerät reibungslos und angenehm ist. Das Gerät verfügt über bis zu 54 digitale E/A-Ports, von denen 14 als PWM-Pins und 16 als analoge Eingänge (z. B. für analoge Sensoren) verwendet werden können.
Board kompatibel mit Arduino Mega
Die richtige Versorgungsspannung für die Platine sollte zwischen 7 V und 12 V liegen. Die maximale Taktfrequenz des Gerätes beträgt 16 MHz (für die Belange dieses Gerätetyps ein relativ hoher Wert).
In unserem Angebot finden Sie weitere Module und Abdeckungen, die mit Geräten wie Arduino Uno, Arduino Leonardo oder Arduino Pro Mini kompatibel sind.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 5,0 V |
| Stromspannung Nieder | 12,0 V |
| Ausgangsspannung ab | 5,0 V |
| Die Spannung des Ausgangs an | 5,0 V |
| Nominale Ausgangsspannung | 5,0 V |
| UC - Mikrocontroller | ATmega2560 |
| UC - Kern | 8-Bit-AVR |
| UC - EEPROM-Speicher | 4 KB |
| UC - Flash-Speicher | 256 KB |
| UC - RAM-Speicher | 8 KB |
| UC - Anzahl der Kerne | 1. Single-Core |
| UC - Digitale Stifte | 54 |
| UC - analoger Eingang | 16 |
| UC - Timing | 16 MHz |
| UC - AC-Konverter | 10-bit |
| UC - PWM-Kanäle | 15 |
| UC - USB-Schnittstelle | USB-B |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - SPI-Schnittstelle | Ja |
| Breite | 7 cm |
| Höhe | 13,5 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,05 kg |
