Sense HAT (C) - multifunktionaler Umgebungssensor - Shield für Raspberry Pi - Waveshare 23229*

Index: WSR-22397
Sense HAT (C) ist ein multifunktionales Modul, das mit einer Reihe von Umgebungssensoren ausgestattet ist. Es hat die Form eines HAT-Overlays und ist mit dem Raspberry Pi kompatibel. Es verfügt über integrierte IMU-Sensoren (mit denen Sie die Ausrichtung bestimmen können) wie Gyroskop, Beschleunigungsmesser, Magnetometer sowie einen Temperatursensor , Feuchtigkeits-, Luftdruck- und Farbsensor. Das Shield ist außerdem mit dem SGM58031 -System ausgestattet - einem 4-Kanal-16-Bit-Präzisions-ADC-Wandler.
Sense HAT (C) - multifunktionaler Umgebungssensor - Shield für Raspberry Pi - Waveshare 23229*
26,00 €
21,85 € zzgl. MwSt.
Lieferung 5 pcs geplant für 2024-04-12
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: Sense HAT (C) - Multifunktionaler Umgebungssensor - Schild für Raspberry Pi - Waveshare 23229

Sense HAT (C) ist ein multifunktionales Modul, das mit einer Reihe von Umgebungssensoren ausgestattet ist. Es hat die Form eines HAT-Overlays und ist mit dem Raspberry Pi kompatibel. Es verfügt über eingebaute IMU-Sensoren (zur Bestimmung der Ausrichtung) wie ein Gyroskop , Beschleunigungsmesser , Magnetometer sowie einen Temperatursensor , Feuchtigkeits-, Luftdruck- und Farbsensor. Das Overlay wurde außerdem mit dem SGM58031 -System ausgestattet - einem 4-Kanal-16-Bit-Präzisions-ADC-Wandler, mit dem Sie zusätzliche Peripheriegeräte anschließen können. Sense HAT (C) verwendet den I2C -Bus für die Kommunikation. Es arbeitet mit einer Spannung von 5 V.

Das Produkt ist mit dem Raspberry Pi kompatibel

Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die eine ausführliche Bedienungsanleitung sowie nützliche Entwicklungsressourcen enthält.

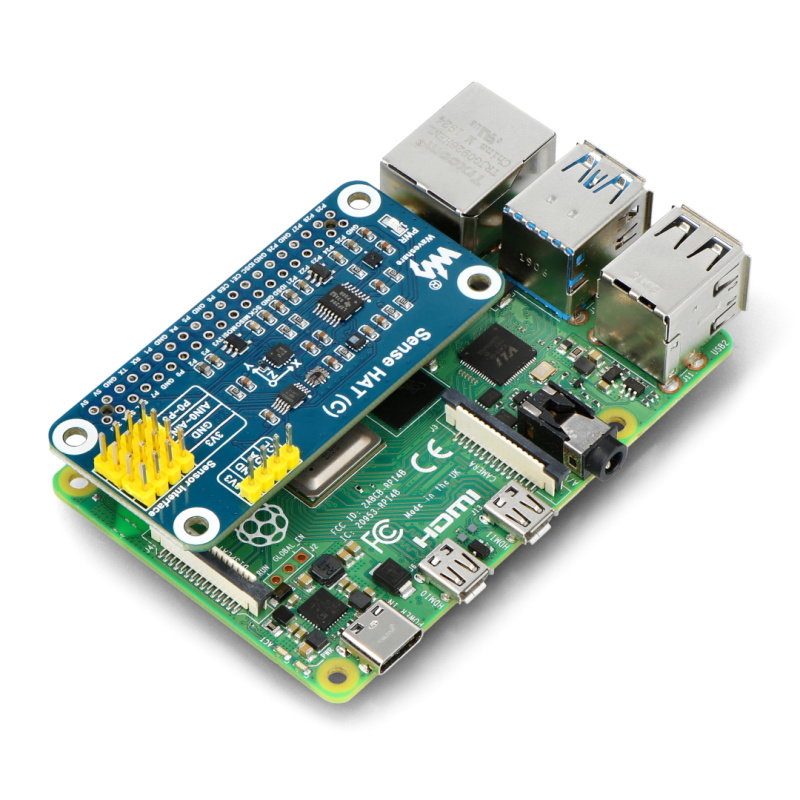

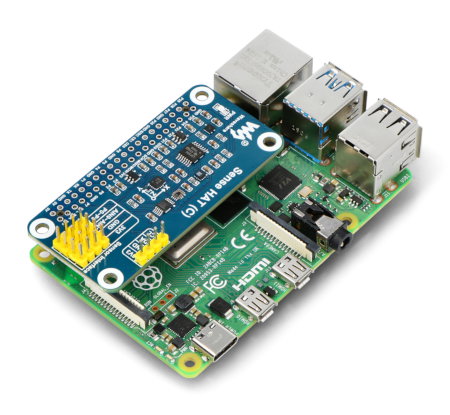

Sense HAT(C) von Waveshare. Raspberry Pi muss separat erworben werden.

Sense HAT(C) von Waveshare. Raspberry Pi muss separat erworben werden.

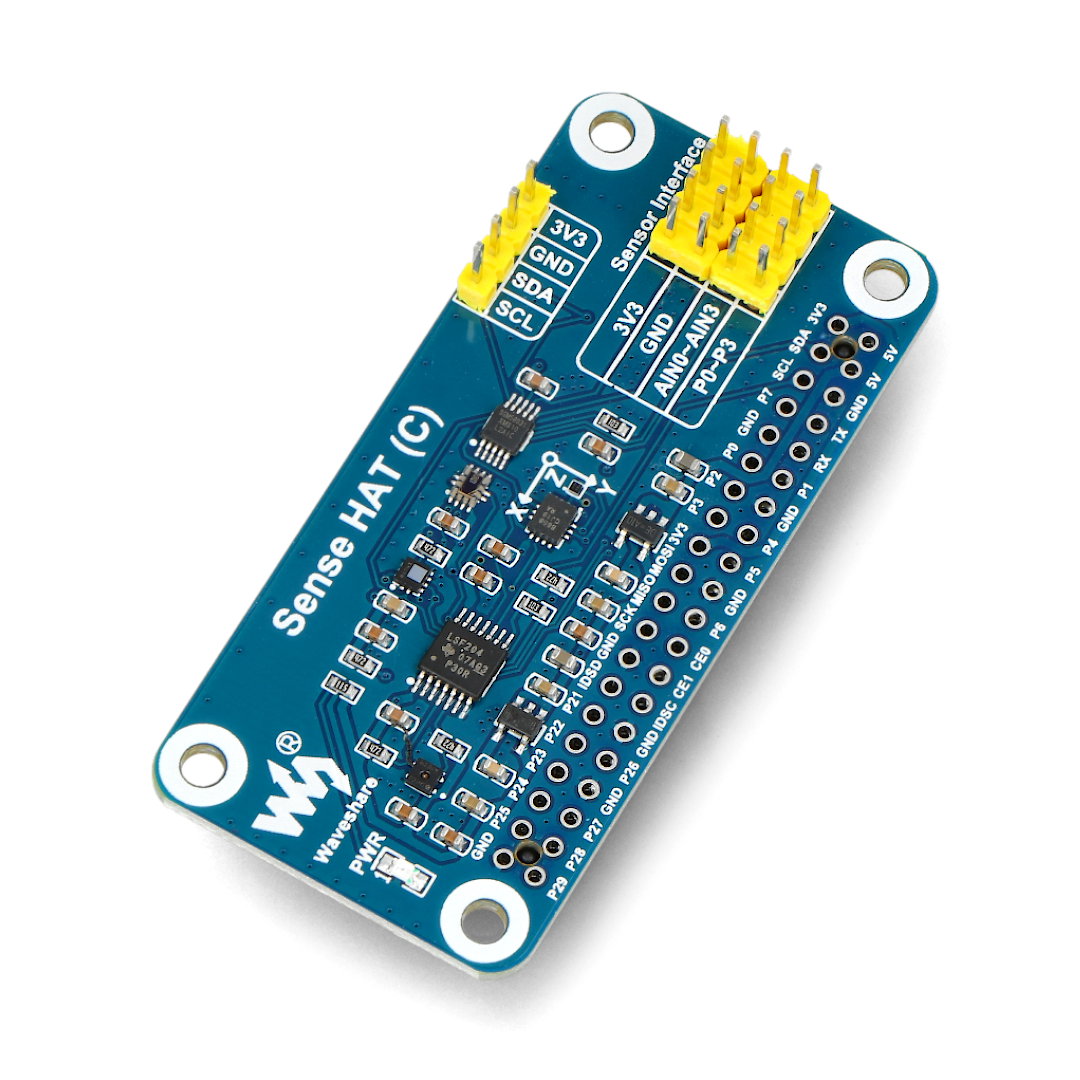

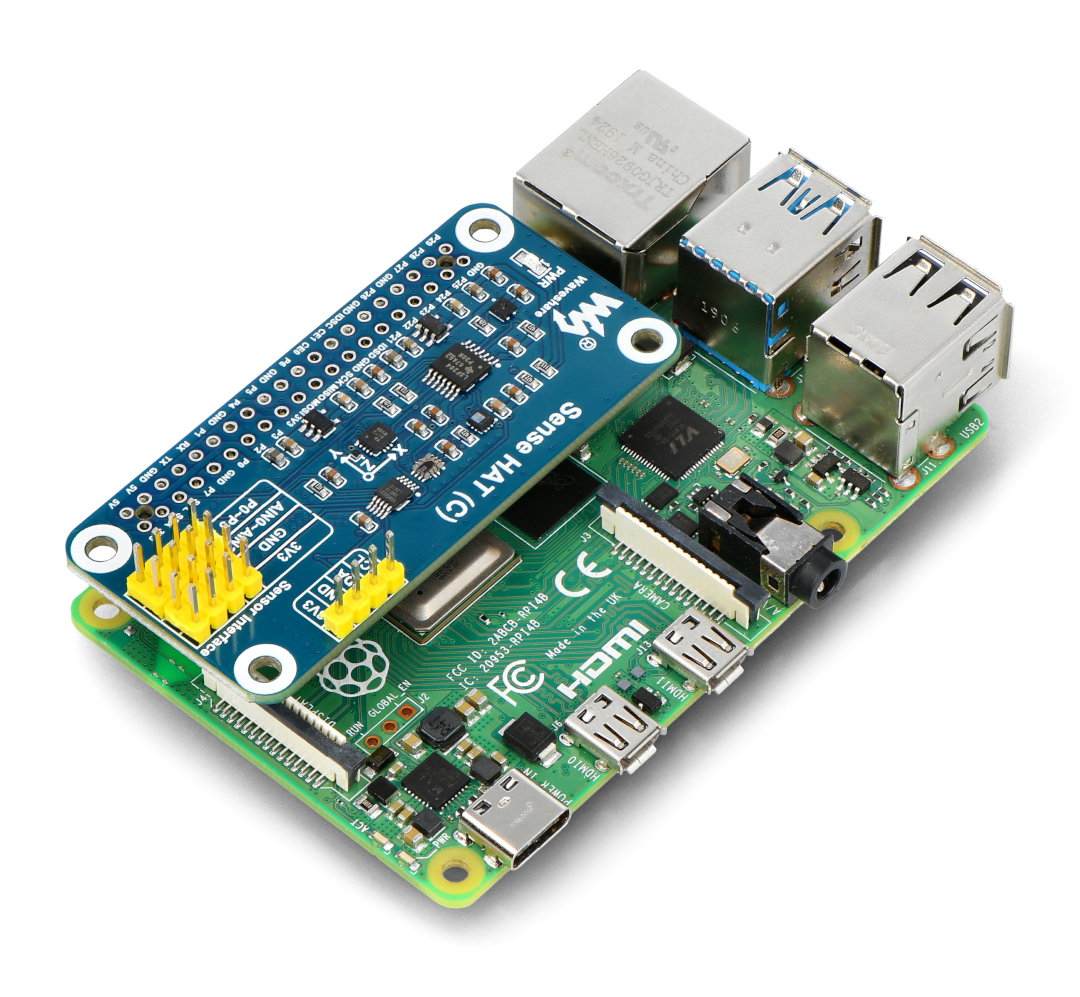

Die Abschirmung hat Pins entsprechend der Position der GPIO-Anschlüsse im Raspberry Pi.

Besonderheiten des Overlays

  • Pins entsprechend der Lage der GPIO-Anschlüsse im Raspberry Pi
  • Eingebaute Bewegungssensoren QMI8658C und AK09918 – 3-Achsen-Beschleunigungsmesser, 3-Achsen-Gyroskop und 3-Achsen-Magnetometer
  • Eingebauter digitaler Temperatur- und Feuchtigkeitssensor SHTC3, mit dem Sie die Umgebung überwachen können
  • Eingebauter barometrischer Drucksensor LPS22HB
  • Eingebauter Farbsensor TCS34725, mit dem Sie die Farbe eines Objekts in der Nähe identifizieren können
  • Kommunikation über I2C-Schnittstelle
  • Der Hersteller stellt Beispiele und Entwicklungsressourcen zur Verfügung (Beispiele für Raspberry Pi / Arduino / STM32)

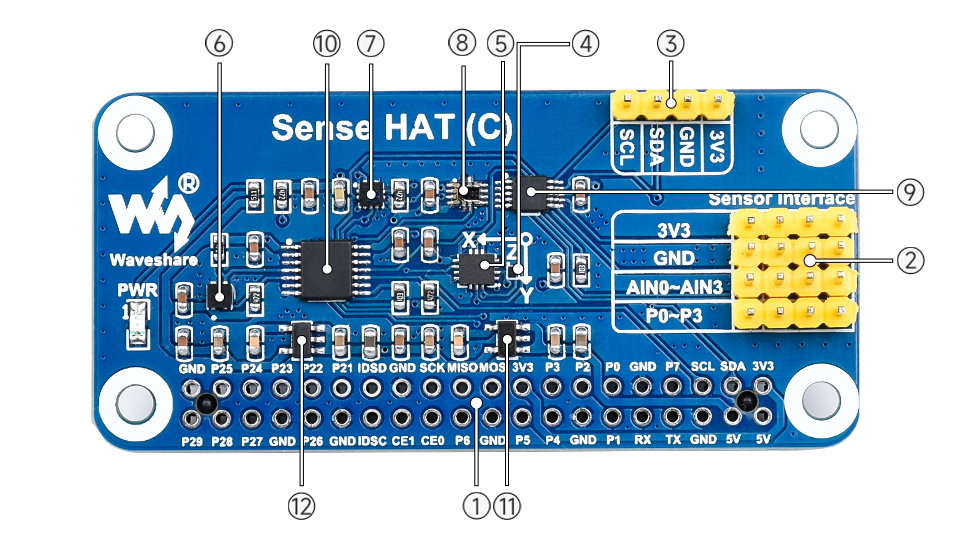

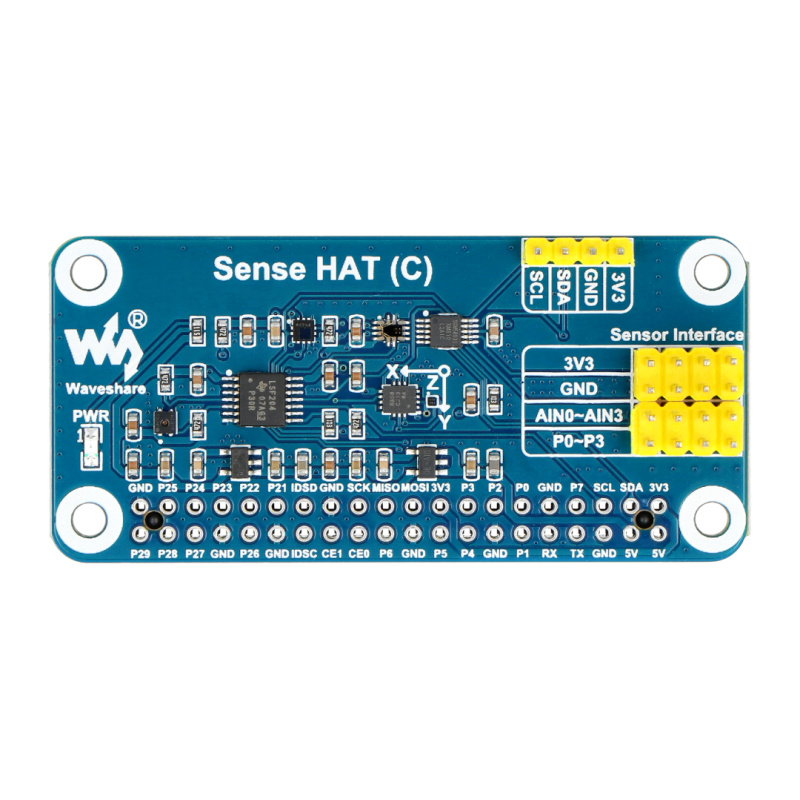

Anordnung der Elemente auf dem Overlay

  1. GPIO-Pins kompatibel mit Raspberry Pi
  2. Anschlüsse für zusätzliche Peripheriegeräte
  3. I2C-Anschlüsse zum Anschluss an Module wie STM32
  4. IMU-Sensor AK09918
  5. IMU-Sensor QMI8658C
  6. Temperatur- und Feuchtigkeitssensor SHTC3
  7. Luftdrucksensor LPS22HB
  8. Farbsensor TCS34725
  9. ADC-Wandler SGM58031
  10. 4-Kanal-Spannungspegelumsetzer LSF0204PWR
  11. 3,3-V-Linearregler RT9193-33
  12. RT9193-18 1,8-V-Linearregler

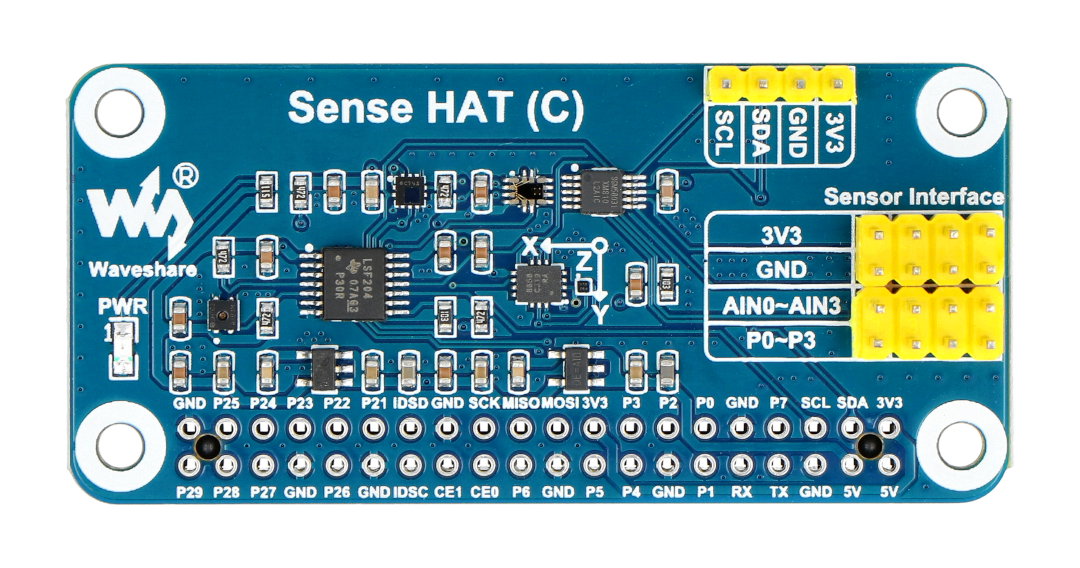

Anordnung der Elemente auf dem Overlay.

Anordnung der Elemente auf dem Overlay.

Anschlüsse des Overlays.

Anschlüsse des Overlays.

Pin-Beschreibung

  • 5V - Stromanschluss
  • GND - Systemmasse
  • SDA - Datenleitung des I2C-Busses
  • SCL - Taktleitung des I2C-Busses

Technische Spezifikation überlagern

  • Zweck: für Raspberry Pi
  • Eingebaute Sensoren: Gyroskop, Beschleunigungsmesser, Magnetometer, Temperatur, Feuchtigkeit, Luftdruck, Farbsensor
  • Kommunikationsschnittstelle: I2C-Bus
  • Plattenabmessungen: 65 x 30,5 mm

Technische Spezifikation des IMU-Sensors

  • Eingebauter Chip: QMI8658C
  • I2C-Schnittstellenadresse: 0x6B
  • Auflösung: 16 Bit
  • Beschleunigungsmesser:
    • Messung: Beschleunigung
    • Bereich: ± 2, ± 4, ± 8, ± 16 g (konfigurierbar)
  • Gyroskop:
    • Messung: Winkelgeschwindigkeit
    • Bereich: ± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048 °/s (konfigurierbar)

Technische Spezifikation des Magnetometers

  • Eingebauter Chip: AK09918
  • I2C-Schnittstellenadresse: 0x0C
  • Auflösung: 16 Bit
  • Messung: Magnetfeld
  • Bereich: ± 4900 µT

Technische Spezifikation des Temperatur- und Feuchtigkeitssensors

  • Eingebauter Chip: SHTC3
  • I2C-Schnittstellenadresse: 0x70
  • Temperaturmessbereich: -30°C bis 100°C (Genauigkeit ± 0,2°C)
  • Feuchtigkeitsmessbereich: 0 % bis 100 % RH (Genauigkeit ± 2 % RH)

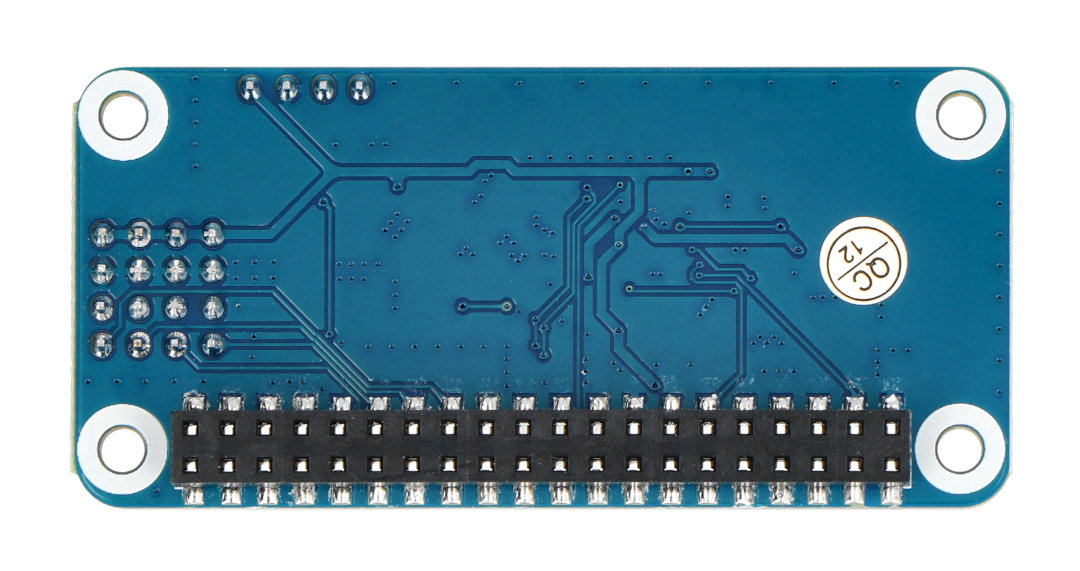

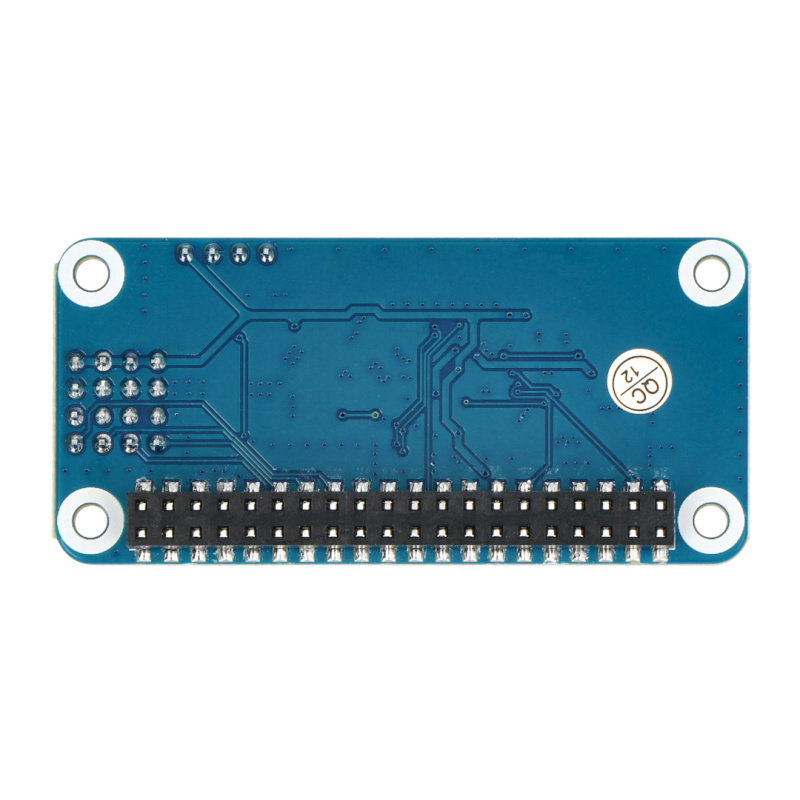

Die Auflage hat 4 Befestigungslöcher.

Die Auflage hat 4 Befestigungslöcher.

Sense HAT (C) - multifunktionaler Umgebungssensor - Shield für Raspberry Pi - Waveshare 23229* Sense HAT (C) - multifunktionaler Umgebungssensor - Shield für Raspberry Pi - Waveshare 23229*

Technische Spezifikation des Drucksensors

  • Eingebauter Chip: LPS22HB
  • I2C-Schnittstellenadresse: 0x5C
  • Messbereich: von 260 hPa bis 1260 hPa
  • Messgenauigkeit: ± 0,025 hPa

Technische Daten des Farbsensors

  • Eingebauter Chip: TCS34087
  • I2C-Schnittstellenadresse: 0x29
  • Verstärkungsfaktor: 0,5×, 1×, 2×, 4×, 8×, 16×, 32×, 64×, 256×, 512×, 1024×, 2048×

Technische Spezifikation des Konverters

  • Eingebauter Chip: SGM58031
  • Genauigkeit: 16 Bit
  • I2C-Schnittstellenadresse: 0x48

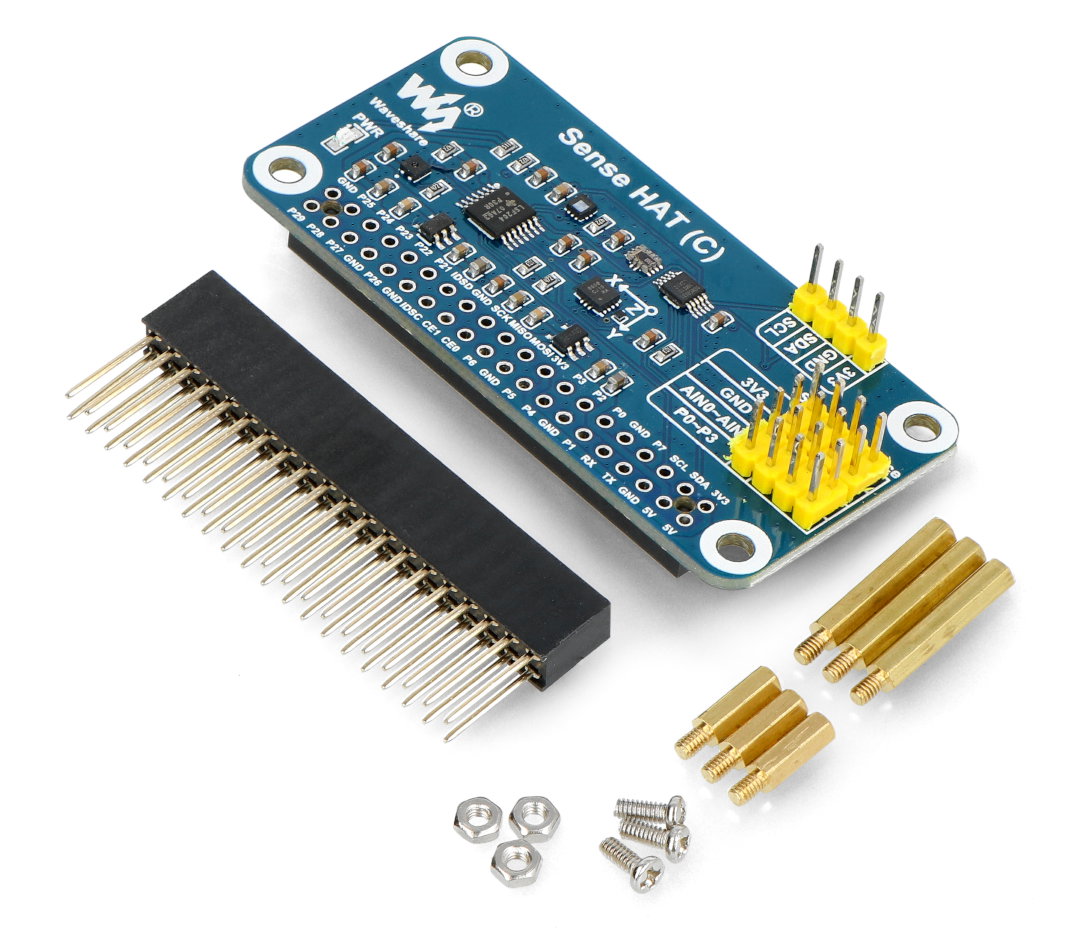

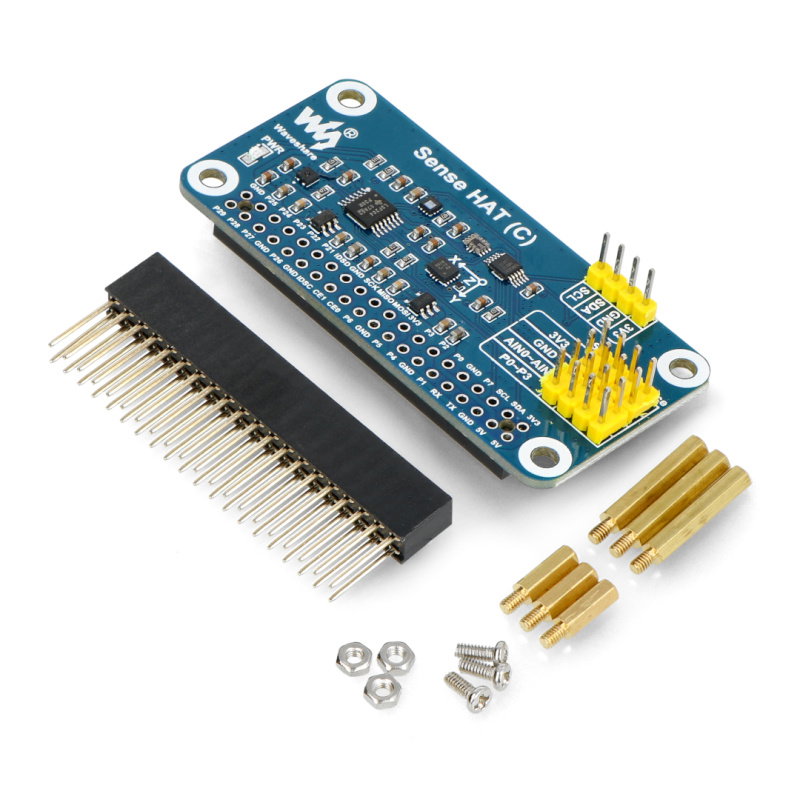

Inhalt des Kits

  • Sense HAT (C) - multifunktionaler Umgebungssensor - Overlay für Raspberry Pi
  • 2x20-polige Buchsenleiste mit langen Leitungen
  • Befestigungselemente - Schrauben und Distanzstücke

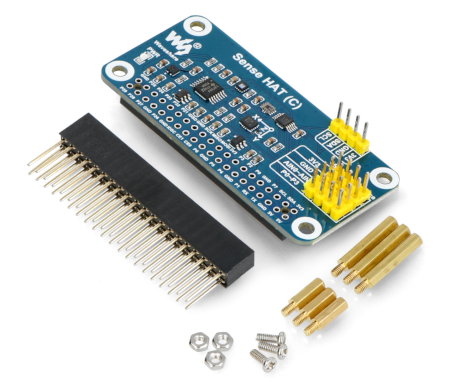

Kit-Inhalt

Komponenten im Set enthalten.

PAKETBREITE 7 cm
PAKETHÖHE 5 cm
PAKETTIEFE 2.5 cm
PAKETGEWICHT 0.026 kg
