Produktbeschreibung: CAN Expansion HAT - 2-Kanal isoliertes CAN Overlay für Raspberry Pi - MCP2515 + SN65HVD230 - Waveshare 17912.
Das CAN Expansion HAT ist ein Overlay für Raspberry Pi von Waveshare, das den CAN-Bus erweitert. Es bietet eine zweikanalige CAN 2.0-Kommunikation mit den MCP2515- und SI65HVD230-Chips und gewährleistet die Stabilität und Sicherheit der Datenübertragung. Ein eingebauter digitaler Isolator und die Isolierung der Stromversorgung schützen vor Störungen und Überspannungen. Das Modul ist mit einem TVS SM24CANB, Unterstützung für 3,3 V / 5 V-Spannungen, einem schaltbaren 120 Ω-Widerstand und einer SPI-Schnittstelle ausgestattet. Der standardmäßige 40-polige GPIO-Anschluss garantiert volle Kompatibilität mit Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B+ / 4B / 5. Es ist ideal für Anwendungen im Automobil- und Industriebereich.
Das Produkt ist mit Raspberry Pi und Arduino kompatibel!
Der Hersteller stellt ein Benutzerhandbuch zur Verfügung, das unter anderem Beispielprogrammcodes und Anweisungen zum Anschluss des Overlays enthält.

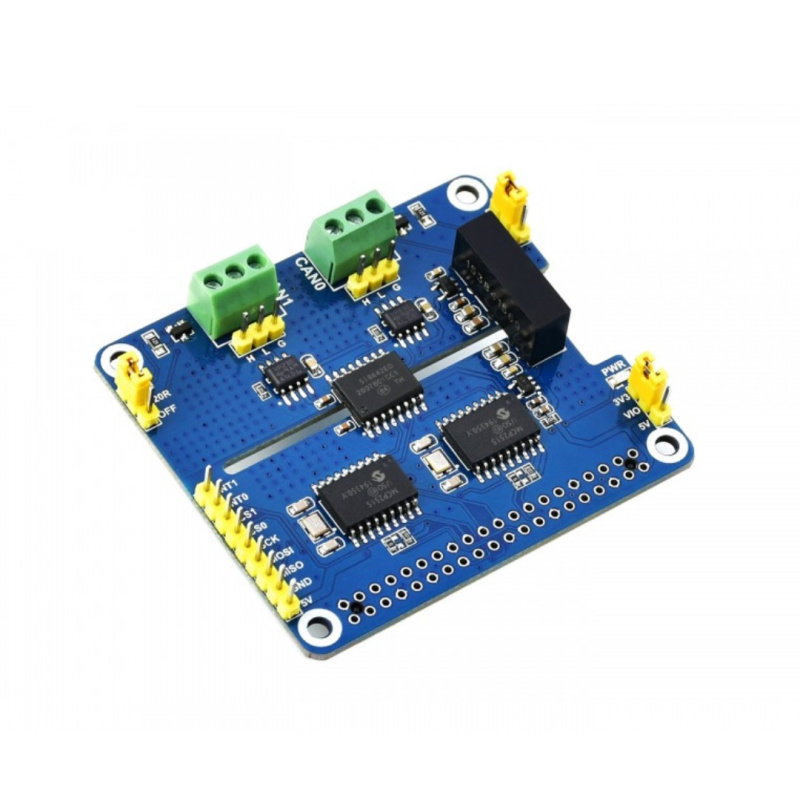

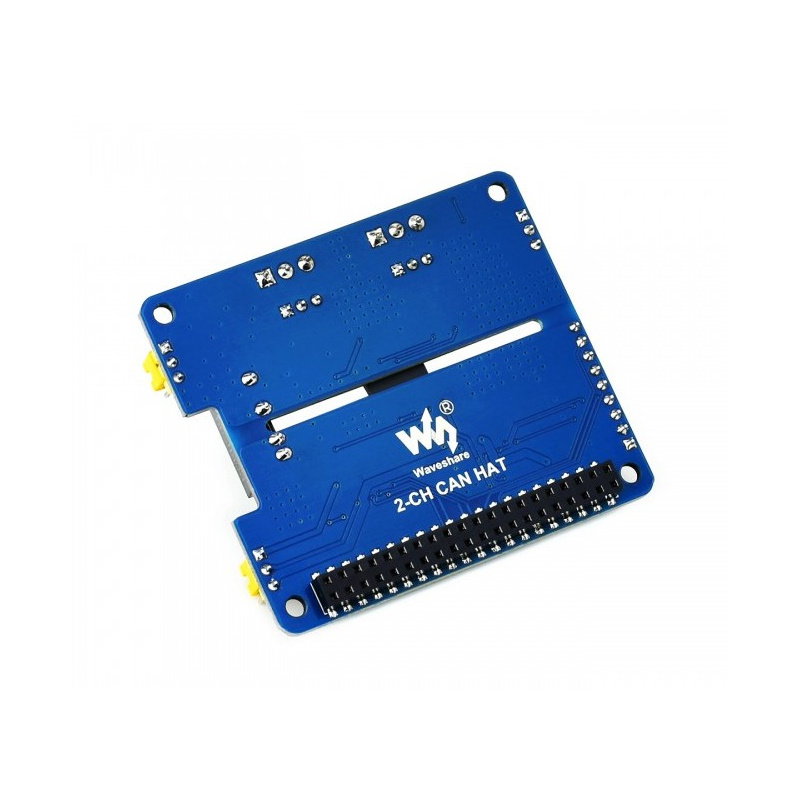

CAN Expansion HAT - 2-Kanal isoliertes CAN-Overlay für Raspberry Pi - MCP2515 + SN65HVD230 - Waveshare 17912.

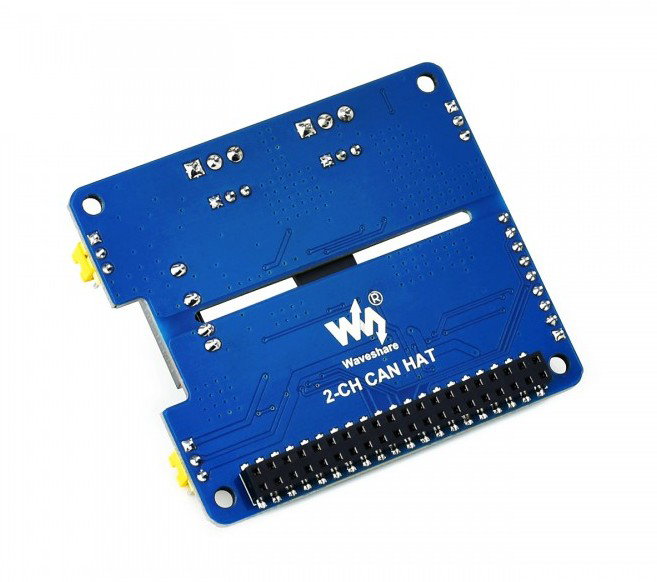

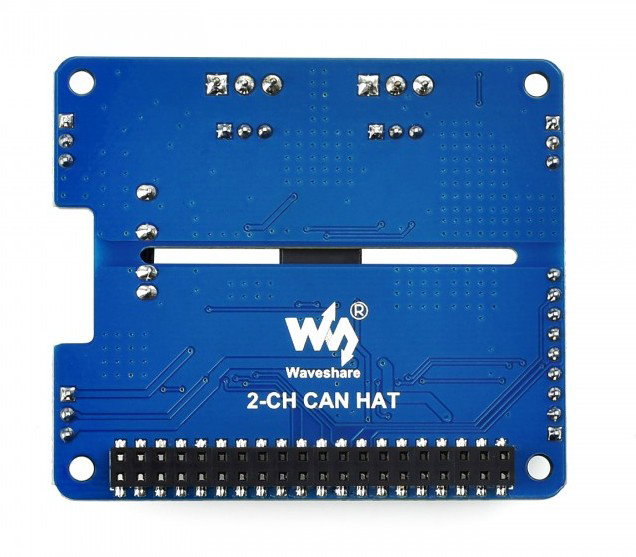

Das Overlay hat einen 40-poligen GPIO-Anschluss.
Hauptmerkmale des CAN Expansion HAT
- Zweikanal-CAN: CAN2.0-Kommunikation dank MCP2515 und SI65HVD230
- Leistungs- und Signalisolierung: gewährleistet Stabilität und Schutz vor Störungen
- ESD-Schutz: TVS SM24CANB schützt vor Überspannung und elektrostatischer Aufladung
- Spannungsunterstützung 3,3 V / 5 V: über Jumper konfigurierbar
- 120 Ω Abschlusswiderstand: schaltbar zur Übertragungsoptimierung
- Raspberry Pi-Kompatibilität: Standard 40-Pin GPIO-Anschluss

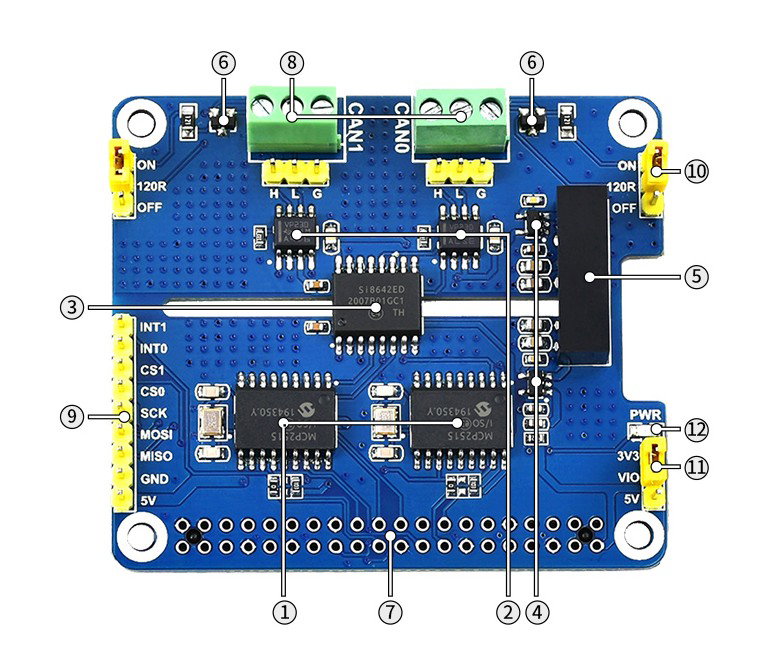

Anordnung der Komponenten auf dem Frontend
- MCP2515-Steuerung
- Sender/Empfänger SI65HVD230
- Digitaler Isolator SI8642ED
- Spannungsversorgung RT9193-33
- Speisetrenner-Modul B0505LS-1W
- TVS-Diode SM24CANB
- Raspberry Pi 40-poliger Standard-GPIO-Anschluss
- CAN-Bus-Schraubklemme
- MCU-Steuerpins zur Verwendung mit Motherboards wie Arduino
- Schalter für 120 Ω Abschlusswiderstand
- Logikpegel-Schalter 3,3 V / 5 V
- Stromversorgungsanzeige

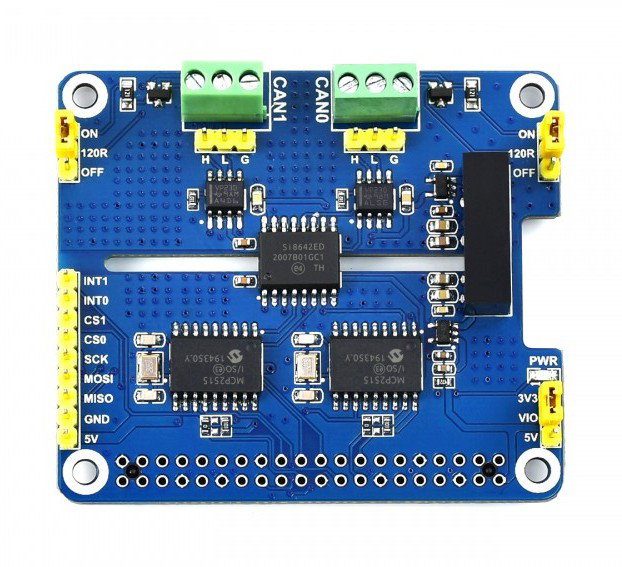

Komponenten auf der CAN Expansion HAT Platine.

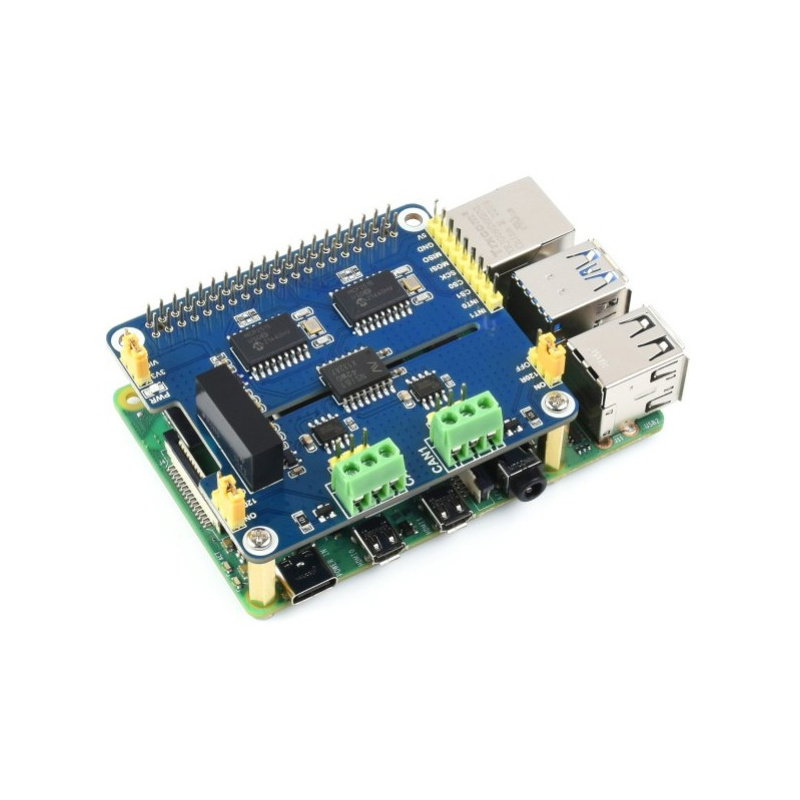

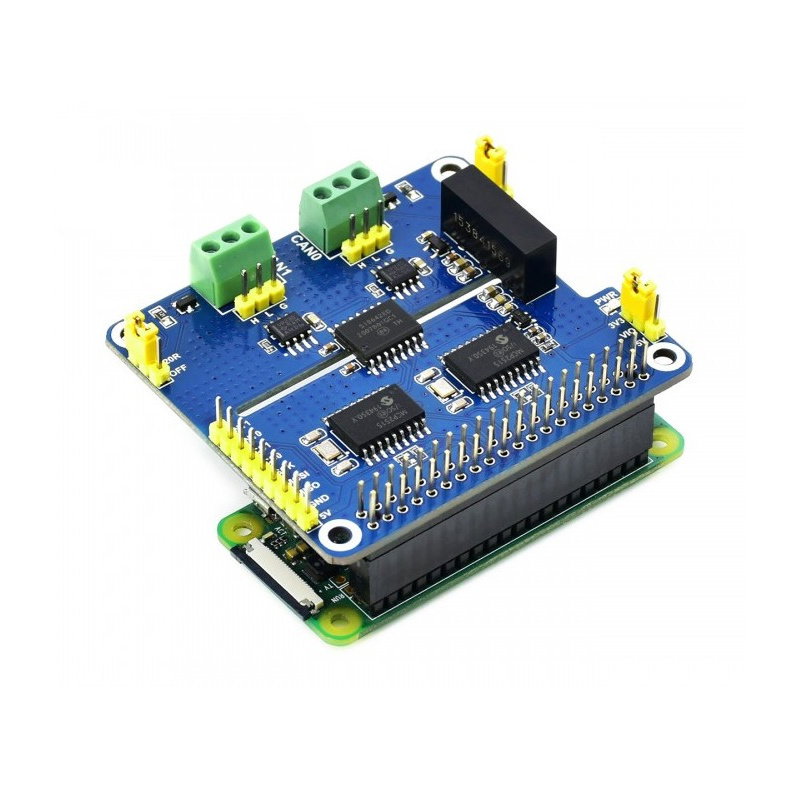

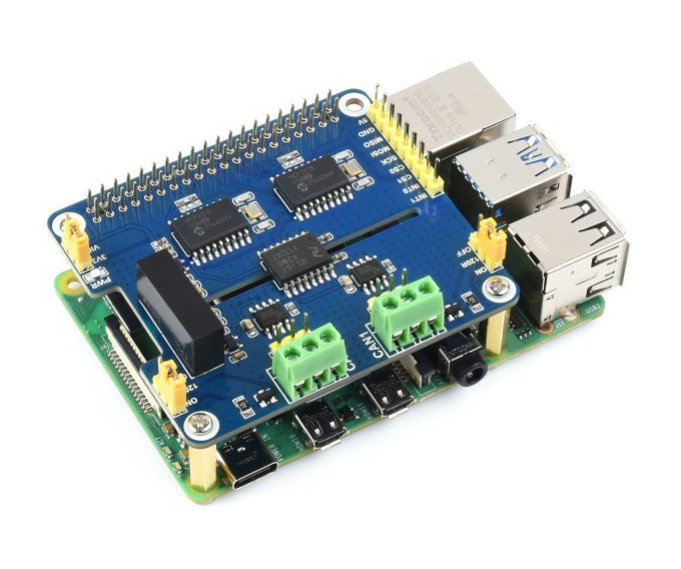

Das Overlay ist mit vielen Raspberry Pi-Modellen kompatibel.
Anschluss und Kompatibilität mit Raspberry Pi
Das Modul unterstützt den Raspberry Pi Zero, 2B, 3B, 4B und 5 über einen standardmäßigen 40-poligen GPIO-Anschluss. SPI muss in der Systemkonfiguration aktiviert werden. Die Verwendung von Abstandshaltern wird für eine stabile Montage und zum Schutz vor Kurzschlüssen empfohlen. Änderungen an der Datei config.txt sind erforderlich, um das Modul für den Betrieb mit CAN0 und CAN1 zu konfigurieren.
Technische Daten CAN Expansion HAT
- Typ: CAN-Erweiterungshut
- Eingebettete Schaltung: MCP2515 und SI65HVD230
- Versorgungsspannung: 5 V
- Logische Spannung: 3,3 V / 5 V
- Schnittstelle: SPI
- Abmessungen: 65 x 56,5 mm
Inhalt des Kits
- 1x CAN Expansion HAT - 2-Kanal isoliertes CAN Overlay für Raspberry Pi - MCP2515 + SI65HVD230 - Waveshare 17912
- 1x Header 2x20pin Buchse
- 1x Satz Schrauben und Abstandshalter
Nur das Overlay ist Gegenstand dieses Verkaufs - der Raspberry Pi muss separat erworben werden.
