Produktbeschreibung: CAN FD Expansion HAT - 2-Kanal isoliertes CAN FD Overlay - für Raspberry Pi - Waveshare 17075
CAN FD Expansion HAT ist ein von Waveshare hergestelltes Overlay , das den CAN - Bus erweitert . Unterstützt das ursprüngliche CAN 2.0 -Protokoll und die CAN FD -Erweiterung mit höherem Datendurchsatz. Es hat zwei Kanäle . Mit vielen eingebauten Schutzschaltungen, einschließlich 500-W-Überspannungsschutz, ESD-Schutz, Kurzschlussschutz und galvanischer Trennung, ist die Kommunikation definitiv sicherer und viel zuverlässiger . CAN FD Expansion HAT hat zwei eingebaute Systeme: MCP2518FD – CAN-Controller und MCP2562FD – Bus-Transceiver.

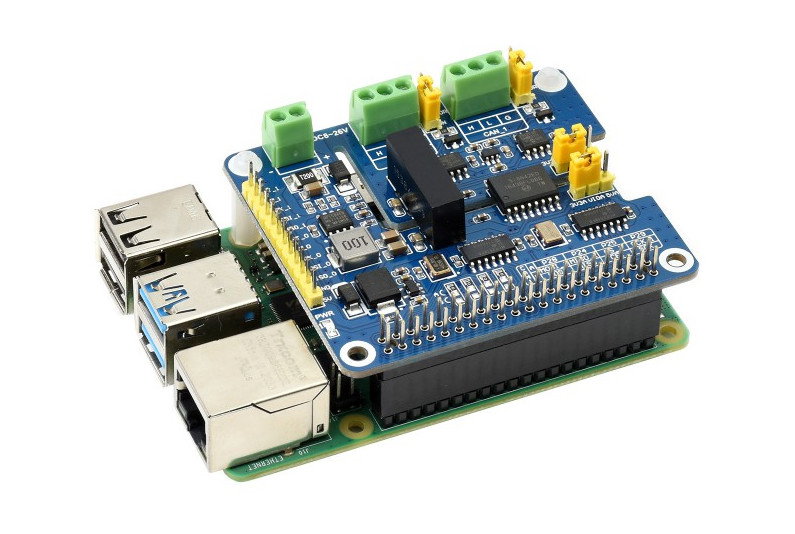

Kombination aus CAN FD Expansion HAT und Raspberry Pi. Verkaufsgegenstand ist nur das Shield - der Raspberry Pi muss separat erworben werden.
Das Produkt ist mit Raspberry Pi und Arduino kompatibel!
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die unter anderem Beispiel-Programmcodes oder Anleitungen zum Anschließen des Schirms enthält.

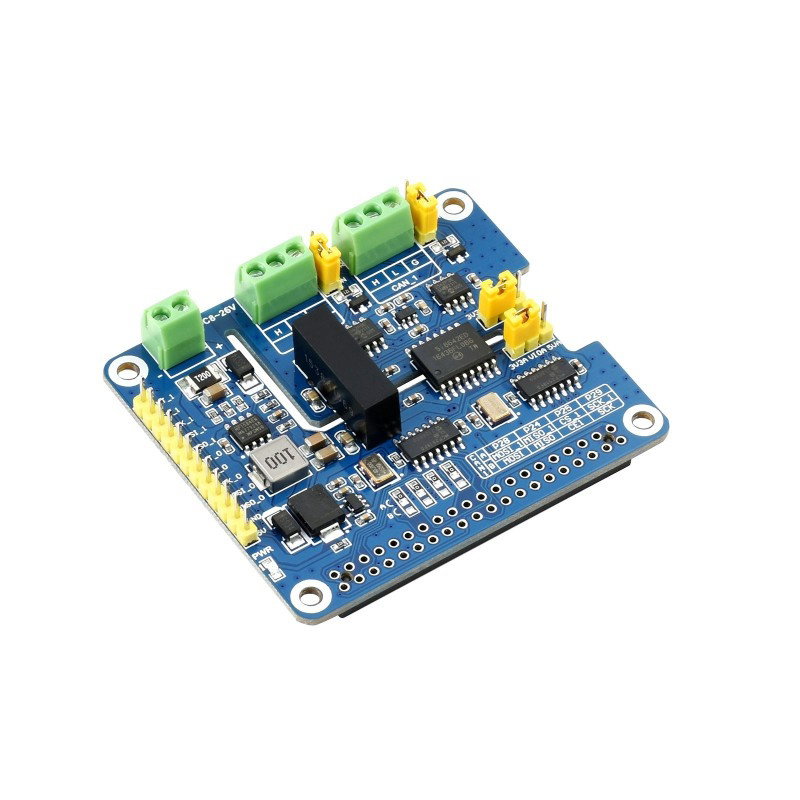

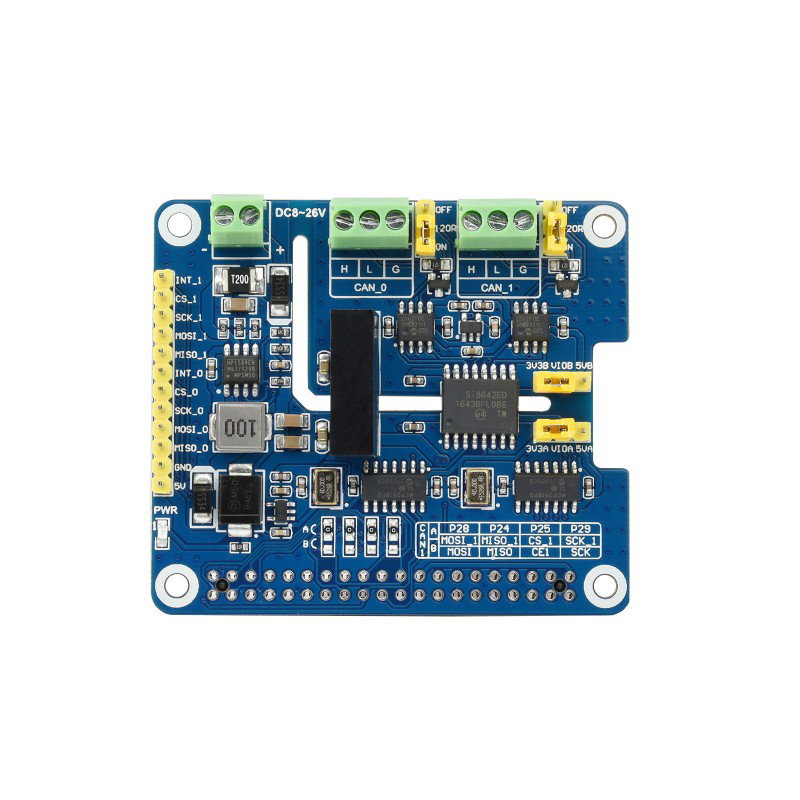

2-Kanal isoliertes CAN-FD-Shield für Raspberry Pi.
CAN FD Erweiterungs-HAT-Funktionsübersicht
- Ausgestattet mit einem 40PIN GPIO-Anschluss für Rapberry Pi
- Auch kompatibel mit Jetson Nano und Arduino
- Es unterstützt sowohl traditionelle CAN 2.0- als auch CAN FD-Protokolle
- Ausgestattet mit Breakout-SPI-Steuerpins, die für den Anschluss an Host-Steuerplatinen wie STM32 / Arduino ausgelegt sind
- Eingebaute elektrische Isolierung - isolierte Spannung bis zu 5 kV, stabiler Betrieb, viel höhere Entstörungsfähigkeit
- Eingebauter Überspannungsschutz, ESD-Schutz, Kurzschlussschutz und damit - sicherere Kommunikation
- Eingebauter Spannungsregler 3,3 V / 5 V
- Eingebauter 120 Ohm Abschlusswiderstand, Jumper konfigurierbar
- Der Hersteller stellt Programmierressourcen und Anleitungen zur Verfügung (Beispiele für Raspberry Pi / Arduino)
Technische Spezifikation des Overlays
- Typ: CAN- und CAN-FD-Erweiterungs-Overlay
- Eingebauter Chip: MCP2518FD und MCP2562FD
- Anzahl der Kanäle: 2
- Kommunikationsschnittstelle: SPI
- Versorgungsspannung:
- 5V über Raspberry Pi
- von 8 V bis 26 V DC an der Schraubklemme
- Logikpegel: 3,3 V / 5 V
- Overlay-Maße: 65 x 56,5 mm
Inhalt des Kits
- CAN-FD-Erweiterungs-HAT
- Stiftleiste 2x20pol Buchse - 1 Stk
- Schrauben - 4 Stück
- Nylon-Abstandshalter - 2 Stück

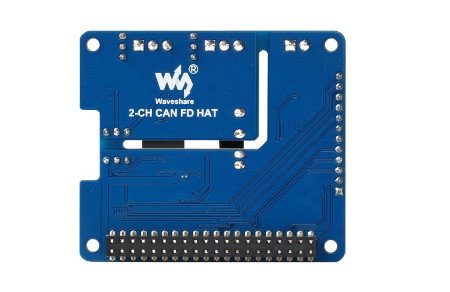

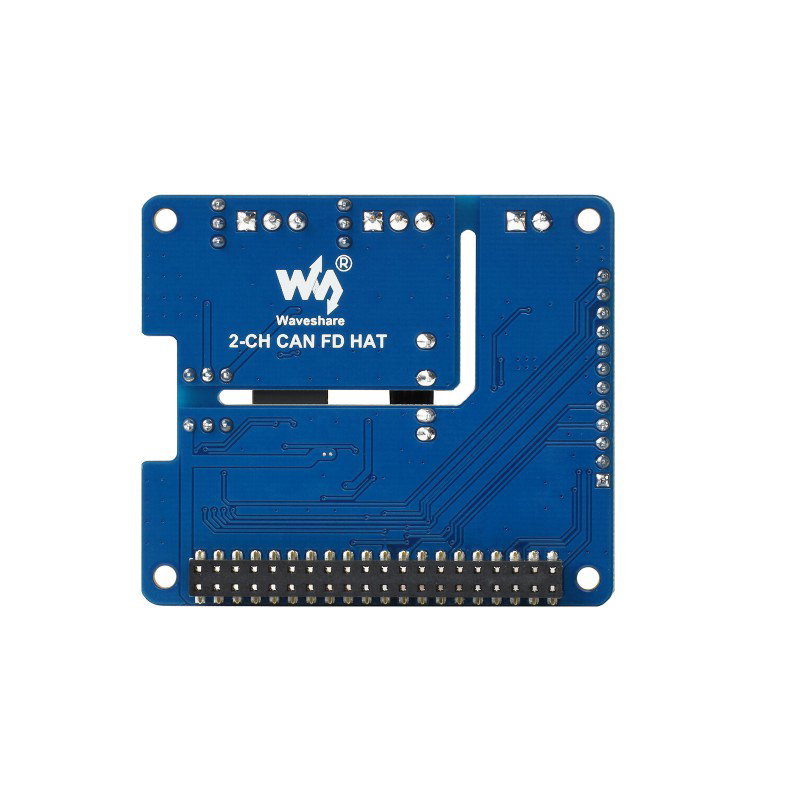

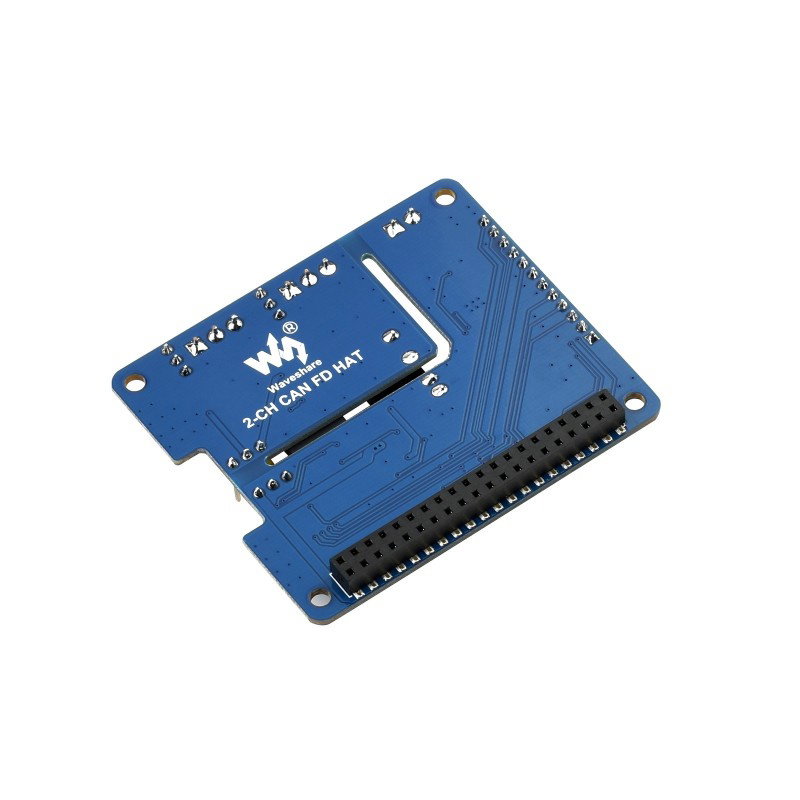

CAN-FD-Erweiterungs-HAT – Rückansicht.

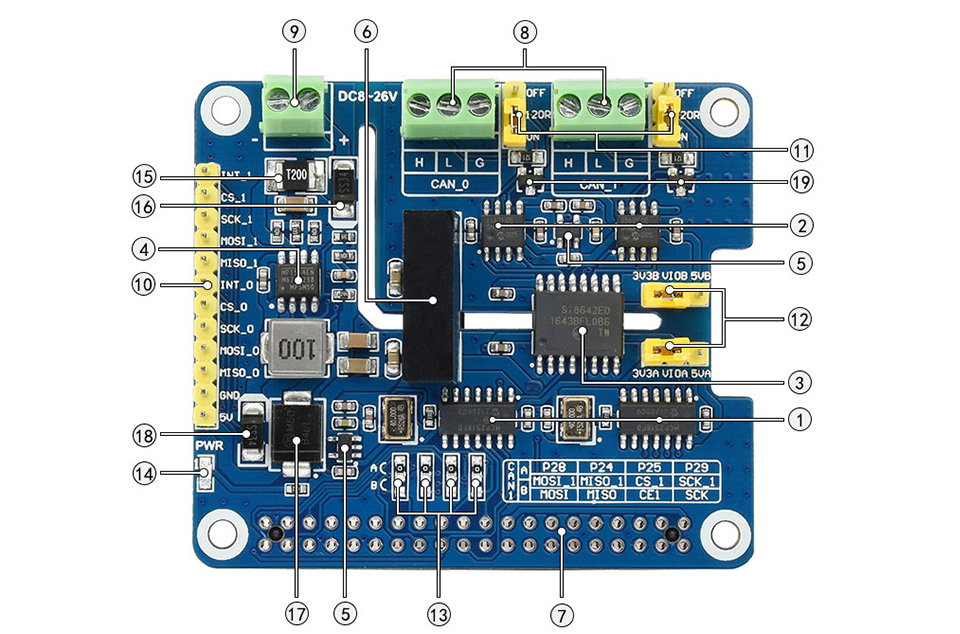

Die Anordnung der Elemente auf dem Overlay.
Die Anordnung der Elemente auf dem Overlay
1. MCP2518FD-Controller
2. MCP2562FD-Transceiver
3. Digitalisolator SI8642ED
4. Netzteil MP1584EN
5. Netzteil RT9193-33
6. Leistungsisolationsmodul B0505LS-1W
7. Standard-Raspberry Pi 40PIN GPIO-Header
8. CAN-Bus-Schraubklemme
9. Klemme für externe Stromversorgung
10. MCU-Steuerpins zur Verwendung mit Motherboards wie Arduino
11. 120 Ohm Abschlusswiderstandschalter
12. 3,3 V / 5 V Logikpegelschalter
13. Auswahl der CAN-Betriebsart
A: CAN_0 und CAN_1 verwenden zwei separate SPI (Standard)
B: CAN_0 und CAN_1 teilen sich ein SPI
14. Betriebsanzeige
15. Sicherung
16. Diode zum Schutz vor Verpolung der Stromversorgung
