Produktbeschreibung: LTE GPS HAT - LTE / GPRS / GPS SIM7600E-H - Schild für Raspberry Pi 4B / 3B + / 3B / 2B / Zero - Waveshare 14952
Das Modul arbeitet mit dem Raspberry Pi zusammen, der die Kommunikation im GSM- und GPRS -Standard ermöglicht. Es ermöglicht Ihnen, Sprachanrufe zu tätigen, SMS -Nachrichten zu senden. Es hat auch ein eingebautes GPS-Modul . Unterstützt LTECAT4 . Auf der Platine befinden sich: SIM-Kartenanschluss , u.FL-Buchsen zum Anbringen einer externen Antenne und ein Mini-Klinkenanschluss zum Anschließen eines Mikrofons oder Kopfhörers.
Gegenstand des Verkaufs ist ein Schild, der Minicomputer Raspberry Pi kann separat erworben werden.
Das verwendete SIM7000E -Modul ermöglicht die Kommunikation über GPRS / LTE-Netzwerk, es verfügt auch über ein GPS-Modul. Das Board hat einen Steckplatz für eine SIM-Karte und eine 3,5-mm-Miniklinkenbuchse.
Warnung! Das SIM7600E-H-System unterstützt den Bereich von Europa, Afrika, Südostasien und Westasien. Überprüfen Sie vor dem Kauf, ob der Betreiber das angegebene Band unterstützt. |

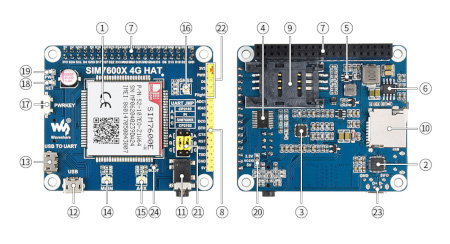

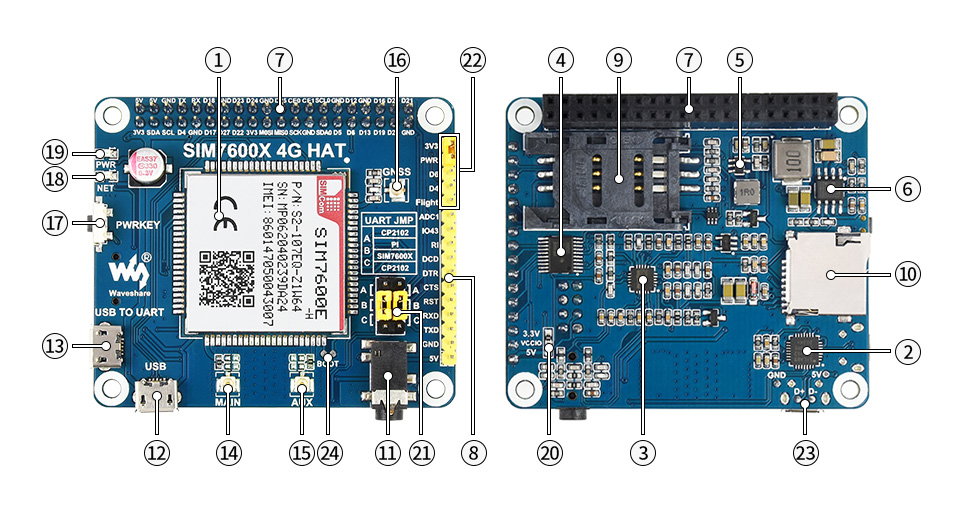

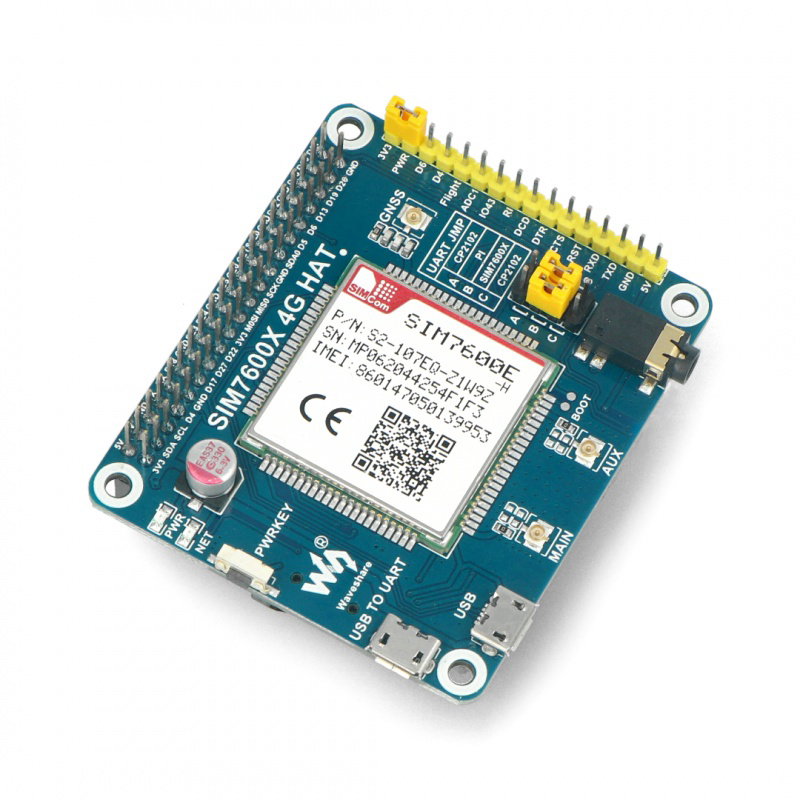

Was ist auf dem Brett - Anordnung der Elemente
1. SIM7600E-H-Chip
2. Konverter USB - UART CP2102
3. Audiodecoder NAU8810
4. Spannungstransistor TXS0108EPWR: 3,3 V / 5 V auf 1,8 V verringern
5. Netzteil MP2128DT
6. MP1482-Netzteil
7. GPIO-Anschluss des Raspberry Pi
8. SIM7600-Steuerschnittstelle: Ermöglicht die Verbindung des Moduls mitArduino / STM32
9. SIM-Kartensteckplatz: Unterstützt 1,8-V- / 3-V-SIM-Karten
10. microSD-Kartensteckplatz: Ermöglicht das Speichern von SMS-Dateien
11. 3,5-mm-Miniklinke: Zum Anschließen eines Mikrofons/Kopfhörers
12. USB-Anschluss: Ermöglicht das Testen mit AT-Befehlen, das Herunterladen von GPS-Daten usw.
13. USB - UART-Schnittstelle: für serielles Debugging
14. Hauptantennenanschluss
15. AUX-Antennenanschluss
16. GNSS-Antennenanschluss
17. Netzschalter
18. LED zeigt Netzwerk an
19. LED zur Anzeige der Stromversorgung
20. Jumper zur Änderung der Versorgungsspannung:
VCCIO - 3,3 V: Setzt die Spannung auf 3,3 V
VCCIO - 5V: setzt die Spannung auf 5V
21. Auswahl von UART
Zugriff auf den Raspberry Pi über USB - UART
Steuerung des SIM7600 durch einen Raspberry Pi
Steuerung des SIM7600 über USB - UART
22. PWR-Konfigurationsjumper
23. Lötpads für USB-Anschluss
24. STIEFEL
Technische Spezifikation von LTE GPS HAT
- Versorgungsspannung: 5V
- Betriebsspannung: 5 V / 3,3 V (Standard 3,3 V)
- Modul gesteuert durch AT-Befehle
- Eingebautes GSM / LTE / GPS SIM7600E-H Modul:
- Sechsband-LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20
- Triband-LTE-FDD: B38 / B40 / B41
- Triband UMTS/HSPA+: B1/B5/B8
- GSM/GPRS/EDGE 900/1800 MHz
- UMTS: 384 Kb/s (hoch), 384 Kb/s (runter)
- HSPA+: 5,76 Mbit/s (aufwärts), 42 Mbit/s (abwärts)
- EDGE: 236,8 kbps (aufwärts), 236,8 kbps (abwärts)
- GPRS: 85,6 kbps (aufwärts), 85,6 kbps (abwärts)
- Ausgangsleistung:
- GSM900: 2 W
- GSM1800: 1W
- EGSM900: 0,5 W
- DCS1800: 0,4 W
- LTE: 0,25 W
- Generation:
- LTE: 4G
- WCDMA / TD-SCDMA / CDMA 2000: 3G
- RAND: 2,5 G
- GSM/GPRS: 2G
- Arbeitstemperatur: von -30 °C bis 80 °C
- GNSS (GPS, GLONASS)
- Empfängertyp:
- 16-Kanal
- C / A-Code
- Frequenz:
- Ortung: -159 dBm (GPS) / -158 dBm (GLONASS)
- Kaltstart: -148 dBm
- Time-to-First-Fix
- Kaltstart: <35 Sek
- Heißstart: <1s
- Genauigkeit:
- Position: <2,5 m CEP
- GNSS- und GPRS-Antenne für U.FL-Anschluss
- Fliesengröße: 56 x 65 mm

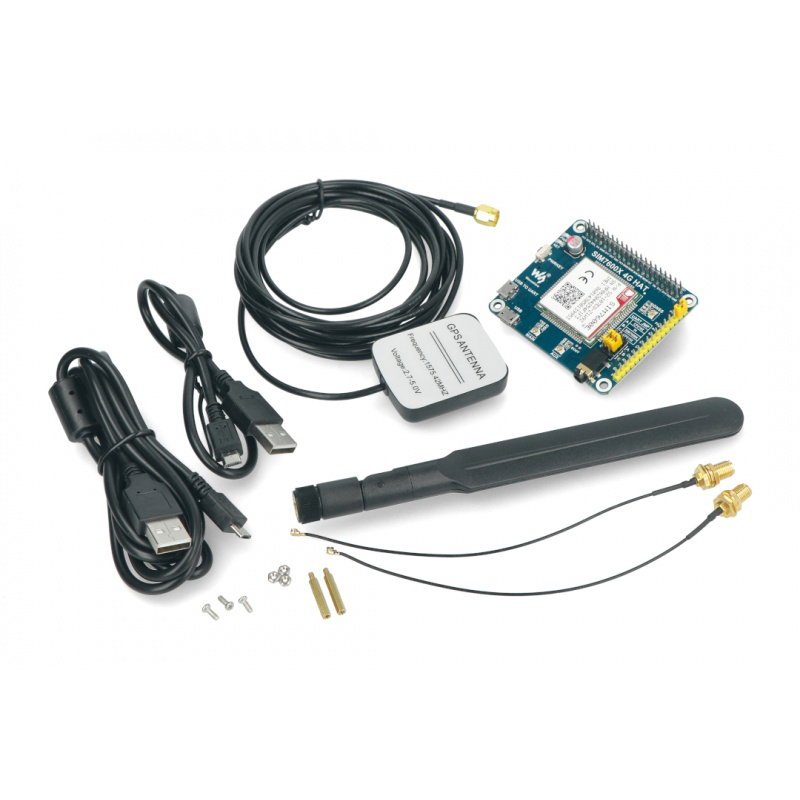

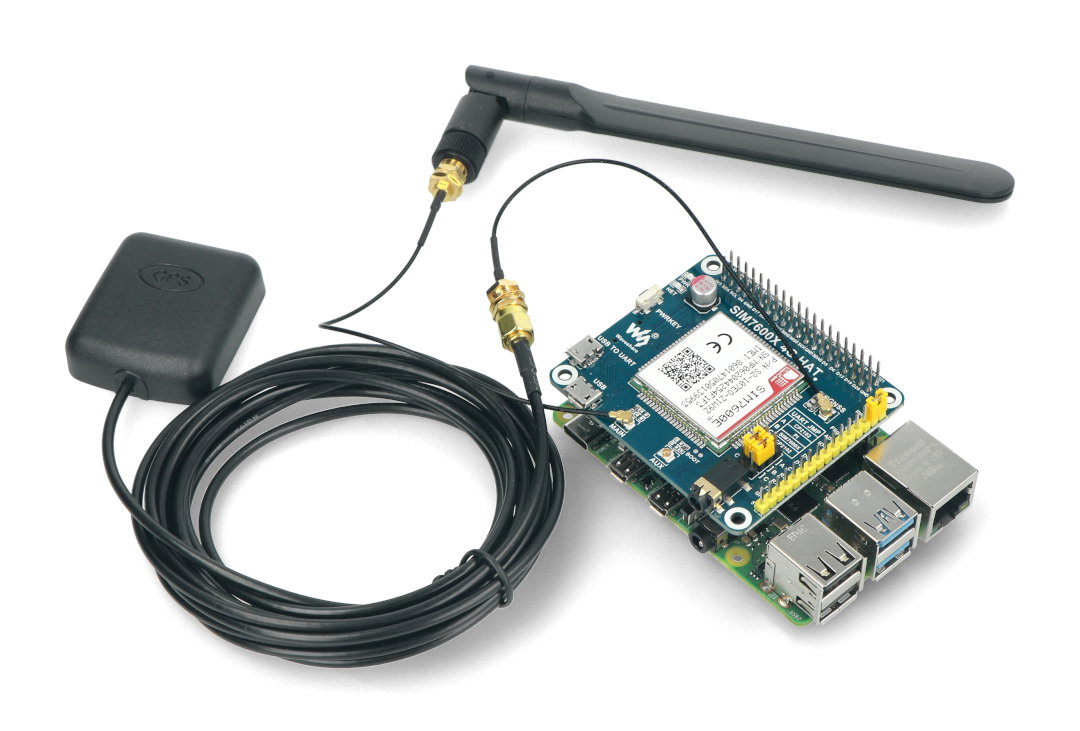

Satz enthält
- Abschirmung mit Modul SIM7600E-H
- GSM-SMA-Antenne
- GPS-SMA-Antenne
- 2x microUSB-Kabel
- 2x SMA-Adapter - u.Fl
- Schrauben und Distanzstücke
Schild für Raspberry Pi LTE / GPRS / GPS SIM7600E-H - Text- und Sprachnachrichten
Das Modul aus der Kategorie "Raspberry Pi Hat - Kommunikation", dessen Hauptaufgabe darin besteht, angemessene Bedingungen für die Kommunikation bereitzustellen. Shield LTE / GPRS / GPS SIM7600E-H für Raspberry Pi ermöglicht die Kommunikation über Sprach- und Textnachrichten. Der Vorgang erfolgt über die serielle UART-Schnittstelle (RX, TX).
Das LTE / GPRS / GPS SIM7600E-H-Board für den Raspberry Pi ist mit einem GPS-Modul und einem Anschluss für eine SIM-Karte sowie mit u.FL-Buchsen ausgestattet, dank denen die Antenne angeschlossen werden kann.
Das Kit ist einsatzbereit mit dem Board LTE/GPRS/GPS SIM7600E-H für Raspberry Pi
Shield für Raspberry Pi enthält alles, was Sie brauchen, um mit der Arbeit zu beginnen. Ergänzt wurde es mit Befestigungsschrauben und Abstandshaltern, GSM- und GPS-Antennen, zwei MicroUSB-Kabeln und zwei SMA - u.Fl-Adaptern.
Shield LTE / GPRS / GPS SIM7600E-H für Raspberry Pi ist eine effektive Unterstützung für die Kommunikation. Probieren Sie es aus und probieren Sie es in Ihrem elektronischen Projekt aus!
