Produktbeschreibung: L1 + L5 Dual-Band GPS Modul mit LC29H(AA) GNSS Chip - Overlay für Raspberry Pi - Waveshare 25278
Das LC29HGNSS-Empfänger-GPS-Modul für den Raspberry Pi ist eine hochmoderne Lösung für Anwendungen, die eine präzise Positionierung erfordern. Es nutzt Dual-Band-L1- und -L5-Signale und ist mit mehreren GNSS-Systemen kompatibel. Durch die Reduzierung von Mehrwegeffekten in rauen städtischen Umgebungen verbessert dieses Modul die Positionierungsgenauigkeit bei minimalem Stromverbrauch erheblich. Ausgestattet mit einem eingebauten rauscharmen Verstärker(LNA) und einem akustischen Wellenfilter(SAW), erreicht es eine außergewöhnliche Empfindlichkeit und Rauschimmunität. Es unterstützt einen 40-poligen GPIO-Erweiterungsanschluss und verfügt über vier LED-Anzeigen, die den Betriebsstatus des Moduls anzeigen. Es eignet sich perfekt für Echtzeit-Überwachungs- und Sharing-Economy-Anwendungen und unterstützt die Entwicklung von Projekten wie Drohnen, intelligenten landwirtschaftlichen Geräten, gemeinsam genutzten Zweirädern und vielen anderen.
Der Hersteller hat auch ein Benutzerhandbuch mit Beispielprogrammen für den Raspberry Pi erstellt.

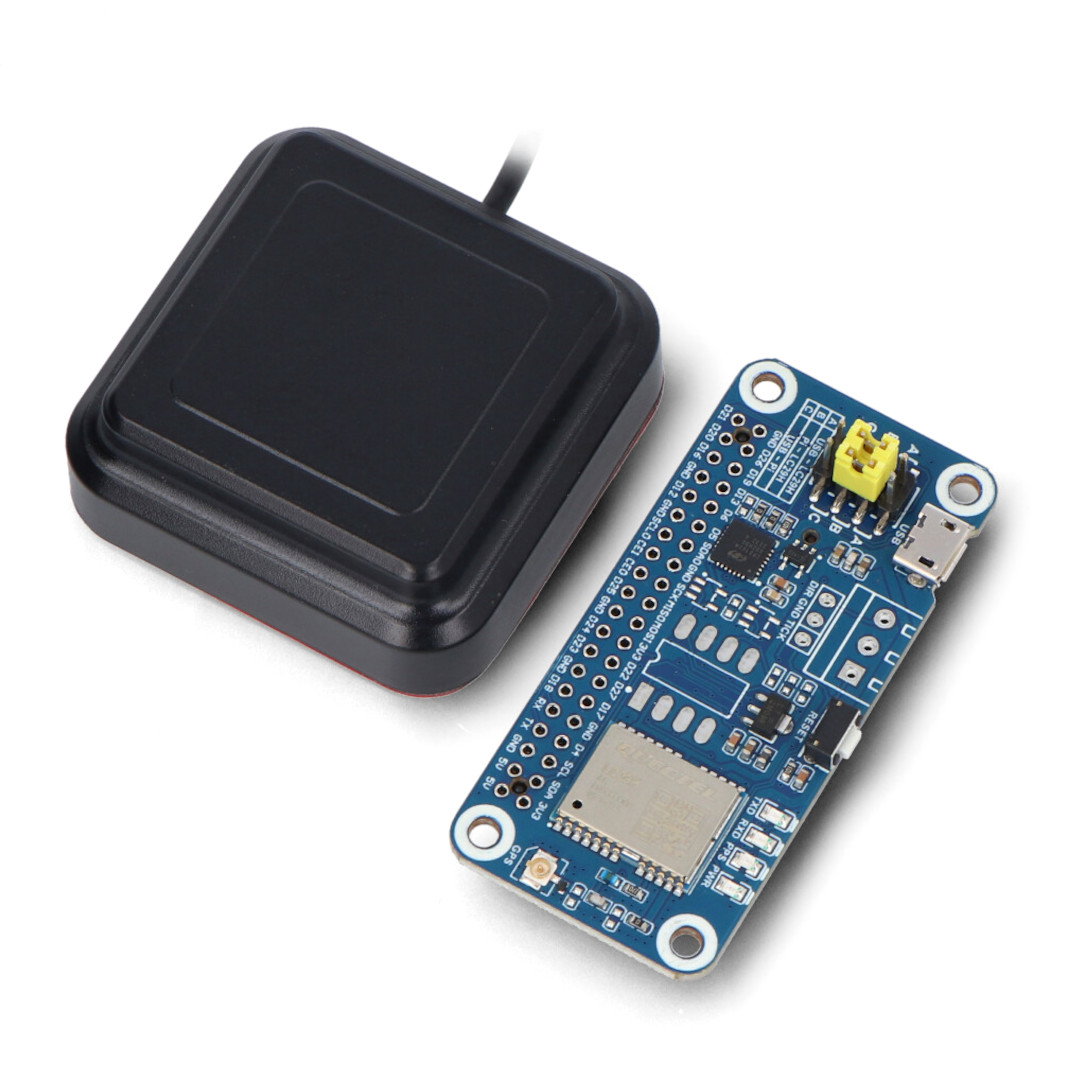

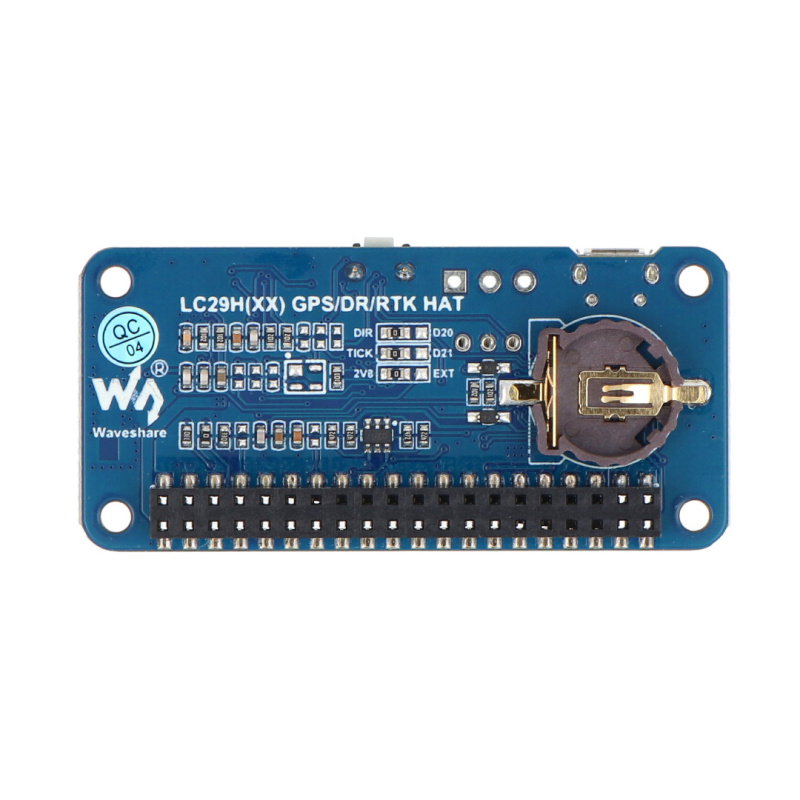

Dual-Band L1 + L5 GPS Modul mit LC29H(AA) GNSS Chip - Overlay für Raspberry Pi - Waveshare 25278.
Dual-Band GPS-Modul mit LC29H GNSS-Empfänger, der die Bänder L1 und L5 unterstützt.

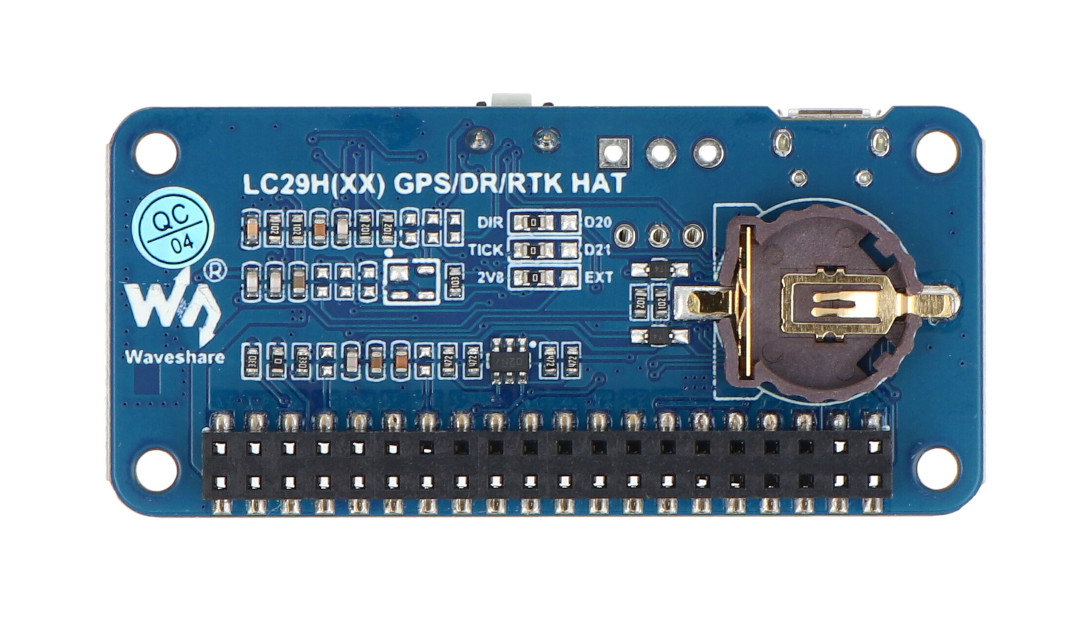

Hauptmerkmale des GPS-Moduls für Raspberry Pi
- Unterstützt die gleichzeitige Verfolgung von Signalen aus dem L1- und L5-Band sowie mehreren GNSS-Systemen (GPS, BDS, GLONASS, Galileo, QZSS) und verbessert so die Positionierungsgenauigkeit bei gleichzeitig niedrigem Stromverbrauch.
- Ausgestattet mit einem eingebauten rauscharmen Verstärker (LNA) und SAW-Akustikfilter für hohe Empfindlichkeit und starke Anti-Interferenz-Fähigkeiten.
- Ideal für Echtzeit-Ortungssysteme und -geräte wie Drohnen, intelligente Landmaschinen, Zweiräder usw.
- Unterstützt Standard-GPIO-Erweiterungsanschlüsse und Boards der Serien Raspberry Pi und Jetson Nano.
- Unterstützt Positionierungshilfesysteme (WAAS, EGNOS, MSAS, GAGAN) und EASY-Technologie für schnelle Positionierung auch ohne Signal.
- Es verfügt über einen eingebauten Steckplatz für die ML1220-Batterie zur Speicherung von Ephemerideninformationen und zur schnellen Inbetriebnahme sowie über 4 LED-Anzeigen zur Überwachung des Betriebsstatus des Moduls.

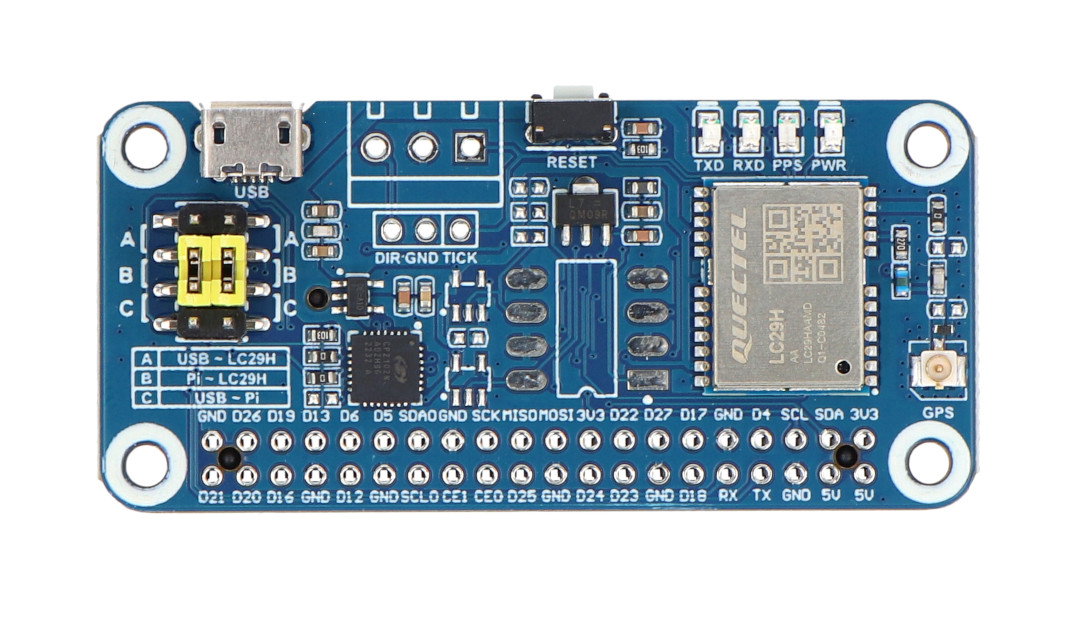

Anordnung der Komponenten auf der Platine
- LC29H-Chip
- LDO RT9166A-28PXL von 5 V auf 2,8 V
- USB-zu-UART-Wandler CP2102N
- 40-poliger GPIO-Anschluss für den Anschluss an den Raspberry Pi
- UART-Selektor-Jumper
- IPEX 1 Antennenanschluss
- MicroUSB-Schnittstelle
- LDO RT9193-33PB von 5 V auf 3,3 V
- RESET-Taste
- Status-LED-Anzeigen
- Spannungswandler NDC7002N
- Batteriesockel ML1220

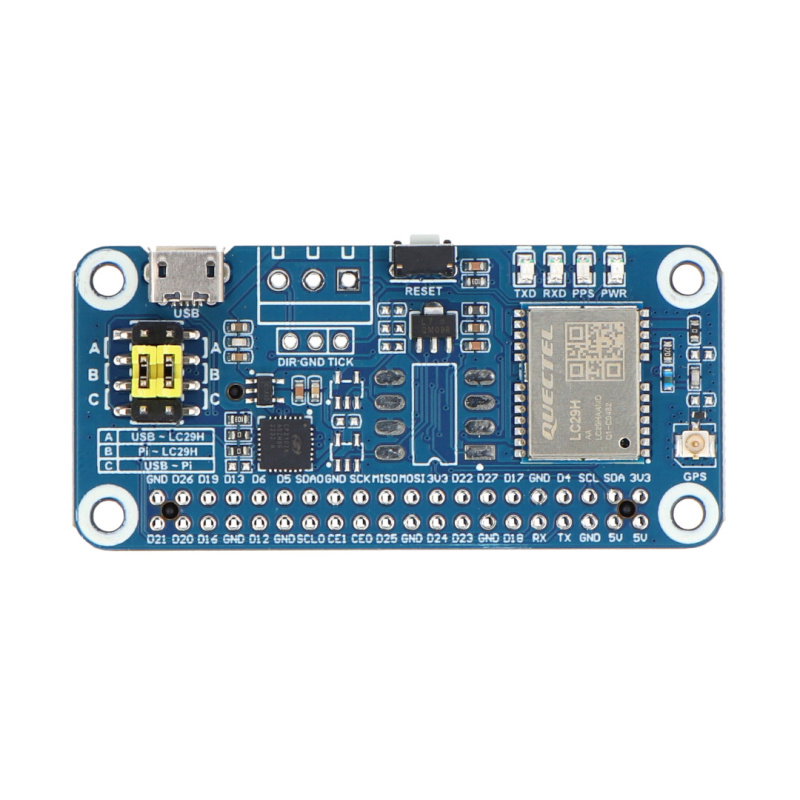

Anordnung der Bauteile auf der Platine.
Mit eingebautem rauscharmen Verstärker (LNA) und SAW-Akustikfilter.EASY™-Technologie
Die EASY™-Technologie ist eine innovative Lösung, die im LC29H-Modul eingesetzt wird. Ihr Hauptzweck besteht darin, die Zeit bis zur ersten Ortung (TTFF) und die Stabilität der Positionierung zu verbessern, selbst bei eingeschränkter Satellitensicht. Sie arbeitet nach dem Prinzip der Nutzung gespeicherter Daten und ermöglicht eine schnelle und effiziente Ortung, auch in Situationen, in denen kein Satellitensignal vorhanden ist. Mit dieser Anwendung wird die Ortung wesentlich schneller, was bei Anwendungen, bei denen es auf Betriebszeit und Präzision ankommt, von entscheidender Bedeutung ist.

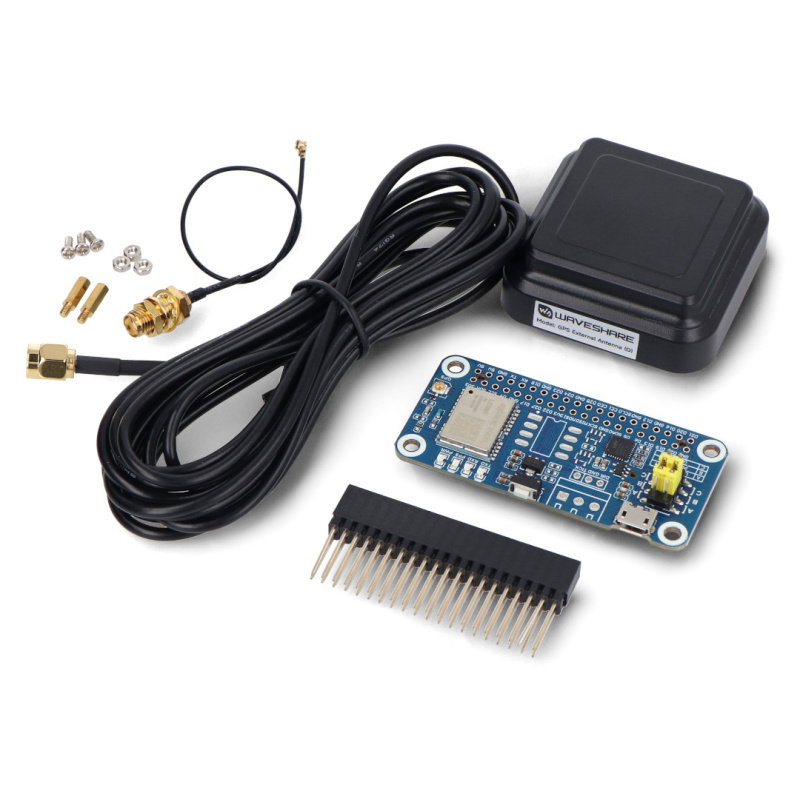

Inhalt des Kits
- Dual-Band L1+L5 GPS Modul mit LC29H(AA) GNSS Chip - Overlay für Raspberry Pi - Waveshare 25278
- Buchse 2x 20-polig
- Externe GPS-Antenne (D)
- IPEX 1 auf SMA Kabel
- Schrauben-Kit
Technische Daten des Moduls
- Aufbau: LC29H
- Frequenzband:
- GPS/QZSS: L1C/A, L5
- BDS: B1I, B2a
- Galileo: E1, E5a
- GLONASS: L1
- Signalempfang: GPS, SBAS, QZSS, GLONASS, BeiDou, Galileo
- SBAS-Unterstützung: WAAS, EGNOS, MSAS, GAGAN
- Erfassungszeit: Kaltstart: 26 s, Heißstart: 1 s
- Erfassungsempfindlichkeit: -147 dBm
- Tracking-Empfindlichkeit: -165 dBm
- Empfindlichkeit der Wiedererfassung: -159 dBm
- Empfindlichkeit der Positionierung: 1 m CEP (PVT)
- Maximale Höhe: 10000 m
- Maximale Geschwindigkeit: 500 m/s
- Kommunikationsschnittstelle: UART
- Kommunikationsprotokoll: NMEA 0183 V4.10, RTCM 3.x
- Spannung: 5 V (Stromversorgung über 5-V-Pin oder USB-Eingang)
- Stromverbrauch: bis zu 40 mA bei 5 V
- Betriebstemperatur: -40ºC bis 85ºC
- Kompatibel mit Raspberry Pi
- Abmessungen: 65mm x 30,5mm

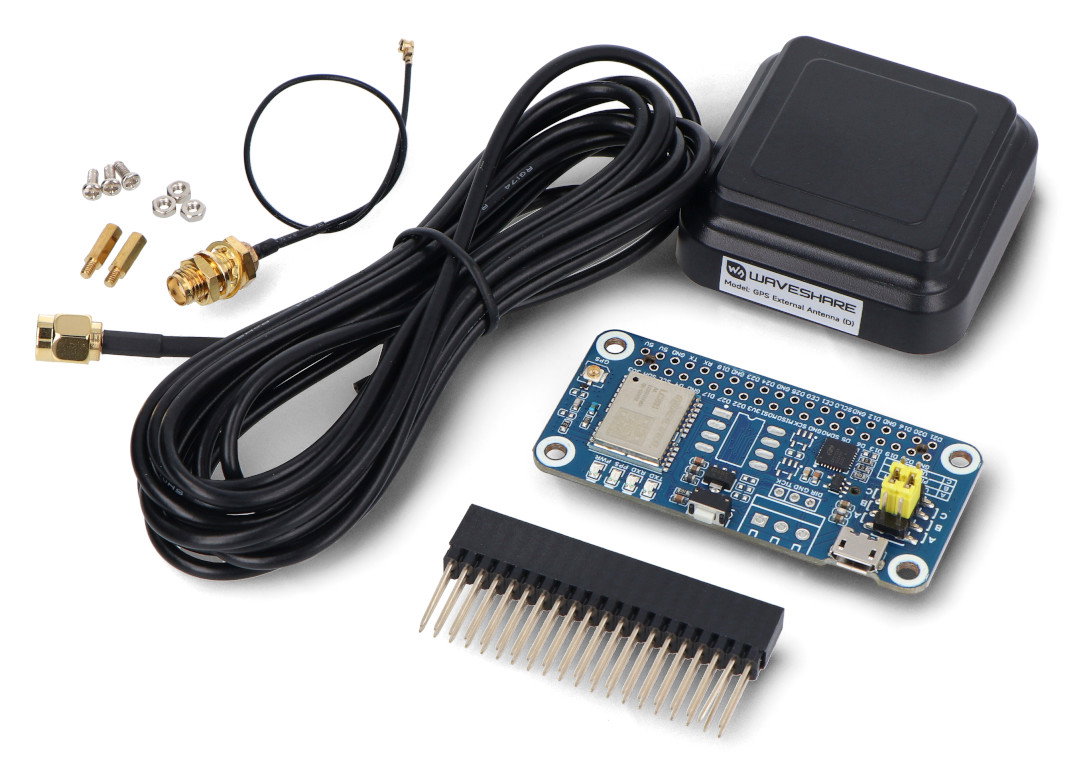

Inhalt des Kits.
