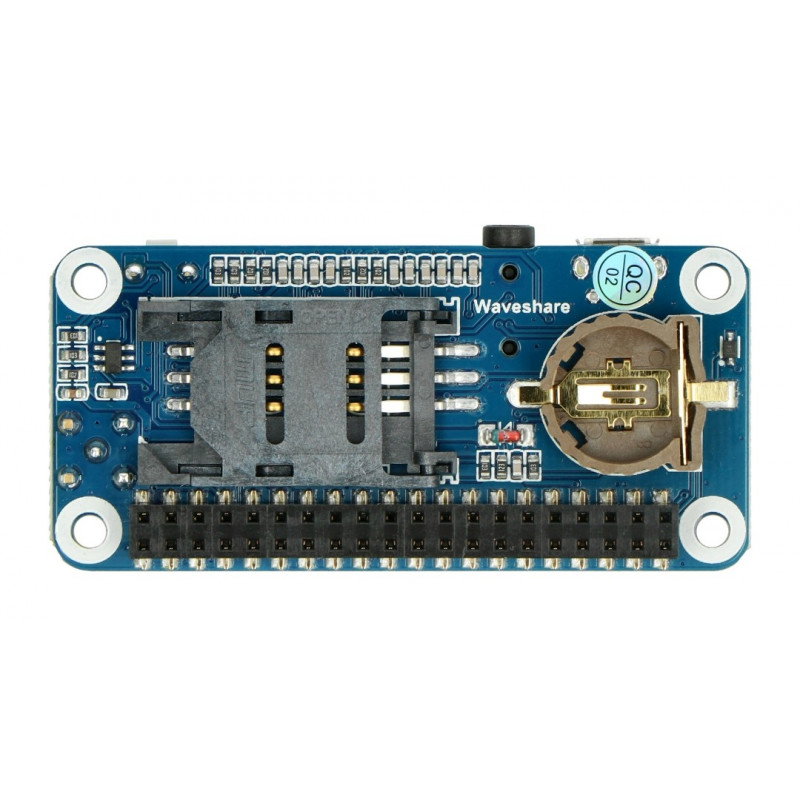

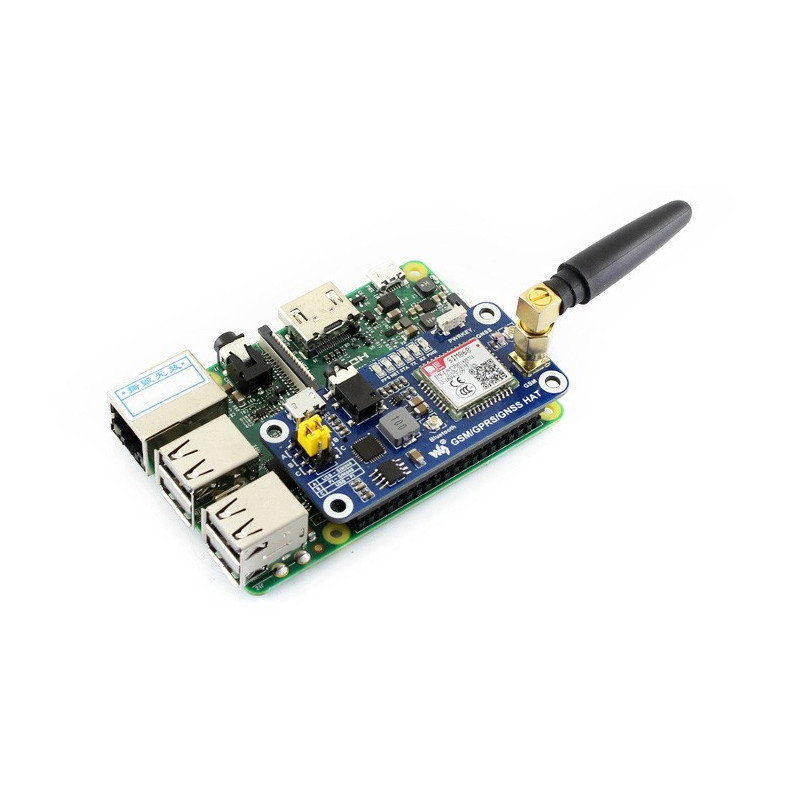

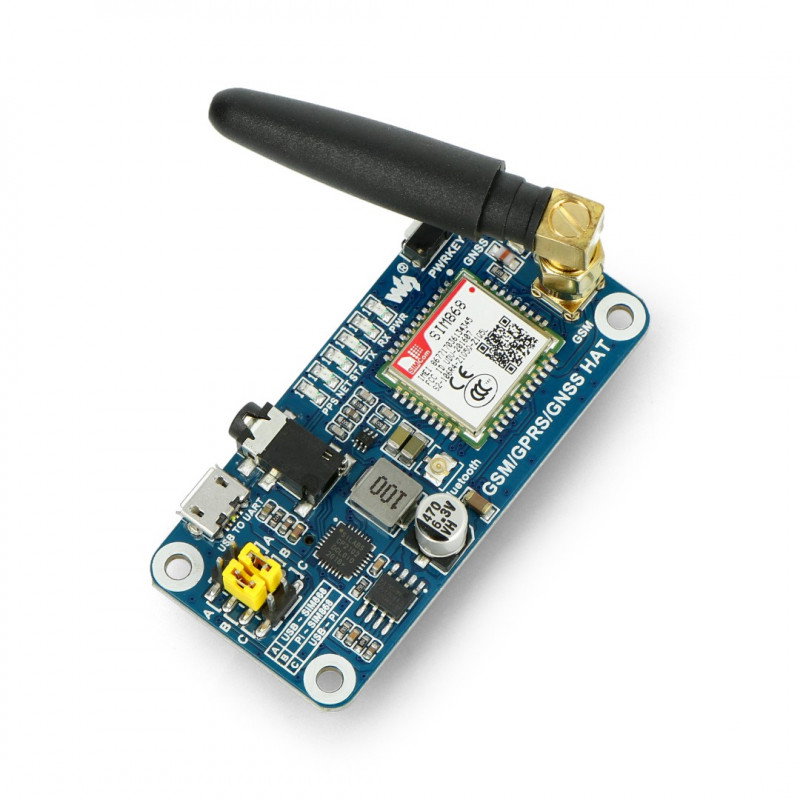

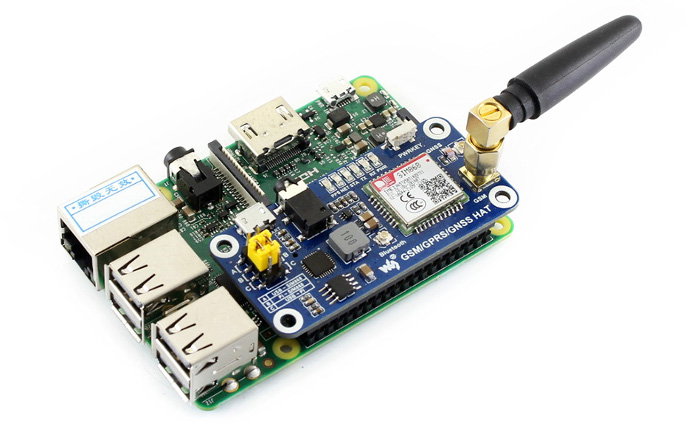

Shield HAT GSM / GPRS / GNSS / Bluetooth für Raspberry Pi - Waveshare 13460

Index: WSR-09893 EAN: 5904422376376

Shield ist an die GPIO-Anschlüsse des Raspberry Pi 3/2 / Zero / Zero W angepasst, was die Kommunikation im GSM- , GPRS- , GNSS- und Bluetooth -Standard ermöglicht. Es ermöglicht Ihnen, Sprachanrufe zu tätigen und SMS-Nachrichten zu senden. Die Platine umfasst: SIM-Kartenanschluss, microUSB-Steckplatz, 3,5-mm-Klinkenanschluss, Akkufach und u.FL-Antennenanschluss.

Shield HAT GSM / GPRS / GNSS / Bluetooth für Raspberry Pi - Waveshare 13460
30,00 €
25,21 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: Shield HAT GSM / GPRS / GNSS / Bluetooth für Raspberry Pi - Waveshare 13460

Shield ist an die GPIO-Anschlüsse des Raspberry Pi 3/2 / Zero / Zero W angepasst, was eine Kommunikation im GSM- , GPRS- , GNSS- und Bluetooth -Standard ermöglicht. Es ermöglicht Ihnen, Sprachanrufe zu tätigen, SMS-Nachrichten zu senden, eine Verbindung zum Internet herzustellen, Daten über Bluetooth zu übertragen und verfügt über ein Navigationssystem. Die Platine umfasst: SIM-Kartenanschluss, microUSB-Steckplatz, 3,5-mm-Klinkenanschluss, Akkufach und u.FL-Antennenanschluss.

Verkaufsgegenstand ist ein Schild mit Zubehör, der Minicomputer Raspberry Pi muss separat erworben werden.

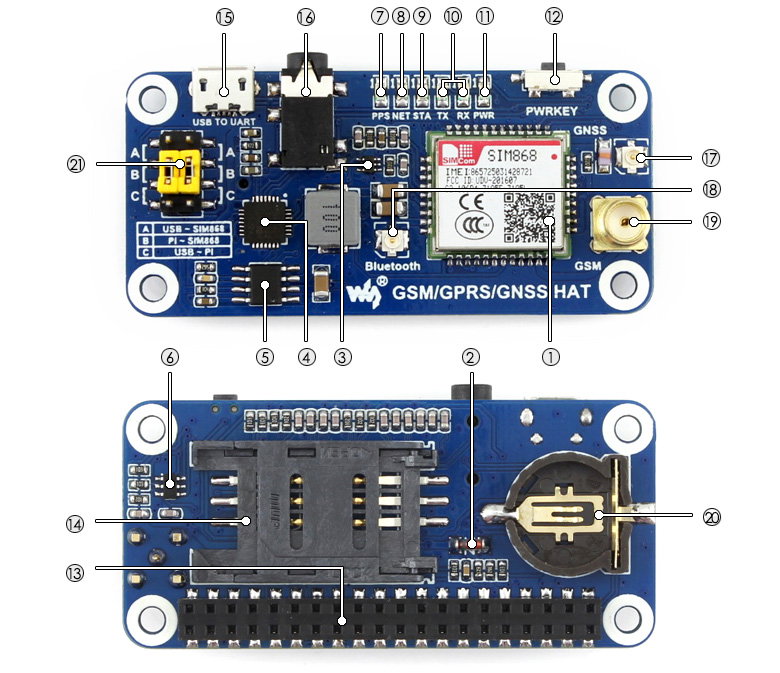

Die Anordnung der Elemente auf dem Brett

  1. SIM868-Modul
  2. Diode: ZMM5V1
  3. TVS-LED: SMF05C
  4. USB-Konverter zu UART: CP2102
  5. Leistungschip: MP1482
  6. Spannungspegelumsetzer: NDC7002N
  7. GPS-Statusanzeige
  8. NET-Anzeige:
  • schnelles Blinken - das Modul startet
  • langsames Blinken - nach erfolgreicher GSM-Anmeldung
  • Betriebsanzeige des STA-Moduls
  • SIM868 UART Tx / Rx-Anzeige
  • Kraftmesser
  • SIM868-Steuertaste: 1 s lang gedrückt halten, um das Modul ein- / auszuschalten
  • Raspberry GPIO-Anschluss
  • SIM-Kartensteckplatz
  • Die USB-Schnittstelle ist UART
  • 3,5-mm-Kopfhörer-/Mikrofonbuchse
  • GNSS-Antennenanschluss
  • Bluetooth-Antennenanschluss
  • GSM-Antennenanschluss
  • Batteriefach für RTC
  • UART-Schalter
    • A: Die Steuerung des SIM868-Moduls über USB ist UART
    • B: Steuerung des SIM868-Moduls durch Raspberry Pi
    • C: Der Zugriff auf den Raspberry Pi über USB ist UART

    Technische Spezifikation des Overlays

    • Versorgungsspannung: 5V
    • Arbeitstemperatur: -40 °C bis 85 °C
    • Lagertemperatur: -45 °C bis 90 °C
    • Abmessungen: 30,2 x 65 mm
    • Kompatibel mit Raspberry Pi 3/2 / Zero / Zero W.
    • Unterstützt: SMS, Sprachanrufe, GPRS, DTMF, HTTP, FTP, MMS, E-Mail, GPS, Kompass, Glonass, LBS, Omni-Positionierung usw.
    • Bluetooth 3.0
    • USB zu UART: CP2102
    • LED: 6, um den Betriebszustand des Moduls anzuzeigen
    • SIM-Kartensteckplatz: 1,8 V bis 3 V
    • Batteriefach für RTC ( CR1220 3V Batterie – separat erhältlich)
    • Baudrate: von 1200 bps bis 115200 bps
    • Gesteuert durch AT-Befehle
    • GSM / GPRS:
      • Band
        • GSM 850/900/1800/1900 MHz
        • Automatische Quad-Band-Suche
      • Leistung
        • Klasse 4 (2 W 850/900 MHz)
        • Klasse 1 (1 W 1800/1900 MHz)
      • Datentransfer
        • Downloadgeschwindigkeit: bis zu 85,6 kbps
        • Upload-Geschwindigkeit: bis zu 85,6 kbps
        • Codierungsschema: CS-1 / CS-2 / CS-3 / CS-4
        • Es unterstützt: PAP / PBCCH / USSD
      • SMS
        • Unterstützt: MT / MO / CB / Text / PDU
        • SMS-Speicher: SIM-Karte
      • Audio
        • Sprachcodierung/-decodierung: Half Rate/Full Rate/Enhanced Full Rate/Adaptive Multi Rate
        • Echos entfernt
        • Lärmminderung
    • GNSS
      • Empfängertyp
        • 33 Tracking-Kanäle
        • 99 gekaufte Kanäle
        • GPS L1 C / A
      • Frequenz
        • Tracking: -165 dBm
        • Kaltstart: -148 dBm
      • Time-to-First-Fix
        • Kaltstart: 28 Sek
        • Warmstart: bis zu 1 Sek
        • Heißstart: 26 Sek
      • Genauigkeit bis 2,5 m CEP
    • Bluetooth
      • Integrierte AT-Befehle
      • Kompatibel mit Bluetooth 3.0 + EDR
      • Es unterstützt: SPP / OPP / HFP / HSP

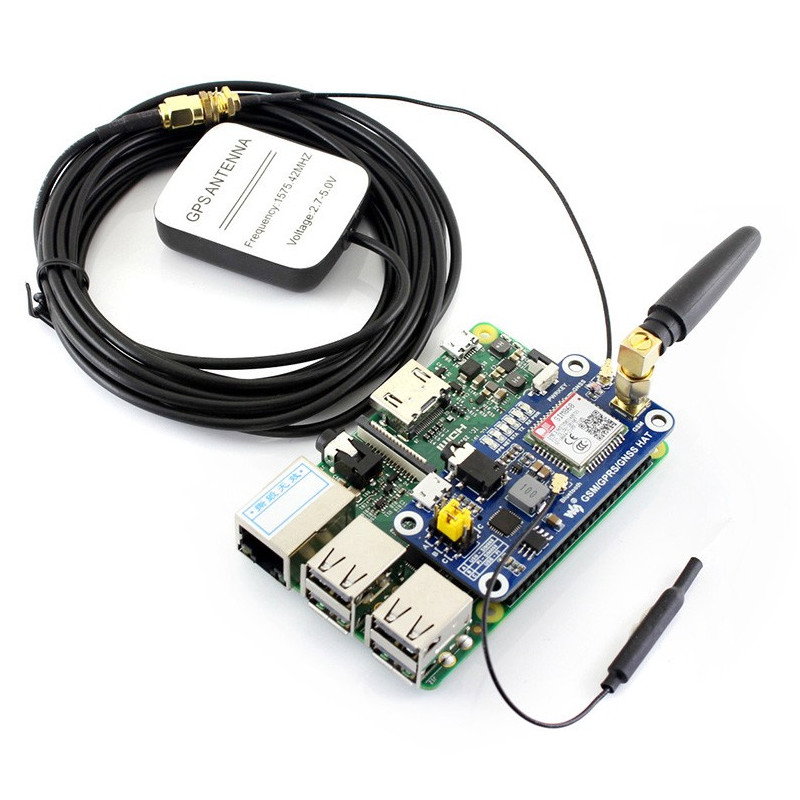

    Enthalten ist

    • HUT-Overlay
    • MicroUSB - USB-Kabel
    • GSM-Antenne
    • GPS-Antenne
    • Bluetooth-Antenne

    Stromspannung aus 3,3 V.
    Stromspannung Nieder 3,3 V.
    Schnittstelle UART
    Prüfen 3
    PAKETBREITE 13.6 cm
    PAKETHÖHE 4.2 cm
    PAKETTIEFE 9.8 cm
    PAKETGEWICHT 0.17 kg

    Radosław

    12/28/20

    Frage: Ist dieses Overlay mit dem Raspberry Pi 4 kompatibel?
    Antwort: Ja, das Overlay ist auch mit dem Raspberry Pi 4B kompatibel.
