NB-IoT/Cat-M(eMTC)/GNSS HAT - SIM7080G - Overlay für Raspberry Pi - Waveshare 17693

Produktbeschreibung: NB-IoT / Cat-M (eMTC) / GNSS HAT - SIM7080G overlay für Raspberry Pi - Waveshare 17693

Das HAT SIM7080G Overlay für Raspberry Pi ist ein fortschrittliches Telekommunikationsmodul für IoT-Anwendungen. Es unterstützt NB-IoT- und Cat-M-Technologien, die eine effiziente Datenübertragung über Low-Band-LTE-Netze ermöglichen. Darüber hinaus verfügt das Modul über GNSS-Funktionen mit Unterstützung für GPS, GLONASS, BeiDou und Galileo, die eine genaue Positionsbestimmung ermöglichen. Durch die Kompatibilität mit Raspberry Pi, Arduino und STM32-Boards und zahlreiche Funktionen wie TCP / UDP / MQTT-Protokollunterstützung undAT-Befehlsunterstützung ist das Modul eine vielseitige Lösung für IoT-Projekte. Ausgestattet mit einem SIM-Slot für 1,8-V-Karten, einstellbaren Logikpegeln und Antennen ist es ideal für Smart Meter oder Umweltüberwachung.

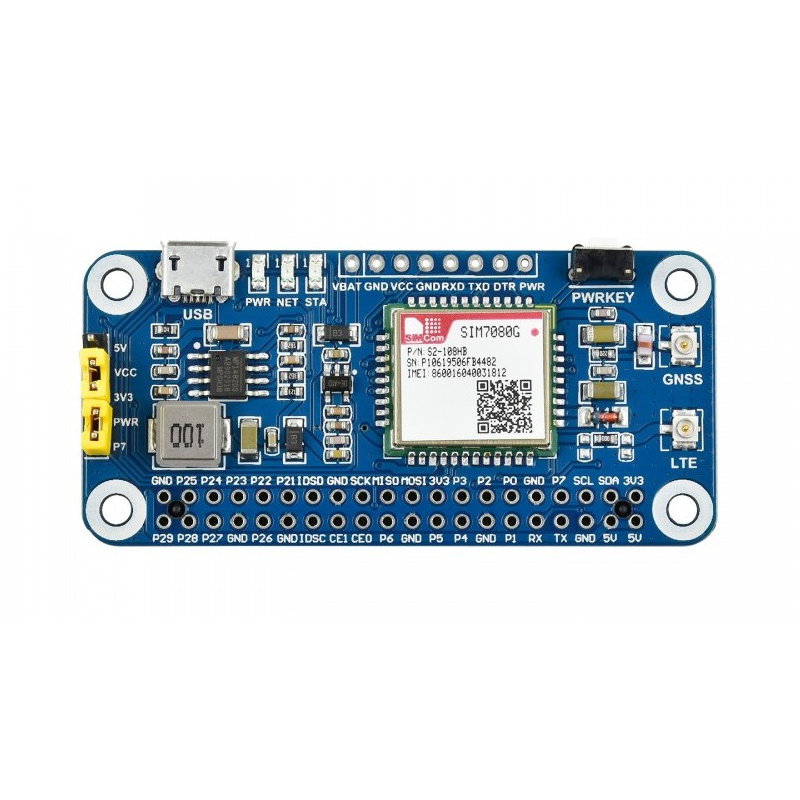

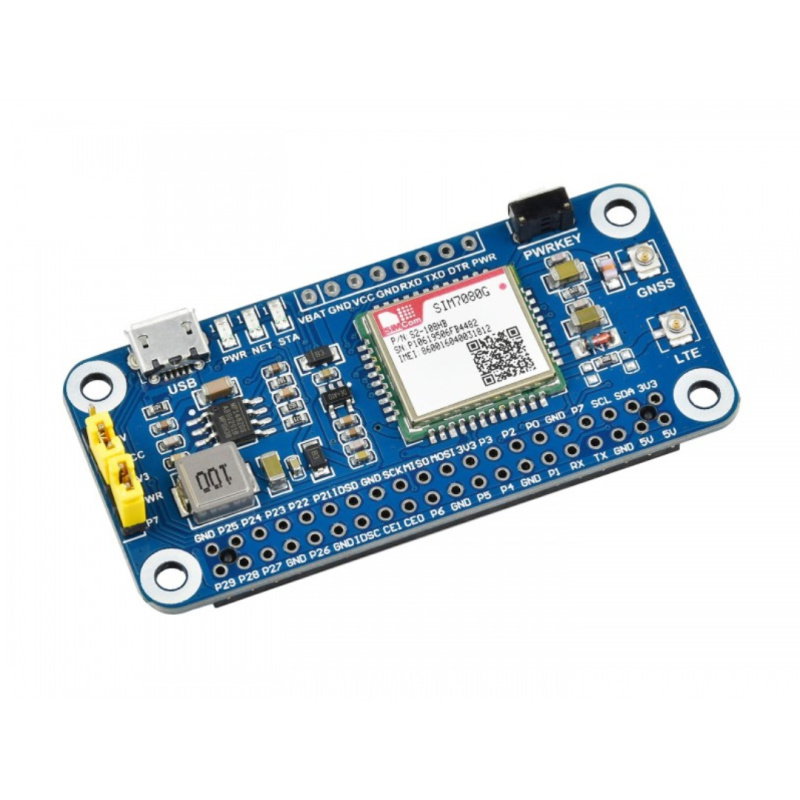

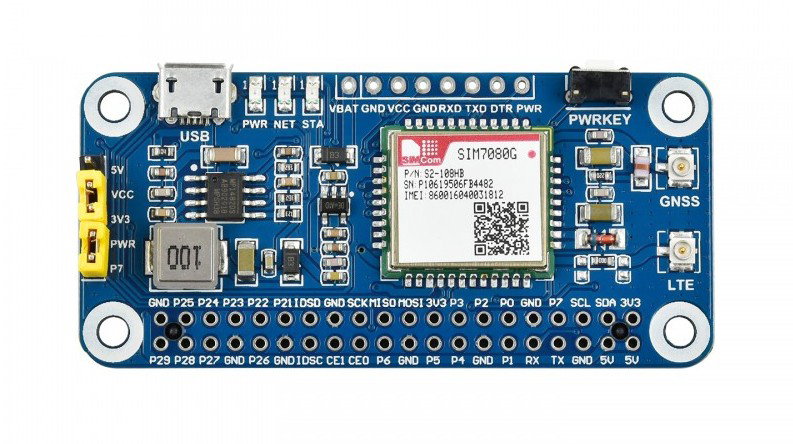

NB-IoT / Cat-M (eMTC) / GNSS HAT - SIM7080G - Overlay für Raspberry Pi - Waveshare 17693.

Das Overlay unterstützt die globalen NB-IoT- und Cat-M-Bänder sowie die Ortungsfunktionalität.

Hauptmerkmale des Kommunikationsmoduls

• Unterstützung von Kommunikationsprotokollen: TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT
• Funktionen zur Positionsbestimmung: GNSS unterstützt GPS, GLONASS, BeiDou und Galileo
• Standard 40-Pin GPIO-Anschluss: kompatibel mit Raspberry Pi Serie
• UART-Pin-Outs: für den Anschluss an Entwicklungsboards, z.B. Arduino / STM32
• Globale LTE-Bänder: NB-IoT und Cat-M mit breiter Abdeckung
• Niedriger Stromverbrauch: Stromsparmodi wie PSM und eDRX
• Unterstützung von AT-Befehlen: zur Konfiguration und zum Testen
• Integrierte USB-Schnittstelle: zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten und anderen Funktionen
• Eingebauter Spannungsübersetzer: standardmäßig 3,3 V, per Jumper umschaltbar auf 5 V

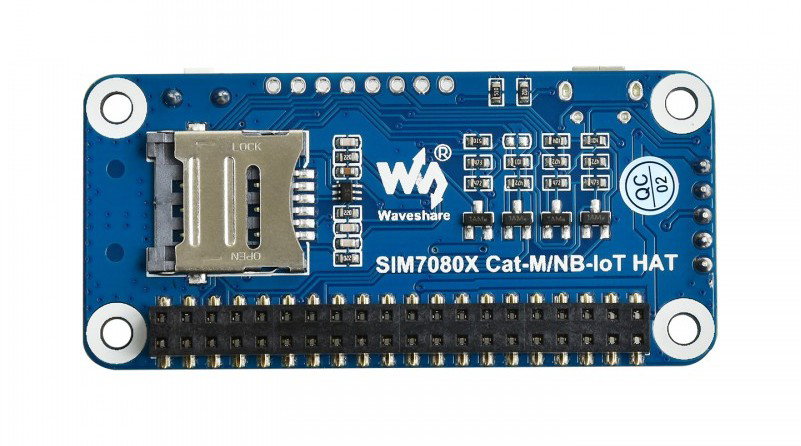

• SIM-Kartensteckplatz: unterstützt nur 1,8-V-SIM-Karten (keine Unterstützung für 3-V-SIM-Karten)
• 3 LEDs: zur einfachen Überwachung des Betriebsstatus
• Datenraten: 300 bis 3686400 bps
• Automatische Aushandlung der gängigen Baudraten: 9600 / 19200 / 38400 / 57600 / 115200 bps

Kompatibilität und Anschluss des Moduls

Das Modul ist mit den gängigen Mikrocontrollern wie Raspberry Pi, Arduino und STM32 kompatibel. Für den Raspberry Pi wird das Modul direkt an den 40-poligen GPIO-Anschluss angeschlossen. Beim Arduino werden die Pins D10 (RX) und D11 (TX) für die serielle Kommunikation verwendet, und beim STM32 werden die UART-Pins verwendet. Um das Modul richtig anzuschließen, müssen Sie auch die LTE- und GPS-Antennen einstecken und sicherstellen, dass die SIM-Karte kompatibel ist (nur 1,8 V). Das Modul wird eingeschaltet, indem Sie die PWRKEY-Taste ca. 1 Sekunde lang gedrückt halten.

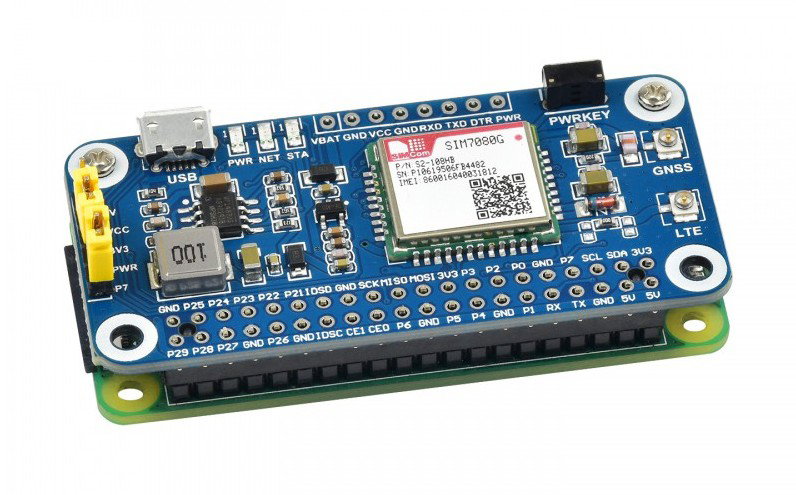

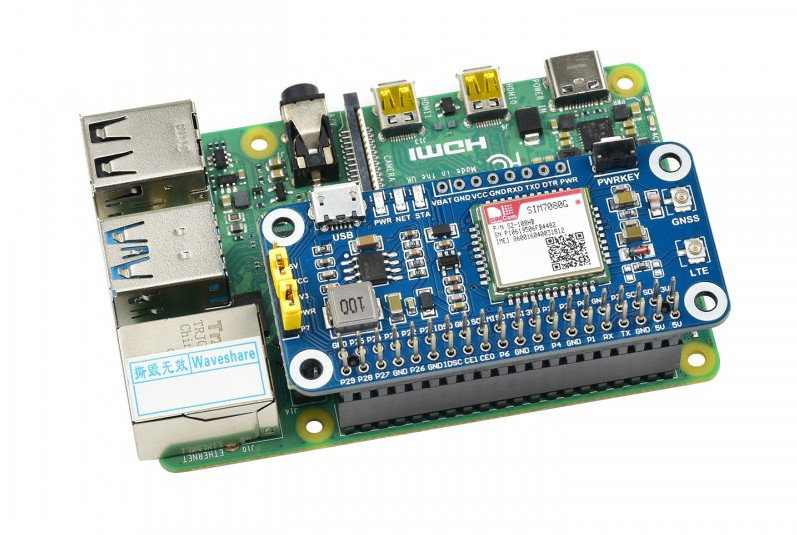

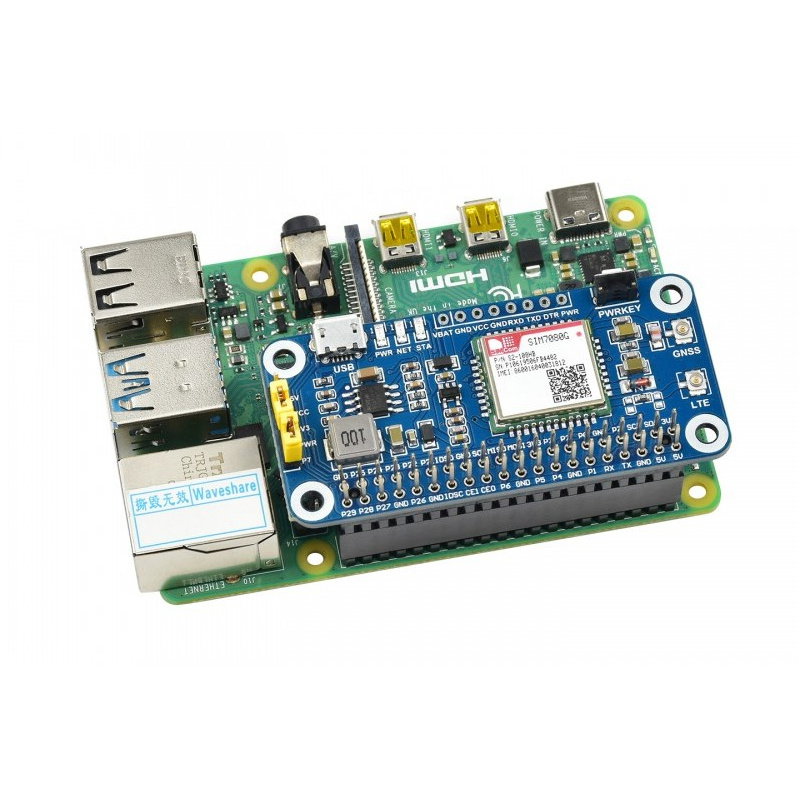

Das Modul ist mit der Raspberry Pi-Serie mit einem standardmäßigen 40-poligen GPIO-Anschluss kompatibel.

Der Raspberry Pi ist nicht Teil des Kits. Der Minicomputer kann separat erworben werden.

Programmierung des Moduls

Das Modul wird mit AT-Befehlen programmiert, die über die serielle Schnittstelle gesendet werden. Zum Beispiel werden Befehle wie AT+CPIN? (Überprüfung der SIM-Karte) oder AT+CNMP=38 (Einstellung des LTE-Modus). Für den Raspberry Pi kann die Python-Bibliothek verwendet werden, deren Beispielcode von einem speziellen Repository heruntergeladen werden kann. Für die Programmierung auf Arduino und STM32 müssen AT-Befehle aus der entsprechenden Entwicklungsumgebung (IDE) gesendet werden, wie in der Dokumentation des Moduls beschrieben.

Technische Daten des Moduls

• Frequenzband:
  • NB-IoT: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
  • Kat. M: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
• Datenübertragung:
  • NB-IoT: UL ≤ 150 kbps, DL ≤ 136 kbps
  • Cat-M: UL ≤ 1119 kb/s, DL ≤ 589 kb/s
• GNSS-Ortung:
  • Satellitensysteme: GPS, GLONASS, BeiDou, Galileo
  • Typ des Empfängers: 16 Kanäle
  • Betriebsfrequenzen: GNSS L1: 1575,42 ± 1,023 MHz / GLONASS: 1597,5 ~ 1605,8 MHz / BeiDou: 1559,05 ~ 1563,14 MHz / Galileo L1: 1575,42 ± 1,023MHz
  • Aktualisierungsrate: 1Hz
  • GNSS-Datenformat: NMEA-0183
  • GNSS-Antenne: aktive Antenne
• Versorgungsspannung: 5 V
• Logischer Pegel: 3,3 V / 5 V (über Jumper wählbar)
• Betriebstemperatur: -40°C bis 85°C
• Lagertemperatur: -45°C bis 90°C
• Abmessungen: 65 x 30,5 mm

Inhalt des Kits

• 1x NB-IoT / Cat-M (eMTC) / GNSS HAT - SIM7080G - Overlay für Raspberry Pi - Waveshare 17693
• 1x LTE-Antenne
• 1x Externe GPS-Antenne (Typ B)
• 1x USB Typ A auf microUSB Kabel
• 1x 2x20-polige Buchse
• 1x Befestigungsschrauben-Kit für Raspberry Pi

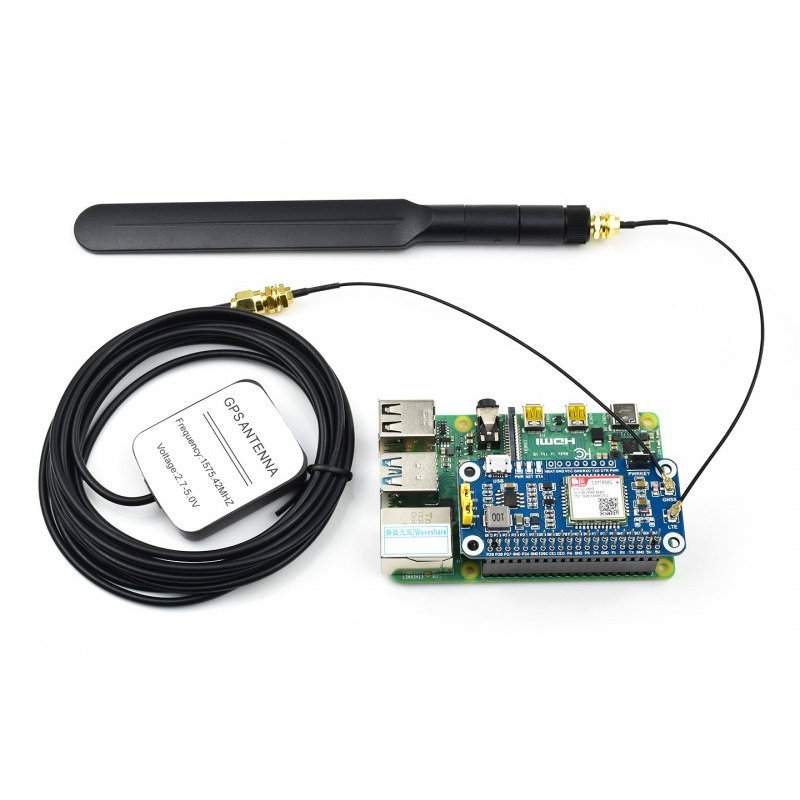

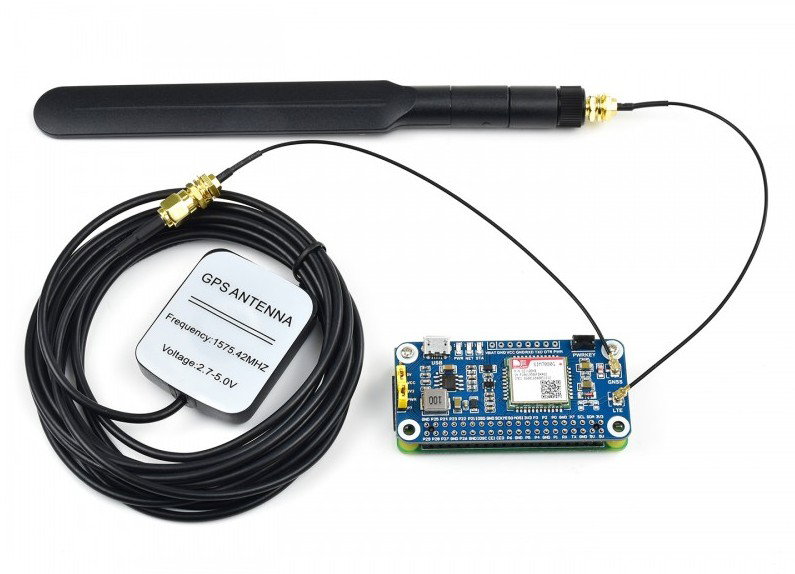

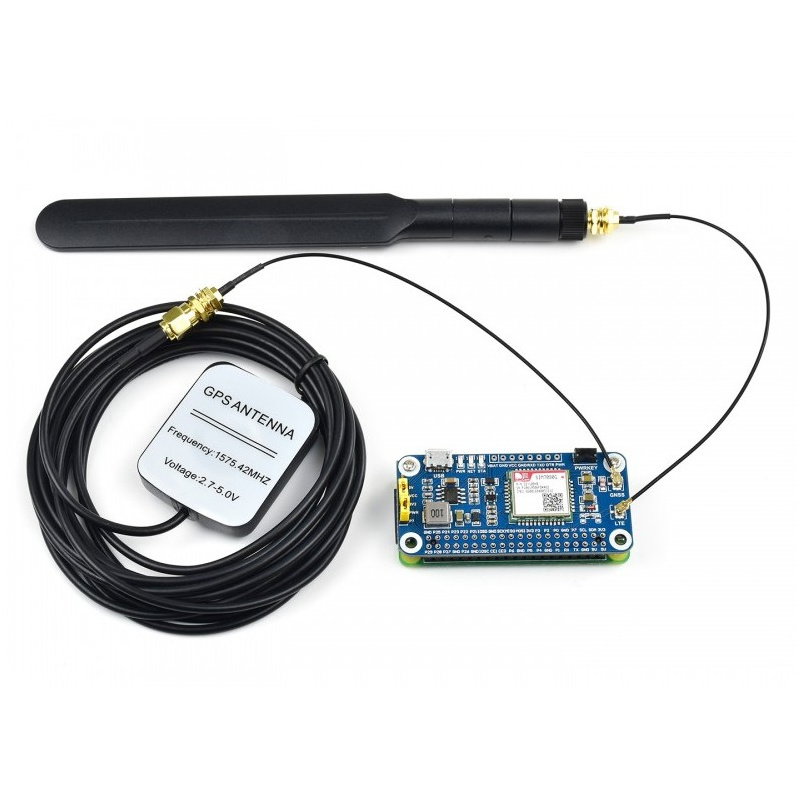

Eine LTE-Antenne und eine GPS-Antenne sind im Lieferumfang enthalten.
