LTE GPS HAT - NB-IoT / LTE / GPRS / GPS SIM7000E - Schild für Raspberry Pi 3B + / 3B / 2B / Zero - Waveshare 14865
Shield für Raspberry Pi, mit dem Sie Textnachrichten senden im GSM -Netz herstellen können. Es hat auch ein GPS- und LTE-Modul. Es kommuniziert über die serielle UART-Schnittstelle (RX, TX) über AT-Befehle.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: LTE GPS HAT - NB-IoT / LTE / GPRS / GPS SIM7000E - Schild für Raspberry Pi 3B+ / 3B / 2B / Zero - Waveshare 14865

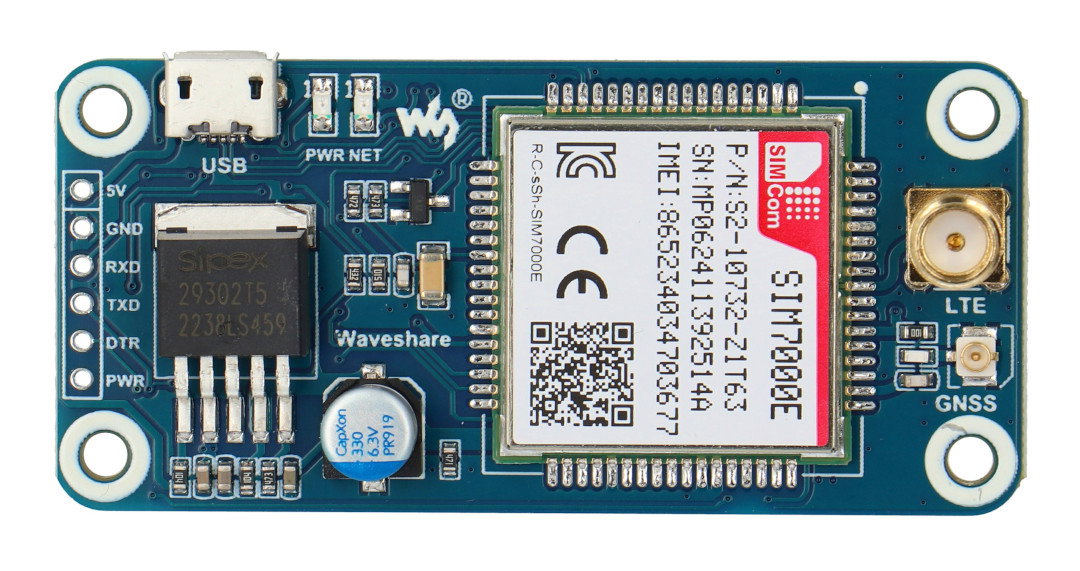

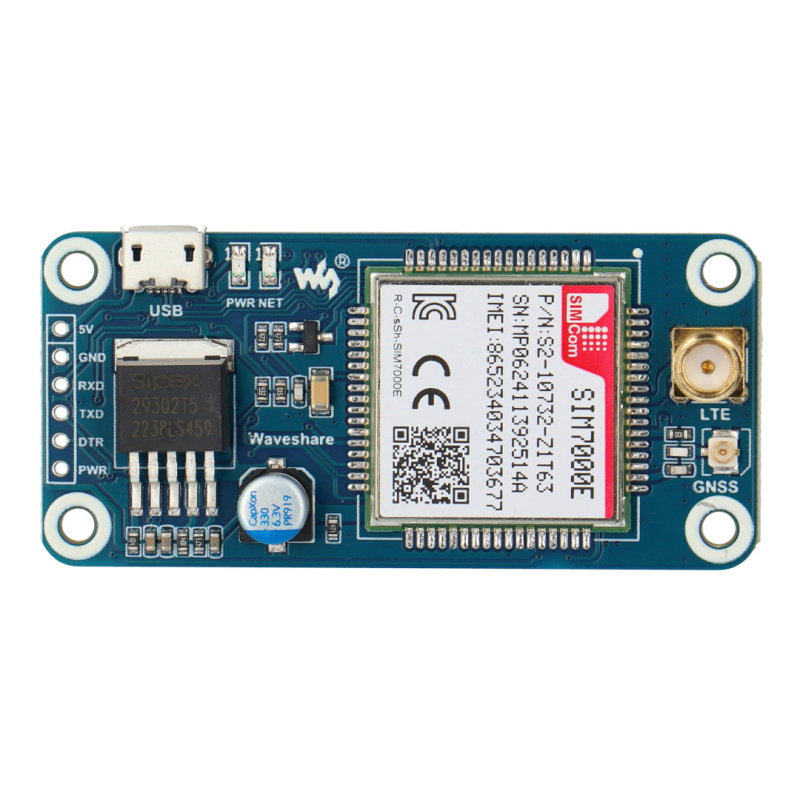

Das Modul arbeitet mit dem Raspberry Pi zusammen, der die Kommunikation im GSM- und GPRS -Standard ermöglicht. Es ermöglicht Ihnen SMS-Nachrichten zu senden. Es hat auch ein eingebautes GPS- und LTE -Modul. Auf der Platine befinden sich: SIM-Kartenanschluss, Antenne und u.FL-Buchse zur Montage einer externen Antenne . NB-IoT ist ein neues Feld des Internets der Dinge, das die Verbindung zum Mobilfunknetz über das WAN unterstützt.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Das verwendete SIM7000E-Modul ermöglicht die Kommunikation über GPRS / LTE-Netzwerk, es verfügt auch über ein GPS-Modul. Auf der Platine befindet sich ein Steckplatz für eine SIM-Karte.
Warnung! Das SIM7000E-System unterstützt den Bereich von Europa, Afrika, Australien und Südostasien. Überprüfen Sie vor dem Kauf, ob der Betreiber das angegebene Band unterstützt. |

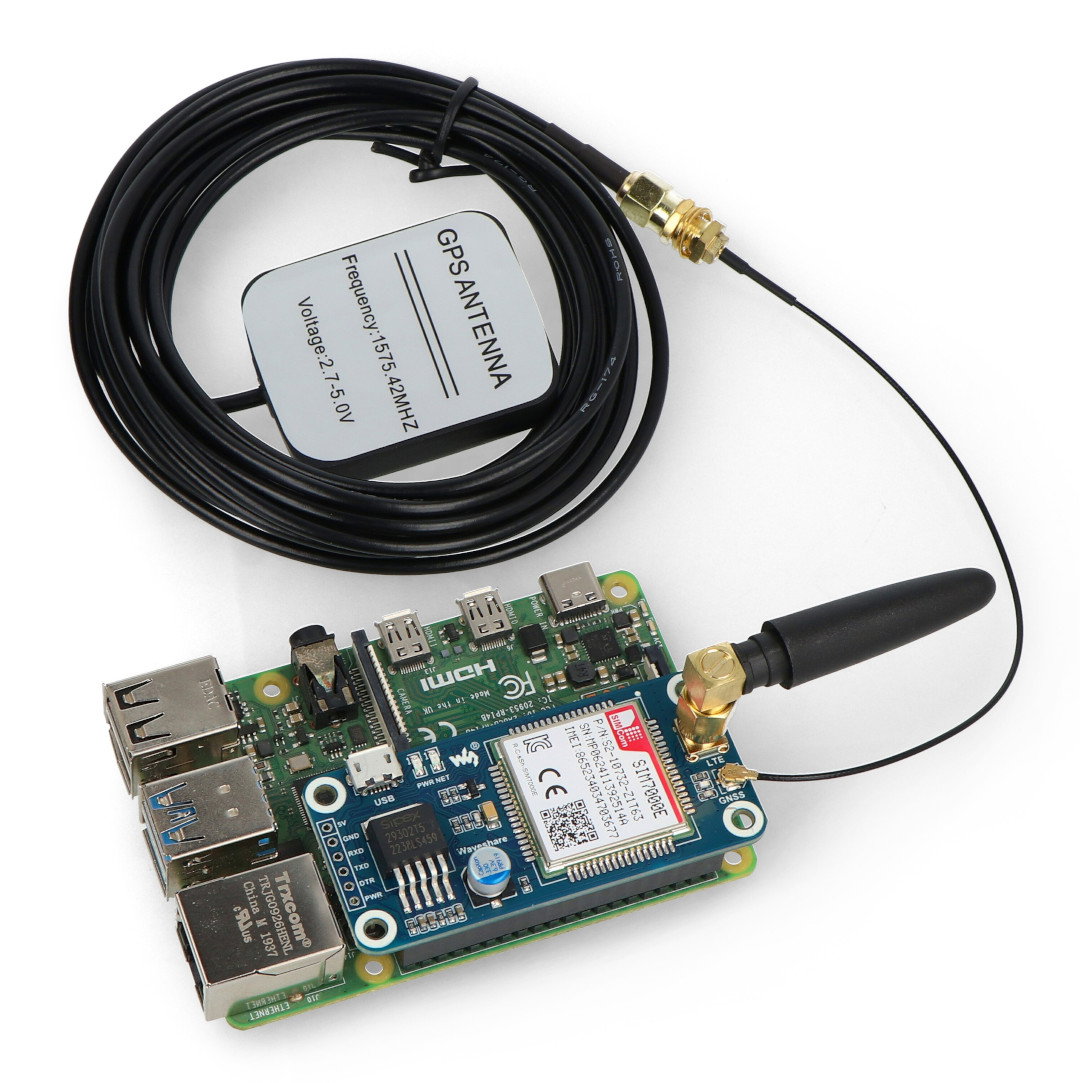

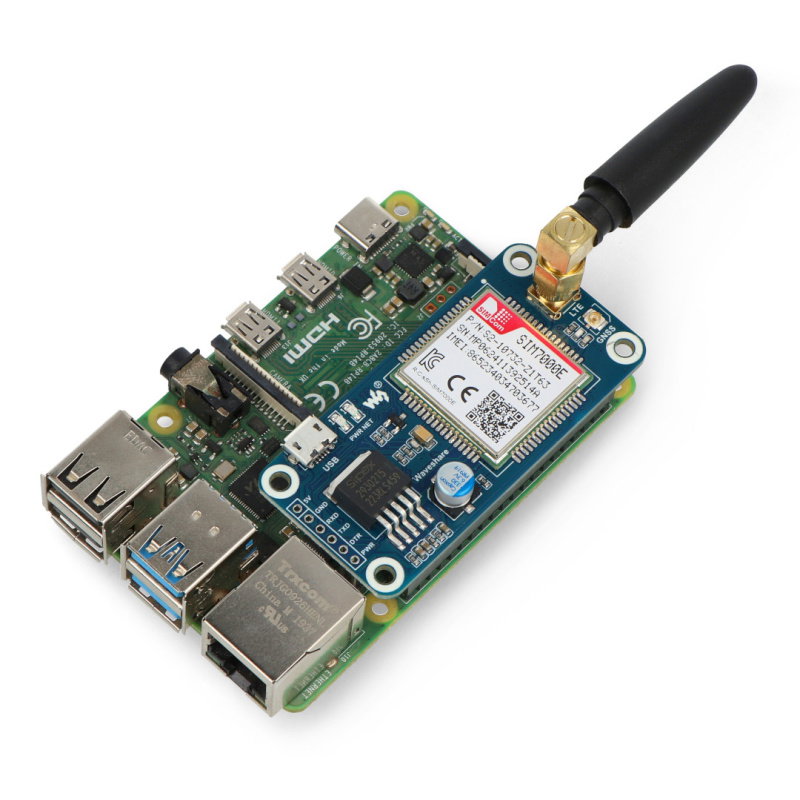

LTE-GPS-HAT-Verbindung
Das Board verfügt über Anschlüsse, die mit dem GPIO des Raspberry Pi kompatibel sind. Um mit dem Gerät zu arbeiten, reicht es aus, das Modul anzuschließen und den vom Hersteller bereitgestellten Beispielcode auf den Raspberry hochzuladen.
Technische Spezifikation des Kommunikationsmoduls im GSM- und GPRS-Standard
- Versorgungsspannung: 5V
- Betriebsspannung: 5 V / 3,3 V (Standard 3,3 V)
- Modul gesteuert durch AT-Befehle
- Eingebautes GSM / LTE / GPS SIM7000E-Modul:
- Vierband-FDD-LTE B3 / B8 / B20 / B28
- GPRS/EDGE 900/1800 MHz
- LTE CAT-M1 (eMTC): 375 kbps (up), 300 kbps (down)
- NB-IOT: 66 kbps (aufwärts), 34 kbps (abwärts)
- EDGE-Klasse: 236,8 kbps (aufwärts), 236,8 kbps (abwärts)
- GPRS: 85,6 kbps (aufwärts), 85,6 kbps (abwärts)
- Ausgangsleistung:
- GSM900: 2 W
- GSM1800: 1W
- EGSM900: 0,5 W
- DCS1800: 0,4 W
- LTE: 0,25 W
- Energieverbrauch:
- Schlaf: 1,1 mA
- PSM: 9 uA
- Arbeitstemperatur: -40 °C bis 85 °C
- GNSS (GPS, GLONASS, BeiDou und Galileo)
- Empfängertyp:
- 16-Kanal
- C / A-Code
- Frequenz:
- Ortung: -162 dBm (GPS) / -157 dBm (GLONASS)
- Kaltstart: -148 dBm
- Time-to-First-Fix
- Kaltstart: <35 sek="" li="">
- Heißstart: <1s
- Genauigkeit:
- Position: <2,5 m CEP
- Firmware-Update über USB
- Unterstützt SIM-Karten und NB-IoT-Karten
- GNSS-Antenne für U.FL-Anschluss
- GSM-Antenne für SMA-Stecker
- Fliesengröße: 65 x 30,2 mm

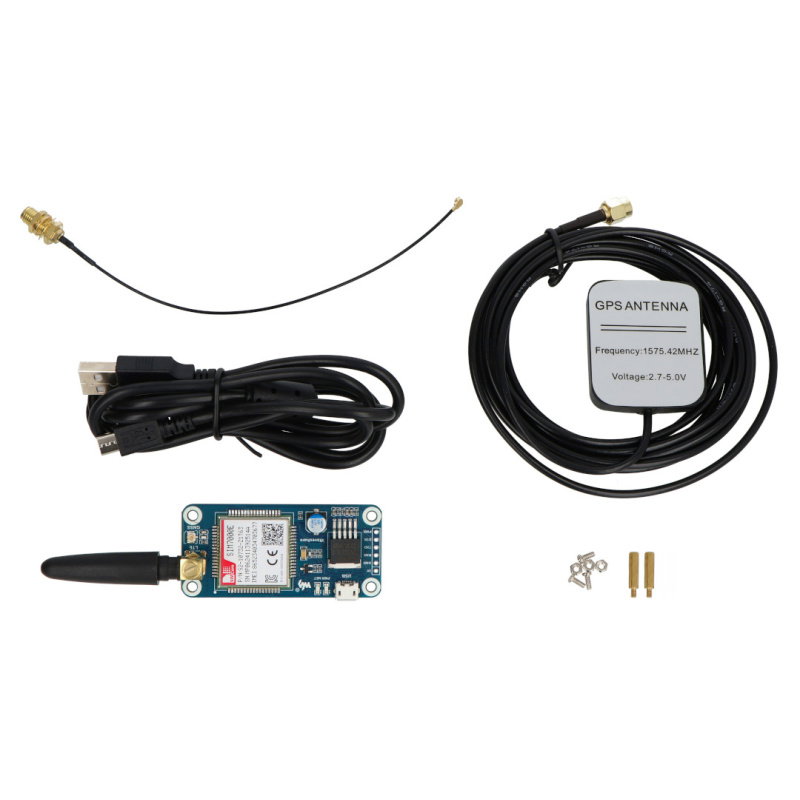

Satz enthält
Effiziente Kommunikation dank LTE GPS HAT Overlay - NB-IoT / LTE / GPRS / GPS SIM7000E für Raspberry Pi
Board LTE GPS HAT - NB-IoT / LTE / GPRS / GPS SIM7000E hat seine Anwendung in der Kommunikation von Raspberry Pi Hat gefunden. Es basiert auf der fortschrittlichen NB-IoT-Technologie.
Seine Hauptaufgabe besteht darin, das Versenden von Textnachrichten zu ermöglichen. Die Kommunikation über LTE GPS HAT - NB-IoT / LTE / GPRS / GPS SIM7000E für Raspberry Pi erfolgt dank der seriellen Schnittstelle UART (RX, TX), vermittelt durch AT-Befehle.
Raspberry Pi Hat-Kommunikation und innovative NB-IoT-Technologie
Das LTE GPS HAT - NB-IoT / LTE / GPRS / GPS SIM7000E Overlay verwendet die fortschrittliche NB-IoT-Technologie, d.h. Narrowband IoT. Es ist der Standard der LPWAN-Funktechnologie. Sein Hauptvorteil ist die Möglichkeit, mehrere Geräte gleichzeitig zu betreiben.
Mit der Verwendung eines Overlays und eines Raspberry Pi-Minicomputers erstellen Sie ein System, das eine effiziente und reibungslose Textkommunikation gewährleistet.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 5,0 V |
| Stromspannung Nieder | 5,0 V |
| Schnittstelle | UART |
| GPS - Genauigkeit | -162 dBm |
| Breite | 13,7 cm |
| Höhe | 4,3 cm |
| Tiefe | 9,8 cm |
| Gewicht | 0,164 kg |
Bei Bestellungen ab 100,00 € übernehmen wir die Versandkosten, unabhängig vom gewählten Versanddienst. Gilt für die Lieferung nach: Deutschland.
GLS
2-3 Tage
ab 4,85 €
DHL
2-3 Tage
ab 5,16 €
Hermes
2-4 Tage
ab 5,16 €
Ambro Express (Frei Bordsteinkante)
2-4 Tage
ab 62,02 €
Ambro Express (Frei Wohnungstür)
2-4 Tage
ab 103,36 €
Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.
30 Tage Rückgaberecht, ohne Angabe von Gründen
Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).
Reklamationen
Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.
Frage: Können Sie mit diesem Overlay über eine SIM-Karte eine Internetverbindung herstellen?
Frage: Hallo, das Modul hat drei Widerstände zur Konfiguration eingelötet, von denen einer zur Auswahl einer Betriebsspannung von 3,3V oder 5V dient. Die in den Details angegebene Versorgungsspannung ist jedoch 5V. Wenn ich das Modul als Shield (über GPIO) an einen Raspberry Pi mit 5V anschließe, muss ich dann den Widerstand für die Betriebsspannung auf 5V umlöten?
Frage: Ist dieses Modul für den Raspberry Pi 5 8GB geeignet? https://botland.com.pl/raspberry-pi-hat-komunikacja/12531-lte-gps-hat-nb-iotltegprsgps-sim7000e-nakladka-dla-raspberry-pi-3b3b2bzero-waveshare-14865-5904422319496.html
