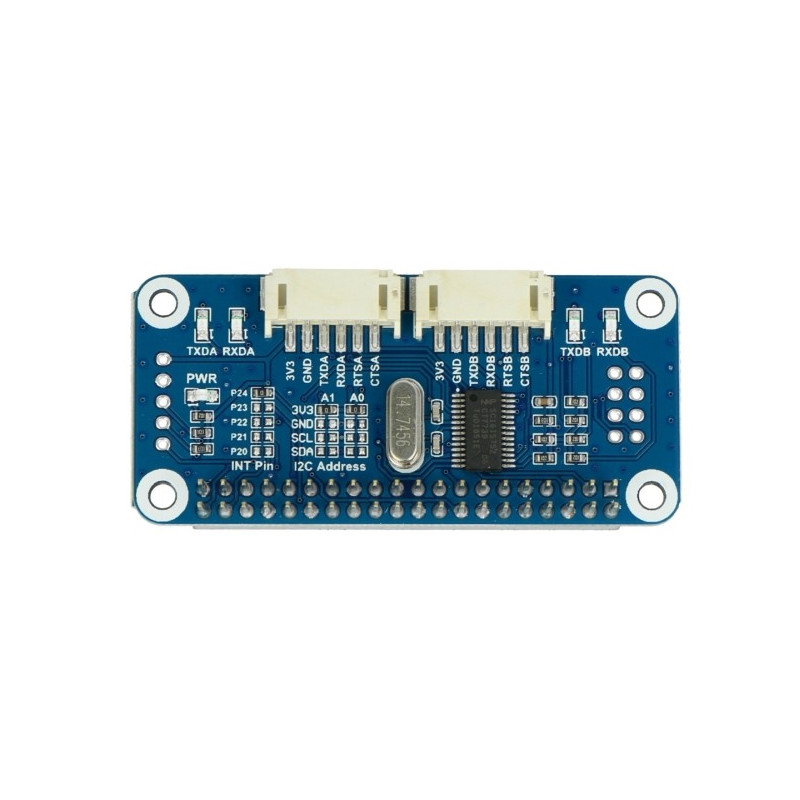

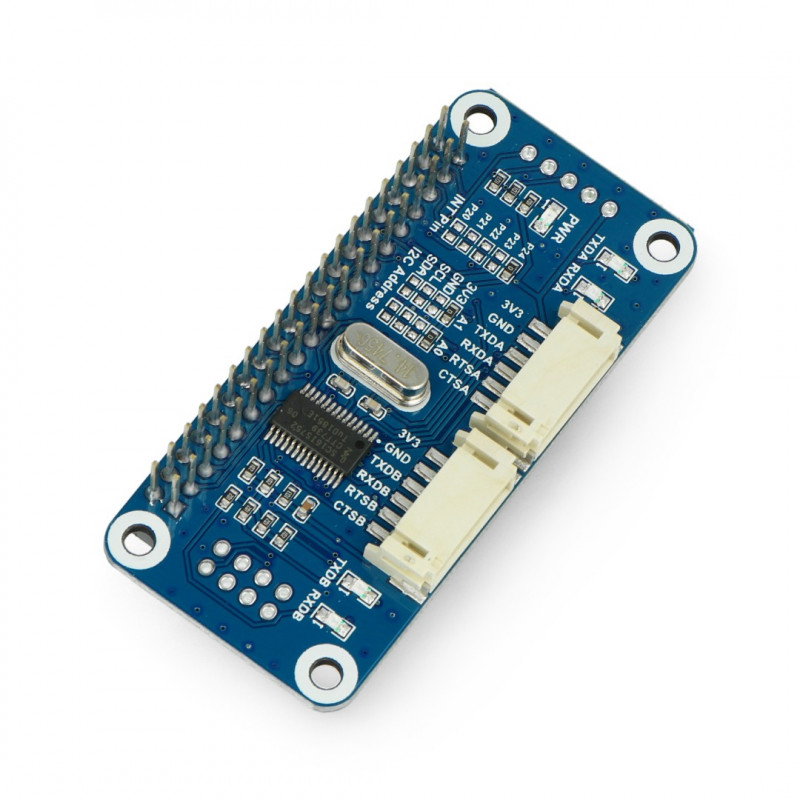

Produktbeschreibung: Waveshare Serial Expansion HAT - I2C, UART, GPIO - Shield für Raspberry Pi
Shield mit dem SC16IS752 -System, das den Raspberry Pi -Minicomputer um zwei zusätzliche UART-Kommunikationskanäle und über I2C programmierte GPIO-Ports erweitert.
Haupteigenschaften
- Kompatibel mit Raspberry Pi Zero / Zero W / Zero WH / 3B + / 3B / 2B
- Der SC16IS752 Chip erweitert sich um 2 UART Kanäle und 8 I2C programmierbare GPIO Ports
- Erweiterungsmöglichkeit auf bis zu 16 Module durch Setzen adressierter Jumper, was eine Erweiterung um 32 UART-Kanäle ermöglicht
- Status-LEDs für jeden UART-Kanal
- Reservierte Steuer-I2C-Pins zum Anschließen zusätzlicher Platinen

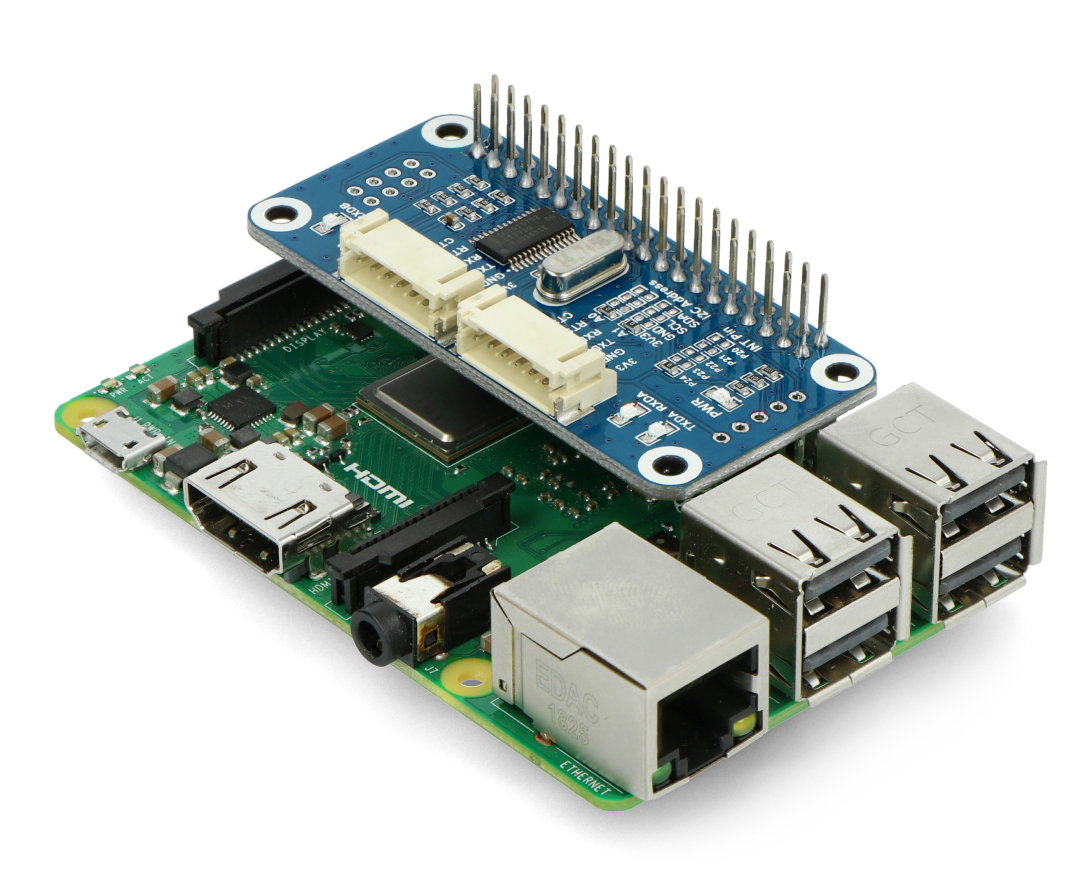

Gegenstand des Verkaufs ist ein Schild, der Minicomputer Raspberry Pi kann separat erworben werden.

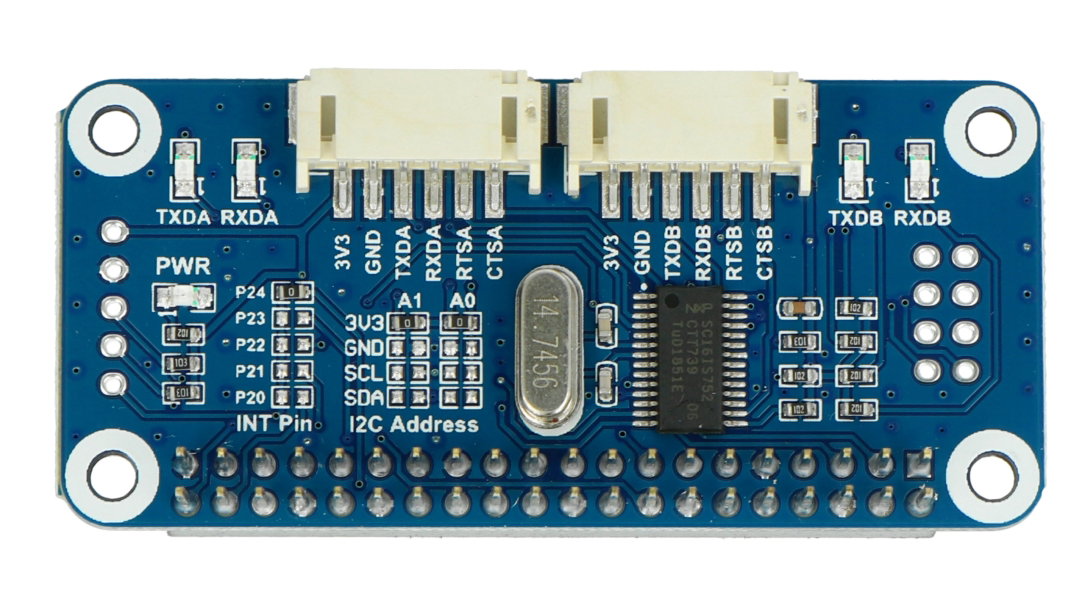

HAT für serielle Erweiterung – Waveshare 15667.
Waveshare Serial Expansion HAT-Spezifikation
- Betriebsspannung: 3,3 V
- Chip: SC16IS752
- Kommunikation: I2C
- Abmessungen: 65 x 30 mm
- Abmessungen der Befestigungslöcher: 3 mm

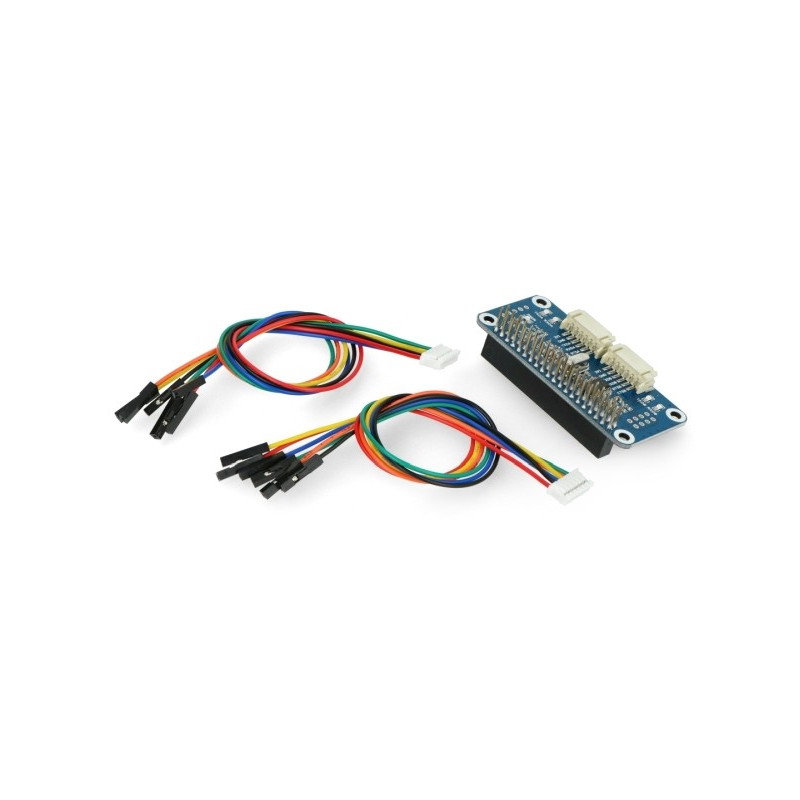

Satz enthält
- Serielle Erweiterung HAT
- Verbindungskabel
- Schrauben und Distanzstücke
I2C - asynchrones Datenübertragungsprotokoll
I2C (Inter-Integrated Circuit) ist ein Kommunikationsprotokoll, das nach dem Prinzip der asynchronen Datenübertragung zwischen digitalen Schaltungen arbeitet. Wie die SPI-Schnittstelle ist I2C für die Kommunikation über sehr kurze Distanzen ausgelegt. Wie andere gängige serielle Schnittstellen mit asynchroner Kommunikation (z. B. RS-232 und UART) verwendet I2C zwei Drähte für den Datenaustausch – der erste ist für die Datenleitung und der zweite für die Taktleitung reserviert.
UART - Zweiwegeübertragung
Das Serial Expansion HAT-Modul kann auch die UART-Kommunikation verarbeiten. Im Gegensatz zu I2C ermöglicht die UART-Schnittstelle (Universal Asynchronous Receiver Transmitter) die Implementierung einer Zwei-Wege-Datenübertragung (Vollduplex). Das UART-Protokoll sendet Daten über die Tx-Leitung und empfängt Daten über die Rx-Leitung. Die UART-Schnittstelle ist voll kompatibel zum TTL-Standard, bei dem der Spannungspegel für den High-Zustand im Bereich von 3 V bis 5 V liegt.
