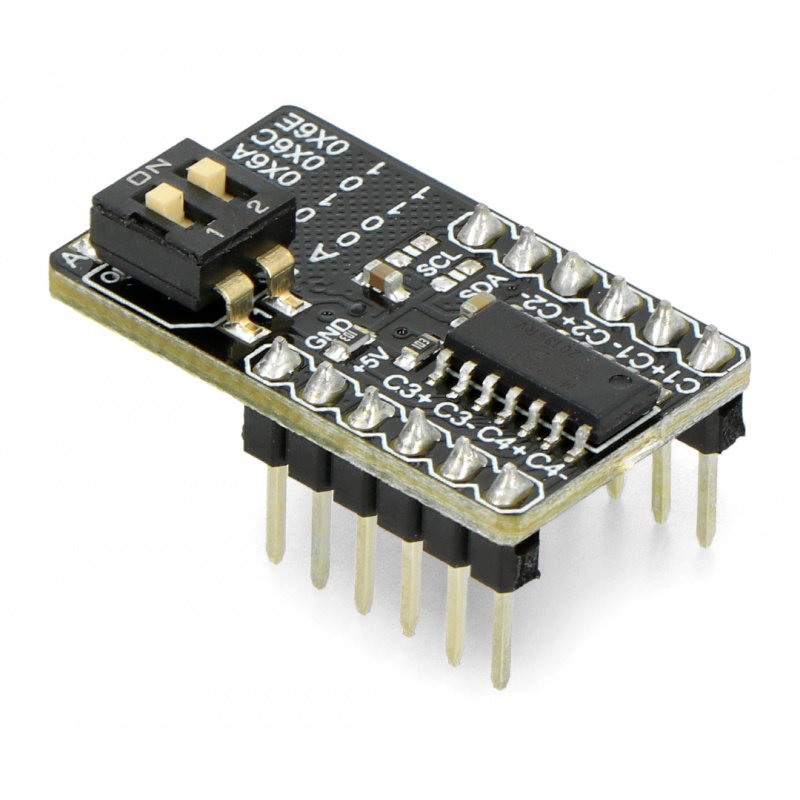

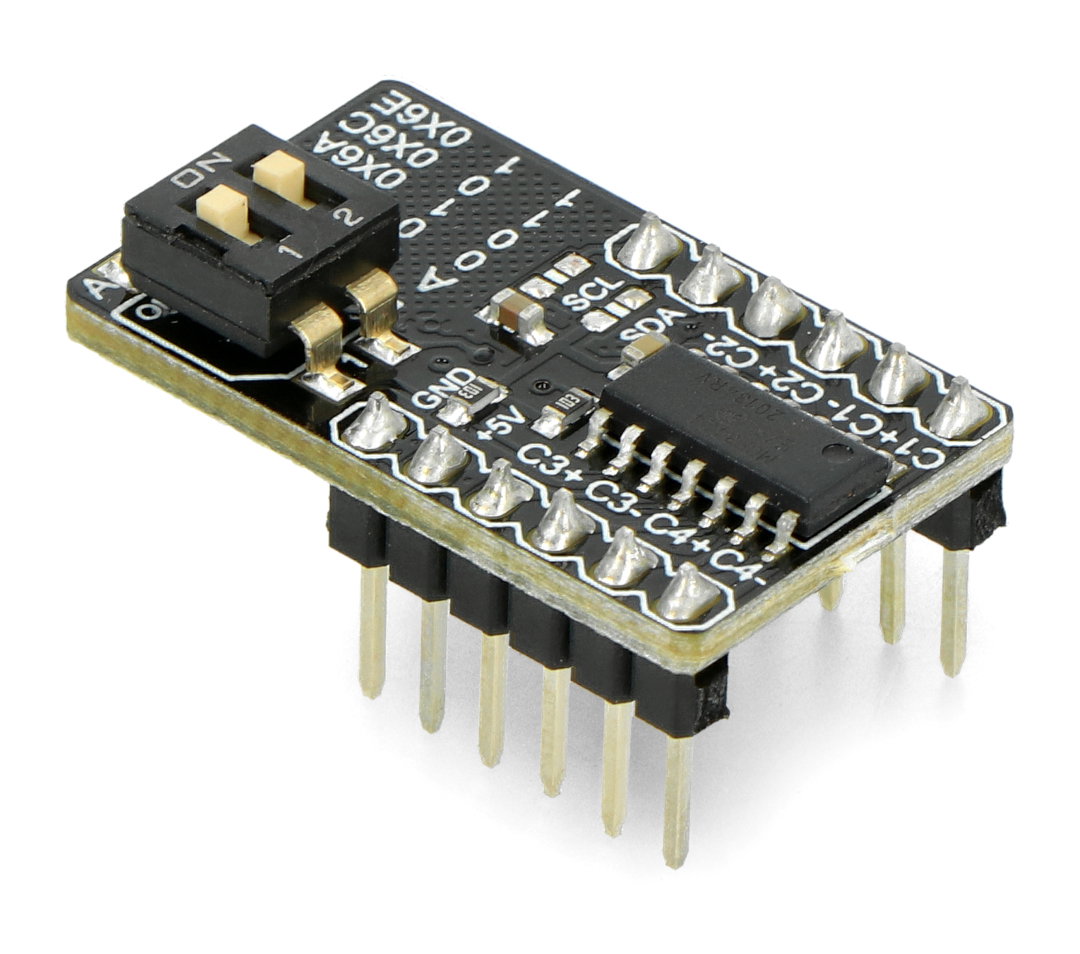

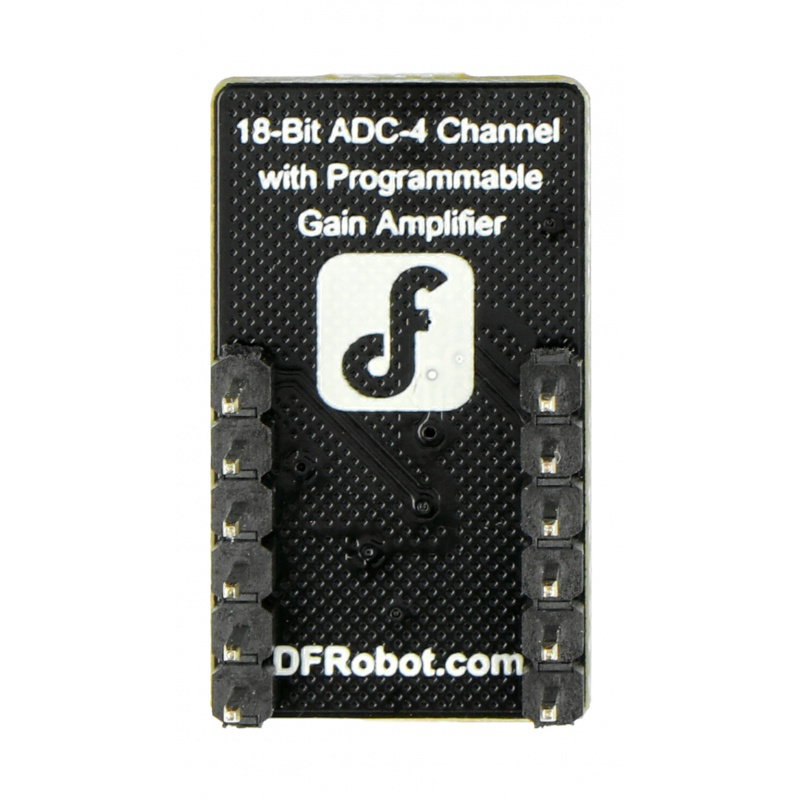

Produktbeschreibung: MCP3424 - ADC 18-Bit-4-Kanal-I2C-Konverter
Ein Modul mit einem Analog-Digital- Wandler vom Delta-Sigma-Typ mit 18-Bit-Präzision . Ausgestattet mit vier Kanälen mit Differenzeingängen. Arbeitet mit Geschwindigkeiten von bis zu 240 Samples pro Sekunde. Es hat die Fähigkeit, die Verstärkung zu ändern: x1, x2, x4, x8. Es wird mit einer Spannung von 2,7 V bis 5,5 V versorgt und kommuniziert über I2C. Auf der Platine befinden sich Ferritdrosseln, die die Versorgungsspannung filtern.

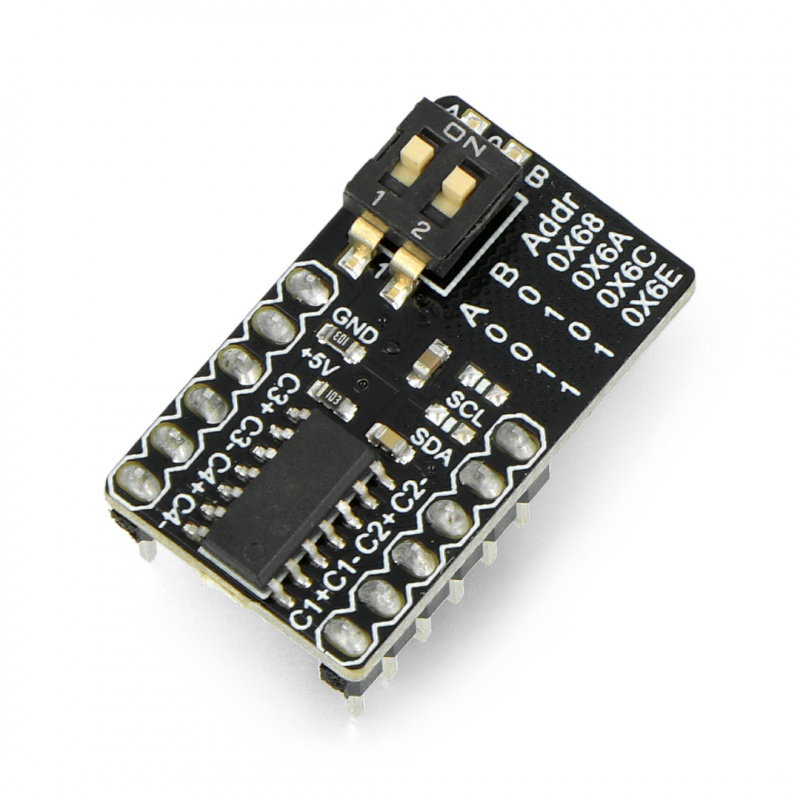

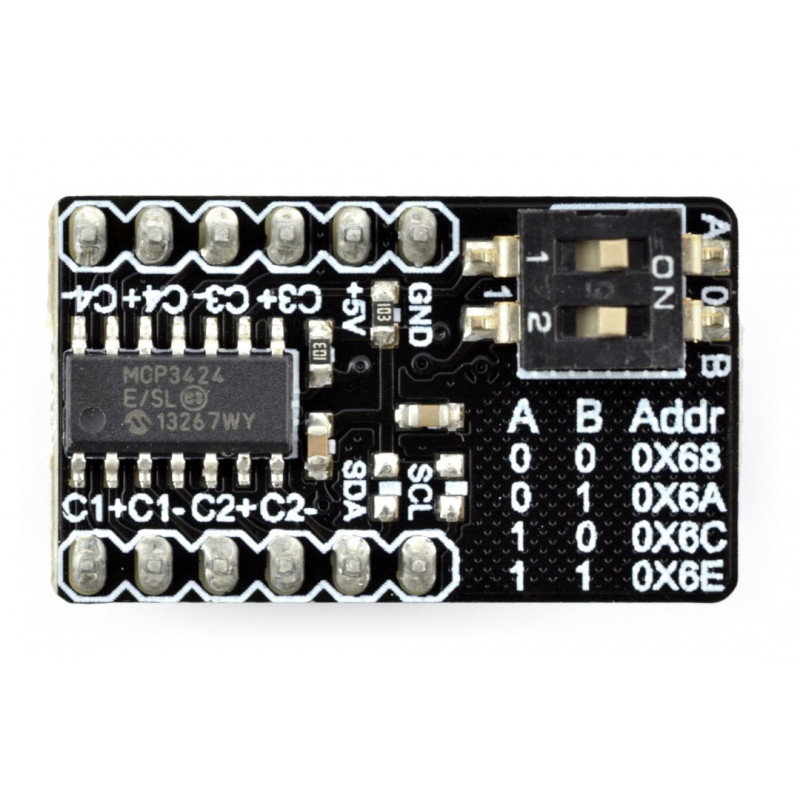

Zur Kommunikation wird die beliebte I2C-Schnittstelle verwendet, mit der Möglichkeit, per Schiebeschalter eine der vier verfügbaren 7-Bit-Adressen auszuwählen. Dank dieser Lösung können mehrere Sender an einem Bus angeschlossen werden. Details in der Dokumentation in Tabelle 5.
| Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Der Hersteller stellt eine Bibliothek für Raspberry Pi und eine Bibliothek für Arduino zusammen mit einer Beschreibung der Verbindung zur Verfügung. |
MCP3424 - ADC 18-Bit-4-Kanal-I2C-Konverter.
Spezifikation des MCP3424 - ADC-Wandler
- Versorgungsspannung: von 2,7 bis 5,5 V
- Standby-Stromverbrauch: 300 nA (bei 5 V)
- Anzahl Eingänge: 4
- Verfügbare Referenzspannung: 2,048 V ± 0,05 %, 15 PPM/°C Drift
- Programmierbare Verstärkung (PGA): x1, x2, x4, x8
- Programmierbare Auflösung: Auflösung: 12, 14, 16, 18 Bit
- Programmierbare Konvertierungsgeschwindigkeit: 240, 60, 15 oder 3,75 Sps
- Verstärkungsfehler: 0,05 % (PGA = 1,18 Bit)
- Offset: 15 μV (PGA = 1,18 Bit)
- Kommunikationsschnittstelle: I2C
- Eingebaute Widerstände ziehen die Leitungen des I2C-Busses
- Arbeitstemperaturbereich: von -40 °C bis +125 °C
- Anschlüsse: Goldpin-Streifen - 2,54 mm Raster (gelötet)
- Modulabmessungen: 27 x 16 mm
Betriebsarten
Das Gerät hat zwei Betriebsarten:
- One-Shot – Der Konverter führt eine Konvertierung durch und kehrt in den Energiesparmodus zurück, bis er angewiesen wird, eine weitere Konvertierung durchzuführen.
- Kontinuierlich - die Konvertierung erfolgt kontinuierlich mit der gewählten Geschwindigkeit.
Führt
- SDA - Datenleitung des I2C-Busses
- SCL - Taktleitung des I2C-Busses
- + 5V - Versorgungsspannung im Bereich von 2,7 bis 5,5 V
- GND - die Masse des Systems

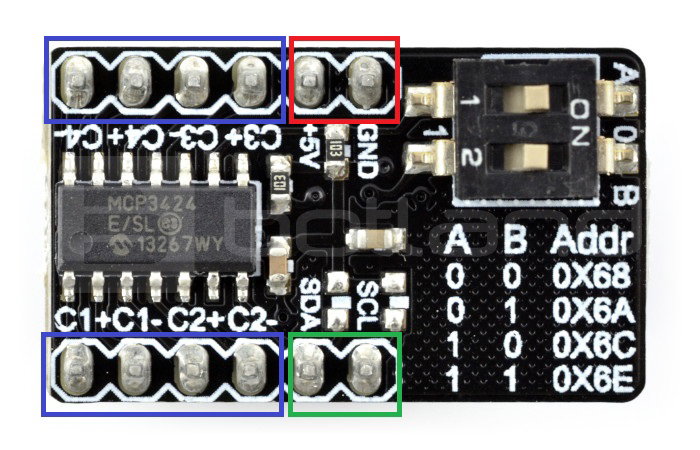

- Cx +, Cx- - Differenzeingänge zum Anschluss eines analogen Signals
Die Pins haben das Goldpin- Raster von 2,54 mm. Dank ihnen ist es möglich, das System über Kabel mit dem Steckbrett oder dem Hauptmodul (z. B. Raspberry Pi oder Arduino ) zu verbinden.
Führt.
