Produktbeschreibung: Refletive IR - Infrarotempfänger mit LM393 Komparator - Erweiterungsmodul - M5Stack U175
Die Reflective IR Unit ist ein Infrarotsensormodul, das dank der IR-Technologie das von verschiedenen Objekten reflektierte Licht genau erkennen kann. Das Modul erzeugt den entsprechenden Spannungswert auf der Grundlage der Intensität der von Hindernissen reflektierten IR-Signale. Die integrierte Komparatorschaltung LM393 wandelt analoge Signale in zuverlässige digitale Signale um, die sich leicht verarbeiten lassen. Eine der wichtigsten Komponenten von Reflective IR ist eine digital gesteuerte LED-Anzeige, die eine schnelle und intuitive Überwachung des Betriebszustands des Sensors ermöglicht, was sowohl für Labor- als auch für Ingenieurprojekte besonders nützlich ist. Das Modul ist außerdem mit einem einstellbaren 10k-Potentiometer ausgestattet, mit dem die Empfindlichkeit und die Erkennungsschwelle eingestellt werden können, so dass der Empfänger für unterschiedliche Bedingungen und Anwendungen optimiert werden kann. Diese Flexibilität macht die Reflective IR Unit zu einer vielseitigen Lösung für Anwendungen, die eine Objekterkennung, Bewegungsverfolgung, Abstandsmessung und Automatisierung erfordern.
Der Hersteller hat ein Benutzerhandbuch erstellt, das einen Beispielprogrammcode und einen Schaltplan enthält. Probieren Sie es aus!

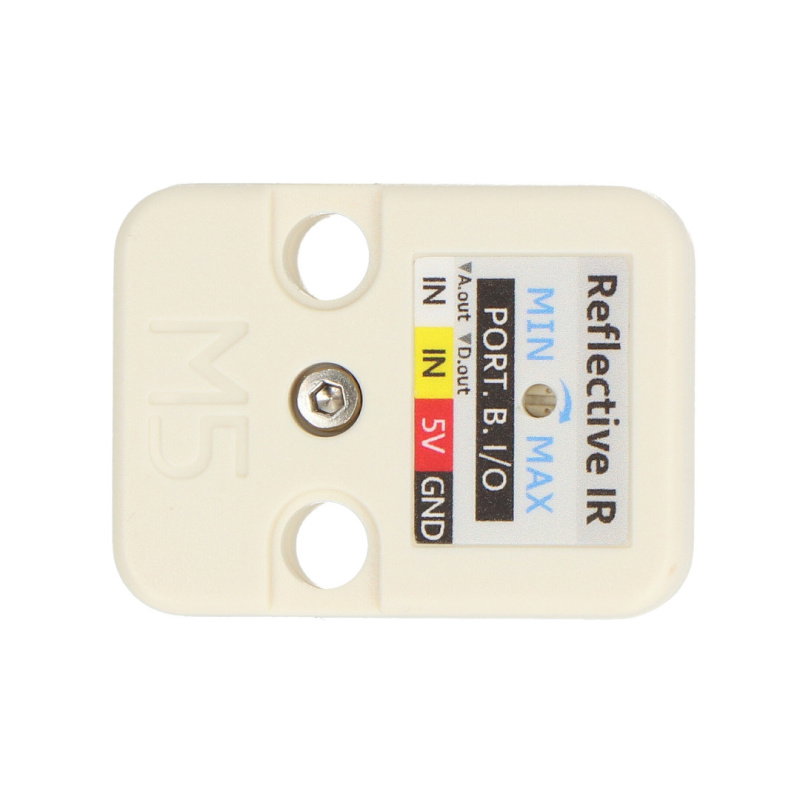

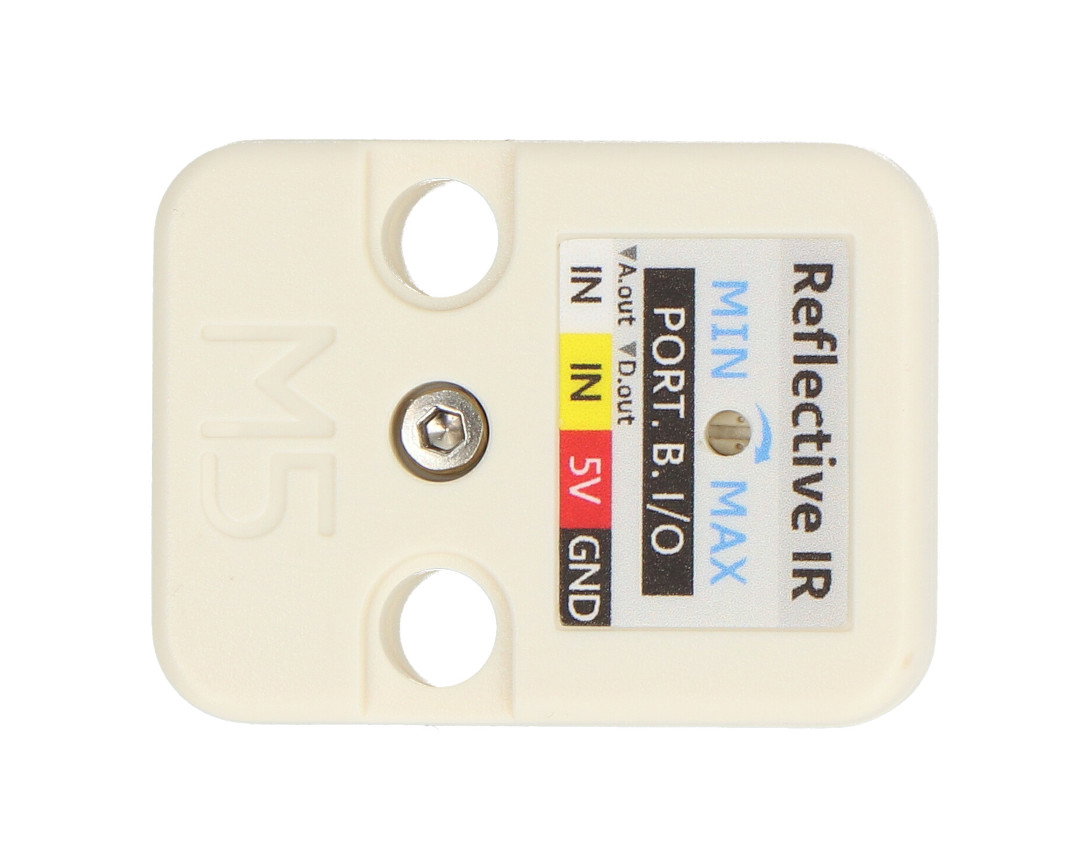

Reflektierender IR - Infrarotempfänger mit LM393 Komparator - Erweiterungsmodul Unit - M5Stack U175.

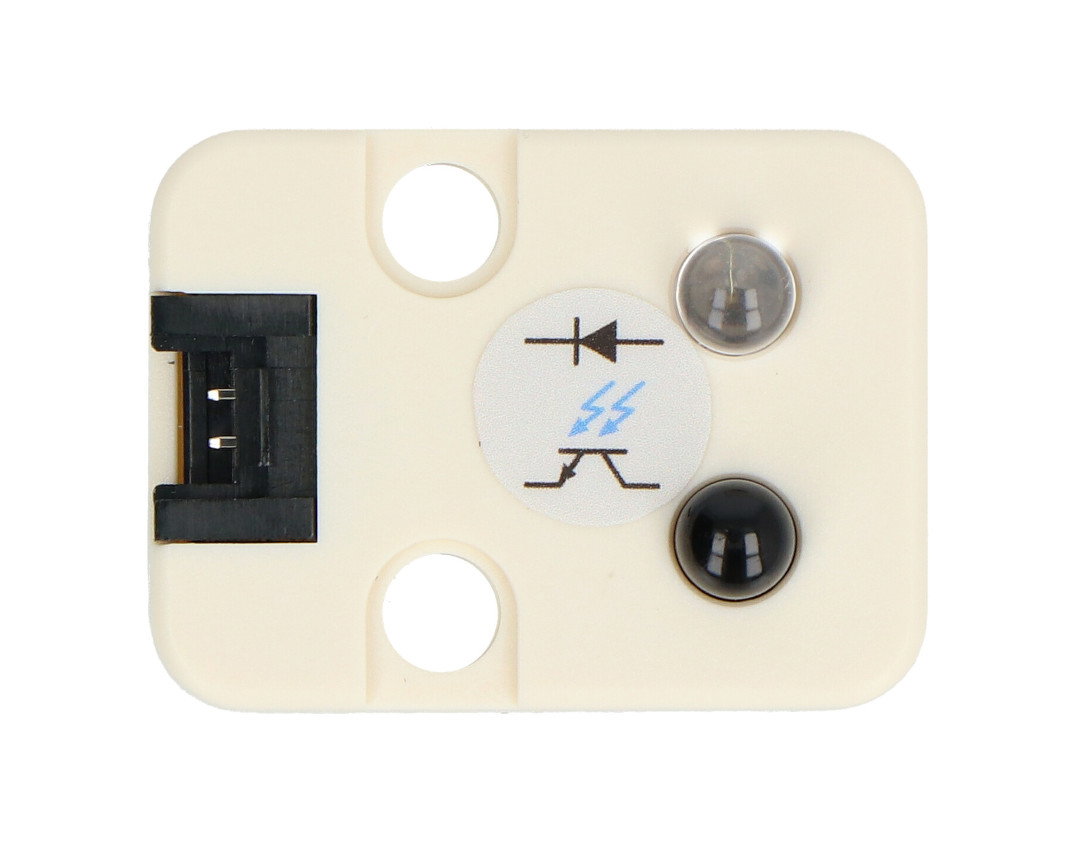

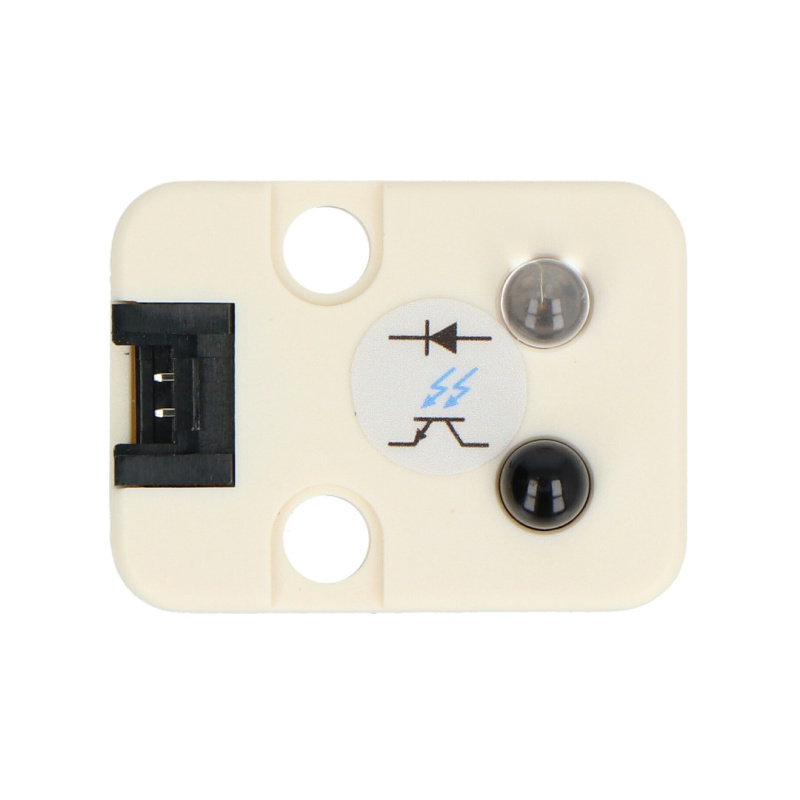

Das Modul verfügt über eine digital gesteuerte LED-Anzeige.
Besondere Merkmale des Moduls
- Infrarot-Detektionstechnologie: Die fortschrittliche IR-Technologie ermöglicht eine effiziente und präzise Erkennung von reflektiertem Infrarotlicht von Zielobjekten.
- Analoger Signalausgang: dank des IR-Empfängers und des Spannungsteilers mit 10k-Widerstand erzeugt er den entsprechenden Spannungswert in Abhängigkeit von der Intensität des vom Hindernis reflektierten IR-Signals.
- Digitaler Signalausgang: Der integrierte Komparator LM393 wandelt analoge Signale in zuverlässige digitale Signale um und erleichtert so deren Verarbeitung in digitalen Systemen.
- LED-Anzeige: Die digital gesteuerte LED-Anzeige ermöglicht eine intuitive Überwachung des Erkennungsstatus des Sensors und damit eine schnelle Beurteilung der Systemleistung.
- Einstellbares Potentiometer: Ausgestattet mit einem einstellbaren 10k-Potentiometer kann die Leistung des Sensors durch Anpassung der Empfindlichkeit und der Erkennungsschwelle an unterschiedliche Bedingungen und Anwendungsanforderungen optimiert werden.
Spezifikationen des Sensors
- Analoger Signalausgangsbereich: 0 bis 4096 (ESP32@12bit)
- Digitaler Signalausgang: TTL
- Betriebsspannung: 5 V
- Betriebstemperaturbereich: 0°C bis 40°C
- Abmessungen: 32 x 24 x 8 mm
- Gewicht: 5,2 g
Inhalt des Kits
- 1x Refletive IR - Infrarotempfänger mit LM393 Komparator - Geräteerweiterungsmodul - M5Stack U175
- 1x Verbindungskabel mit Grove-Stecker - 20 cm
- 1x Schraubendreher für Potentiometer

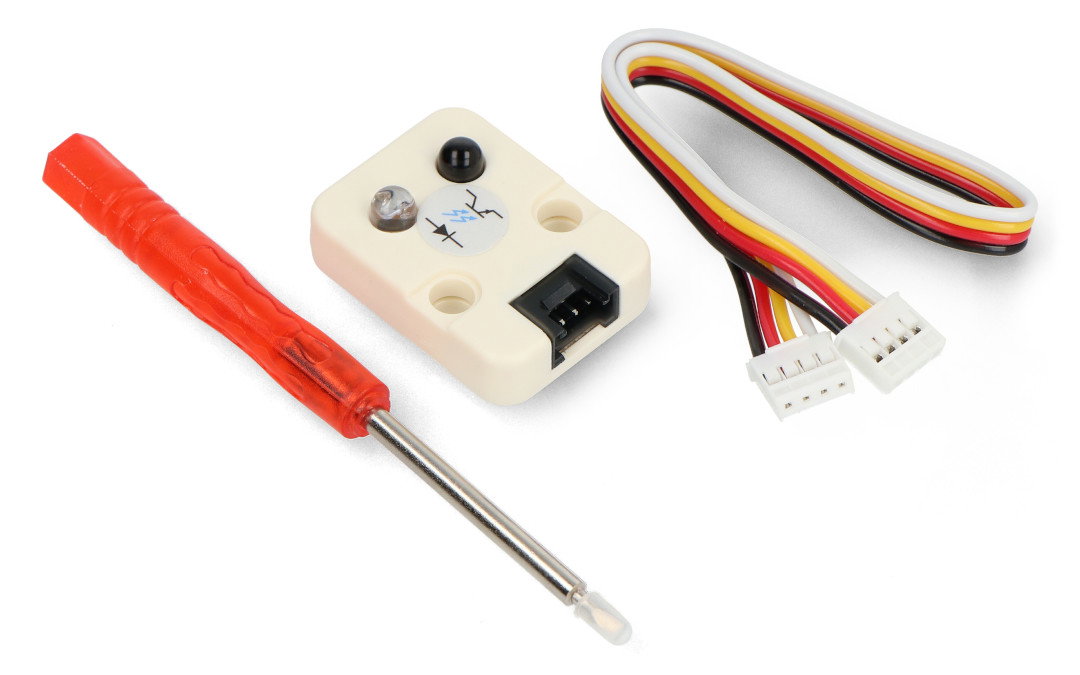

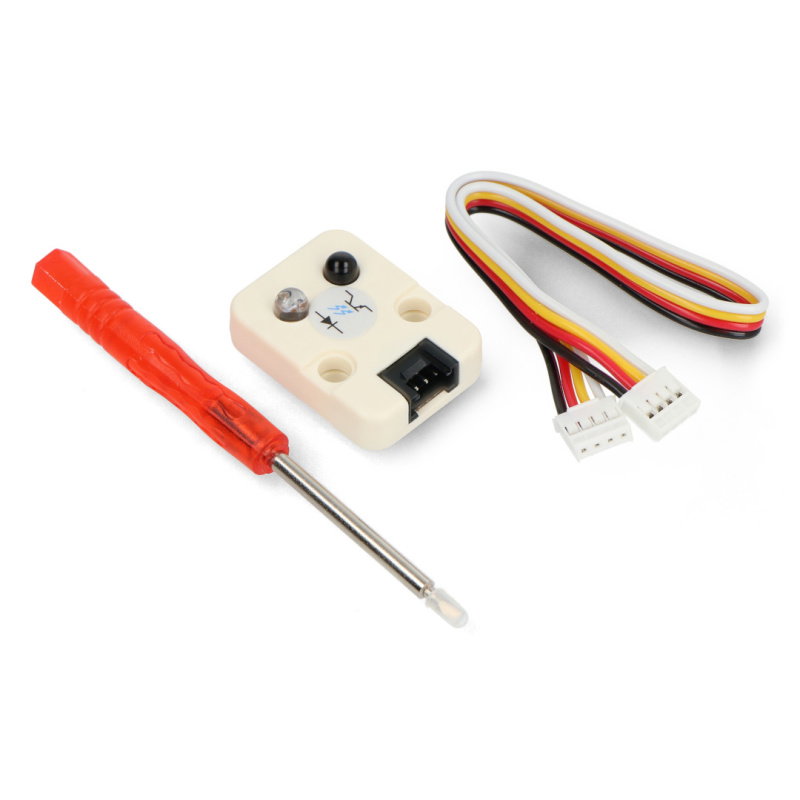

Im Bausatz enthaltene Komponenten.
