Produktbeschreibung: Ultraschall-I/O-Distanzsensor RCWL-9620 - Erweiterungsmodule Unit für M5Stack
Erweiterung der Unit- Serie - Ultraschall-Abstandssensor , hergestellt von der Firma M5Stack . Das Modul ist mit den Entwicklungsmodulen M5Stack Core, M5Atom und M5Stick kompatibel. Es wurde mit dem RCWL-9620- System ausgestattet, das eine präzise Entfernungsmessung und Hinderniserkennung im Bereich von 20 mm bis 4500 mm ermöglicht . Die Messung selbst wird mit einer Genauigkeit von ca. 2 % ermittelt. Um die Erweiterung mit den Hauptmodulen zu verbinden, werden Kabel vom Typ Grove verwendet. Ein dediziertes 20 cm langes Anschlusskabel ist im Set enthalten.
Besonderheiten des Sensors
- Das I/O RCWL-9620 ermöglicht eine präzise Messung von Distanzen im Bereich von 2 cm bis 450 cm mit einer Genauigkeit von ca. 2 %. Wenn die Messung größer als 350 cm ist, kommt es zu einer leichten Verzögerung bei der Datenübertragung
- Durch den weiten Betrachtungswinkel von 60 Grad erkennt der Sensor auch Objekte, die sich nicht direkt vor ihm befinden
- Um den Abstand zum Hindernis zu bestimmen, misst der Sensor die Zeit zwischen Senden und Empfangen eines Impulssignals
- Es wird in Hindernisvermeidungsrobotern, Projekten zur Abstandsmessung und Objekterkennung eingesetzt
- Es war mit dem RCWL-9620-Chip ausgestattet

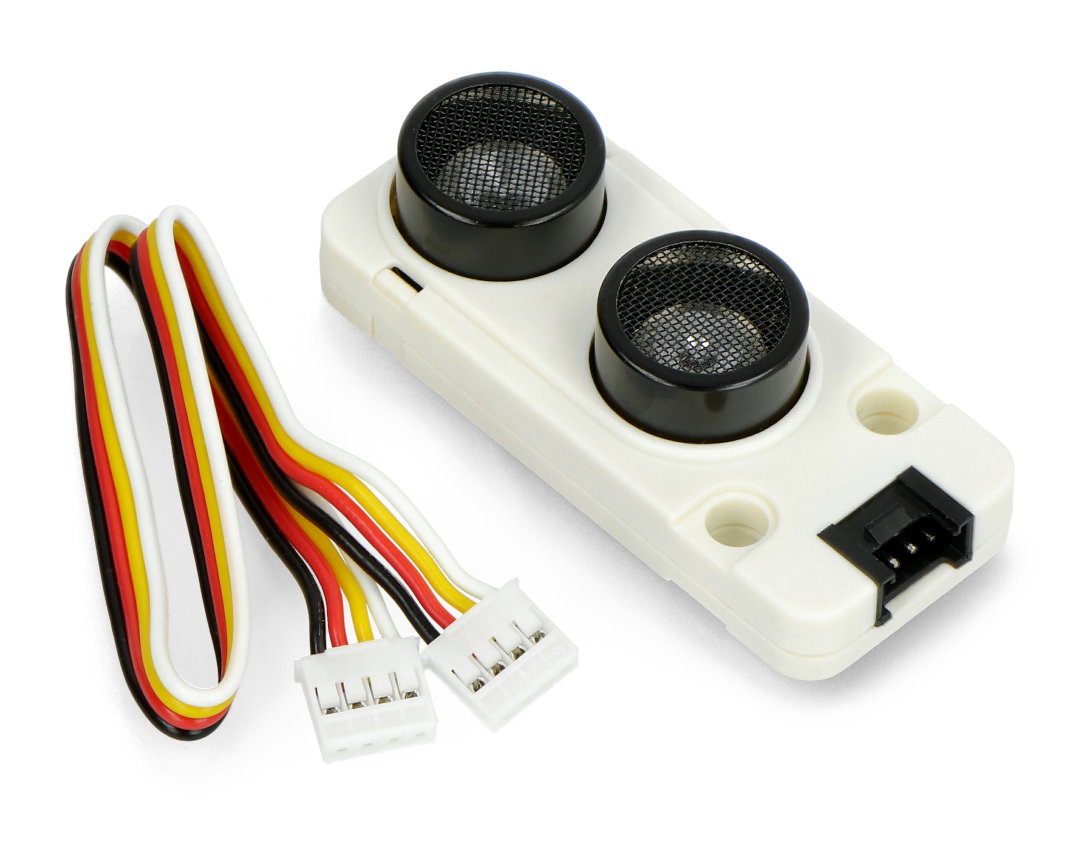

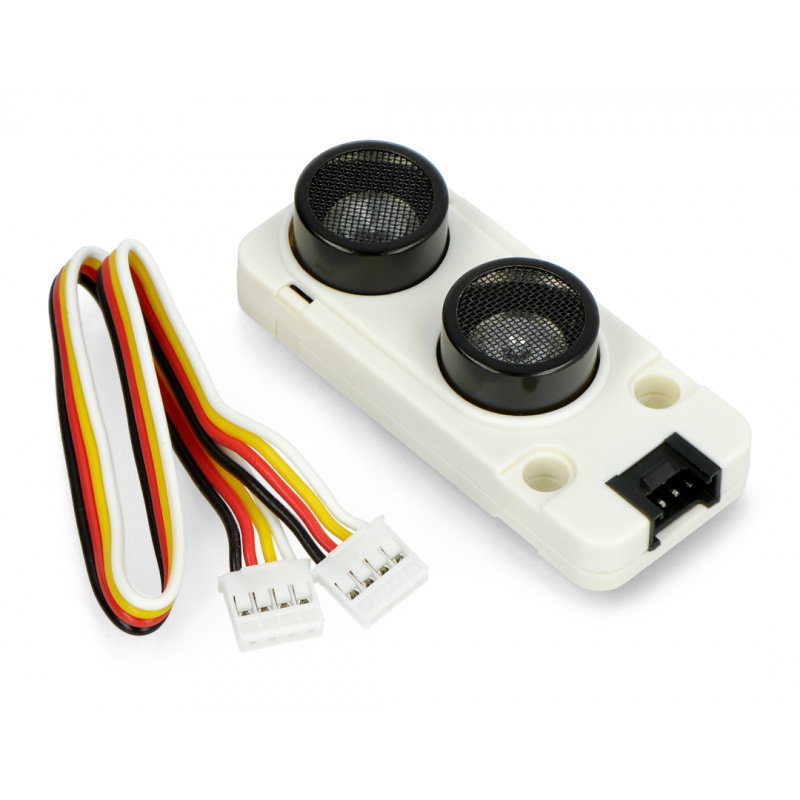

Im Set mit dem Sensor ist auch ein 20 cm langes Anschlusskabel enthalten.

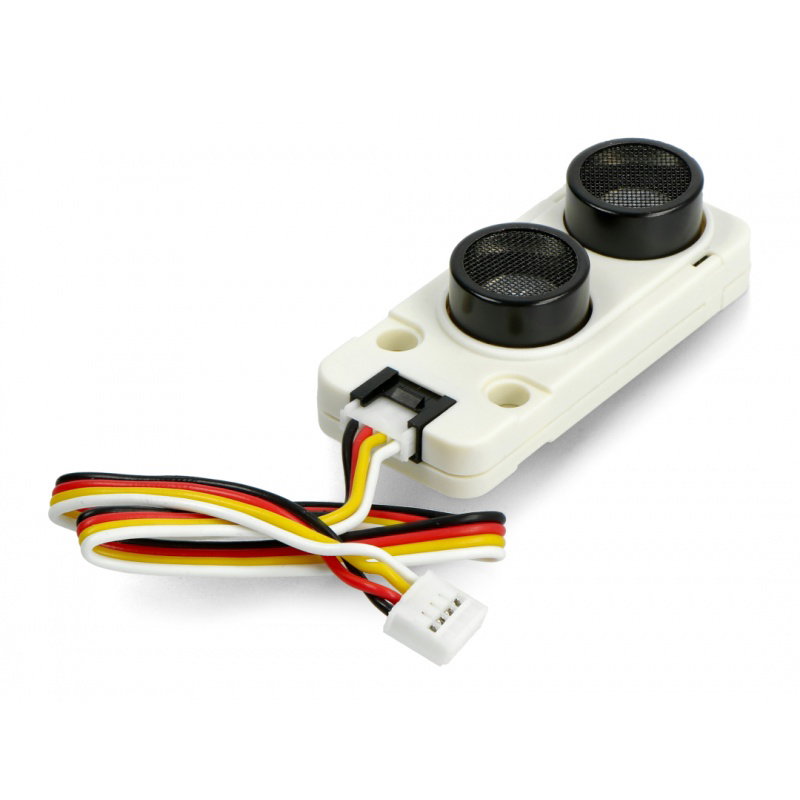

Ultraschall-E/A-Abstandssensor RCWL-9620 - Erweiterungsmodule Unit für M5Stack.
Technische Spezifikation des Sensors
- Kompatibel mit Entwicklungsmodulen: M5Stack Core, M5Atom, M5Stick
- Eingebauter Chip: RCWL-9620
- Kommunikationsschnittstelle: I / O
- Blindbereich: 0 mm bis 20 mm
- Distanzmessbereich: von 20 mm bis 4500 mm
- Messgenauigkeit: ± 2 %
- Arbeitsfrequenz: 40 kHz
- Sensorempfindlichkeit: -65 dB
- Betrachtungswinkel: ± 60 °
- Arbeitsstrom: 3 mA
- Unterstützte Entwicklungsplattformen: Arduino , UlFlow (Blockly, Python)
- Das Modul ist mit LEGO kompatibel
- Modulabmessungen: 56 x 24 x 15 mm
- Gewicht: 11,5 g
Inhalt des Kits
- Ultraschall-Abstandssensor I / O RCWL-9620 - Erweiterungsmodule Unit für M5Stack
- Anschlusskabel mit Grove-Stecker - Länge 20 cm
