Produktbeschreibung: Waagen-Kit mit Gewichtseinheit – 200 kg – HX711 – M5Stack K121
Das Waagen-Kit mit Gewichtseinheit besteht aus vier Drucksensoren – Halbbrücken-Dehnungsmessstreifen, einem 24-Bit-Analog-Digital-Wandler mit dem HX711 -System in Form einer Einheitenverlängerung, einem Grove-Kabel und einem Montageband. Die genannten Elemente in Kombination mit dem Entwicklungsmodul M5Stack und dem Ständer können als IoT-basierte Präzisionswaage dienen. Der gesamte Wägebereich beträgt 200 kg .
Sehen Sie sich auch das Benutzerhandbuch des Herstellers M5Stack an!

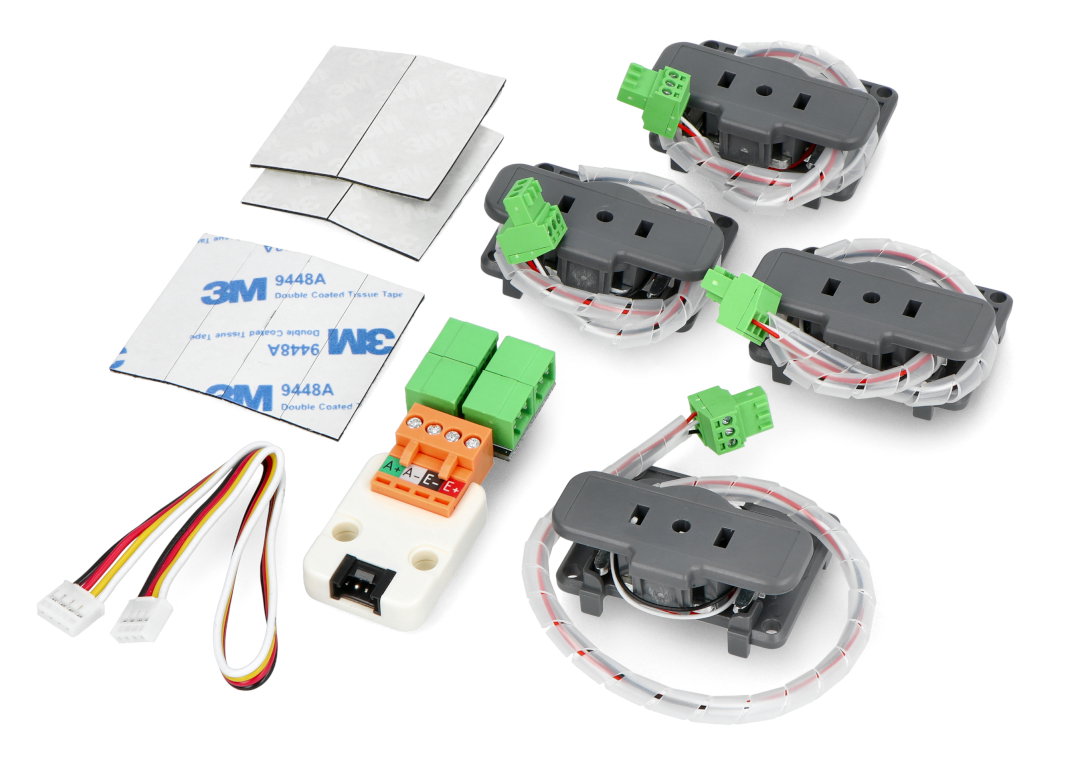

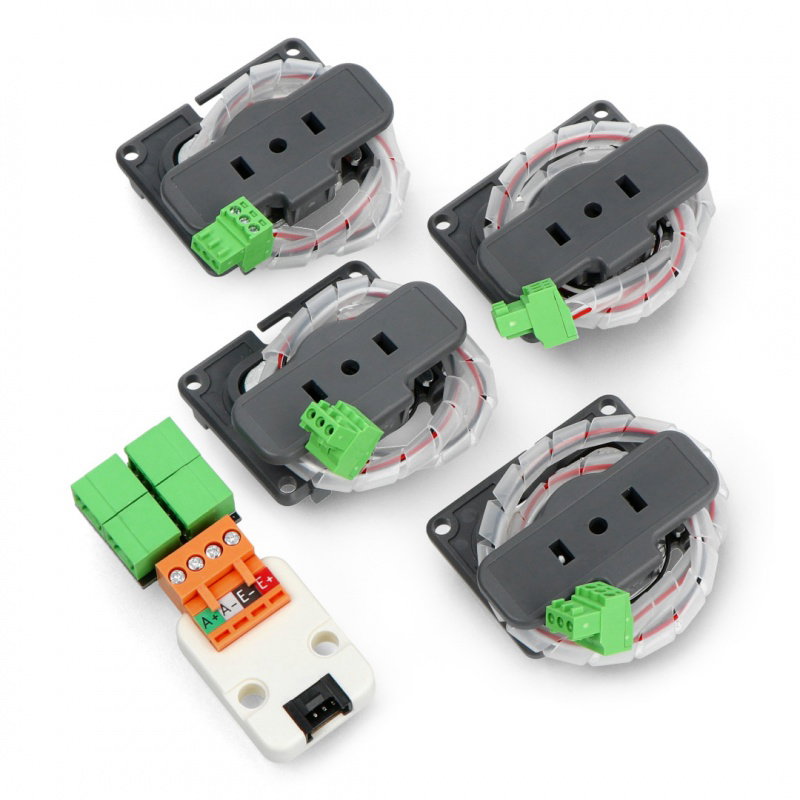

Im Bausatz enthaltene Elemente.

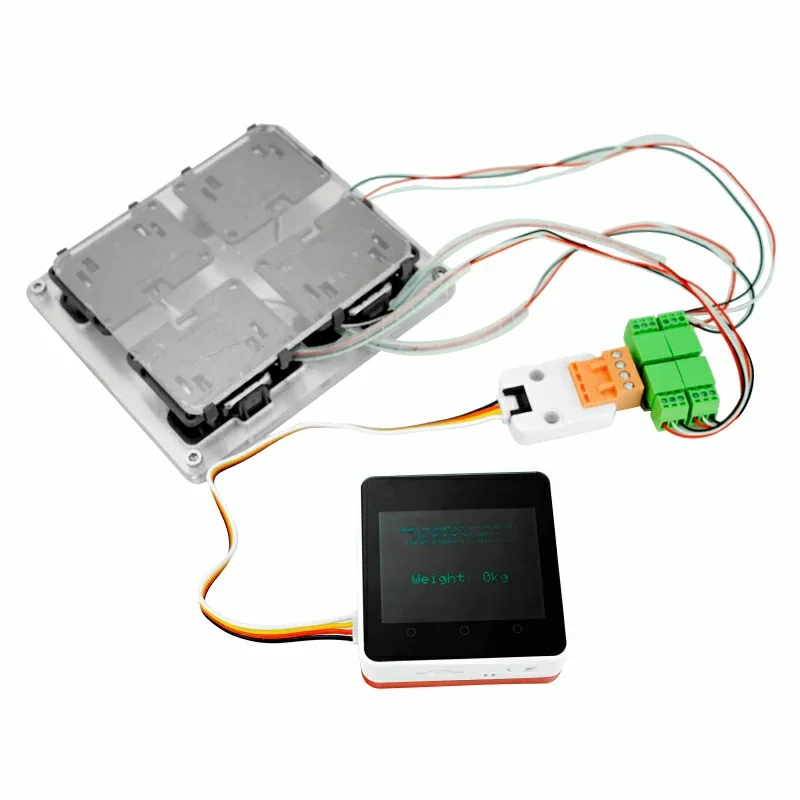

M5Stack Core und Acrylkappe sind nicht im Lieferumfang enthalten.
Funktionsprinzip des Dehnungsmessstreifens
Dehnungsmessstreifen sind das Hauptelement jeder elektronischen Waage. Sie werden in der Regel unter Stützen oder Auflagen platziert, um eine gleichmäßige Belastung zu gewährleisten. In der Messtechnik arbeiten Dehnungsmessstreifen im Allgemeinen im sog Brücke, die häufigste ist die Wheatshone-Brücke. Das Prinzip des Dehnungsmessstreifens besteht darin, die Spannung und den Widerstand zu messen, die durch den Druck des gewogenen Elements ausgeübt werden.
Damit das Waagen-Kit mit Gewichtseinheit ordnungsgemäß funktioniert, ist die Verwendung eines Moduls mit einem Mikrocontroller (z. B. M5Stack Core, M5Stack Core2, M5Atom, M5StickC, M5StickC Plus, CoreInk oder M5Paper - separat zu erwerben) und zwei Overlays / Sockeln erforderlich (z. B. Acryl) mit einer Seitenlänge von nicht mehr als 50 cm.
Technische Spezifikation des Sets
- Typ: elektronische Waage
- Gesamtwiegebereich: 200 kg
- Analog-Digital-Wandler
- Chip: HX711
- Auflösung: 24 Bit
- programmierbare Verstärkung: 32, 64 und 128
- Ausgangsdaten Baudrate: 10 SPS
- Drucksensor
- Typ: Dehnungsmessstreifen, Halbbrücke
- Ausgangsempfindlichkeit: 1,0 ± 0,1 mV / V
- Nichtlinearität: 0,3 % FS
- integrierte Genauigkeit: 0,3 % FS
- Nullausgang: ± 0,3 mV / V
- Unterschied zwischen der oberen und unteren Impedanz jedes Dehnungsmessstreifens: 0,8 Ohm
- Ausgangsimpedanz: 1000 ± 5 Ohm
- Verpackungsmaße: 105 x 65 x 40 mm
- Das Gewicht der Elemente des Sets: 92,5 g

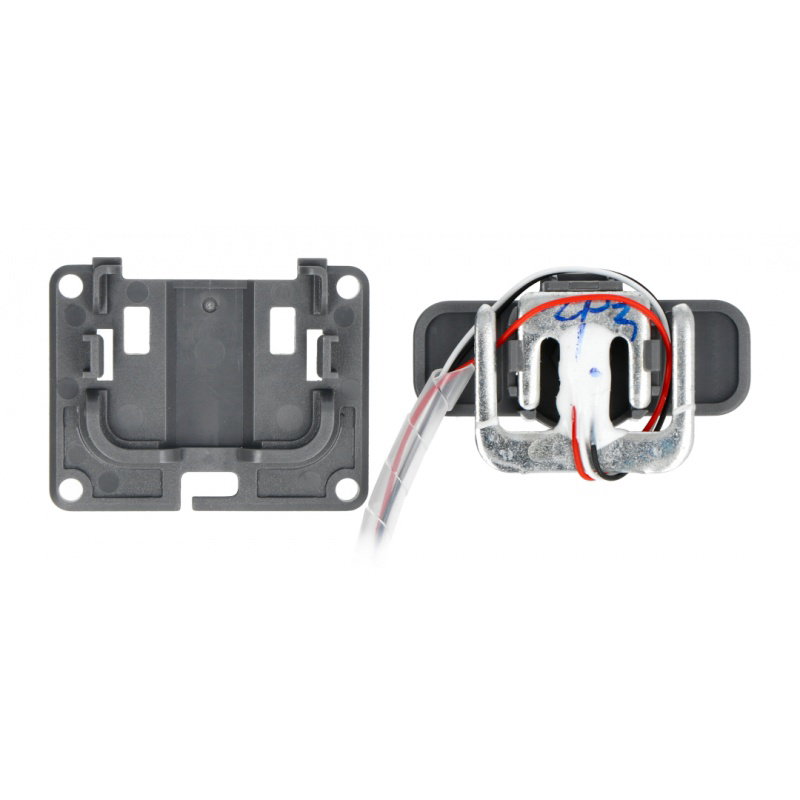

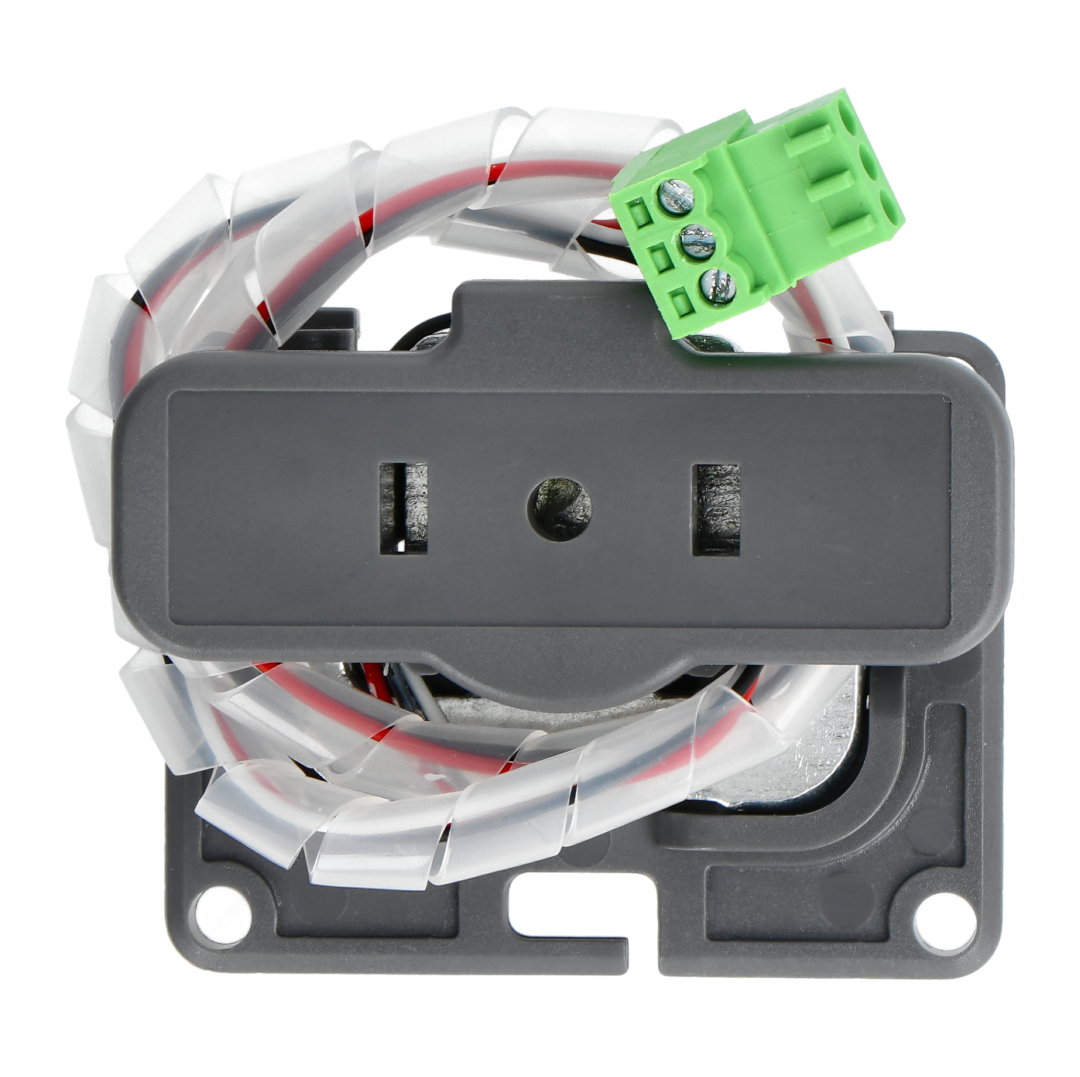

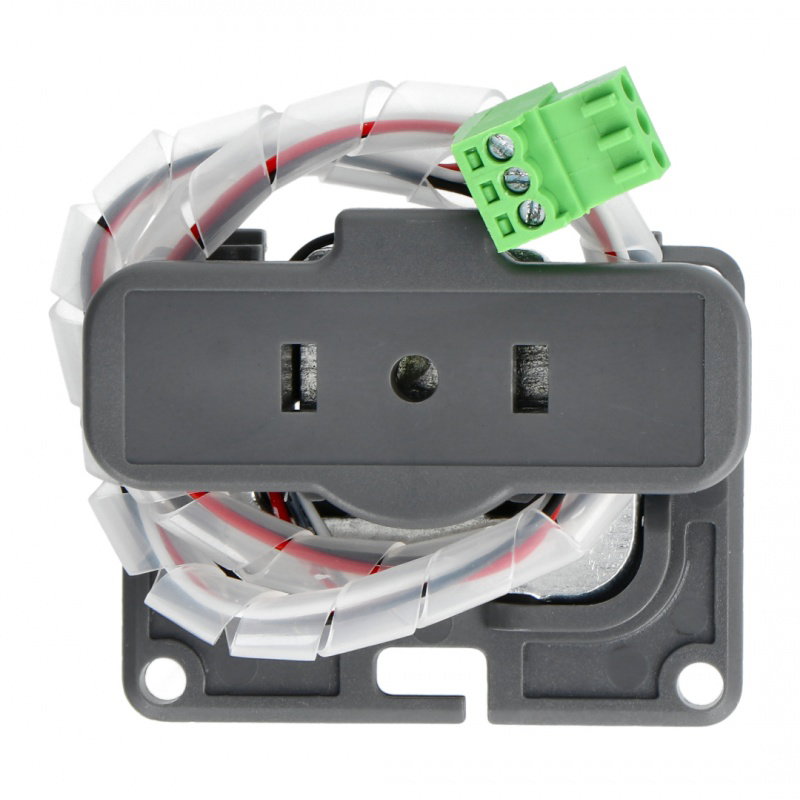

Drucksensor - Dehnungsmessstreifen.

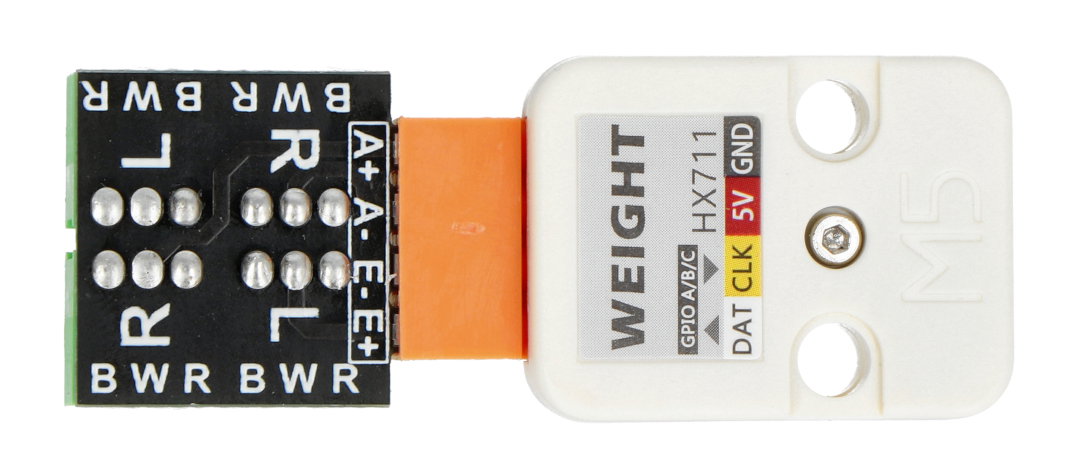

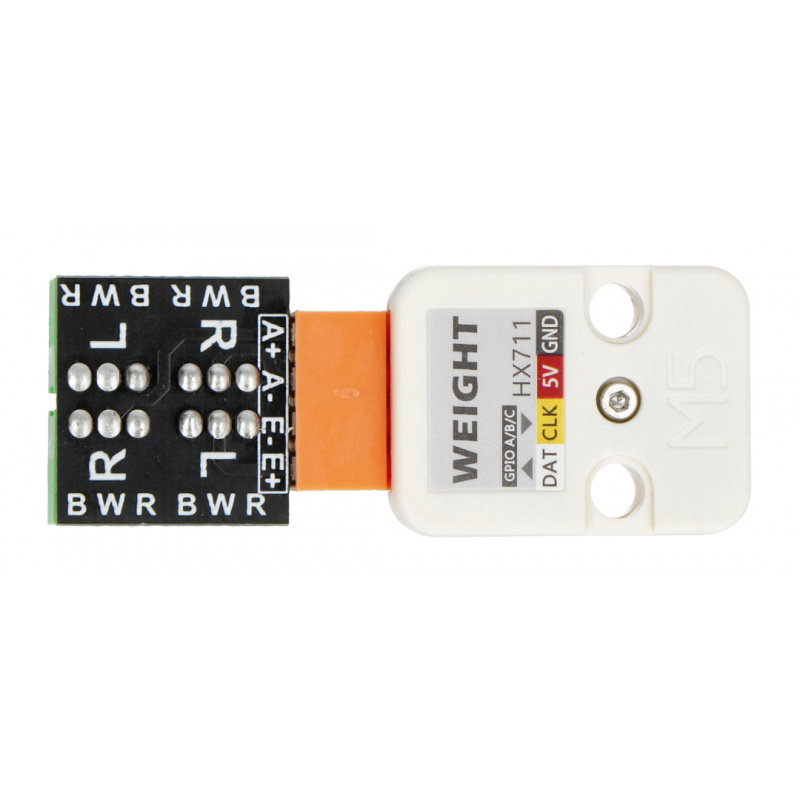

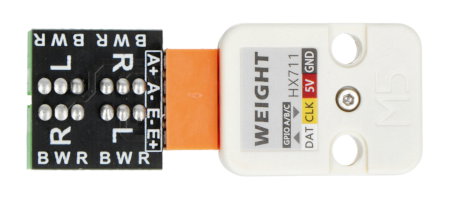

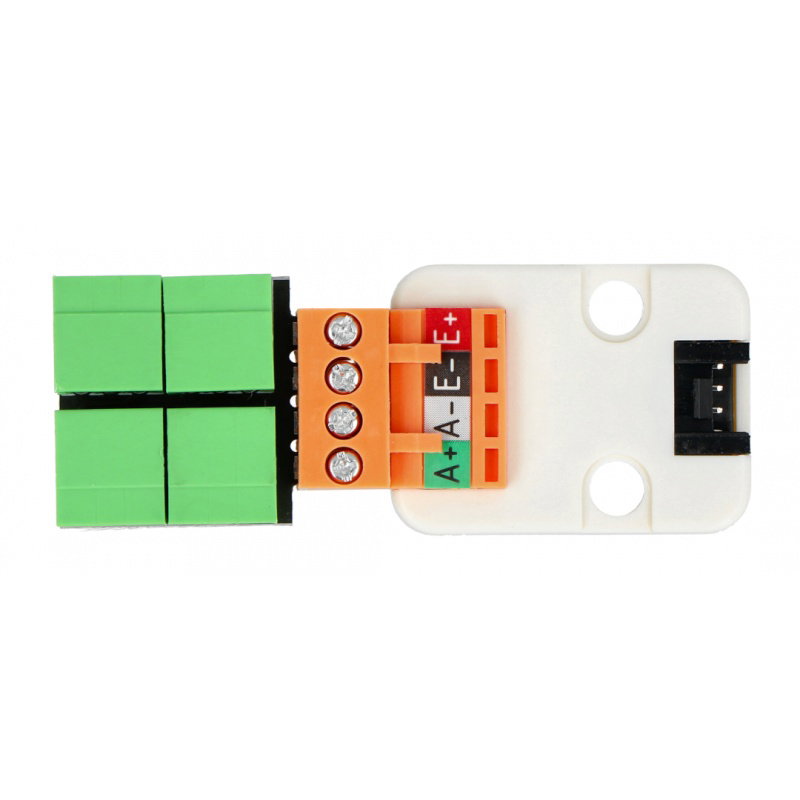

Der Konverter mit dem HX711-Chip.

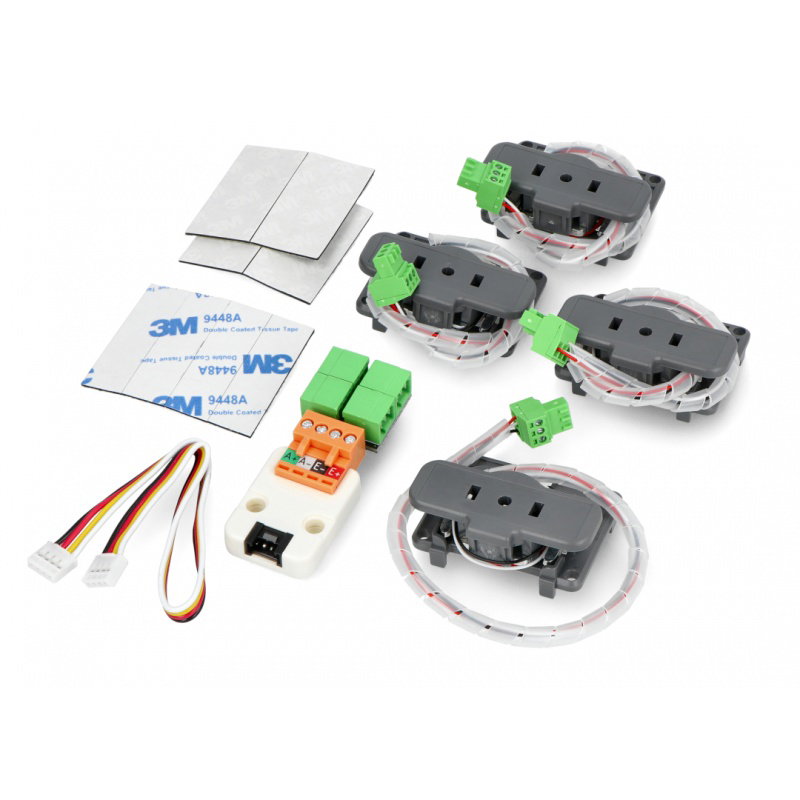

Inhalt des Kits
- Drucksensor - Dehnungsmessstreifen - Widerstand mit LED-Drähten - 4 Stück
- HX711 Analog-Digital-Wandler - Gerätetyperweiterung - 1 Stk
- Verbindungskabel mit Grove-Stecker - 20 cm lang - 1 Stück
- Doppelseitiges Montageband - 39 x 20 x 0,8 mm - 4 Stück
- Doppelseitiges Montageband - 39 x 12 x 0,8 mm - 4 Stück
