Produktbeschreibung: AC Measure - 100-240 V AC Sensor - HLW8032 - Erweiterungsmodul für Entwicklungsmodule - M5Stack U164
Erweiterungsmodul von M5Stack in Form eines 100-240 V AC Stromsensors, ausgestattet mit STM32 und HLW8032 Chips. Es ermöglicht die Echtzeitüberwachung von Strom-, Spannungs- oder Leistungsparametern. Der Zugriff auf die Messdaten ist dank der Kommunikation über den I2C-Bus sehr einfach und schnell. AC Measure wird überall dort eingesetzt, wo Leistungsdaten erfasst werden müssen, bei der Konstruktion intelligenter Geräte oder bei der Prozessoptimierung.
Der Hersteller hat auch ein Benutzerhandbuch erstellt, in dem Sie einen Schaltplan und Beispielprogrammcodes finden - sehen Sie es sich an!

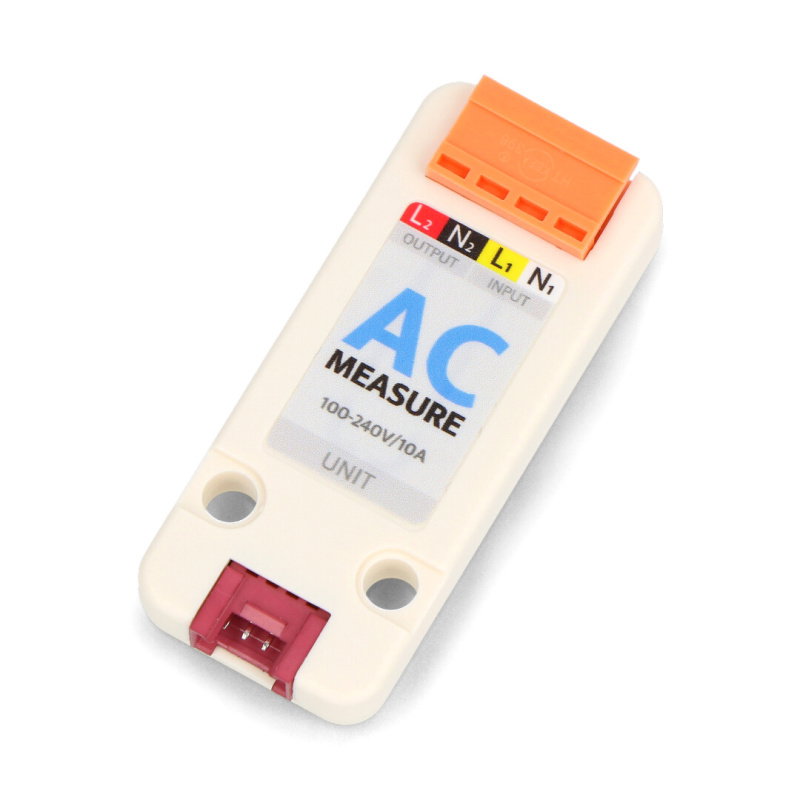

AC Measure - 100-240 V Wechselstromsensor - HLW8032 - Geräteerweiterungsmodul für Entwicklungsmodule - M5Stack U164.

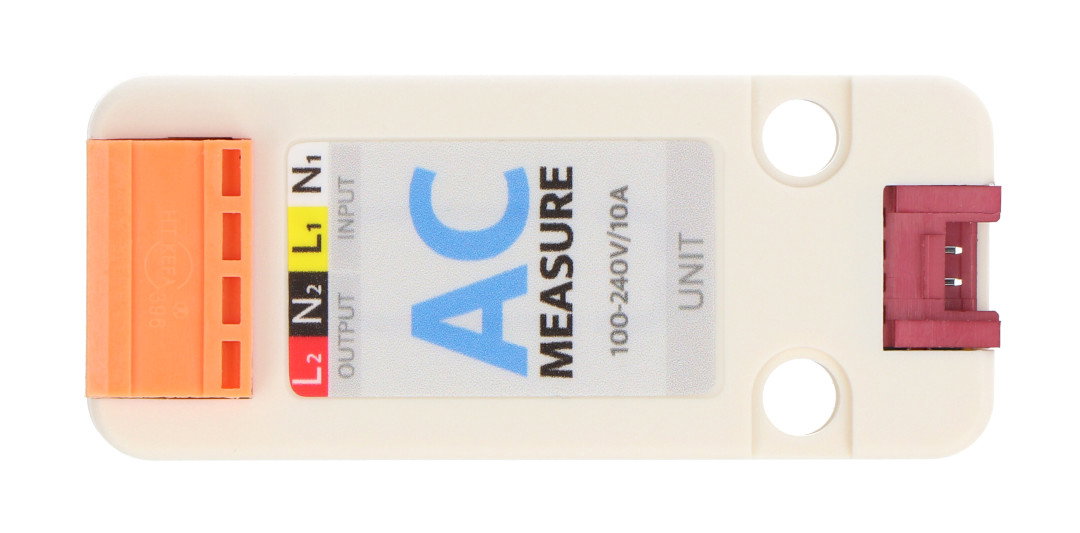

100-240 V AC Stromsensor.
Besondere Merkmale des Moduls
- Enthält eine leistungsstarke MCU - STM32G030, 32-bit ARM Cortex M0+ mit 64 kB Flash-Speicher und 8 kB RAM.
- Ermöglicht einphasige AC-Strommessung von 100 V bis 240 V / 10 A.
- Er verfügt über einen Schutz in Form der AC-Isolationsschaltung B0505ST16-W5, die seinen zuverlässigen und sicheren Betrieb gewährleistet.
- Er wird in Projekten zur Stromdatenerfassung sowie bei der Konstruktion von Smart-Home-Geräten, Messsteckdosen oder Ladestationen für Elektrofahrzeuge eingesetzt.
Technische Daten
- Modultyp: AC-Sensor
- Modultyp: Erweiterungsmodul Einheit für Entwicklermodule
- Steuerchip: STM32G030, ARM Cortex M0+ 32-bit, mit 64 kB Flash und 8 kB RAM
- Spannungssensor-Chip: HLW8032
- Messbereich: 100 V bis 240 V AC / 10 A
- AC-Trennschaltung: B0505ST16-W5
- Kommunikationsbaustein: EL357NB
- Kommunikationsschnittstelle: I2C-Bus
- I2C-Adresse: 0x42
- Programmierung: UIFlow, Arduino
- Abmessungen des Moduls: 56 x 24 x 10,3 mm
- Gewicht der Platine: 11,2 g

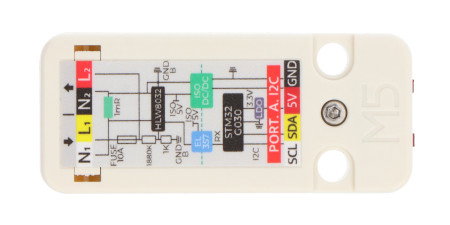

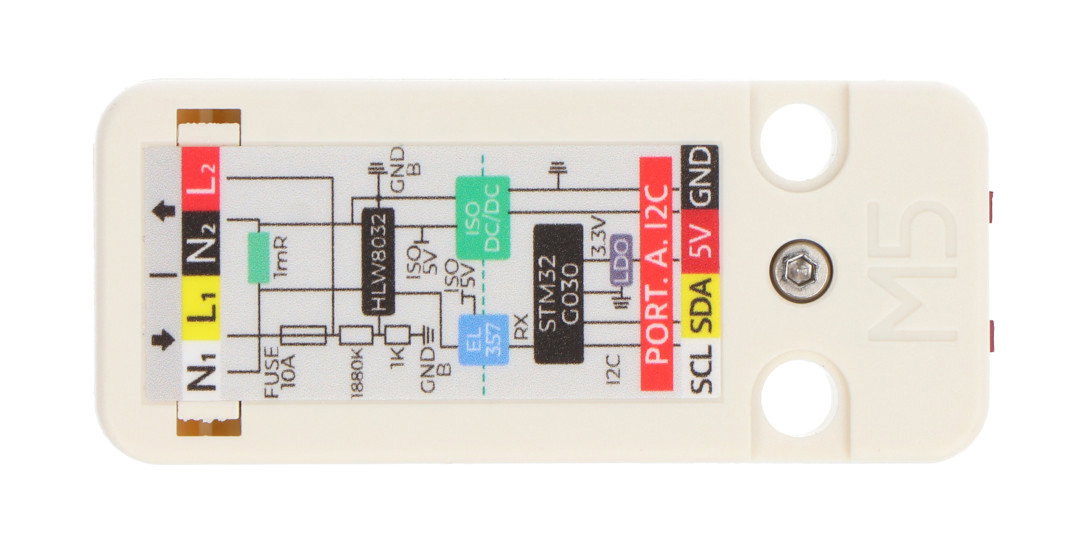

Ein Schaltplan ist direkt auf dem Modulgehäuse angebracht.

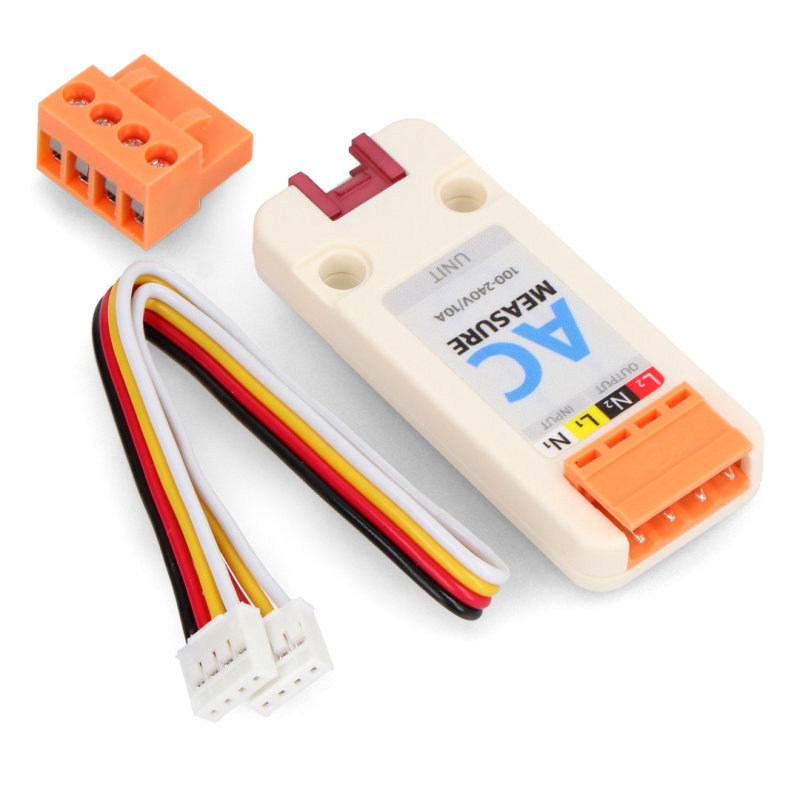

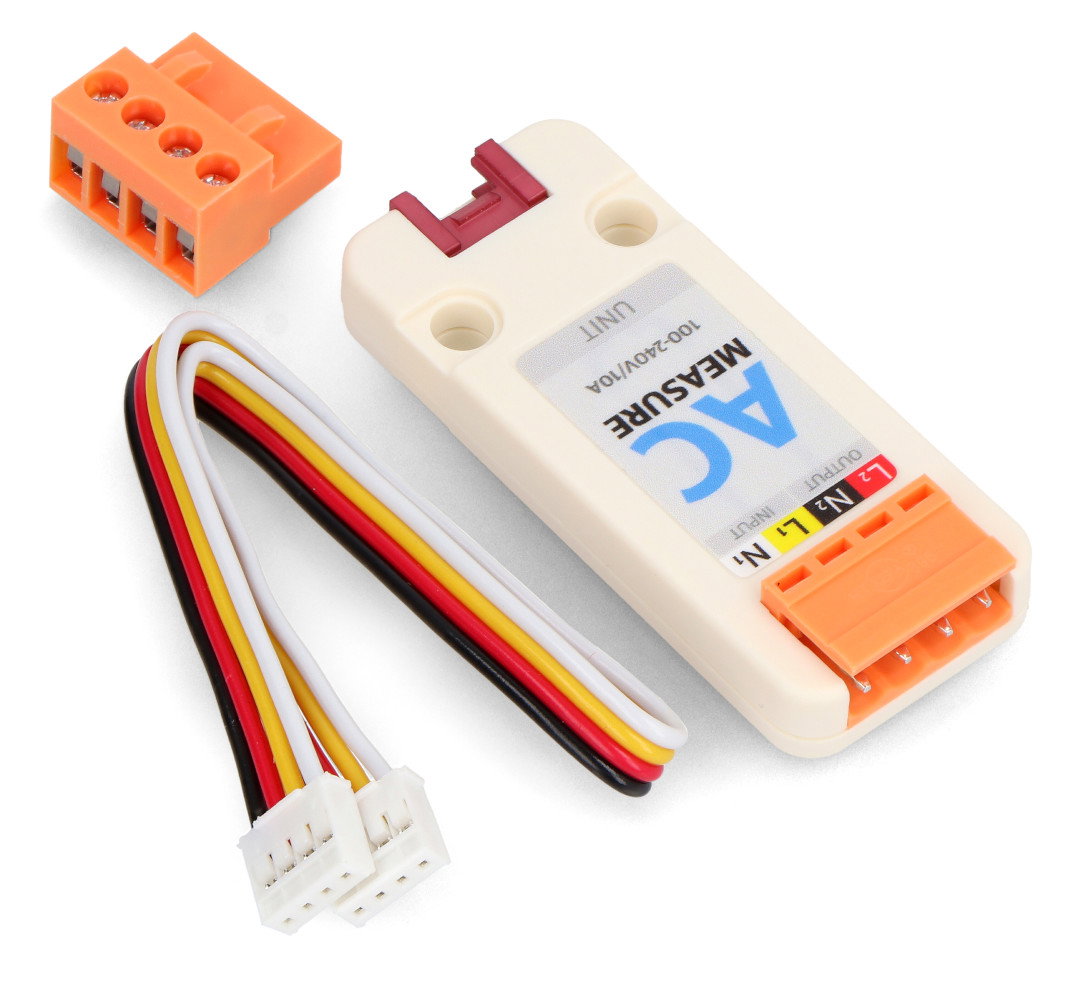

Im Bausatz enthaltene Elemente.
Inhalt des Satzes
- AC Measure - 100-240 V Wechselstromsensor - 1 Stück
- Grove Anschlusskabel - 20 cm lang - 1 Stück
- Schraubverbinder 1x4-polig - 3,96 mm Raster - 1 Stück
