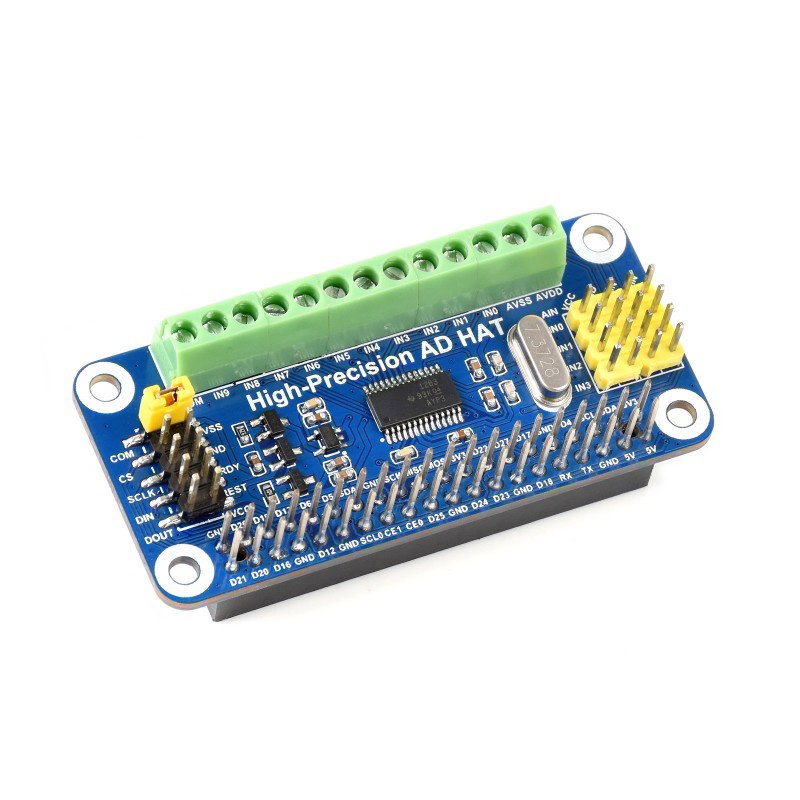

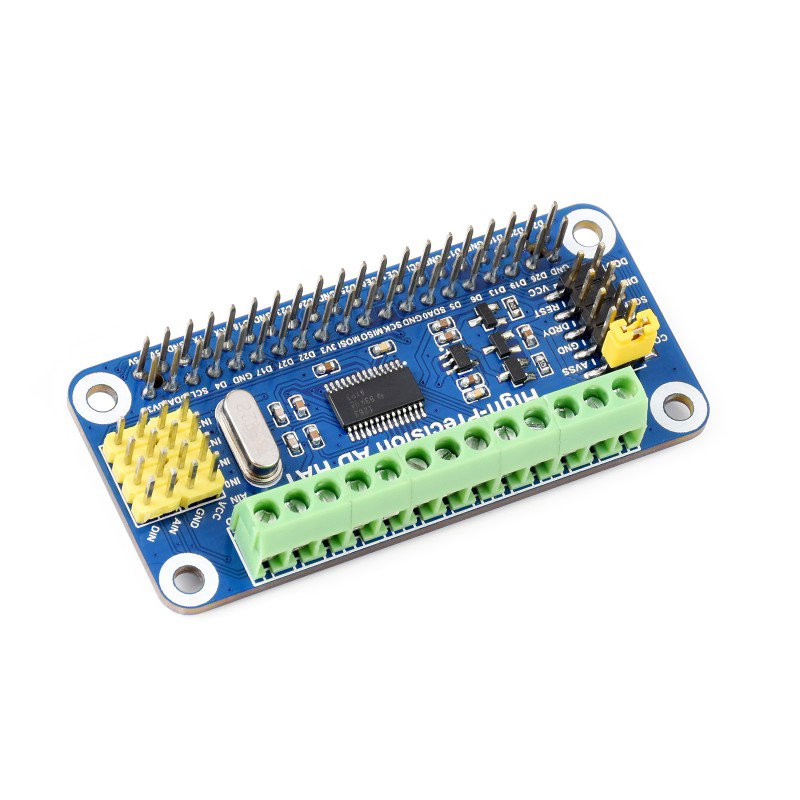

ADC ADS1263 Konverter 32-Bit - 10-Kanal - Overlay für Raspberry Pi - Waveshare 18983 *

Index: WSR-19042 EAN: 5904422371746
Hochpräziser ADC-Wandler in Form eines Overlays für den Minicomputer Raspberry Pi , auch kompatibel mit der Nvidia Jetson Nano-Plattform. Für die Arbeit des Waveshare-Konverters ist der effiziente ADS1263-Chip verantwortlich. Das Konvertermodul hat 10 Eingangskanäle und seine Auflösung beträgt 32 Bit . Die maximale Abtastrate beträgt 38 kSPS.
ADC ADS1263 Konverter 32-Bit - 10-Kanal - Overlay für Raspberry Pi - Waveshare 18983 *
39,50 €
33,19 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: ADC ADS1263 Konverter 32-Bit - 10-Kanal - Shield für Raspberry Pi - Waveshare 18983

Hochpräziser ADC-Wandler in Form eines Overlays für den Minicomputer Raspberry Pi , auch kompatibel mit der Nvidia Jetson Nano-Plattform. Für die Arbeit des Waveshare-Konverters ist der effiziente ADS1263-Chip verantwortlich. Das Konvertermodul hat 10 Eingangskanäle und seine Auflösung beträgt 32 Bit . Die maximale Abtastrate beträgt 38 kSPS.

10-Kanal-Wandler der Firma Waveshare. 10-Kanal-ADC, hergestellt von der Firma Waveshare.

Das Produkt ist mit dem Raspberry Pi kompatibel
Die Produkt-Wiki-Seite ist auf der Website des Herstellers verfügbar. Es enthält eine Bedienungsanleitung sowie Diagramme und die notwendige Software.

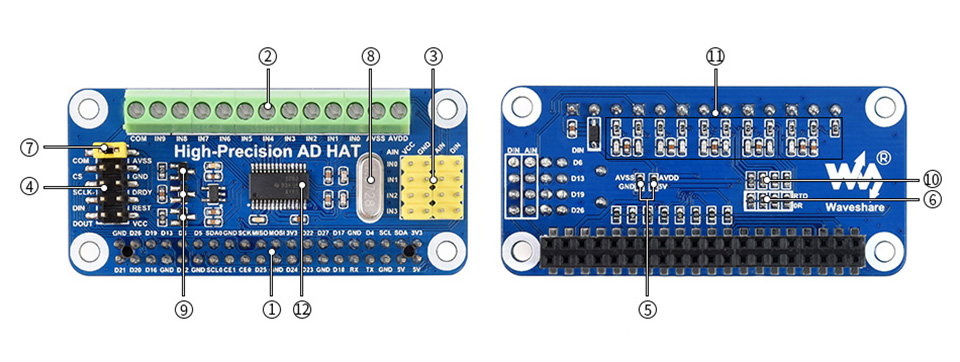

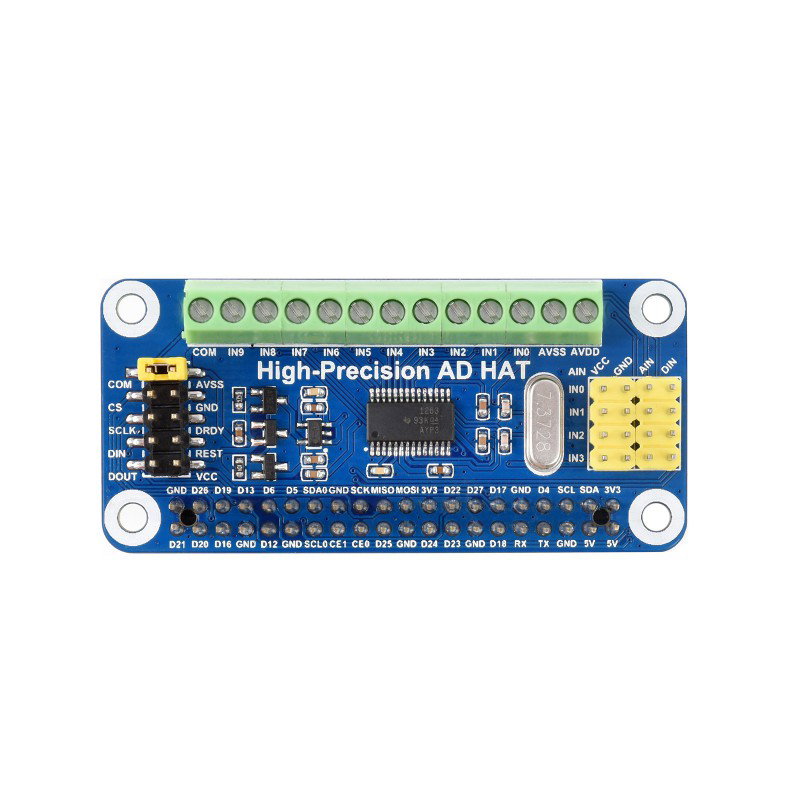

Die Anordnung der Elemente auf dem Brett.

Die Anordnung der Elemente auf dem Brett.

Anordnung der Elemente

  1. GPIO-Anschlüsse zum Anschluss an den Raspberry Pi
  2. Allzweck-AD-Schraubeingang
  3. AD-Eingang zum Anschluss von Peripheriegeräten und Sensoren
  4. Steuereingang, ermöglicht die Steuerung von anderen Hosts
  5. Leistungskonfigurationswiderstand
  6. RTD-Konfigurationswiderstand
  7. ADC-Massekonfiguration (COM-GND-Jumper)
  8. 7,3728-MHz-Quarz
  9. Leistungsteil
  10. RTD-Bereich
  11. Eingangsfilterung
  12. ADS1263-Chip

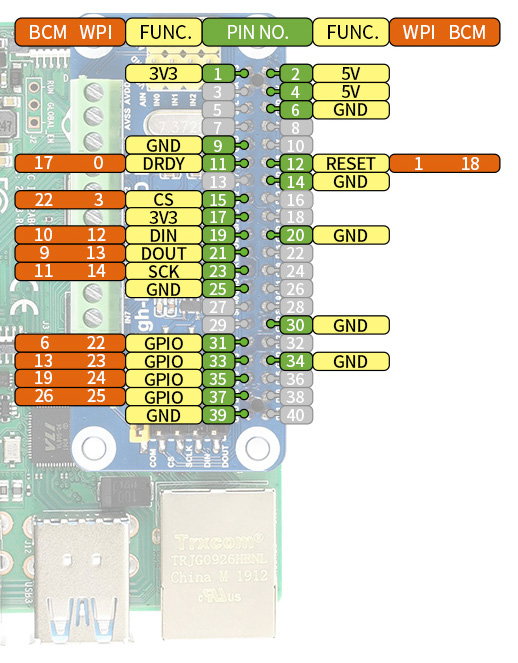

Beschreibung der Pinbelegung

  • 3V3 - Stromversorgungsstift 3,3 V
  • 5V - 5V Stromanschluss
  • GND - Erdungsstift des Systems
  • DRDY - ADS1263 Datenausgangspin (aktiviert mit niedrigem Zustand)
  • ZURÜCKSETZEN - ZURÜCKSETZEN-Stift
  • CS - Chipauswahl (aktiviert durch Low-Zustand)
  • DIN - Eingangspin der SPI-Busdaten
  • DOUT - Datenausgangspin des SPI-Busses
  • SCK - Pin des Taktausgangs des SPI-Busses

Beschreibung der einzelnen Pins des Moduls. Beschreibung der einzelnen Pins des Moduls.

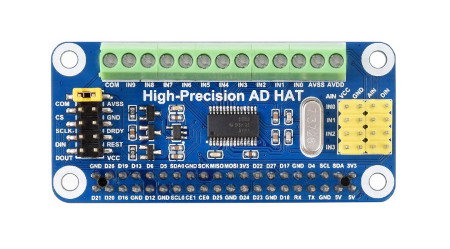

Die maximale Abtastrate beträgt 38 kSPS.

Die maximale Abtastrate beträgt 38 kSPS.

Technische Spezifikation des 10-Kanal-Wandlers von Waveshare

  • Modul: ADC-Wandler
  • Chip: ADS1263
  • Auflösung: 32 Bit
  • Anzahl der Eingangskanäle: 10
  • Maximale Abtastrate: 38 kSPS
  • Maximale PGA-Vergrößerung: 32
  • Kommunikationsschnittstelle: SPI
  • Struktur: Delta-Sigma
  • Eingangstyp: differentiell, unidirektional
  • Eingangsspannungsbereich:
    • maximal von 2,5 V bis 5 V.
    • Minimum von -2,5 V bis 0 V
  • Außenmaße: 65 x 58 mm

ADC ADS1263 Konverter 32-Bit - 10-Kanal - Overlay für Raspberry Pi - Waveshare 18983 *

Der angebotene Raspberry Pi Hat von Waveshare ist ein hochwertiger 10-Kanal Analog-Digital-Wandler (ADC). Die Erweiterung ermöglicht es Ihnen, den Raspberry Pi mit analogen Signalquellen zu verbinden, wodurch Sie das Board in viel vielfältigeren Projekten einsetzen können.

Das Shield kann zum Beispiel verwendet werden, um eigene Steuerungen in Automatisierungssystemen, Audiogeräte mit analogen Lautsprechern oder Roboter mit analogen Komponenten zu erstellen. Die Erweiterung ist auch mit gängigen Nvidia Jetson Nano-Entwicklungsboards kompatibel.

Expander von Stiften und Raspberry Pi Hat-Abdeckungen von Waveshare

In unserem Sortiment finden Sie auch viele weitere nützliche Raspberry Pi Overlays und Pin-Expander von Waveshare. Botland gehört zu den offiziellen Distributoren dieser Marke, sodass Sie sicher sein können, dass jedes Produkt, das Sie erhalten, vollständig original ist und den Herstellererklärungen entspricht.

Darüber hinaus finden Sie in unserem Shop auch Pin-Expander und Raspberry Pi Hat Overlays anderer namhafter Hersteller, darunter Seeedstudio, Pimoroni, AB Electronics, SparkFun, DFRobot oder Adafruit.

PAKETBREITE 7 cm
PAKETHÖHE 9.5 cm
PAKETTIEFE 1.5 cm
PAKETGEWICHT 0.023 kg
