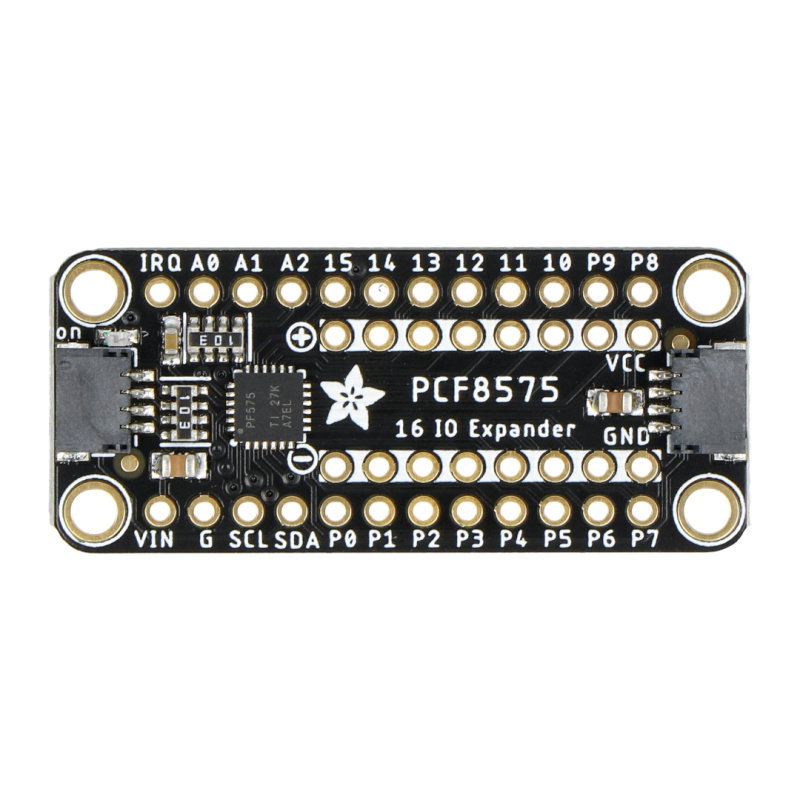

Produktbeschreibung: PCF8575 - GPIO-Pin-Expander - I2C - STEMMA QT / Qwiic - Adafruit 5611
Adafruit- Pin-Expander mit PCF8575 -Chip. Es verfügt über bis zu 16 Pins von GPIO-Ein- / Ausgängen , wodurch es die Gestaltungsmöglichkeiten der verwendeten Module erhöht. Es kommuniziert über den I2C -Bus und hat 3 konfigurierbare Schnittstellenadressen. Auf der Platine befinden sich zwei STEMMA QT/ Qwiic-Anschlüsse und Lötpads, an die der im Set enthaltene Goldpin-Streifen angelötet werden sollte.
PCF8575 - GPIO-Pin-Expander - I2C - STEMMA QT / Qwiic - Adafruit 5611.
Produkt kompatibel mit Arduino und Raspberry Pi!
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, in der Sie Anweisungen zum Anschluss des Moduls und Beispielprogrammcode finden.

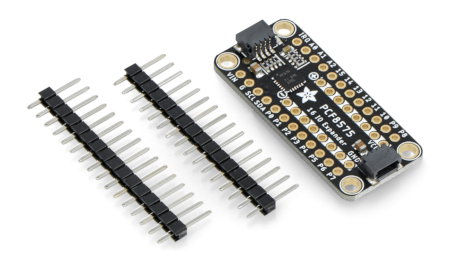

Komponenten im Set enthalten.
Besonderheiten des Moduls
- Multiple I/O-Modus - Dank 3 Adresspins können Sie bis zu 8 Ausgänge auf einem Bus erhalten, was insgesamt 8 x 16 = 128 GPIOs auf einem I2C-Bus ergibt
- Das Modul kann mit Arduino und CircuitPython programmiert werden – der Hersteller stellt Bibliotheken und Beispielprogrammcodes zur Verfügung
- Das Board verfügt über STEMMA QT/Qwiic-Anschlüsse, die ein schnelles Prototyping von Systemen ermöglichen, ohne dass der Anschluss gelötet werden muss

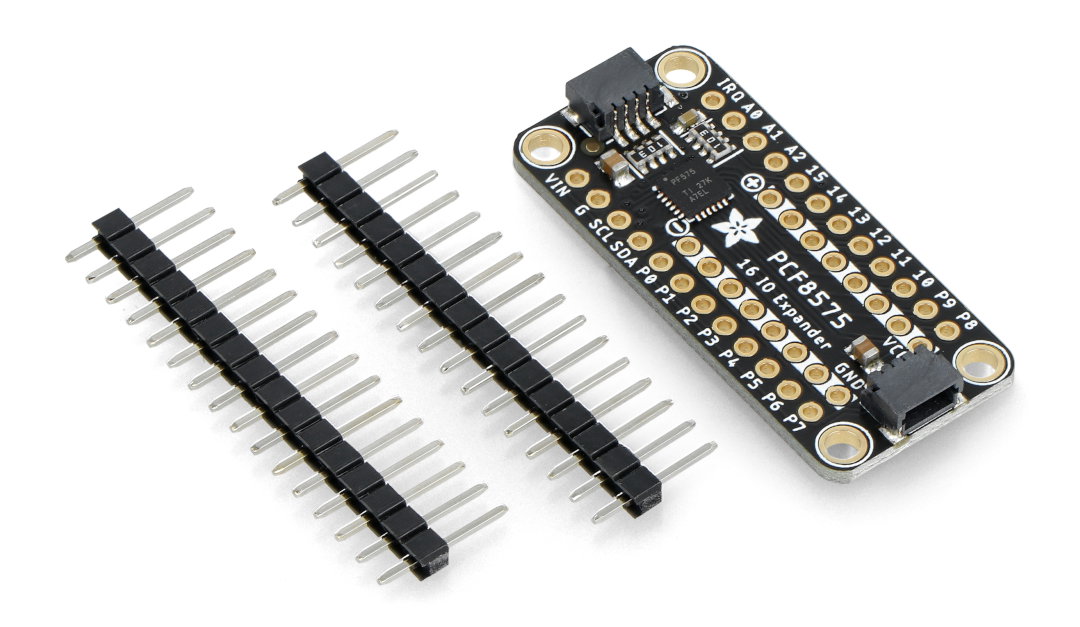

Inhalt des Kits
- PCF8575 - GPIO Pins Expander - I2C - STEMMA QT / Qwiic - 1 Stk
- Goldnadelleiste 1x16 Pin - Raster 2,54 mm - 2 Stück
STEMMA QT/Qwiic-Anschluss
Der Expander ist mit zwei STEMMA QT -Anschlüssen ausgestattet, die sich an den Rändern der Platine befinden. Dieser Standard erhöht die Prototyping-Fähigkeiten und beschleunigt den Prozess der Verbindung mit Entwicklungsboards und einer Vielzahl anderer Sensoren erheblich. All dies geschieht ohne Löten und nur unter Verwendung eines geeigneten Kabels.

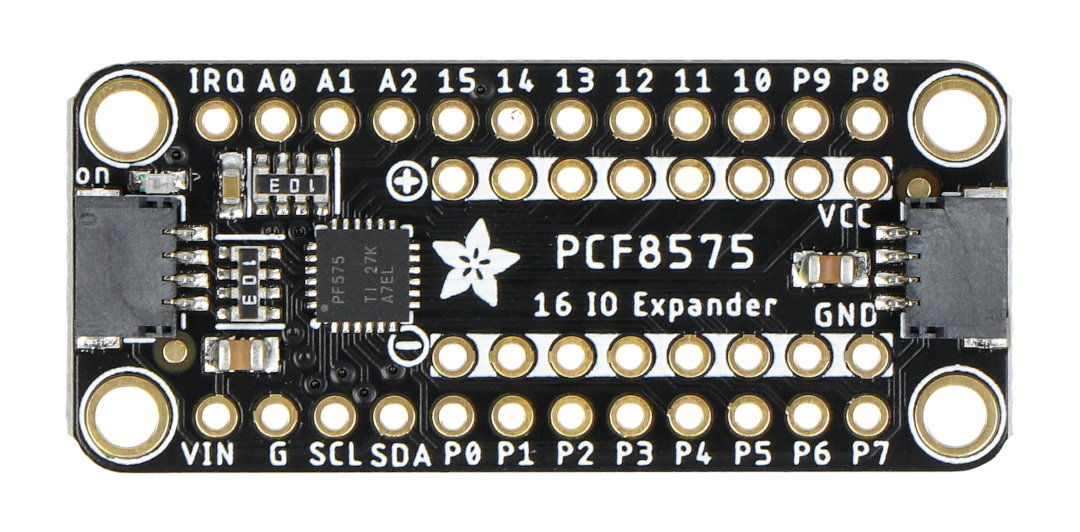

Pin-Beschreibung
- VIN - 3 V / 5 V DC-Stromversorgungsstift
- GND - Systemmasse
- SCL - Taktleitung des I2C-Busses
- SDA - Datenleitung des I2C-Busses
- P0 - P8 - I/O-Pins
- 10 - 15 - I/O-Pins

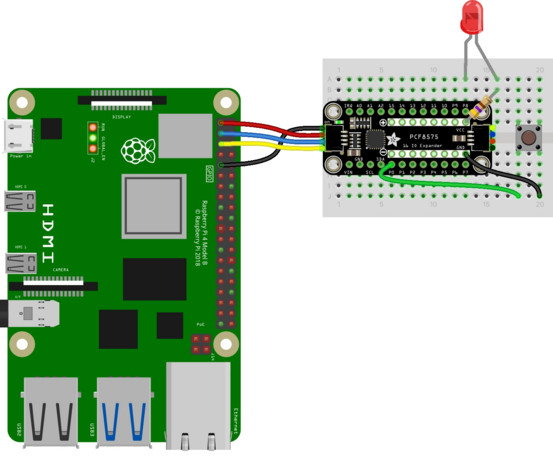

Ein Beispiel für die Verbindung des Expanders mit Raspberry Pi (nicht im Lieferumfang enthalten).
PCF8575 - Pin-Expander erweitert die Fähigkeiten des Boards um 16 GPIOs.
Technische Spezifikation des Moduls
- Typ: GPIO-Pin-Expander
- Eingebauter Chip: PCF8575
- Anzahl E/As: 16
- Kommunikationsschnittstelle: I2C-Bus

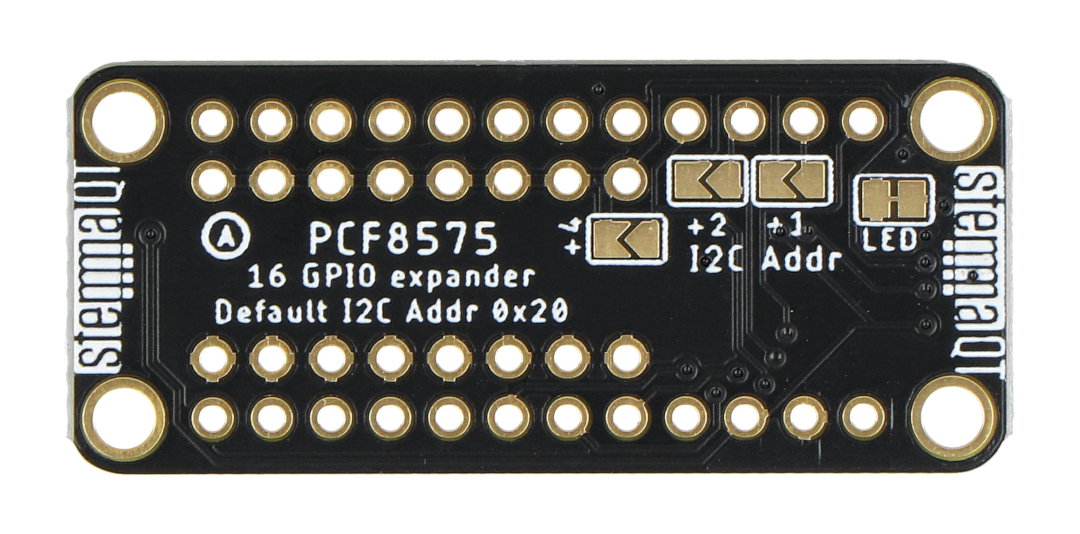

- Schnittstellenadresse:
- Standard: 0x20
- konfigurierbar: von 0x20 bis 0x27
- Versorgungsspannung: 3V / 5V DC
- Führt:
- STEMMA QT/Qwiic-Anschlüsse
- Lötpads (Goldpin-Anschlüsse zum Selbstlöten sind im Lieferumfang enthalten)
- Modulabmessungen: 40,8 x 17,7 x 4,5 mm
- Gewicht: 2,6 g
