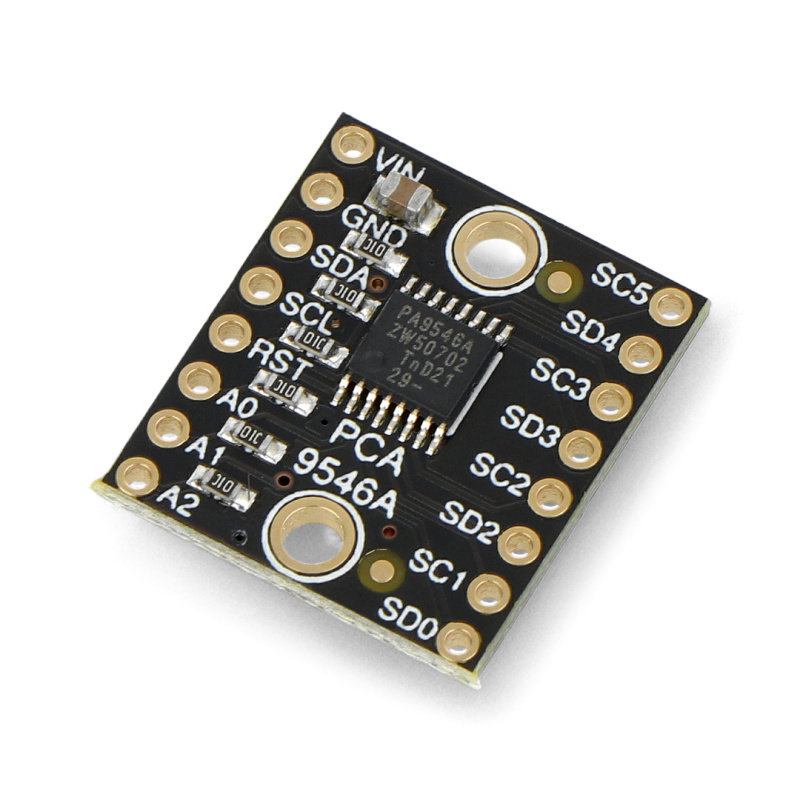

Produktbeschreibung: Kabelexpander - 4-Kanal - mit I2C-Multiplexer - PCA9546 - Adafruit 5663
Ein von Adafruit hergestellter Multiplexer , ausgestattet mit dem PCA9546 - Chip , der ein Ersatz für den beliebten TCA9548A - Chip ist . Mit dem Modul können Sie bis zu 4 separate digitale I2C-Busse an eine Mikrocontroller-Schnittstelle anschließen. Die vom Multiplexer belegte I2C-Busadresse ist 0x70 , sie kann auch im Bereich von 0x70 bis 0x77 mit Jumpern auf der Rückseite des Moduls konfiguriert werden. Die Leads sind Lötpads, gleichmäßig verteilt auf beiden Seiten der Platine, an die die im Set enthaltenen Steckverbinder angelötet werden sollten.
Kabelexpander - 4-Kanal - mit I2C-Multiplexer - PCA9546 - Adafruit 5663.

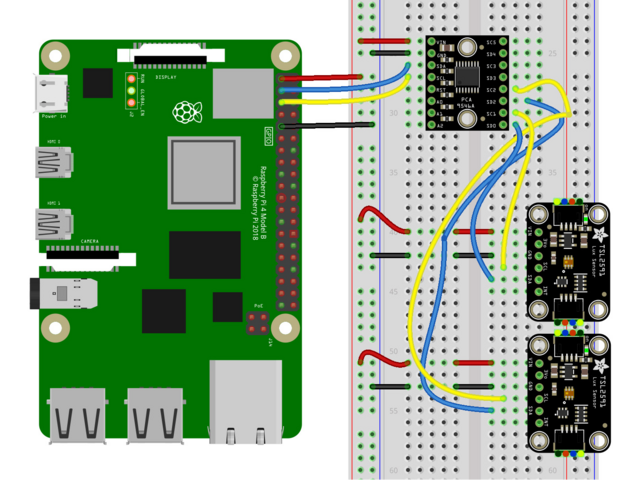

Beispiel Anschlussplan. Gegenstand des Verkaufs ist nur der Pin-Expander - Raspberry Pi, Kabel, Steckbrett und Peripherie müssen separat erworben werden.
Anschlussplan und Pinbeschreibung

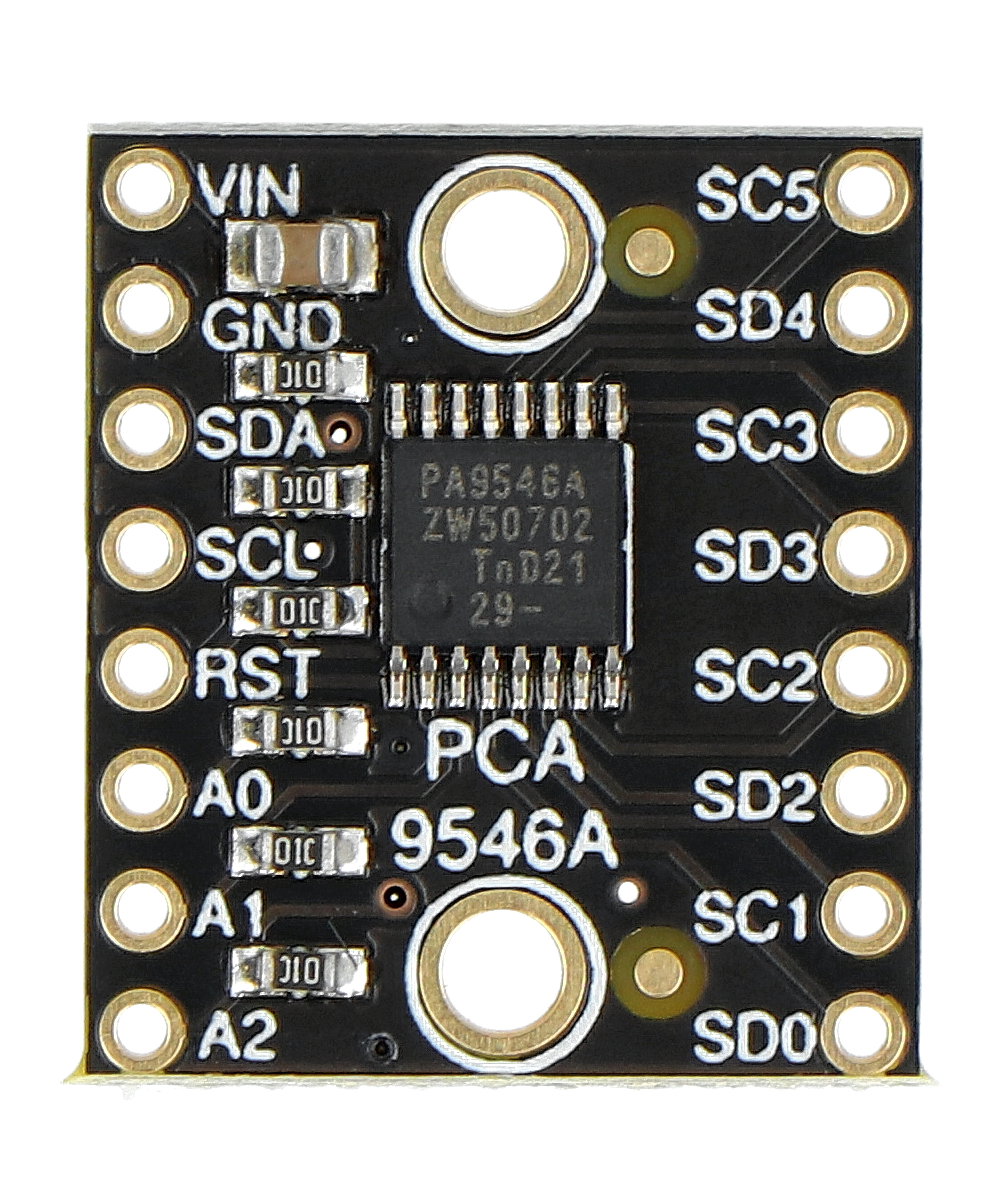

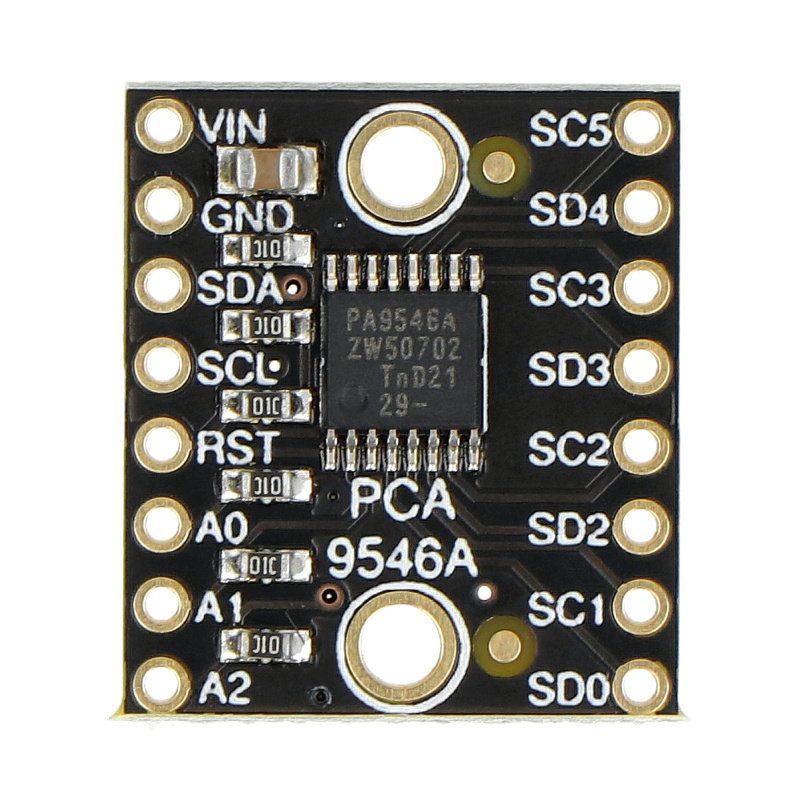

Die Pins des Moduls sind Lötpads, auf die die mitgelieferten Goldpin-Anschlüsse gelötet werden sollten. Verbinden Sie dann die Ausgänge gemäß den folgenden Beziehungen:
- VIN - 3-V-Stromversorgungsstift (roter Draht)
- GND - Systemmasse (schwarzer Draht)
- SCL - Taktleitung des I2C-Busses (gelbes Kabel)
- SDA - I2C-Bus-Datenleitung (blaues Kabel)
Produkt kompatibel mit Arduino und Raspberry Pi!
Der Hersteller hat eine Bedienungsanleitung erstellt, die eine detaillierte Beschreibung der Pins und Beispielprogrammcode enthält - check it out!
Technische Spezifikation des Moduls
- Typ: Lead-Expander mit Multiplexer
- Eingebauter Chip: PCA9546
- Anzahl der Kanäle: 4
- Kommunikationsschnittstelle: I2C-Bus
- Busadresse: 0x70, einstellbar von 0x70 bis 0x77
- Versorgungsspannung: 3 V bis 5 V
- Leitungen: Lötpads
- Plattenabmessungen: 20,5 x 17,7 x 2,6 mm
- Gewicht: 2,3 g

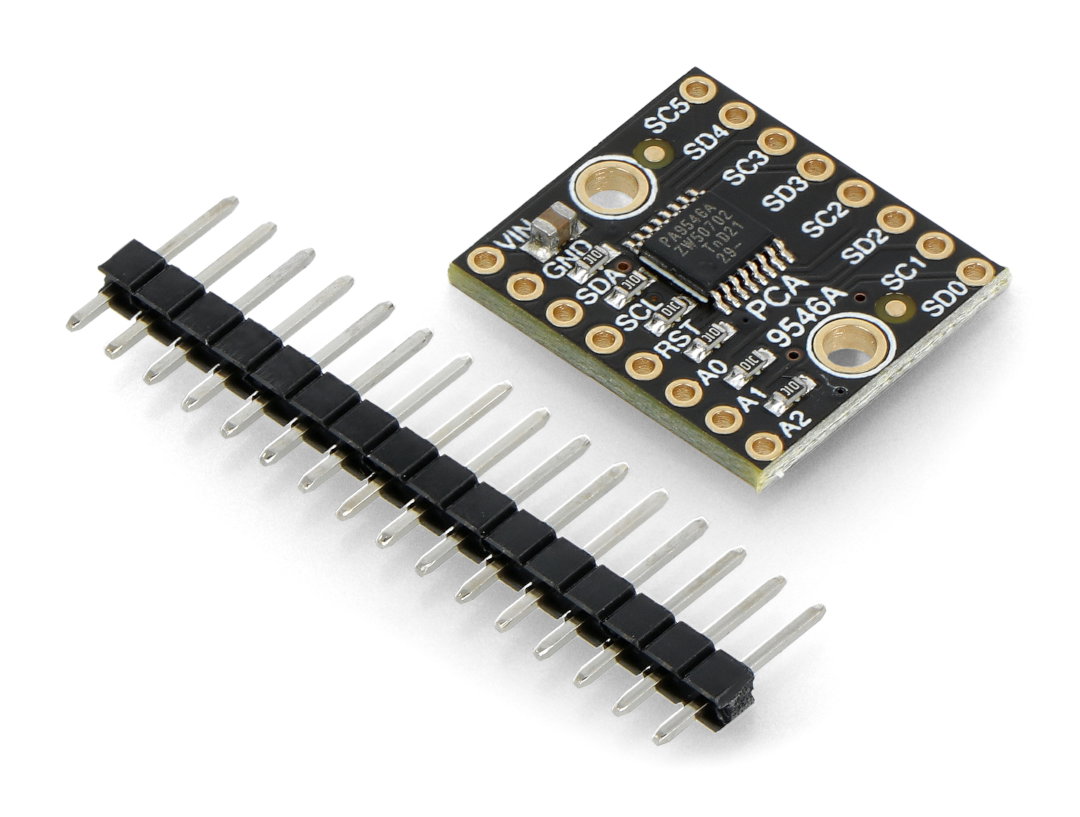

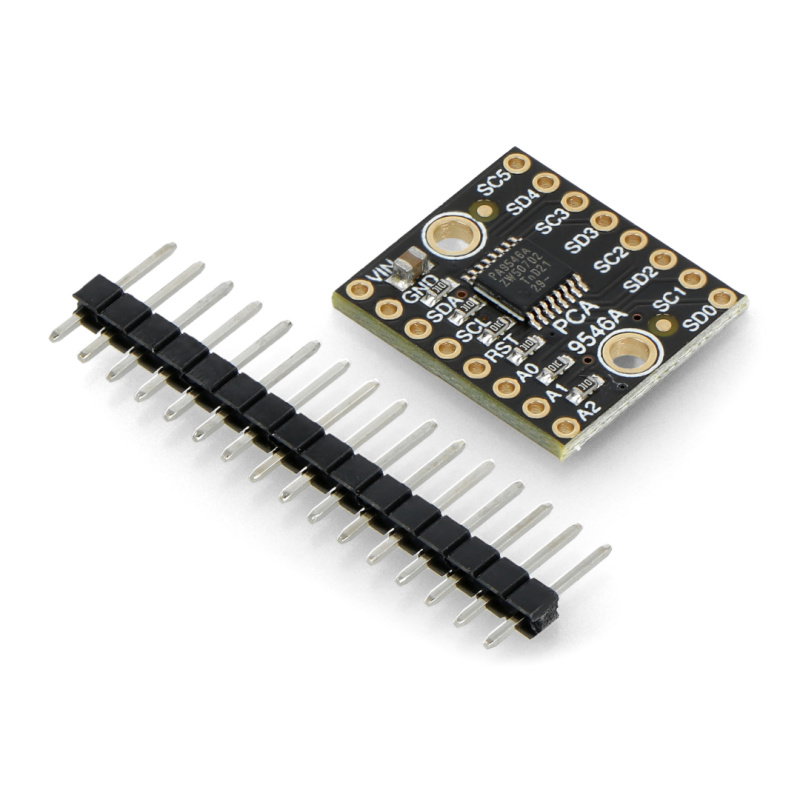

Inhalt des Kits
- Kabelexpander - 4-Kanal - mit I2C-Multiplexer - PCA9546
- Goldnadelstreifen 1x16 - Raster 2,54 mm
Komponenten im Set enthalten.
