Produktbeschreibung: Schwerkraft - I2C-Konverter - 2x UART - DFRobot DFR0627
Ein Modul, mit dem Sie zwei UART -Schnittstellen von der I2C-Schnittstelle ableiten können. Die maximale Übertragungsgeschwindigkeit beträgt 1 Mb/s , jede UART-Schnittstelle hat einen unabhängigen FIFO 256 B Puffer für Datenübertragung und -empfang. An einen Mikrocontroller können maximal vier Module angeschlossen werden, die 8 Hardware-UART-Ports ausgeben. Das Modul ist kompatibel mit Arduino , Raspberry Pi , micro:bit .

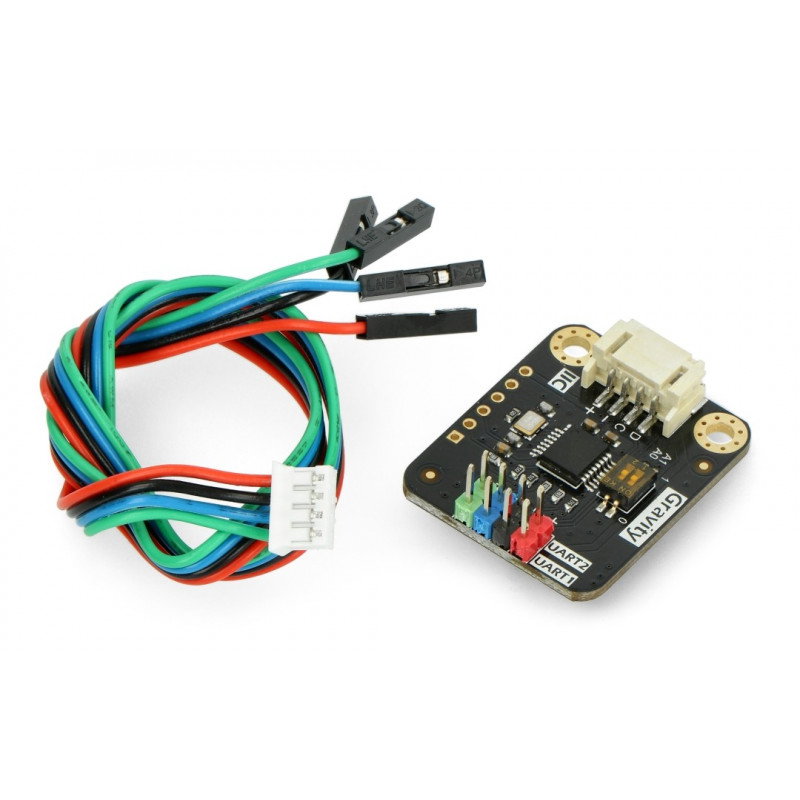

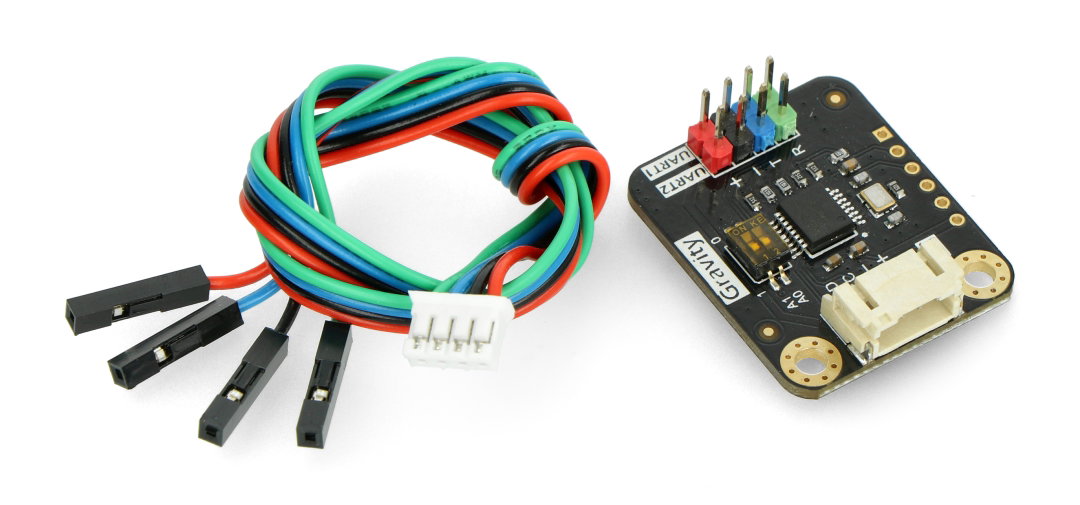

Das Set enthält ein I2C - 2x UART-Konvertermodul und ein Gravity-Kabel.
Das Produkt ist mit Arduino kompatibel Der Hersteller hat eine Bedienungsanleitung mit Beispielcode für Arduino bereitgestellt. |

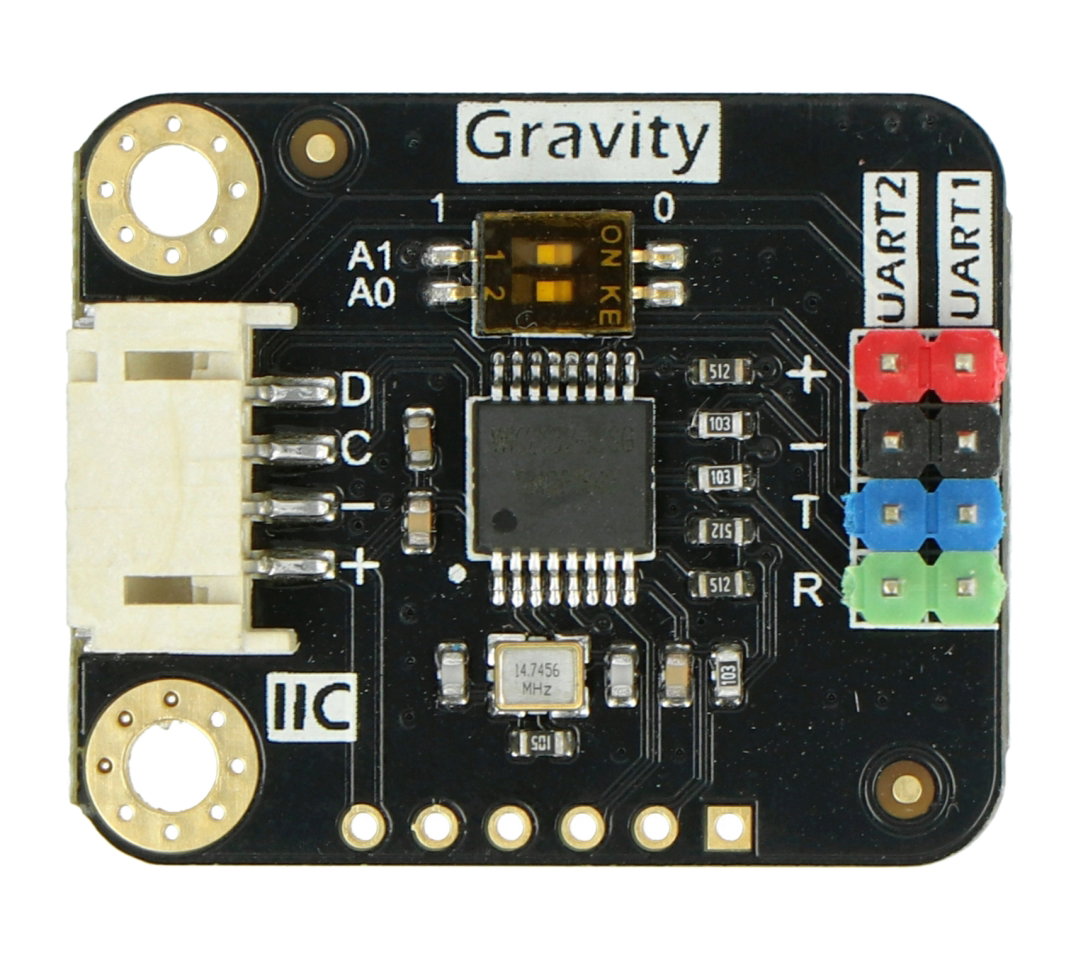

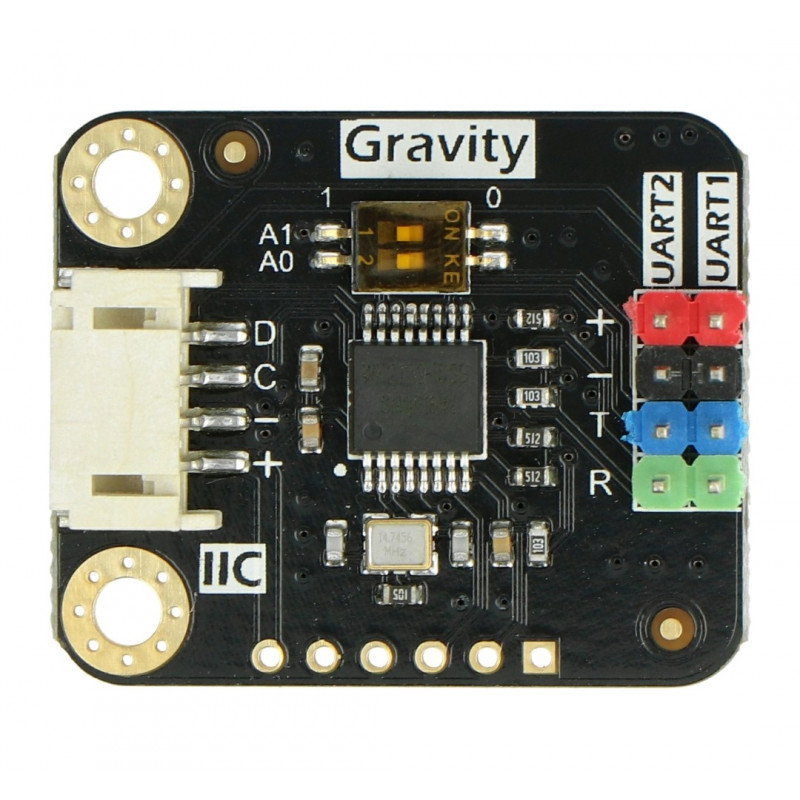

Die Pins des Moduls.
Die Hauptmerkmale des Konverters
- I2C - 2x UART
- Kommunikationsgeschwindigkeit bis zu 2 Mb / s
- Erweiterungsmöglichkeit auf maximal 8 UART-Schnittstellen
- Unabhängiges Senden / Empfangen von Daten für jede UART-Schnittstelle
- Unabhängige Einstellungen für Kommunikationsgeschwindigkeit und Satzlänge für jede UART-Schnittstelle
Konverteranschluss
Das Gerät wandelt die I2C-Schnittstelle in zwei serielle UART-Schnittstellen um. Auf der Platine befindet sich ein Gravity-Anschluss zum einfachen Verbinden des Moduls mit dem Mikrocontroller.
| Stift | Beschreibung |
|---|---|
| + | Versorgungsspannung von 3,3 V bis 5,5 V |
| - | Die Masse des Systems. |
| T. | UART-Schnittstellen-Datensende-Pin. |
| R | UART-Schnittstellendaten empfangen Pin. |
| D | Datenleitung der I2C-Schnittstelle. |
| C. | Die Taktleitung der I2C-Schnittstelle. |
| + | Versorgungsspannung von 3,3 V bis 5,5 V |
| - | Die Masse des Systems. |
Konverterspezifikation
- Versorgungsspannung: von 3,3 V bis 5,5 V
- Arbeitsstrom: bis zu 3 mA
- Kommunikationsport: Gravity 4-Pin I2C
- Erweiterte Ports: 2x UART
- Arbeitstemperatur: -40 °C bis 85 °C
- Abmessungen: 32,5 x 27 mm
Satz enthält
- I2C-Konvertermodul - 2x UARt
- 4-poliges Gravity-Kabel
Schwerkraft - I2C-Konverter - 2x UART.
