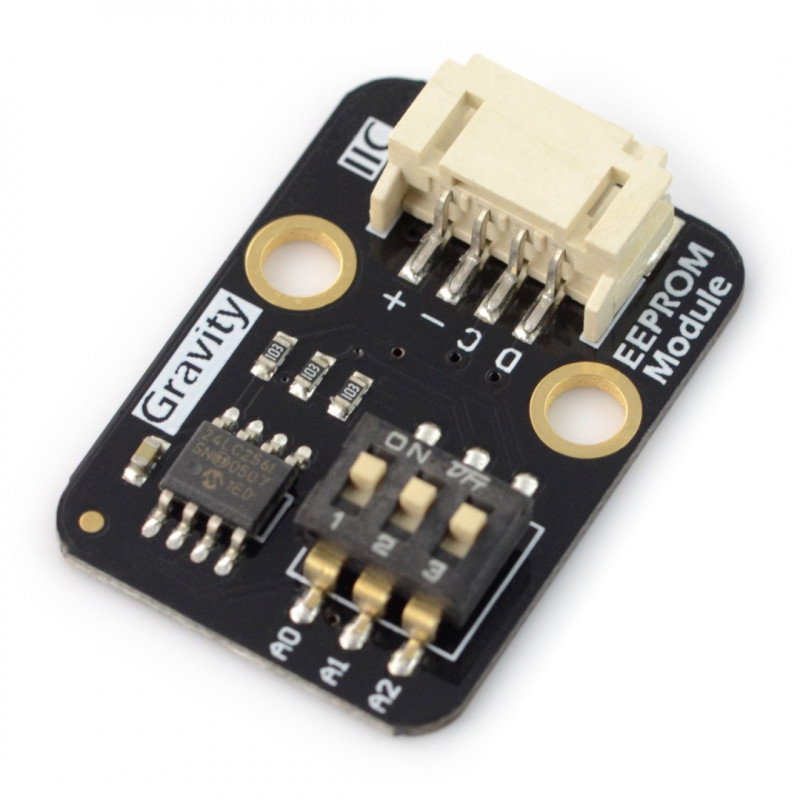

Produktbeschreibung: DFRobot Gravity - Modul mit EEPROM-Speicher - I2C - 256 kB

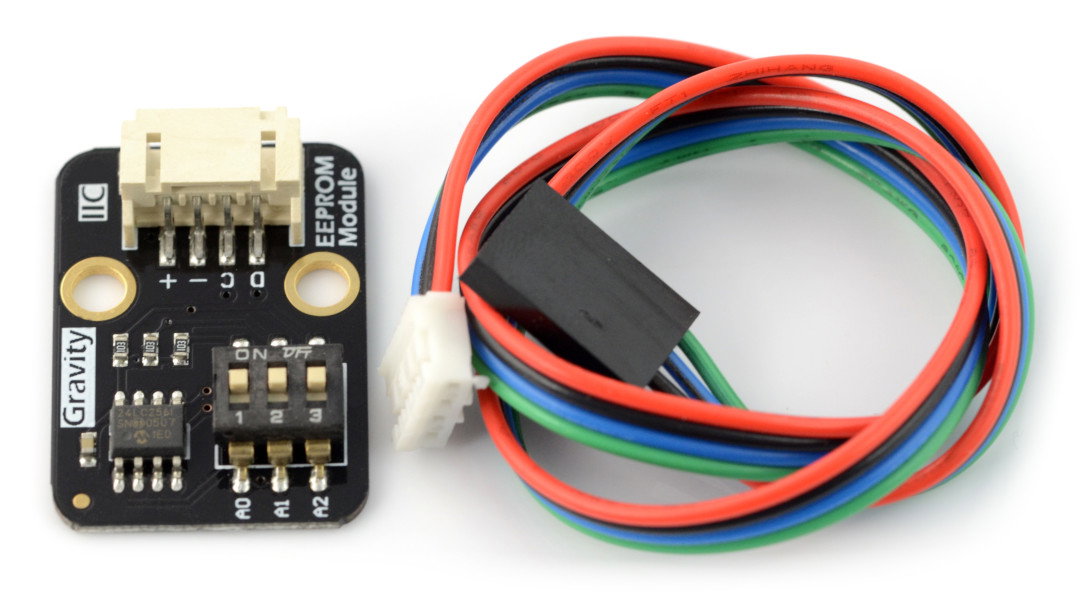

EEPROM -Modul aus der Gravity -Serie, mit dem Sie den Speicher für Daten in Arduino um 256 kB erweitern können, basierend auf dem 24LC256-Chip von Microchip Techonogy Inc. Es kommuniziert über die I2S- Schnittstelle, es wird mit einer Spannung von 2,5 V bis 5,5 V versorgt. Der EEPROM-Speicher zeichnet sich durch eine nahezu unendliche Anzahl von Lesezyklen und einen sehr geringen Energieverbrauch aus . Die Daten bleiben auch nach einem Stromausfall erhalten . Das Set enthält auch ein Kabel, das an das DFRobot Gravity IO Expansion Shield angepasst ist .
Leitungen und ein beispielhaftes Anschlussdiagramm
Das System hat vier Ausgänge an einem speziellen Stecker, zu dem das Kabel gehört.

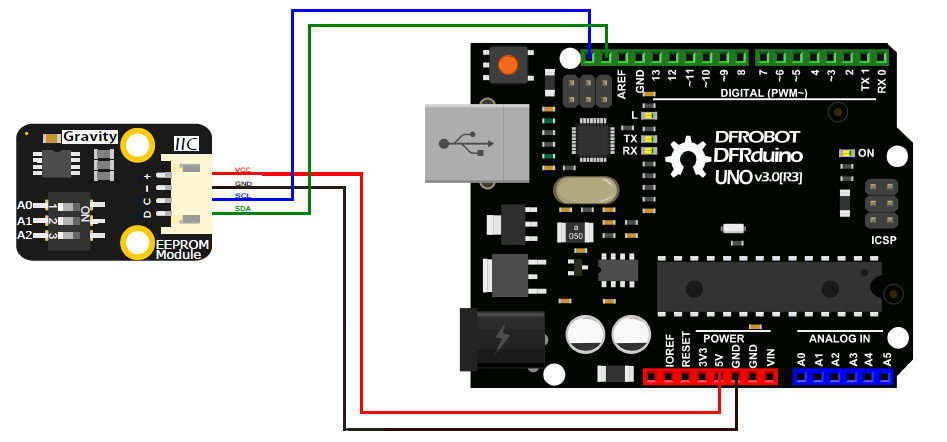

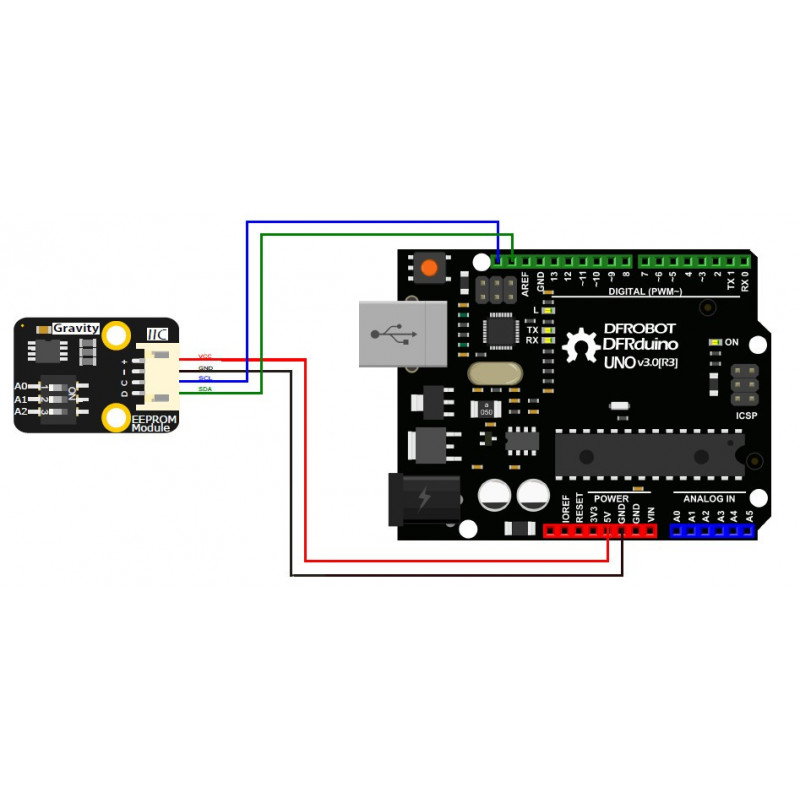

Ein Beispiel für die Verbindung des Moduls mit Arduino Uno .
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung: 2,5 V bis 5,5 V. |
| Masse | Die Masse des Systems. |
| SCL | Die Taktleitung der I2C-Schnittstelle. |
| SDA | Datenleitung der I2C-Schnittstelle. |
Technische Spezifikation des Moduls mit EEPROM-Speicher
- Versorgungsspannung: 2,5 V bis 5,5 V
- Chip: 24LC256
- Die Menge des verfügbaren EEPROM-Speichers: 32K x 8 (256 Kbit)
- Stromaufnahme beim Lesen: maximal 400 µA bei 5,5 V und Frequenz 400 kHz
- Stromaufnahme im Ruhezustand: 1 µA maximal bei 3,6 V
- Schnittstelle: I2C
- Arbeitstemperatur: -40 ℃ bis 125 ℃
- Abmessungen: 30 x 21,05 mm
- Befestigungslöcher: 3,5 mm
- Gewicht: 10 g
