Produktbeschreibung: Bleiexpander - 8-Kanal - mit I2C-Multiplexer - PCA9548 - STEMMA QT / Qwiic - Adafruit 5626
Modul mit einem Multiplexer, der mit dem PCA9548- Chip ausgestattet ist, der den beliebten TCA9548A- Chip ersetzt. Es ermöglicht Ihnen, bis zu 8 separate digitale I2C-Busse an eine Mikrocontroller-Schnittstelle anzuschließen. Die vom Multiplexer belegte I2C-Busadresse ist 0x70 , sie kann auch im Bereich von 0x70 bis 0x77 mit Jumpern auf der Rückseite des Moduls konfiguriert werden. Die Pinbelegungen sind STEMMA QT/Qwiic- Anschlüsse, die gleichmäßig auf beiden Seiten der Platine verteilt sind.

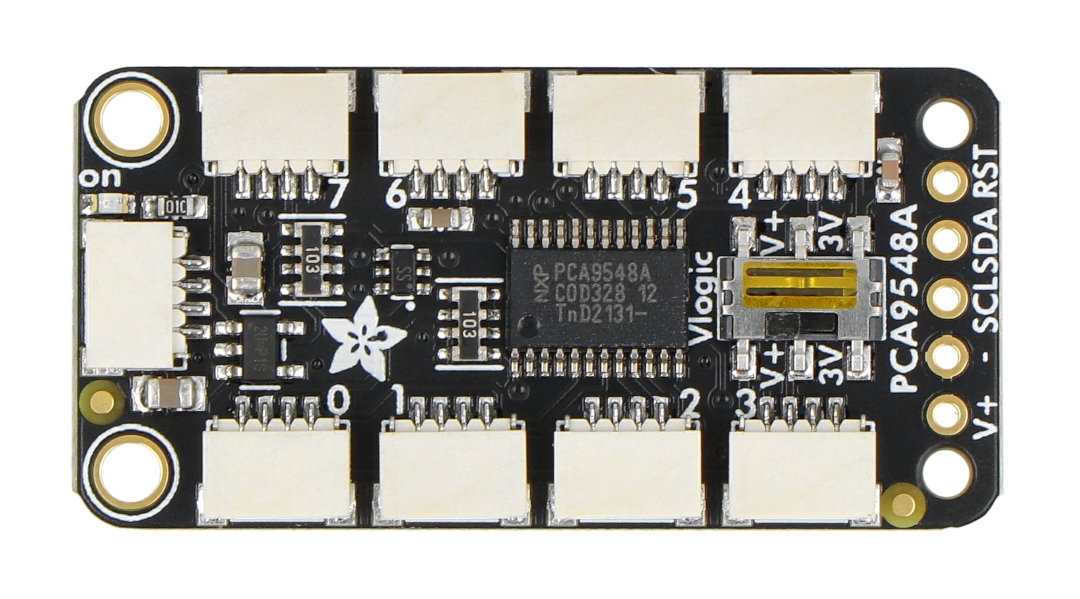

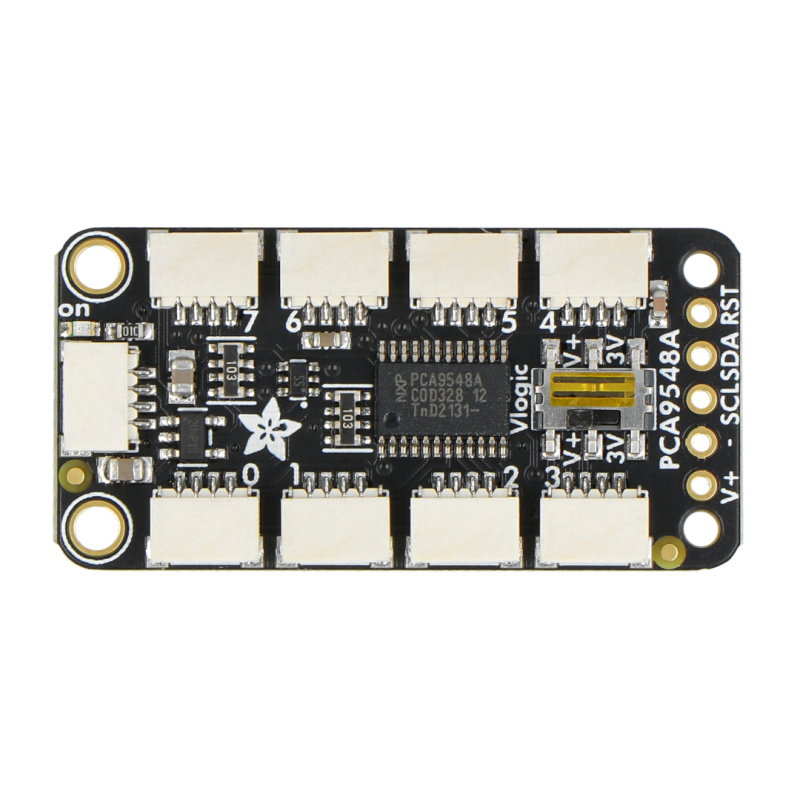

8-Kanal-Modul mit I2C-Multiplexer - PCA9548 - STEMMA QT / Qwiic - Adafruit 5626.

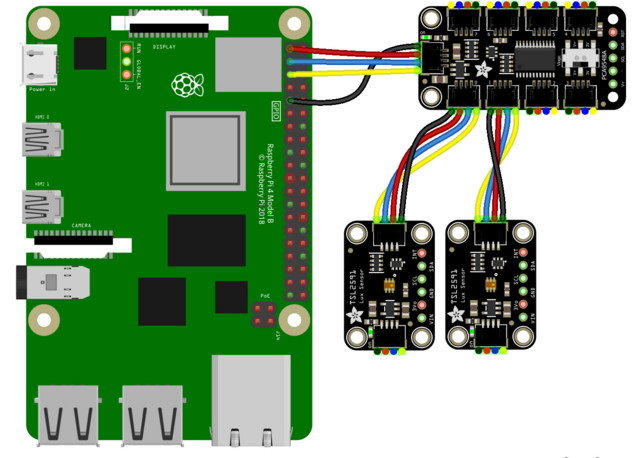

Beispiel Anschlussplan. Verkaufsgegenstand ist nur der Pin-Expander - Raspberry Pi, Kabel und Peripherie müssen separat erworben werden.
Anschlussplan und Pinbeschreibung
Die Pins des Moduls sind STEMMA QT / Qwiic-Anschlüsse, die eine schnelle Verbindung mit Peripheriegeräten ohne Löten ermöglichen. Verbinden Sie die Pins gemäß den folgenden Beziehungen:
- VIN - 3-V-Stromversorgungsstift (roter Draht)
- GND - Systemmasse (schwarzer Draht)
- SCL - Taktleitung des I2C-Busses (gelbes Kabel)
- SDA - I2C-Bus-Datenleitung (blaues Kabel)
Produkt kompatibel mit Arduino und Raspberry Pi!
Der Hersteller hat eine Bedienungsanleitung erstellt, die eine detaillierte Beschreibung der Pins und Beispielprogrammcode enthält - check it out!
Technische Spezifikation des Moduls
- Typ: Lead-Expander mit Multiplexer
- Eingebauter Chip: PCA9548
- Anzahl der Kanäle: 8
- Kommunikationsschnittstelle: I2C-Bus
- Busadresse: 0x70, einstellbar von 0x70 bis 0x77
- Versorgungsspannung: 3 V bis 5 V oder 3 V / 500 mA
- Stifte: STEMMA QT/Qwiic-Anschlüsse
- Plattenabmessungen: 40,6 x 20,2 x 4,8 mm
- Gewicht: 5,1 g
Inhalt des Kits

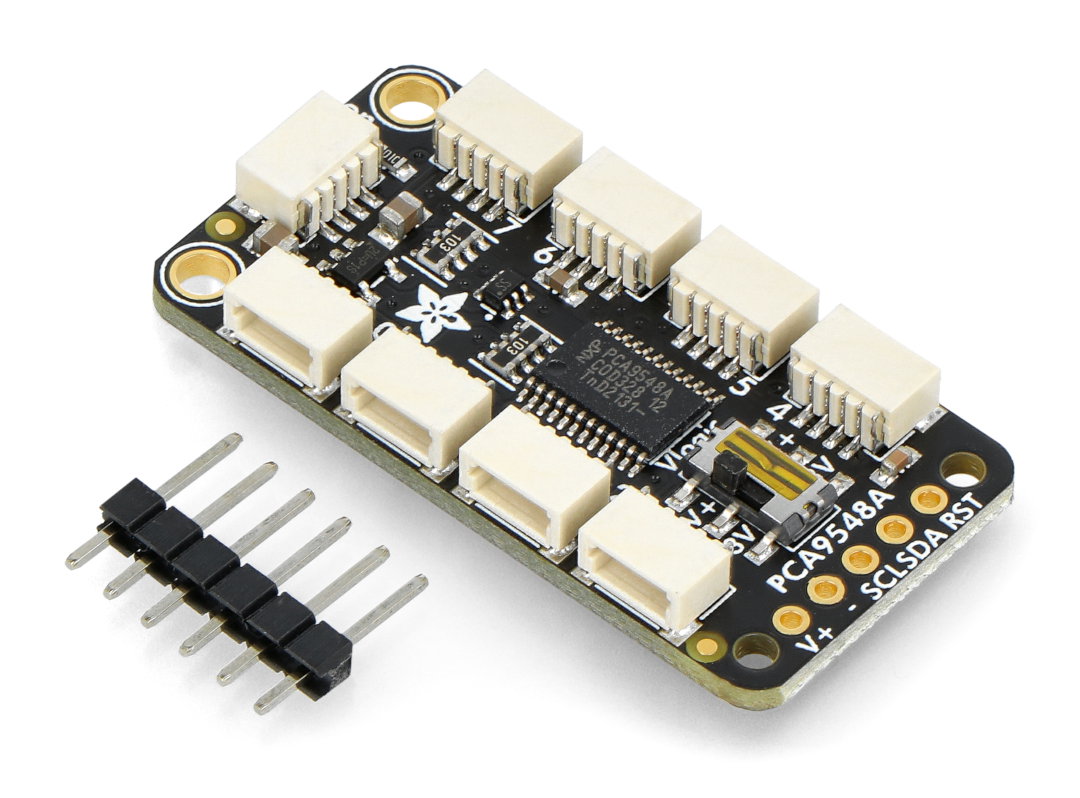

- Blei-Expander - 8-Kanal - mit I2C-Multiplexer - PCA9548 - STEMMA QT / Qwiic
- Goldnadelstreifen 1x6 - Raster 2,54 m
Komponenten im Set enthalten.
