Qwiic Mux Breakout – 8-Kanal-Modul mit I2C-Multiplexer – TCA9548A – SparkFun BOB-16784

Index: SPF-12723 EAN: 5904422341428

Das Modul mit dem Multiplexer TCA9548A ermöglicht den Anschluss von 8 separaten digitalen I2C-Bussen an eine Schnittstelle. Es arbeitet mit einer Spannung von 1,65 V bis 5,5 V. Der Ausgangs-I2C-Bus kann die Adresse ändern, sodass Sie bis zu 64 I2C-Geräte anschließen können. Das Modul ist mit QWIIC-Anschlüssen ausgestattet.

Qwiic Mux Breakout – 8-Kanal-Modul mit I2C-Multiplexer – TCA9548A – SparkFun BOB-16784
13,90 €
11,68 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: SparkFun
Compatibility: Arduino

Produktbeschreibung: Qwiic Mux Breakout - 8-Kanal-Modul mit I2C-Multiplexer - TCA9548A - SparkFun BOB-16784

Das Modul mit dem Multiplexer TCA9548A ermöglicht den Anschluss von 8 separaten digitalen I2C-Bussen an eine Schnittstelle. Es arbeitet mit einer Spannung von 1,65 V bis 5,5 V. Der Ausgangs-I2C-Bus kann die Adresse ändern, sodass Sie bis zu 64 I2C-Geräte anschließen können. Das Modul ist mit QWIIC -Anschlüssen ausgestattet.

Das Produkt ist mit Arduino kompatibel

Der Hersteller hat ein Benutzerhandbuch vorbereitet, das eine detaillierte Beschreibung des Geräts und ein Beispiel für die Verbindung mit Arduino enthält.

Verbinden von Qwiic Mux Breakout

Das Gerät verfügt über einen QWIIC- Standardanschluss, über den Sie dedizierte Sensoren anschließen können. Zusätzlich erlauben die eingebauten Jumper, die I2C-Adresse des Moduls zu ändern. Damit können Sie bis zu 8 Module in einem I2C-Strang und damit bis zu 8 Geräte an jedes Modul anschließen.

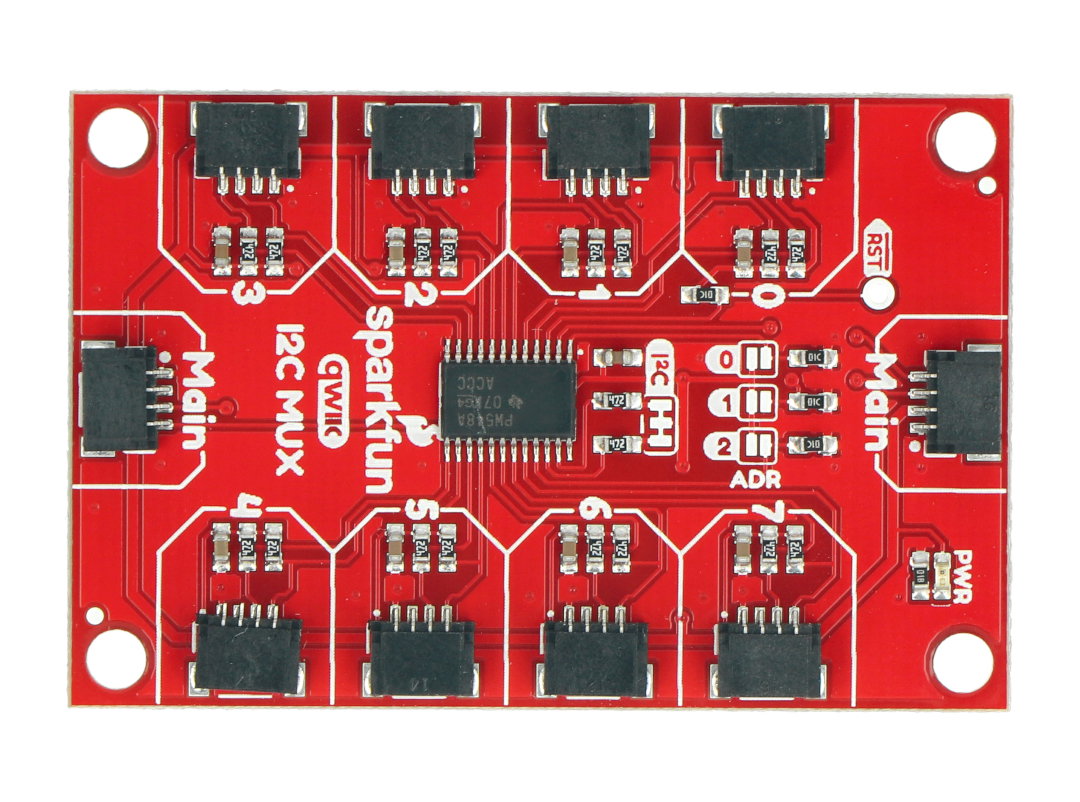

QWIIC-Mux-Breakout TCA9548A

Technische Spezifikation von Qwiic Mux Breakout von SparkFun

  • Versorgungsspannung: 1,65 V bis 5,5 V
  • Multiplexer: TCA9548A (Dokumentation)
  • Eingangskommunikation: I2C-Bus
  • QWIIC-Stecker: 1 mm Raster, 4-polig
  • Die Möglichkeit, die Adresse des Eingangs-I2C-Busses von 0x70 auf 0x77 zu ändern
  • Es können 8 separate I2C-Busse geschaltet werden
  • Fliesengrößen: 55 x 36 x 3 mm

PAKETBREITE 5.5 cm
PAKETHÖHE 5 cm
PAKETTIEFE 3.5 cm
PAKETGEWICHT 0.008 kg
