Produktbeschreibung: Arduino Modulino Hub - 8-Kanal I2C Multiplexer - TCA9548ARGER - Qwiic - ABX00100
Der Modulino Hub ist ein praktisches Modul, das den I2C-Bus um acht unabhängige Kanäle erweitert . Dank des TCA9548ARGER -Chips kann jeder angeschlossene Sensor oder jedes Modul über eine separate I2C-Leitung betrieben werden. Dies ermöglicht die komfortable Umsetzung komplexer Projekte ohne lästige Adressdopplungen . Das Modul verwendet Qwiic- Steckverbinder , die schnelle und saubere Verbindungen ohne Löten von Signalleitungen gewährleisten. Es eignet sich ideal für Bildungsprojekte, IoT-Prototypen, Messsysteme und anspruchsvolle Multisensor-Designs. Der Hub ist mit der Modulino-Bibliothek für Arduino und MicroPython kompatibel und ermöglicht so sowohl Anfängern als auch fortgeschrittenen Nutzern einen schnellen Einstieg.

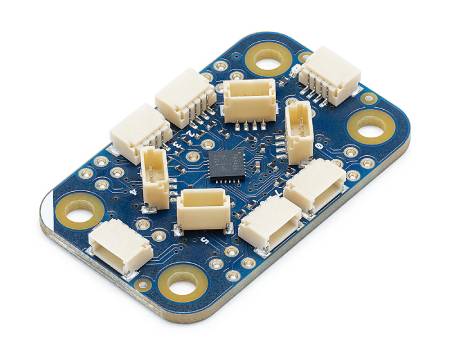

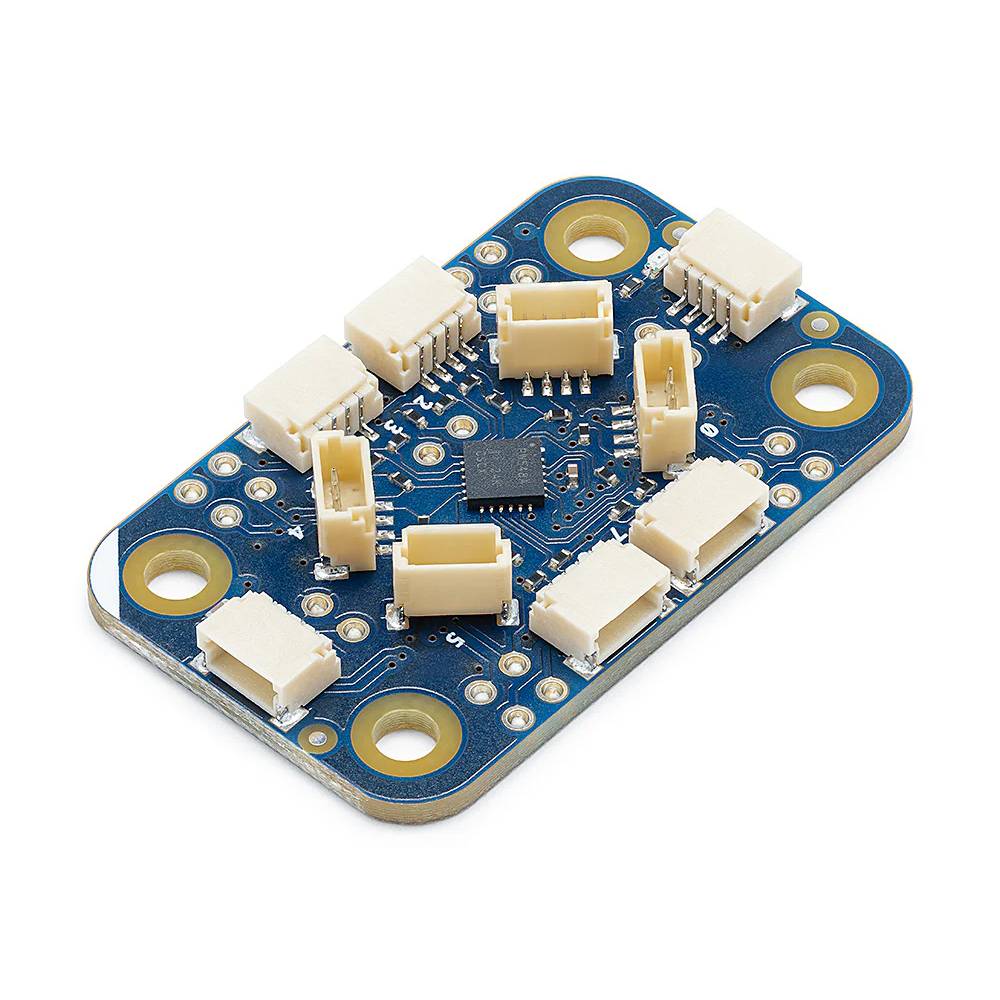

Arduino Modulino Hub - 8-Kanal I2C Multiplexer - TCA9548ARGER - Qwiic - ABX00100.
Modulino Hub eignet sich überall dort, wo in einem Projekt mehrere oder ein Dutzend I2C-Geräte angeschlossen werden müssen.
Hauptmerkmale des Modulino Hub
- 8 unabhängige I2C-Kanäle : Ermöglicht den Anschluss mehrerer Qwiic-Geräte an ein einzelnes Arduino-Projekt.
- TCA9548ARGER-Chip : zuständig für das Umschalten von I2C-Kanälen und die Trennung von Geräten an separaten Bussen
- Adresskonfliktlösung : Ermöglicht die Verwendung mehrerer identischer Sensoren mit identischen I2C-Adressen
- Qwiic-Steckverbinder : ermöglichen eine schnelle Verbindung ohne Löten und ohne manuelles Verlegen von SDA-, SCL-, 3,3V- und GND-Leitungen.

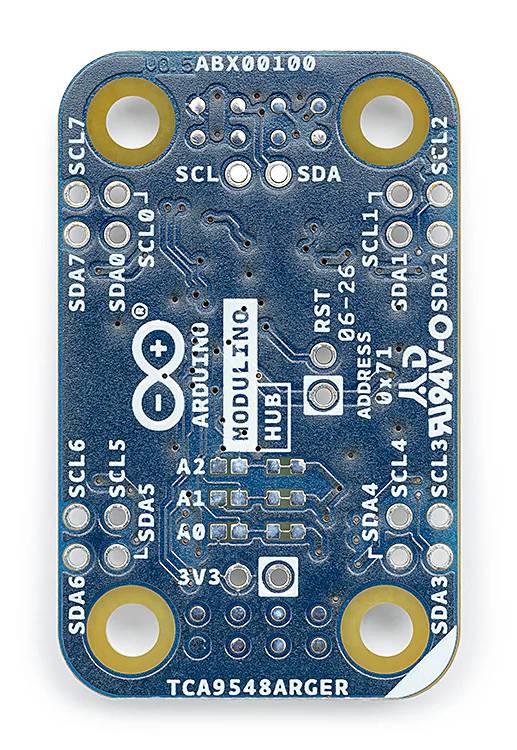

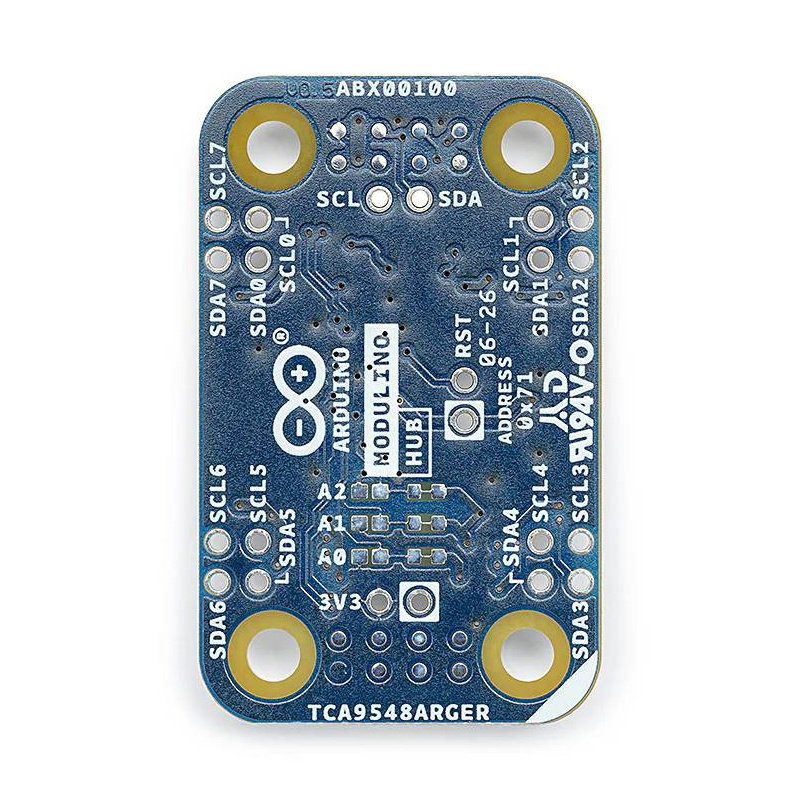

- I2C-Adresskonfigurierbarkeit : Die Moduladresse kann mittels Lötbrücken im Bereich von 0x70 bis 0x77 eingestellt werden.
- Skalierbares Design : Ermöglicht den Anschluss von bis zu acht Hub-Modulen an einen Bus und damit die Nutzung von bis zu 64 unabhängigen I2C-Kanälen.
- Arduino Modulino-Kompatibilität : Funktioniert mit Modulino-Modulen, der Arduino IDE, der Arduino CLI und der Arduino Cloud.
- Kompakte Abmessungen : Die kleine Platine mit einer Länge von 41 mm und einer Breite von 25,36 mm passt problemlos in Gehäuse und Prototypen.
Modulino Hub Pinbelegung, Anschlüsse und Kompatibilität

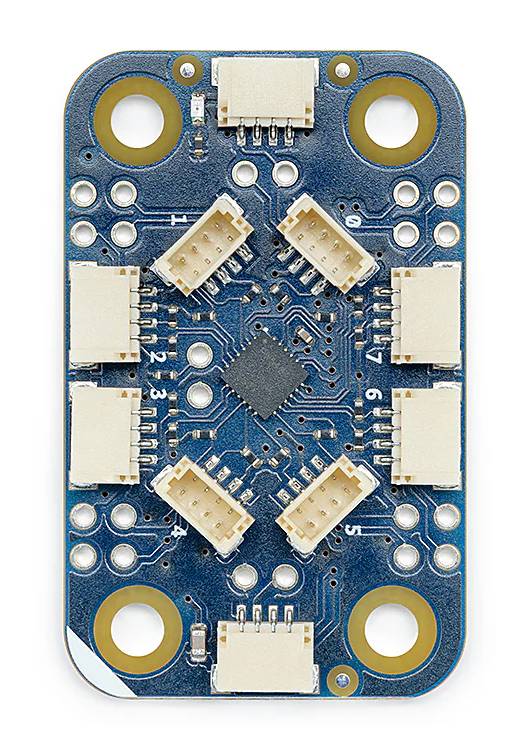

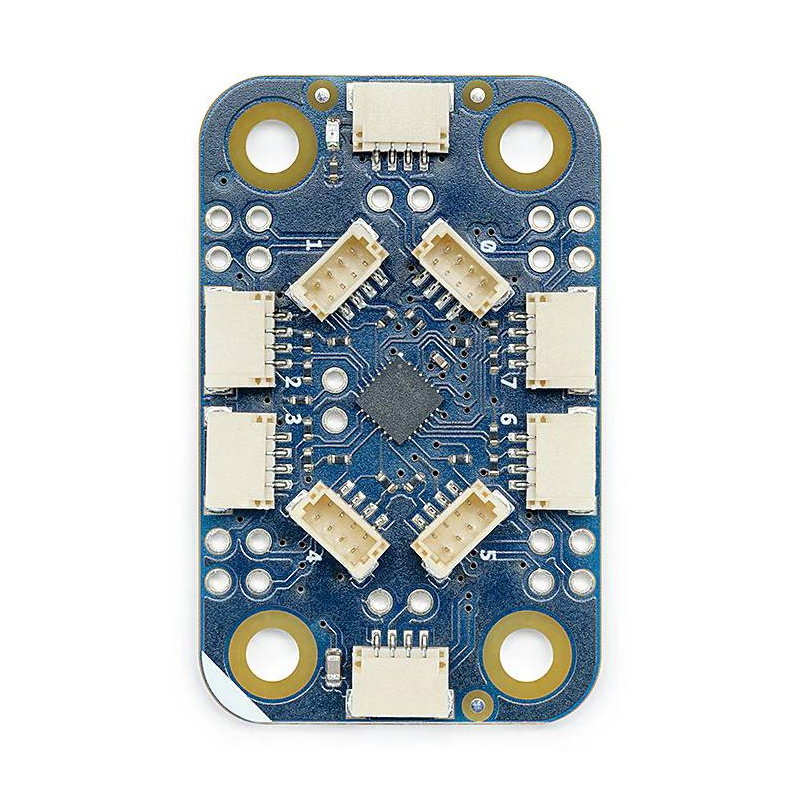

Der Modulino Hub verfügt über insgesamt 10 Qwiic-Anschlüsse – 2 Eingänge und 8 Ausgänge . Die Eingangsanschlüsse dienen zum Anschluss des Moduls an ein Motherboard, beispielsweise an das Arduino UNO R4 WiFi , das Arduino UNO Q oder das Arduino Nano Board, mithilfe des Arduino Nano Connector Carrier . Über die acht Ausgangsanschlüsse können Sensoren, Aktoren und andere I2C-Module angeschlossen werden, wobei jedes Gerät auf einem separaten Kanal arbeitet. Die Kommunikation erfolgt über einen I²C- Bus mit einem Logikpegel von 3,3 V. Alle Kanäle nutzen 4,7-kΩ-Pull-up-Widerstände, was die Kommunikationsstabilität erhöht und die Integration mit kompatiblen Qwiic-Geräten vereinfacht. Die I²C-Adresse des Multiplexers ist hardwareseitig über Lötbrücken auf der Platine konfigurierbar . Der Adressbereich liegt zwischen 0x70 und 0x77 , sodass mehrere Modulino-Hub-Module in einem Projekt verwendet werden können. Diese Lösung ermöglicht den Aufbau eines umfangreichen, strukturierten I²C-Sensornetzwerks ohne Adresskonflikte.

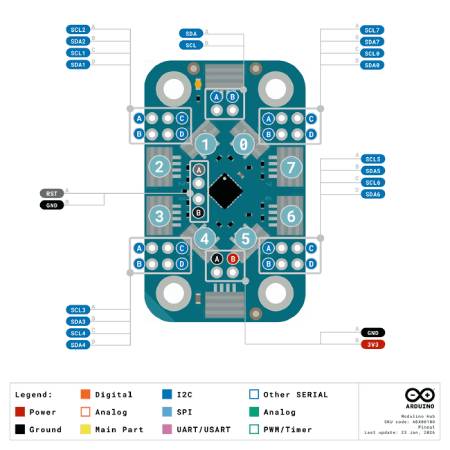

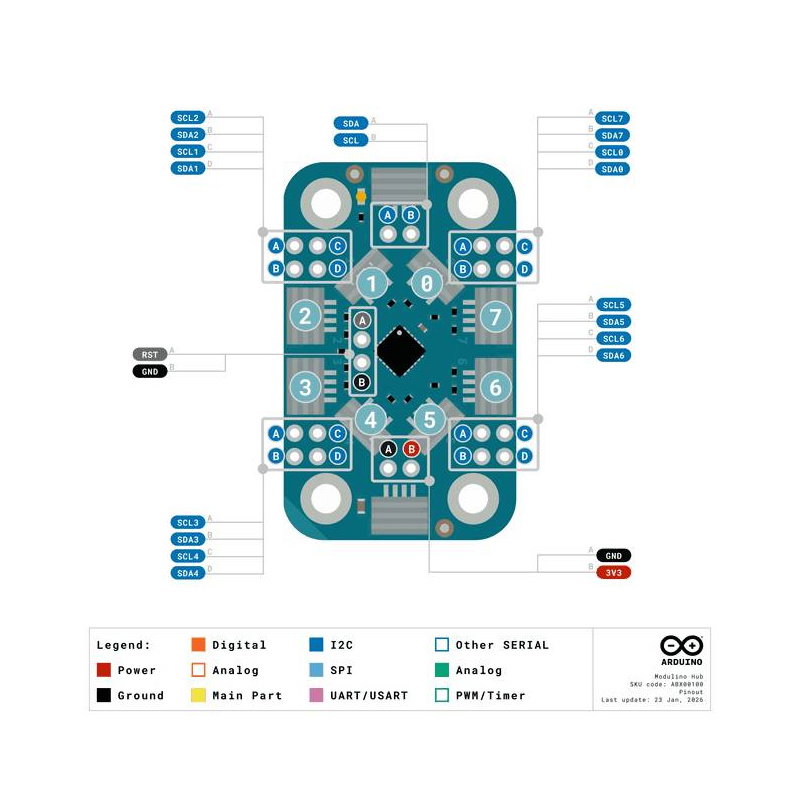

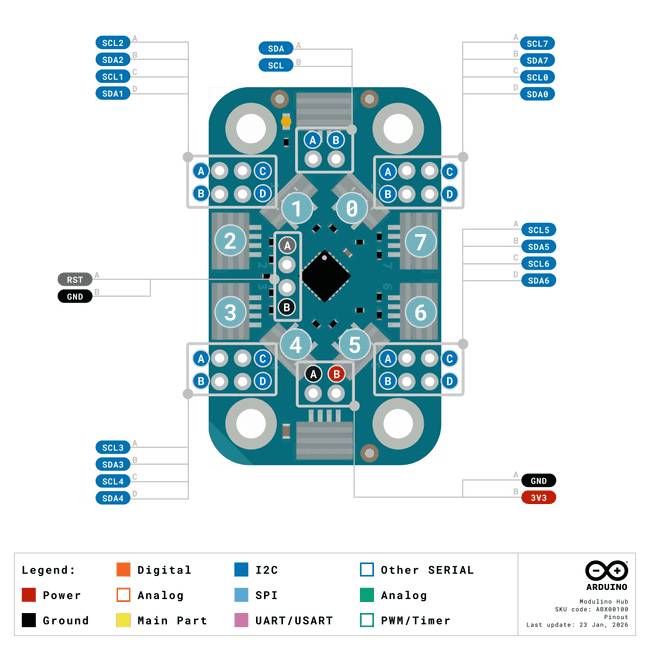

Pinbelegungsdiagramm.
Das Modul erleichtert die Erweiterung bestehender Projekte, ohne dass die gesamte Hardwarearchitektur geändert werden muss.
Programmierung des Arduino Modulino Hub I2C Multiplexers
Der Modulino Hub lässt sich in der Arduino IDE , über die Arduino CLI und mit den im Arduino-Ökosystem verfügbaren Tools programmieren. Der Hersteller stellt die Modulino-Bibliothek bereit, die Arduino und MicroPython unterstützt. Die Bibliothek vereinfacht die Verwaltung einzelner I2C-Kanäle und ermöglicht den schnellen Einstieg in die Arbeit mit mehreren Sensoren. Die Programmierung besteht in der Regel darin, den passenden Multiplexer-Kanal auszuwählen und anschließend mit dem an diesen Kanal angeschlossenen I2C-Gerät zu kommunizieren. Anfänger können auf vorgefertigte Arduino-Beispiele und die Dokumentation zurückgreifen , während fortgeschrittene Entwickler die Hardwarekonfiguration und die Moduladressen an die individuellen Anforderungen ihres Projekts anpassen können.
Technische Spezifikationen des Modulino Hub
- Hauptchip: TCA9548ARGER
- Kommunikationsschnittstelle: I2C über Qwiic-Anschlüsse
- Anzahl der Kanäle: 8 unabhängige I2C-Busse
- Anzahl der Qwiic-Anschlüsse: 10, davon 2 Eingänge und 8 Ausgänge
- Betriebsspannung: 3,3 V
- I2C-Adresse: 0x70 bis 0x77, hardwareseitig über Lötbrücken konfigurierbar
- Adresse gemäß Arduino-Speicherdaten: 0x71
- Pull-up-Widerstände: 4,7 kΩ auf allen Kanälen
- Stromverbrauch bei inaktiven Kanälen: 1,5 mA
- Stromverbrauch bei aktiven Kanälen: 3,5 mA
- Kompatible Boards: Arduino UNO R4 WiFi, Arduino UNO Q, Arduino Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano ESP32, Nano Matter, Arduino Nano Connector Carrier
- Unterstützte Umgebungen: Arduino IDE, Arduino CLI
- Unterstützte Bibliotheken: Arduino Modulino, Arduino Modulino MicroPython
- Abmessungen: 41 x 25,36 mm
- Gewicht: 4,4 g

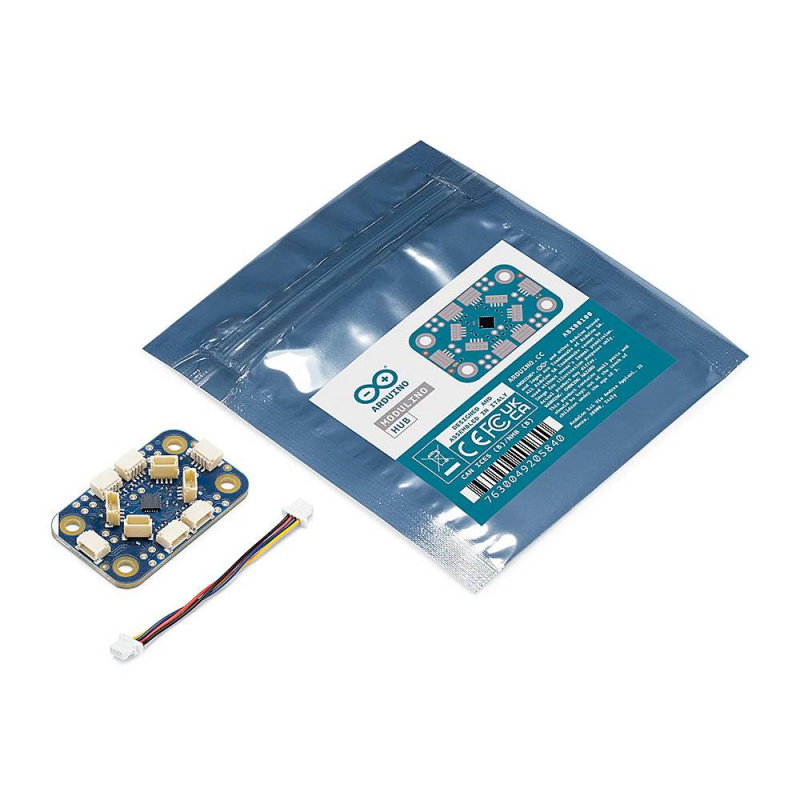

Inhalt des Sets
- Modulino Hub
- 5 cm langes Qwiic-Kabel

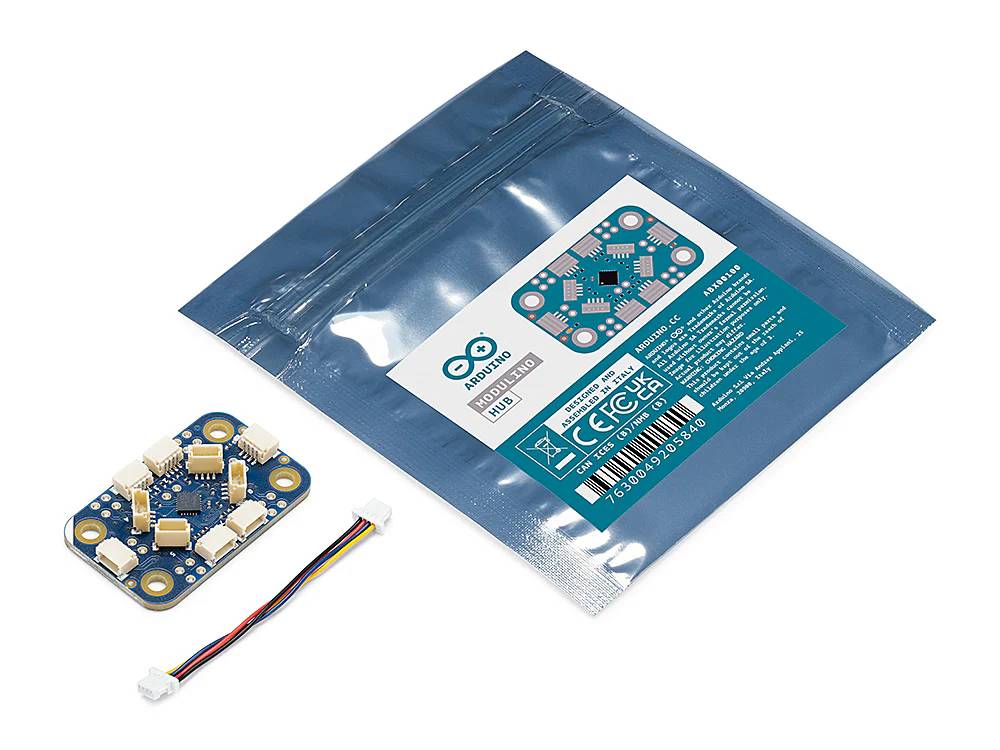

Im Set enthaltene Elemente.
