Produktbeschreibung: Arduino Modulino Extender – I2C-Signalverstärker – LTC4311 – Qwiic – ABX00174
Der Modulino Extender ist ein sofort einsatzbereites Modul aus der Arduino Modulino- Familie, das die I2C-Kommunikation über die üblichen Grenzen kurzer Verbindungen hinaus erweitert . Basierend auf dem I2C-Beschleuniger LTC4311 verbessert er die Signalqualität auf den SDA- und SCL-Leitungen und ermöglicht so stabile Verbindungen zwischen entfernten Knoten, Sensoren und Aktoren. Das Modul arbeitet rein hardwarebasiert – es benötigt keine I2C-Adresse, keine Konfiguration und keine speziellen Befehle. Platzieren Sie es einfach am Bus, idealerweise in der Nähe des Controllers oder vor einer längeren Kabelstrecke, um die Übertragungssicherheit zu erhöhen . Dies ist eine praktische Lösung für Arduino- Projekte, bei denen Sensoren oder Modulino-Module in verschiedenen Bereichen eines Gehäuses, Modells, einer Lehrinstallation oder eines IoT-Systems eingesetzt werden müssen.

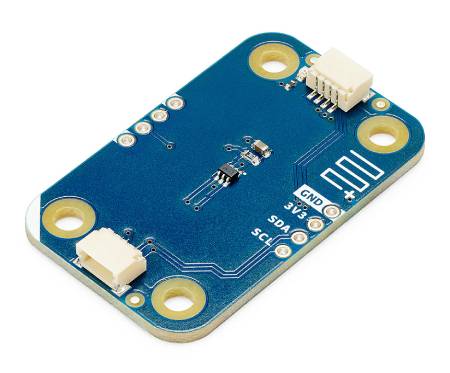

Arduino Modulino Extender - I2C Signalverstärker - LTC4311 - Qwiic - ABX00174.

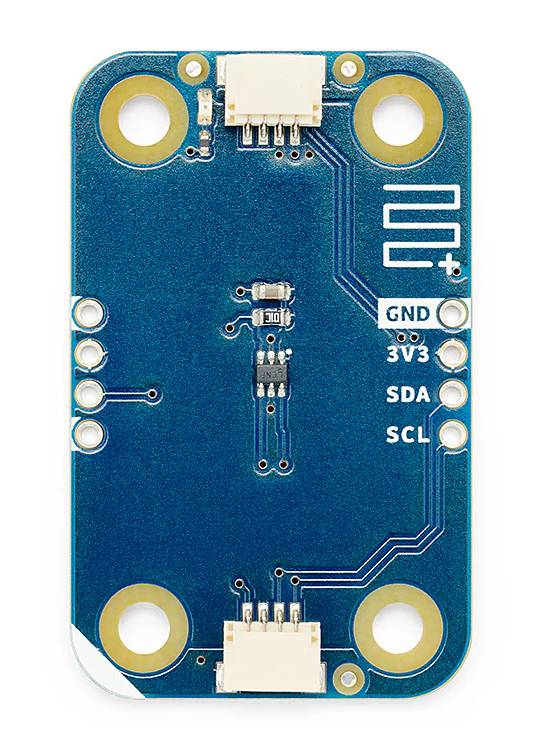

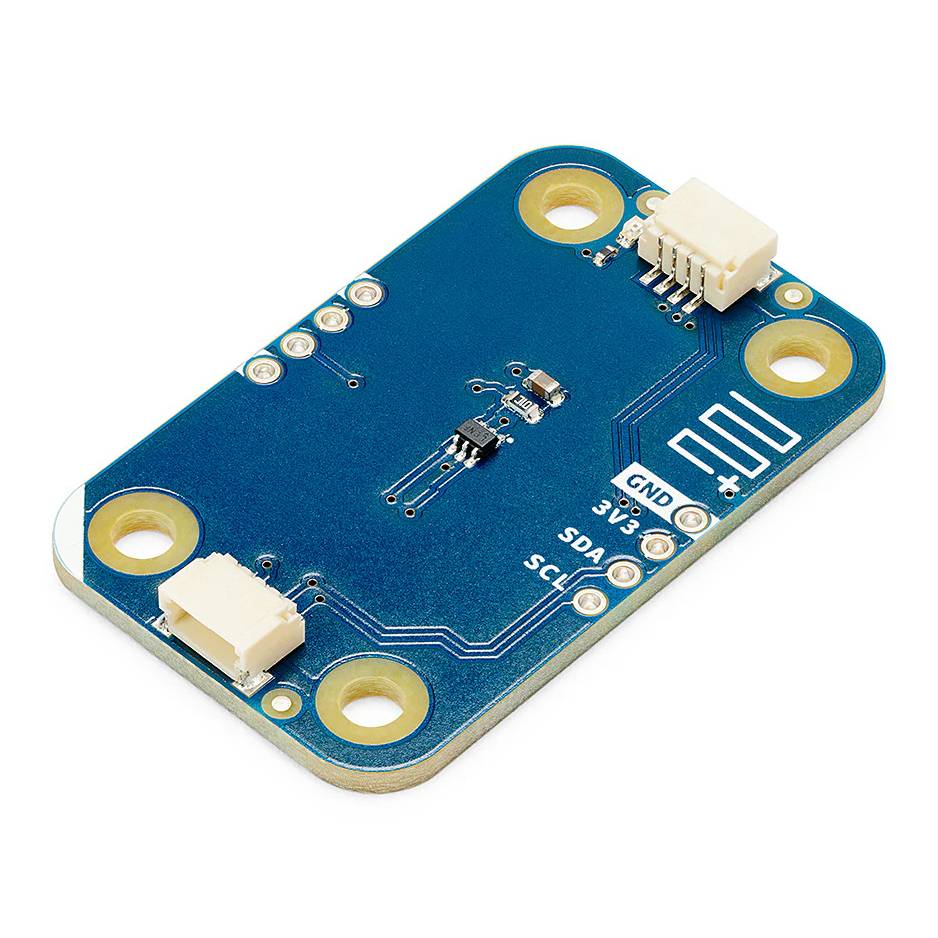

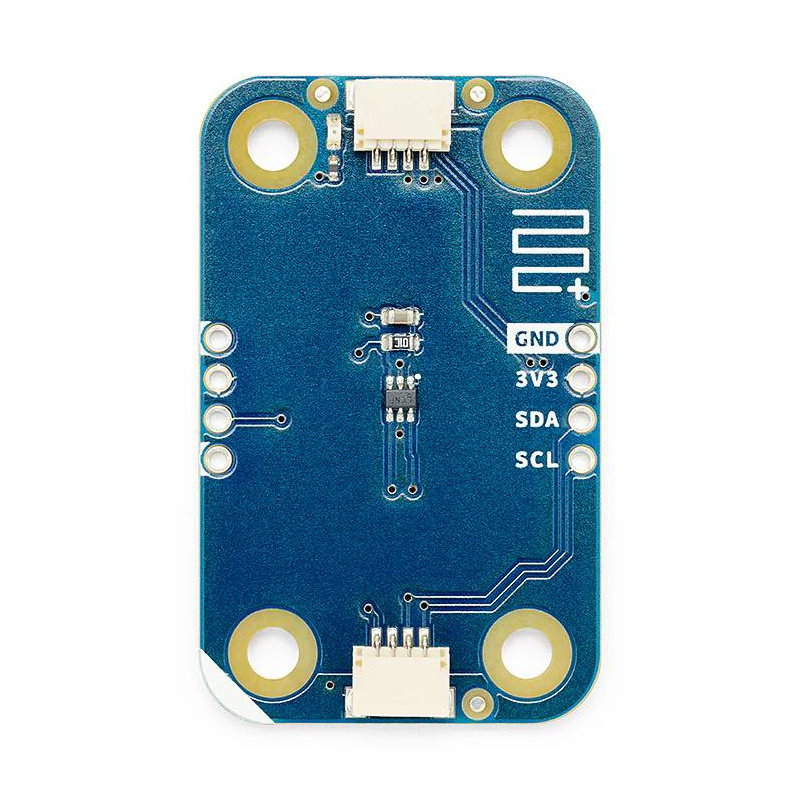

Um die Signalqualität zu verbessern, schließen Sie einfach den Modulino Extender an den I2C-Bus an.
Hauptmerkmale des Modulino Extenders
- LTC4311 I2C-Beschleuniger : Verbessert die SDA- und SCL-Signalqualität und unterstützt eine stabile Kommunikation über längere Kabelstrecken.
- Reichweite bis zu 30 m : Das Modul wurde mit Cat5e- und Cat6-STP/FTP-Kabeln bis zu 30 m getestet.
- Keine I2C-Adresse : Funktioniert transparent am Bus und belegt keine Adresse, sodass keine Konflikte mit anderen Geräten auftreten.
- Betrieb ohne Konfiguration : Es sind keine zusätzlichen Bibliotheken, Einstellungen oder Änderungen am Projektcode erforderlich.
- Qwiic-Konnektivität : Verbinden Sie das Modul schnell mit Arduino-Boards und Qwiic-kompatiblen Geräten.
- Modulino-Kompatibilität : Funktioniert mit anderen Arduino Modulino-Modulen in Reihenschaltung.
- Geringer Stromverbrauch : Der typische Stromverbrauch liegt bei etwa 200 µA.
- Kompaktes Design : Kleine Platinengröße von 41 x 25,36 mm für einfache Installation in Gehäusen, Anlagen und Prototypen.
Anschlüsse, Pinbelegung und Arduino-Kompatibilität
Der Modulino Extender arbeitet als transparentes I2C-Passthrough- Buselement und benötigt daher keine separate Adressierung. Die Kommunikation mit angeschlossenen Geräten wird dadurch nicht verändert. Zum Anschluss an die Hauptplatine und Module können Qwiic -Steckverbinder oder Lötpads mit 3,3-V-, GND-, SDA- und SCL-Leitungen verwendet werden. Das Modul ist kompatibel mit dem Arduino UNO R4 WiFi , dem Arduino UNO Q und ausgewählten Arduino Nano -Boards, darunter Nano 33 IoT, Nano 33 BLE, Nano RP2040 Connect, Nano ESP32 und Nano Matter. Für Nano-Boards bietet der Arduino Nano Connector Carrier eine komfortable Verbindung. Der Hersteller empfiehlt Cat5e- oder Cat6-STP/FTP-Kabel zur Busverlängerung, um die Signalqualität auch in größeren Installationen zu gewährleisten. Das Modul ist außerdem mit Standard-I2C- und Qwiic-Geräten kompatibel, die mit 3,3-V-Logik arbeiten.

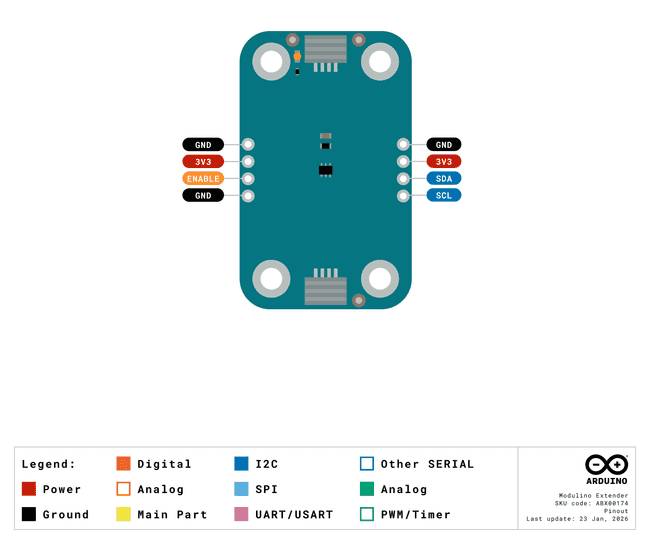

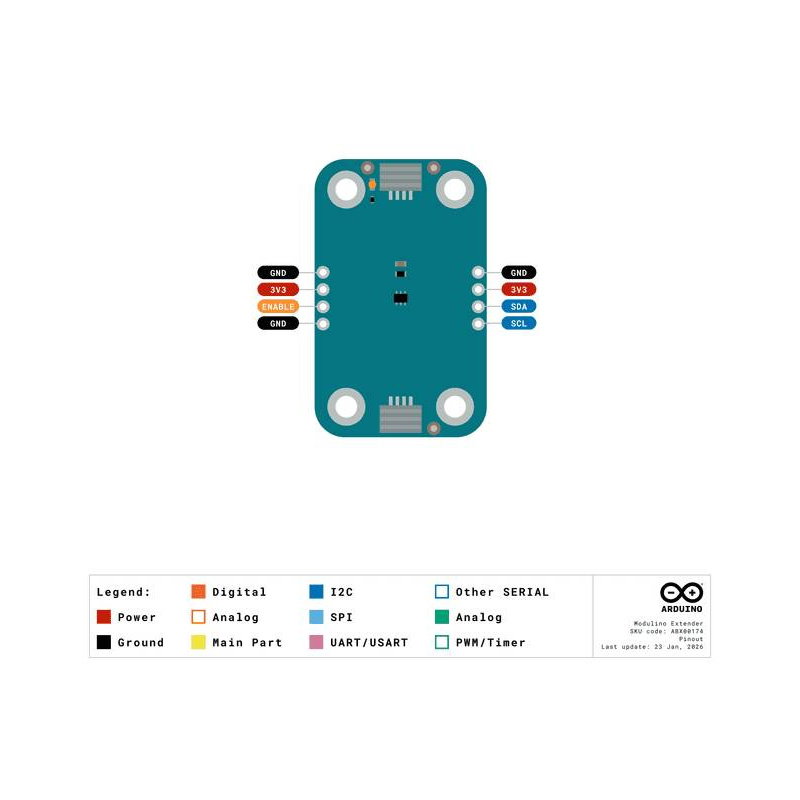

Pinbelegungsdiagramm.

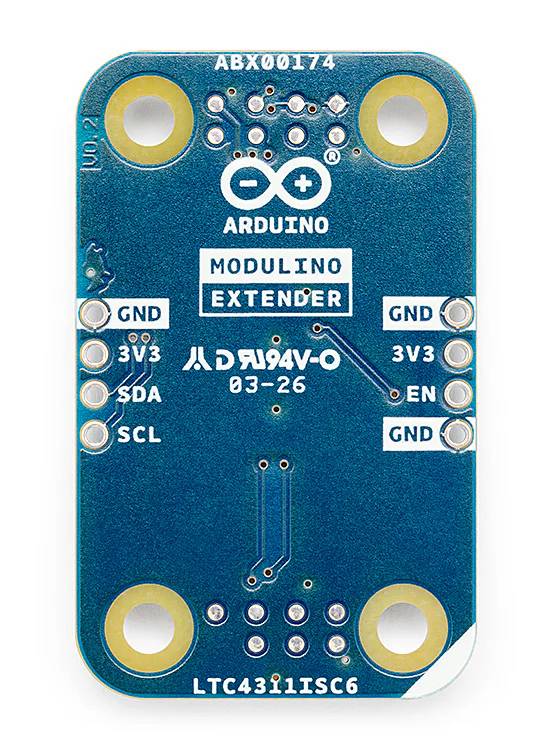

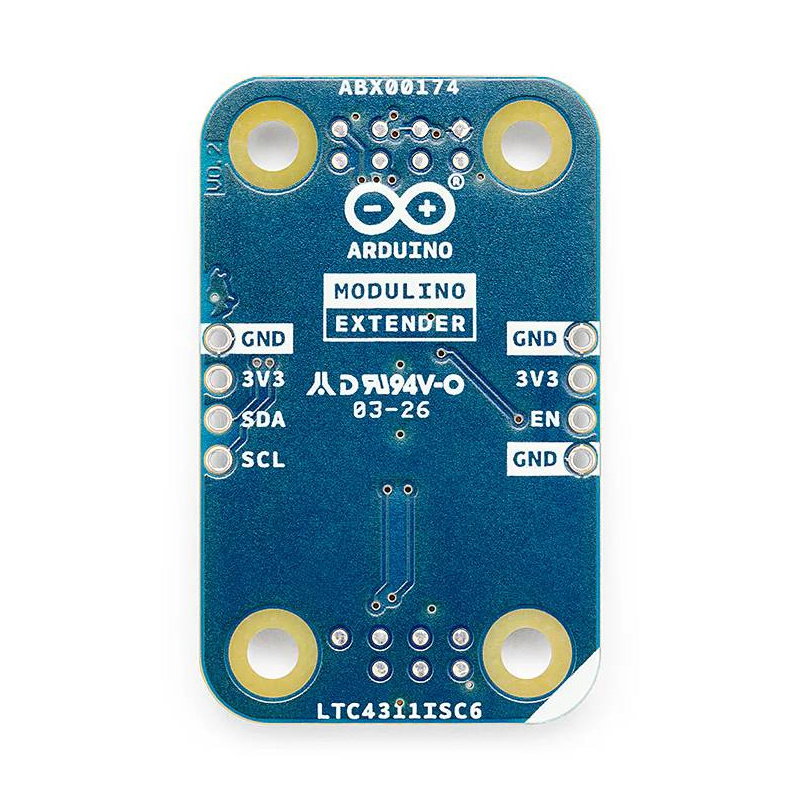

Das Modul ist mit dem LTC4311-Chip ausgestattet.
Programmierung und Inbetriebnahme des I2C-Verstärkers
Der Modulino Extender ist ein rein hardwarebasiertes Modul und benötigt daher weder Programmierung noch die Installation von Bibliotheken oder das Hinzufügen spezieller Codefunktionen . Er besitzt keine eigene I2C-Adresse und ist nicht als klassisches Peripheriegerät am Bus sichtbar, da er die elektrischen Parameter des Signals verbessert. Schließen Sie ihn einfach an den I2C-Bus an, idealerweise in der Nähe des Controllers oder vor einem längeren Kabel , und verwenden Sie die anderen Module wie gewohnt. Projekte können weiterhin in der Arduino IDE, der Arduino CLI, der Arduino Cloud oder Umgebungen mit MicroPython-Unterstützung erstellt werden, abhängig vom verwendeten Motherboard und den angeschlossenen Modulen . Die Arduino Modulino-Bibliothek kann zur Steuerung anderer Knoten dieser Serie verwendet werden, der Extender selbst benötigt sie jedoch nicht.
Modulino Extender – Technische Spezifikationen
- Hauptchip: LTC4311ISC6
- Kommunikation: I2C-Durchleitung über Qwiic oder Lötpads
- I2C-Adresse: keine
- Betriebsmodus: transparent, keine Konfiguration erforderlich
- Unterstützte I2C-Frequenz: bis zu 400 kHz
- Maximale Kabellänge: bis zu 30 m
- Empfohlene Kabel für lange Strecken: Cat5e oder Cat6 STP/FTP
- Betriebsspannung: 3,3 V
- Stromversorgung: Qwiic-Anschluss oder 3,3-V-Stifte
- Typischer Stromverbrauch: ca. 200 µA
- Kommunikationsanschluss: Qwiic
- Anschlüsse: 3,3 V, GND, SDA, SCL
- Kompatible Boards: Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano ESP32, Nano Matter, UNO R4 WiFi, UNO Q, Arduino Nano Connector Carrier
- Abmessungen: 41 x 25,36 mm
- Gewicht: 4,4 g
Inhalt des Sets
- Modulino Extender
- Qwiic-Kabel – 2 x 10 cm lange weibliche Stecker

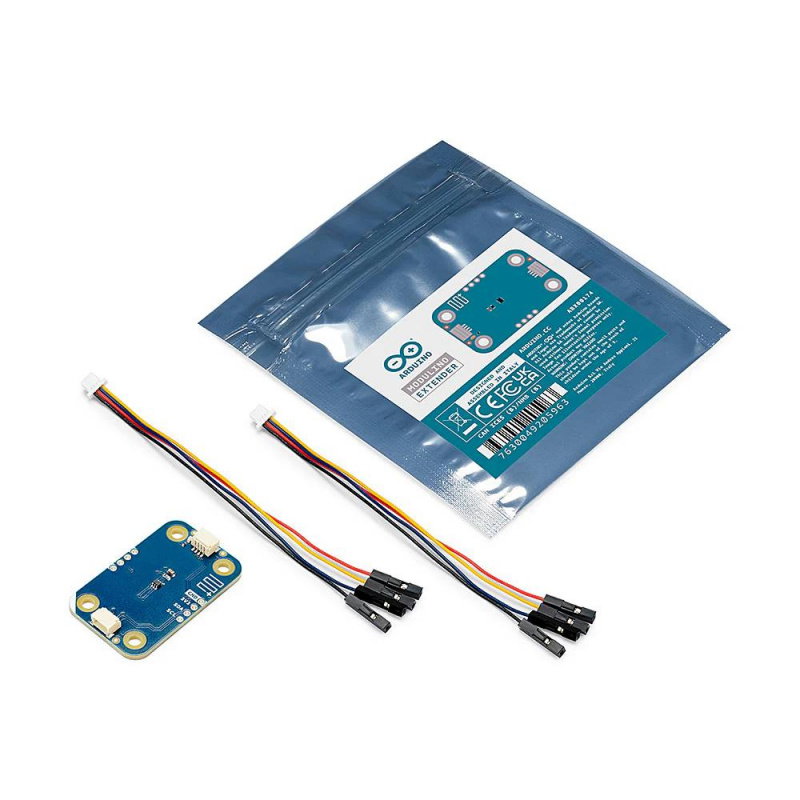

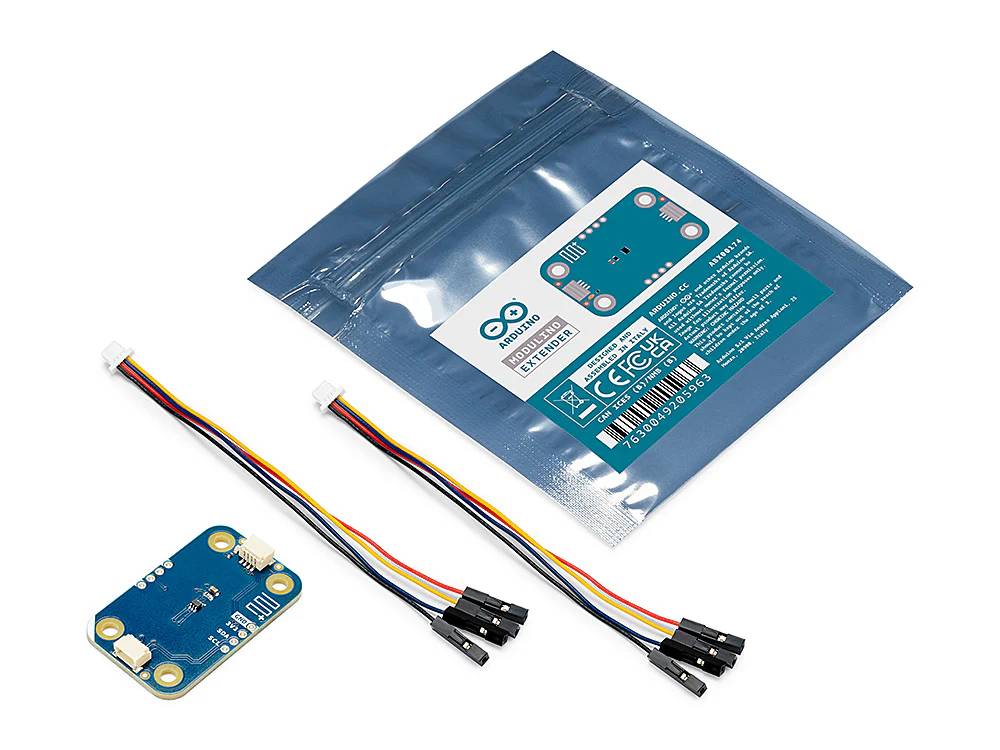

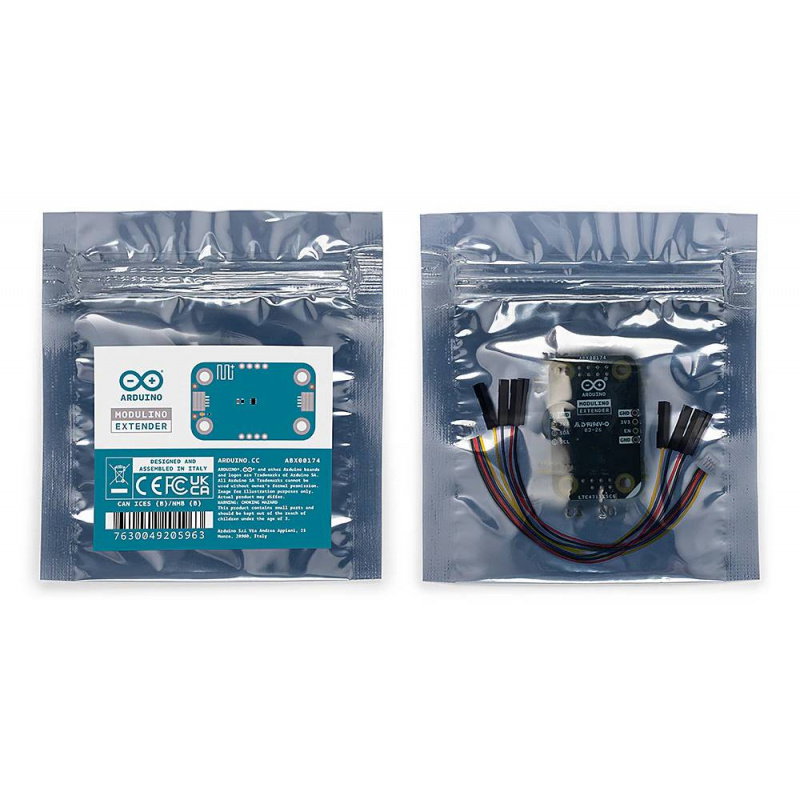

Im Set enthaltene Elemente.
