Produktbeschreibung: Arduino Modulino Vibro - Vibrationsmotor - Qwiic - ABX00130
Modulino Vibro ist eine Familie intelligenter Module für schnelles Prototyping und die Entwicklung fortschrittlicher IoT-Systeme. Das Modul nutzt einen Vibrationsmotor mit Drehzahlen bis zu 12.000 U/min und bietet ein klares und deutlich spürbares haptisches Feedback. Die Kommunikation erfolgt über einen I²C-Bus , der lediglich zwei Signalleitungen zur Steuerung benötigt. Der integrierte Mikrocontroller STM32C011F4 ermöglicht die PWM-Regelung der Vibrationsintensität und softwarebasierte Änderungen der I²C-Adresse . Das Modul ist vollständig in das Arduino- Ökosystem integriert und sowohl mit der Arduino IDE als auch mit MicroPython kompatibel.

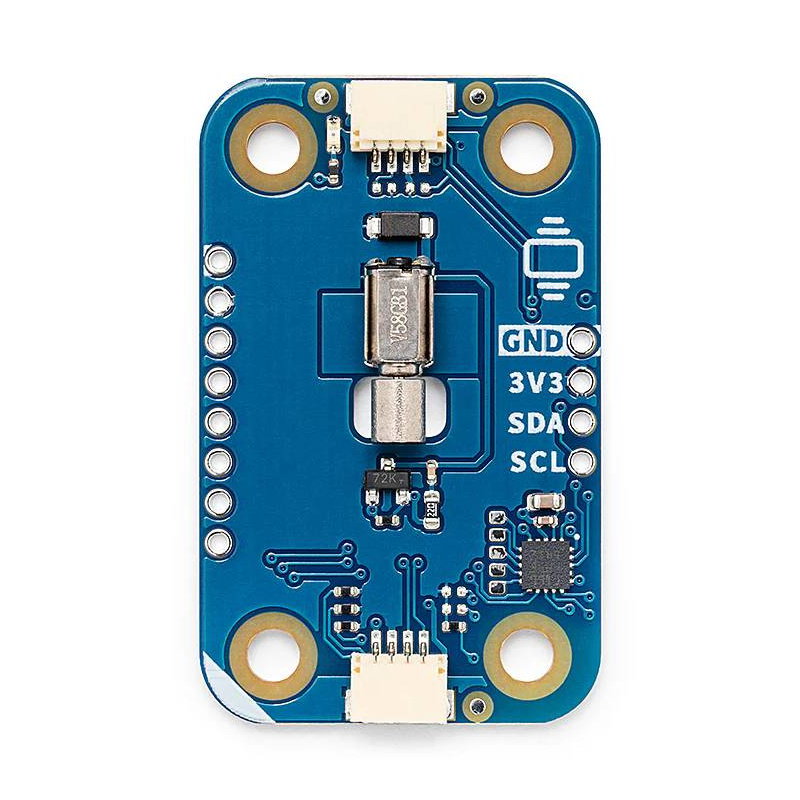

Arduino Modulino Vibro - Vibrationsmotor - Qwiic - ABX00130.

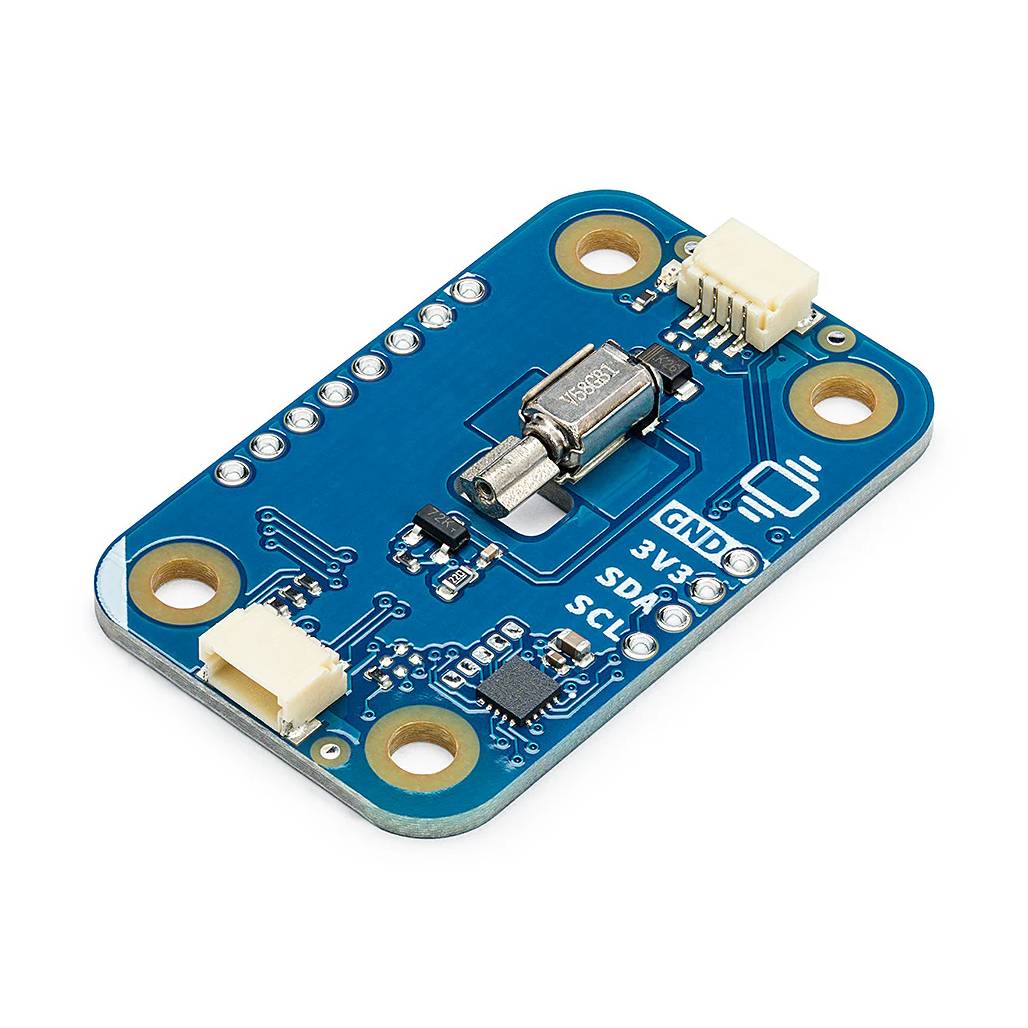

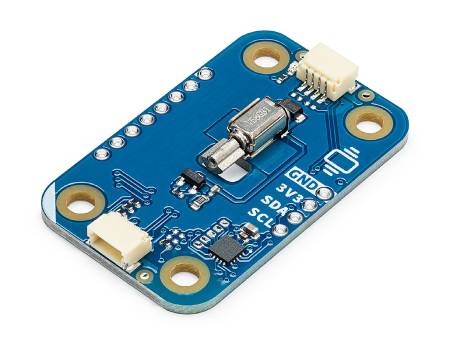

Das Modul verwendet einen Vibrationsmotor, der Drehzahlen von bis zu 12.000 U/min erreicht.
Hauptmerkmale des Modulino Vibro-Moduls
- Vibrationsmotor VZ43FM1B8230001L : Erzeugt deutliches haptisches Feedback bei Drehzahlen bis zu 12.000 U/min.
- I2C-Kommunikation : einfache I2C-Bussteuerung über Qwiic-Anschlüsse
- Einstellbare Vibrationsintensität : Ermöglicht die Erzeugung verschiedener Vibrationsmuster und Signalstärken.
- Eingebauter STM32C011F4-Mikrocontroller : unterstützt Kommunikation und PWM-Motorsteuerung
- Programmatische Änderung der I2C-Adresse : Möglichkeit des Betriebs mehrerer Module an einem Bus
- Kompaktes Design : Dank der geringen Größe lässt es sich problemlos in bestehende Geräte integrieren.
- Plug-and-Play-Technologie : Schneller Start ohne die Notwendigkeit, zusätzliche Elektronik zu entwickeln.
- Arduino IDE- und MicroPython-Kompatibilität : komfortable Programmierung für Anfänger und Fortgeschrittene

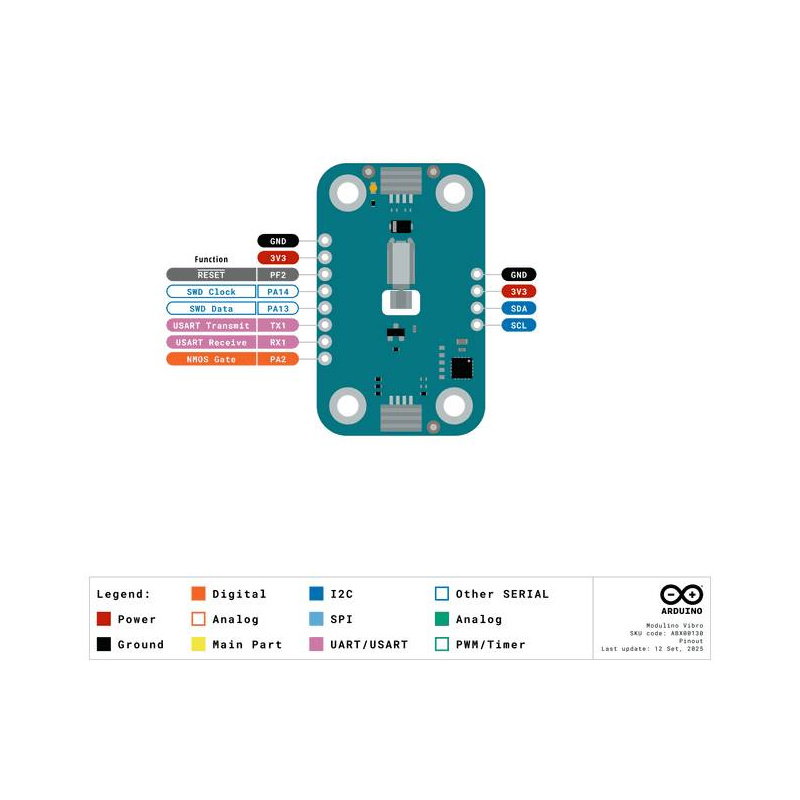

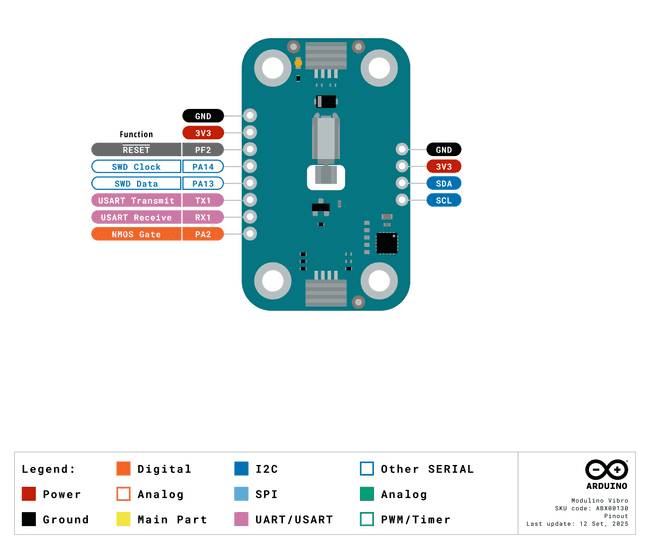

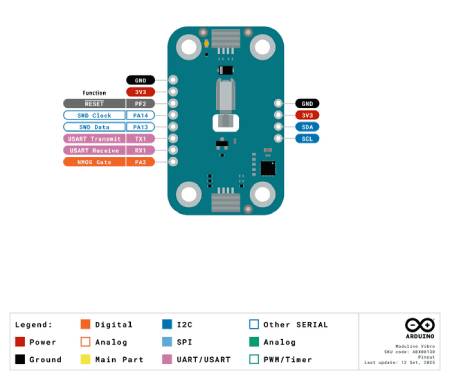

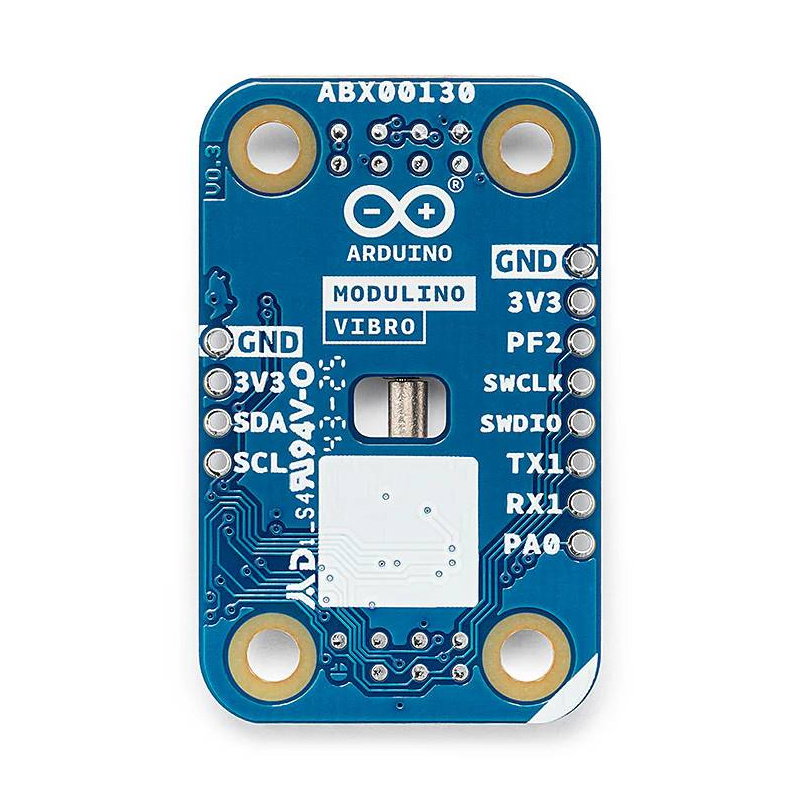

Vibro-Modul: Pinbelegung, Anschlüsse und Kompatibilität

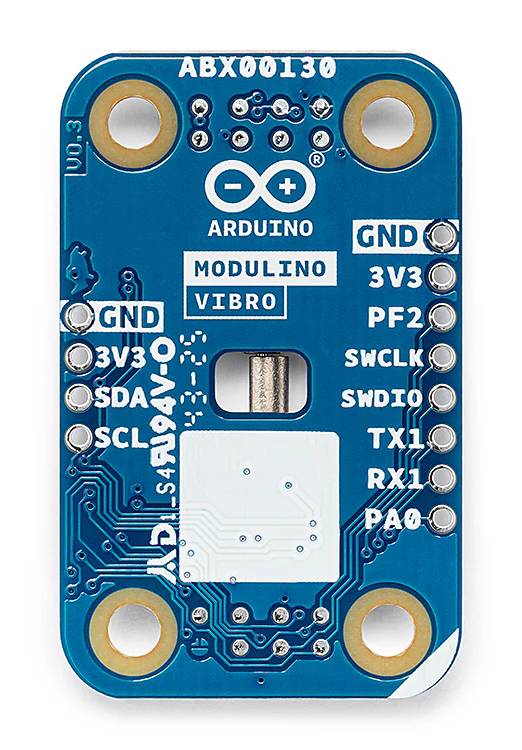

Das Modulino Vibro kommuniziert über einen I2C- Bus, der über zwei Qwiic -Anschlüsse und zusätzliche Lötpads zugänglich ist. Die Schnittstelle nutzt die SDA- und SCL-Leitungen, eine 3,3-V-Spannungsversorgung und Masse , wodurch sich komplexe Sensor- und Aktorsysteme einfach an einen einzigen Bus anschließen lassen. Die Standard-Geräteadresse ist 0x3A , kann aber softwareseitig geändert werden , sodass mehrere Vibro-Module gleichzeitig an einen Mikrocontroller angeschlossen werden können . Das Modul ist kompatibel mit dem Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano 33 IoT, Nano RP2040 Connect, Nano Matter und anderen Qwiic-kompatiblen Geräten, die mit 3,3 V betrieben werden. Zusätzliche Pins ermöglichen den Zugriff auf die SWD- und UART-Schnittstellen sowie auf die Signale des Mikrocontrollers STM32C011F4, was bei fortgeschrittenen Modifikationen oder eigenen Hardwareprojekten hilfreich sein kann.

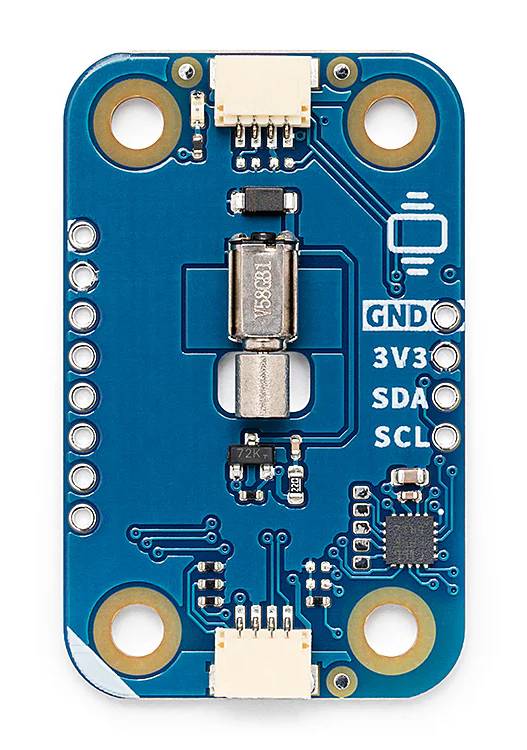

Dank seiner geringen Größe lässt sich das Modul problemlos in mobile Projekte integrieren.
Programmierung des Modulino Vibro-Moduls
Die Verwendung des Moduls ist dank der speziellen Arduino Modulino-Bibliothek denkbar einfach. Nach der Installation der Bibliothek können Sie die Betriebsdauer und die Leistungsstufe des Motors steuern und mit wenigen einfachen Funktionen eigene haptische Sequenzen erstellen. Modulino Vibro unterstützt zudem die MicroPython- Umgebung und eignet sich daher sowohl für Bildungs- als auch für professionelle Prototyping-Projekte. Entwickler können kurze Vibrationsbenachrichtigungen, Alarme, Warnsignale oder komplexe Feedback-Muster für Benutzeroberflächen erstellen. Die enthaltenen Codebeispiele ermöglichen einen schnellen Einstieg in das Modul und vermitteln Kenntnisse über I2C-Kommunikation, PWM-Steuerung und die Entwicklung interaktiver elektronischer Geräte.
Technische Spezifikationen des Vibrationsmotormoduls
- Aktor: Vibrationsmotor VZ43FM1B8230001L
- Mikrocontroller: STM32C011F4
- Kommunikationsschnittstelle: I2C
- Anschlüsse: 2x Qwiic
- Standard-I2C-Adresse: 0x3A
- Möglichkeit zur Änderung der I2C-Adresse: ja, programmatisch
- Betriebsspannung: 3,3 V
- Motordrehzahl: 12000 U/min
- Stromverbrauch im Leerlauf: ca. 3,4 mA
- Typischer Betriebsstromverbrauch: 67 mA
- Maximale Stromaufnahme: 85 mA
- Kompatibilität: Arduino UNO R4 WiFi, UNO Q, Nano ESP32, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano Matter,Nano-Steckverbinderträger
- Abmessungen: 41 x 25,36 mm
- Gewicht: 4,4 g

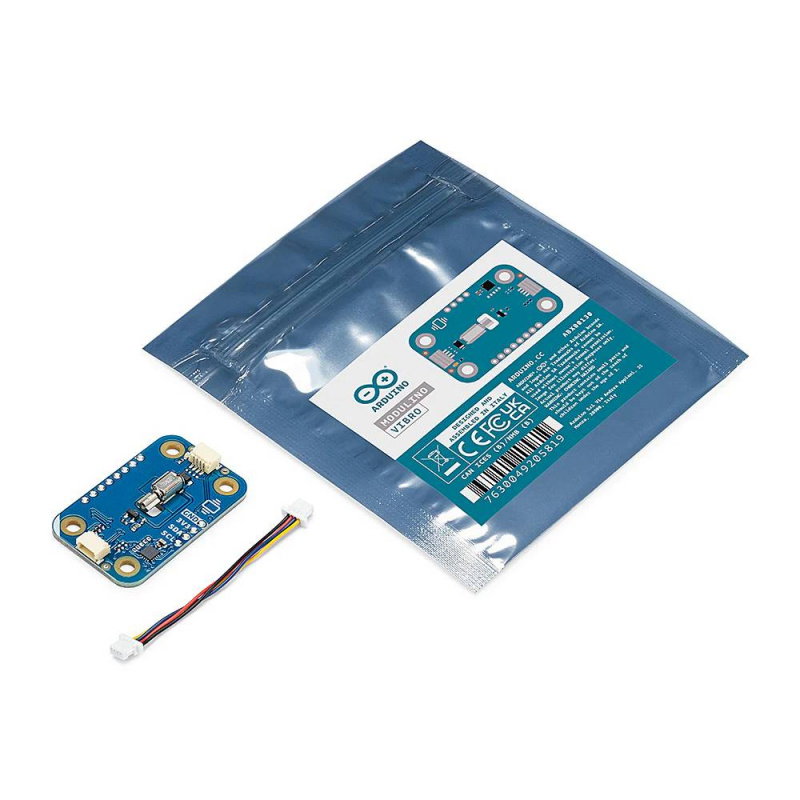

Inhalt des Sets
- Modulino Vibro Modul
- 5 cm langes Qwiic-Kabel

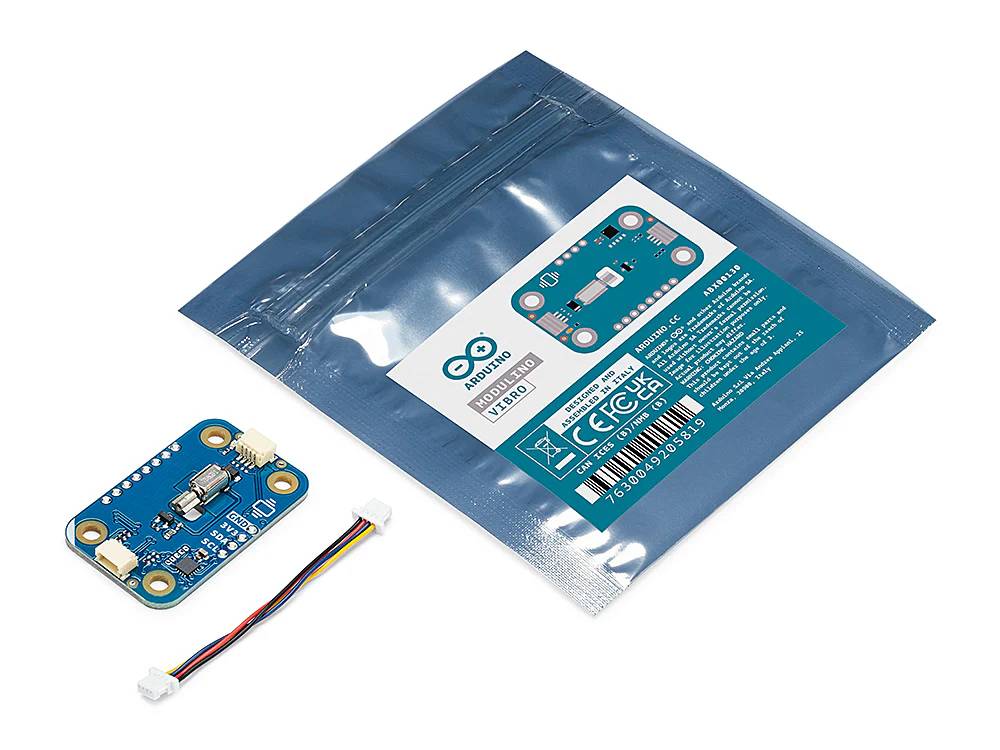

Im Set enthaltene Elemente.
