Produktbeschreibung: Gravity - Expander CH423 I2C - 24 I/O - DFRobot DFR0979
Mit dem CH423 Pin-Expander von DFRobot können Sie das System über die I2C -Schnittstelle um bis zu 24 zusätzliche digitale I/O-Ports erweitern. Darunter befinden sich 8 GPIOs mit Interrupt-Funktion und 16 GPIOs. Das Modul ist mit einem Gravity -Stecker und Standard-Goldpin-Pins im Raster 2,54 mm ausgestattet. Die Versorgungsspannung reicht von 3,3 V bis 5 V. Sie wird in Anwendungen im Zusammenhang mit LED-Beleuchtung oder Matrixanzeigen verwendet. Es wird auch als Element verwendet, das Anwendungen mit Lichtpunkten beliebiger Projekte erweitert.
Arduino- kompatibles Produkt
Der Hersteller hat ein ausführliches Benutzerhandbuch und eine Bibliothek für Arduino- Benutzer vorbereitet.
Schwerkraft - Expander CH423 I2C - 24 I/O - DFRobot DFR0979.

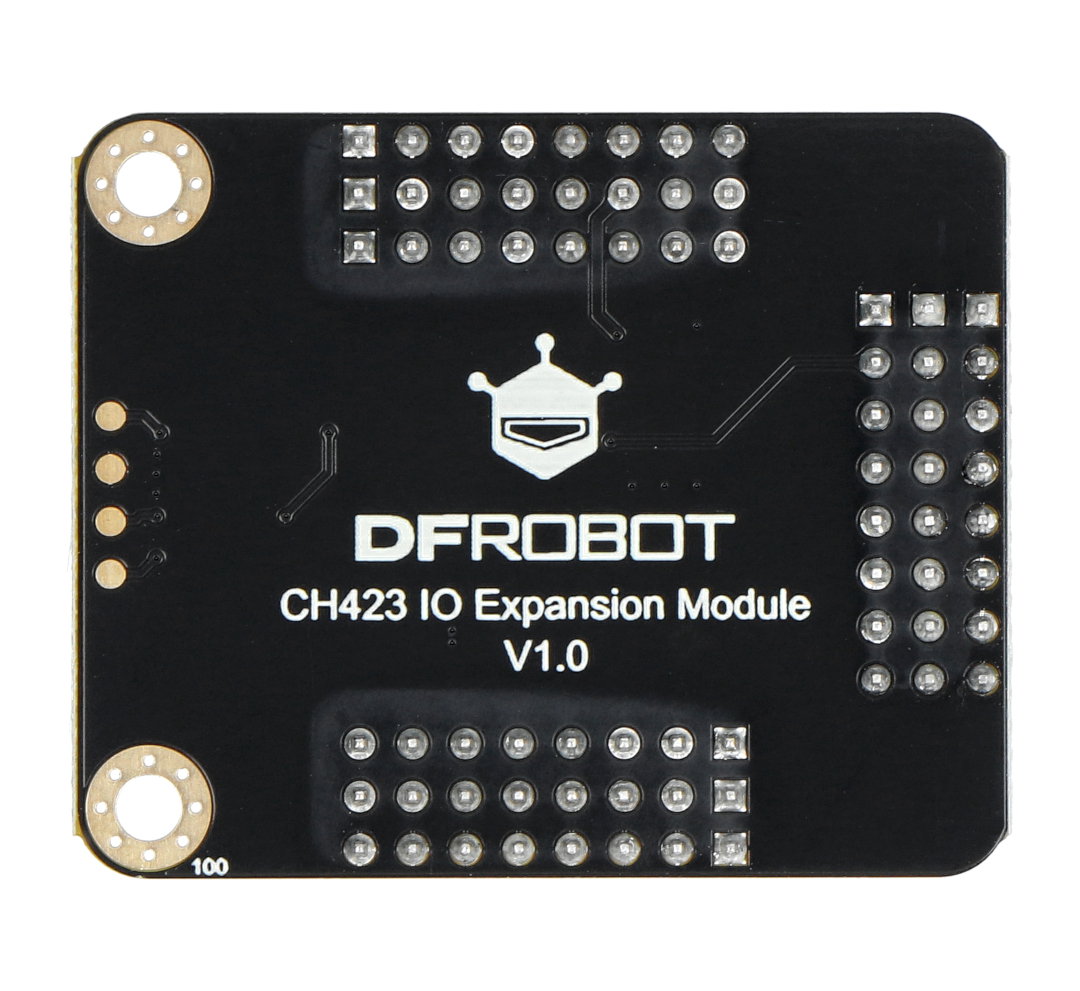

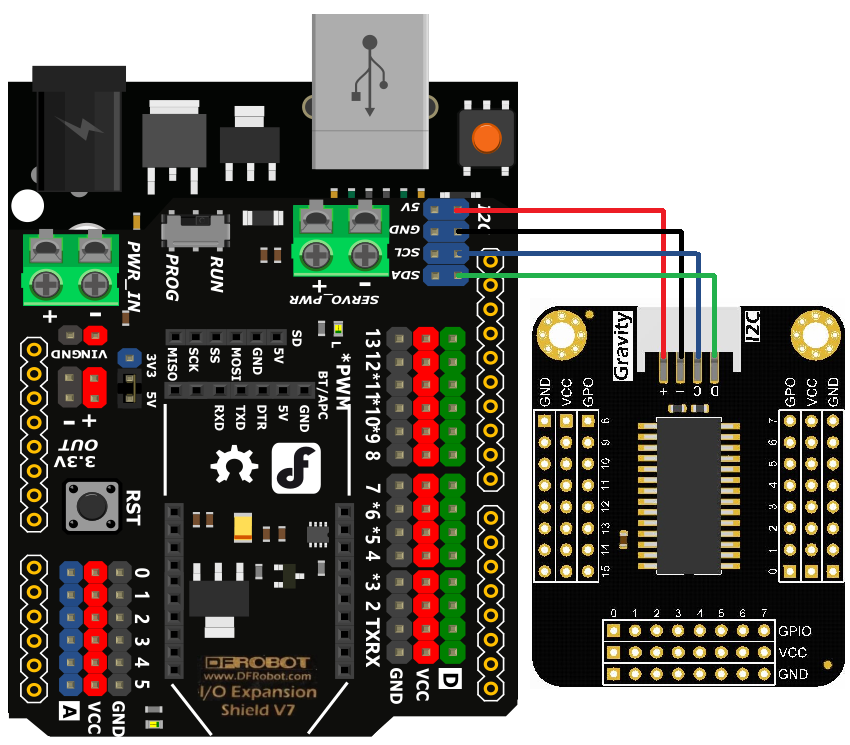

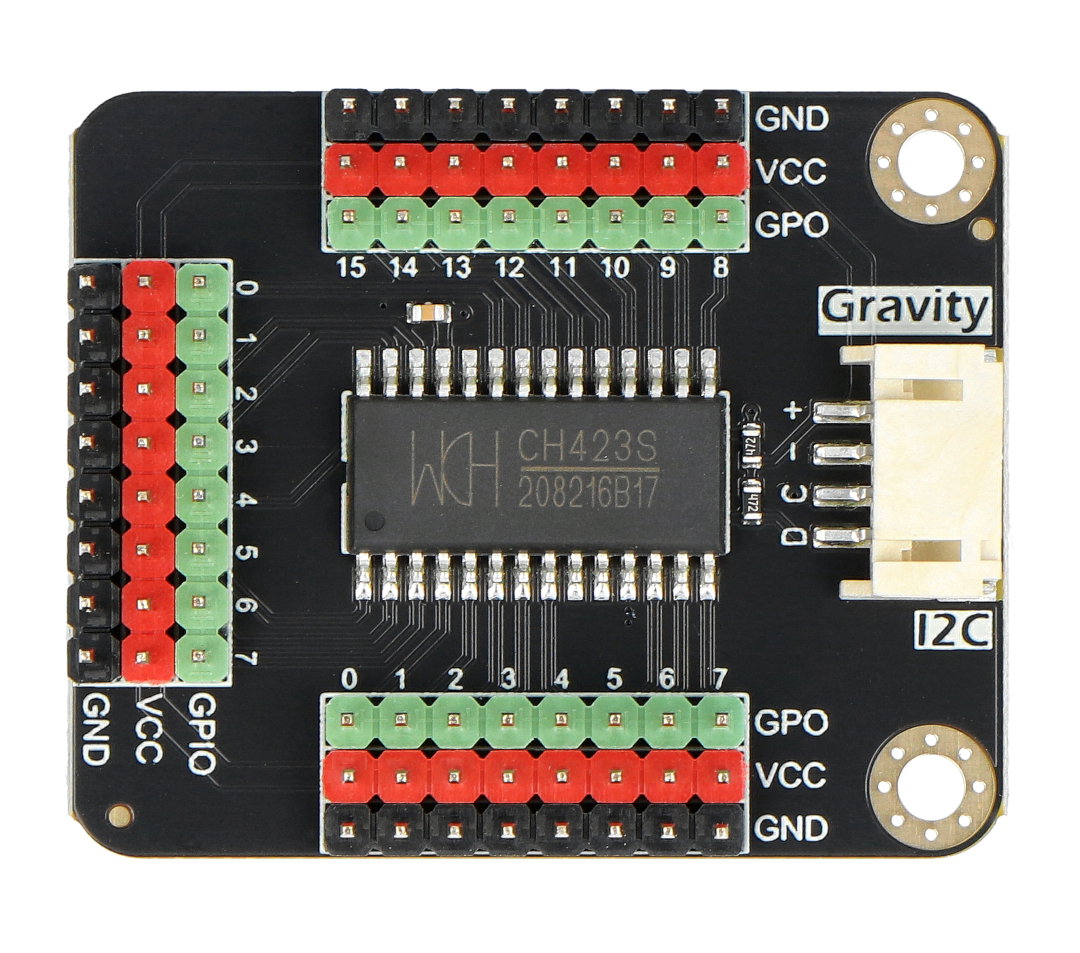

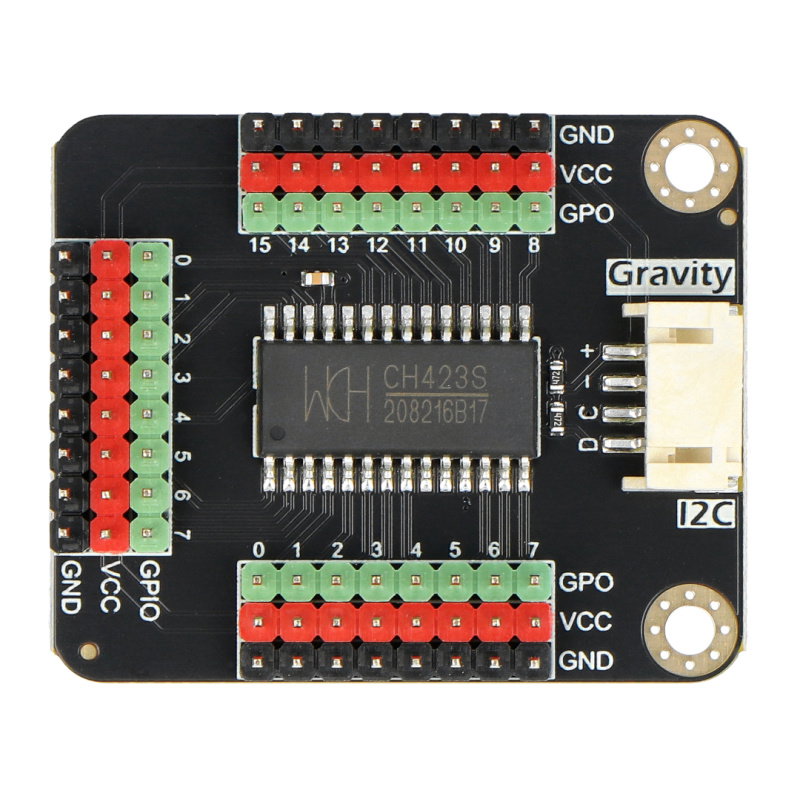

Pinbelegungsbeschreibung und Anschlussplan
Das Modul verfügt über einen Gravity-Anschluss, über den es mit dem Arduino-Board verbunden werden sollte. Jede Leitung wurde zusätzlich beschrieben, was den Anschluss erheblich erleichtert.
- "+" - VCC - Power-Pin im Bereich von 3,3 V bis 5 V DC
- "-" - GND - Systemmasse
- "C" - SCL - Taktleitung der I2C-Schnittstelle
- "D" - SDA - Datenleitung der I2C-Schnittstelle
- GPIO - Eingangs- / Ausgangspins
- GPO - Ausgangspins
Im Benutzerhandbuch finden Sie auch Beispielprogrammcode.
Technische Spezifikation des Moduls
- Typ: Bleiexpander
- Eingebauter Chip: CH423
- Anzahl der Pins: 24 E/A
- 8 GPIOs mit Interrupt-Funktionen
- 16 Gruppenrichtlinienobjekte
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse: konfigurierbar von 0x20 bis 0x3F (das Modul kann nicht mit anderen I2C-Geräten im Adressbereich verwendet werden)
- Versorgungsspannung: 3,3 V bis 5 V
- Stromverbrauch: 1mA
- E/A-Stromkapazität: 15 mA
- Betriebstemperaturbereich: -20 °C bis 80 °C
- Brettmaße: 45 x 37 mm

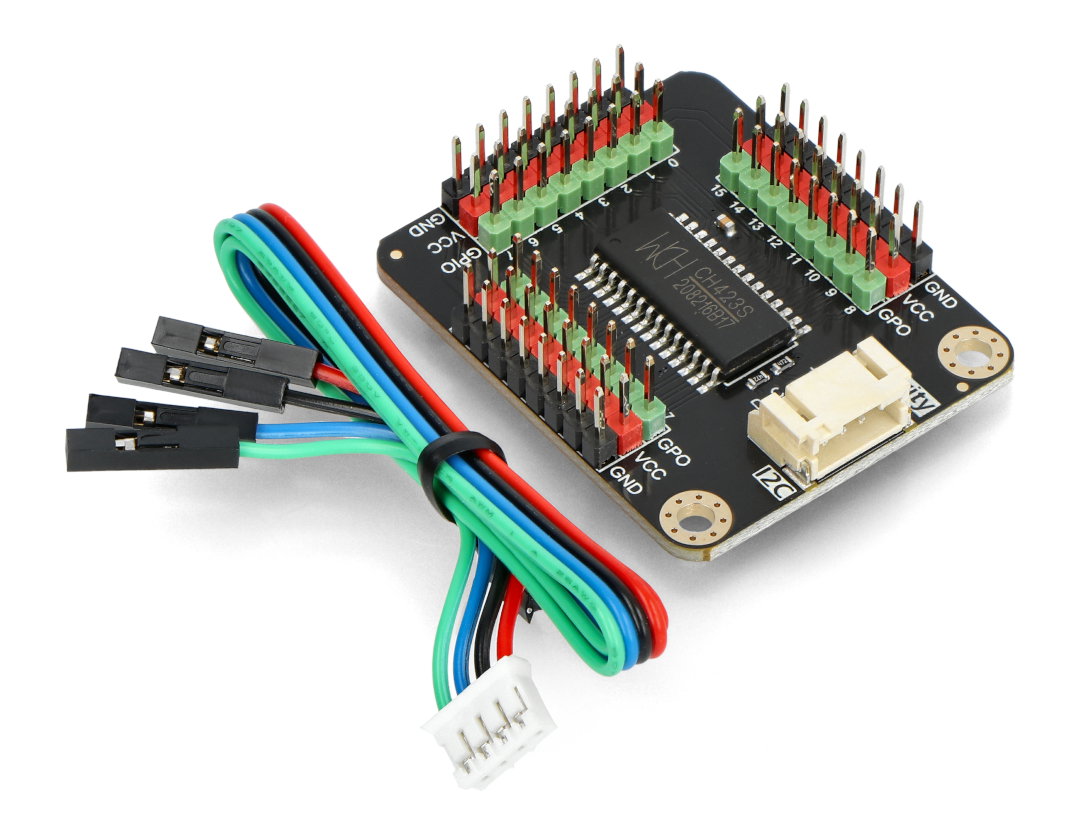

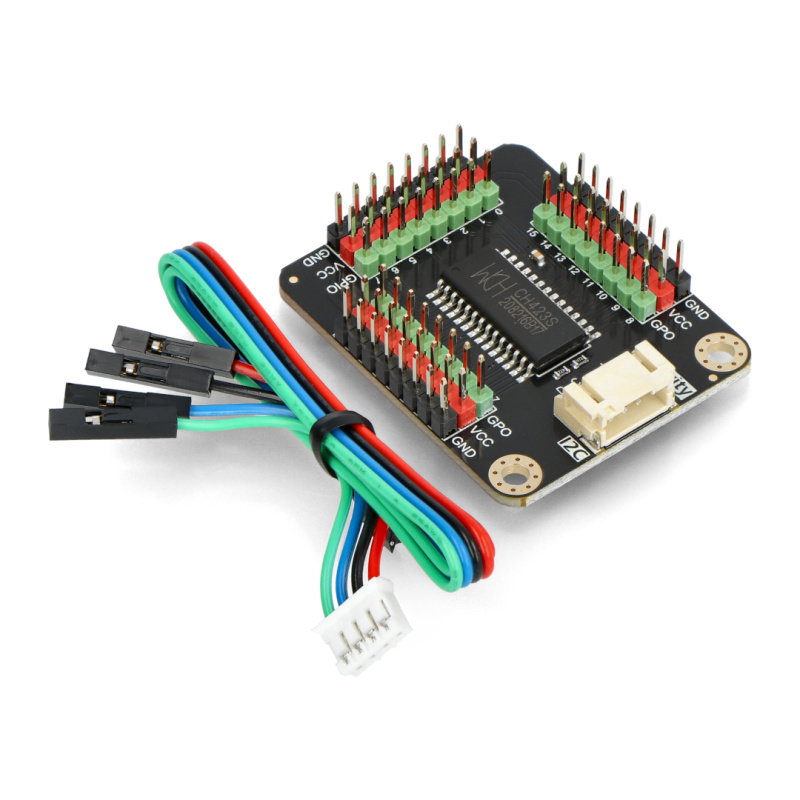

Inhalt des Kits
- Schwerkraft - CH423 I2C Pin-Expander - 24 I/O - DFRobot
- Anschlusskabel mit Gravity 4-Pin Stecker - 1 Stk
Komponenten im Set enthalten.
