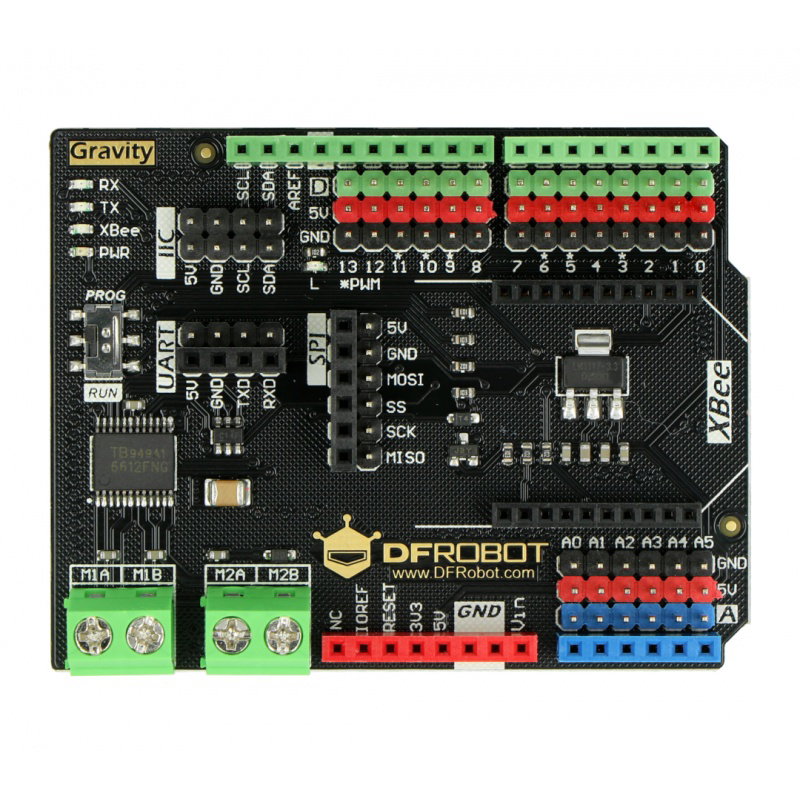

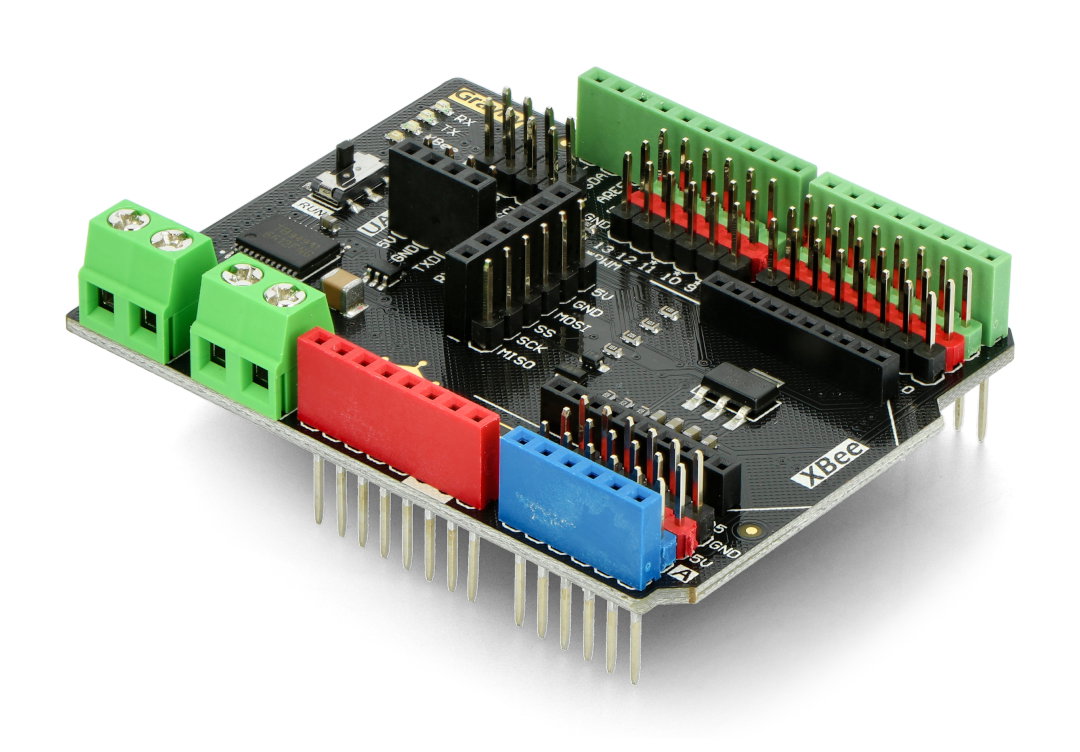

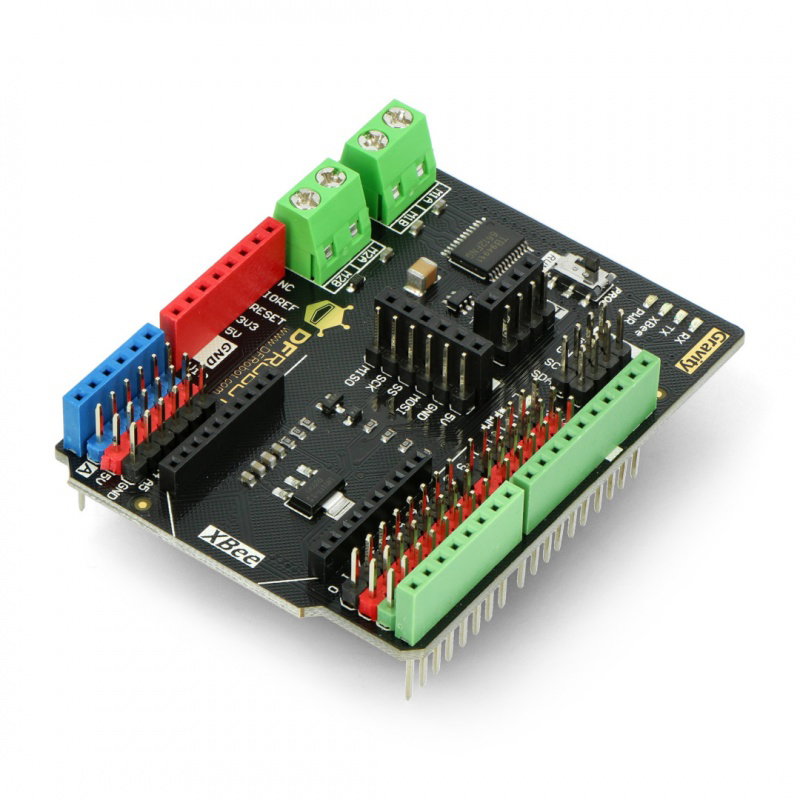

Produktbeschreibung: DFRobot Gravity: IO Expansion & Motor Driver Shield für Arduino 12 V / 1,2 A
Shield für Arduino , das eine Erweiterung der I / O-Pins und ein zweikanaliger Treiber für DC-Motoren TB6612FNG mit einer Spannung von 12 V und einer Kapazität von 1,2 A pro Kanal ist. Es hat auch eine Gravity-Sensor-Schnittstelle, einen XBee-Sockel und I2C-, SPI- und UART-Schnittstellen.
DFRobot Gravity: IO-Erweiterung & Motortreiberschild für Arduino 12 V / 1,2 A.
Führt
Das Shield verfügt über einen DC-Motortreiber, eine XBee-Buchse und Schnittstellen wie I2C, SPI und UART.

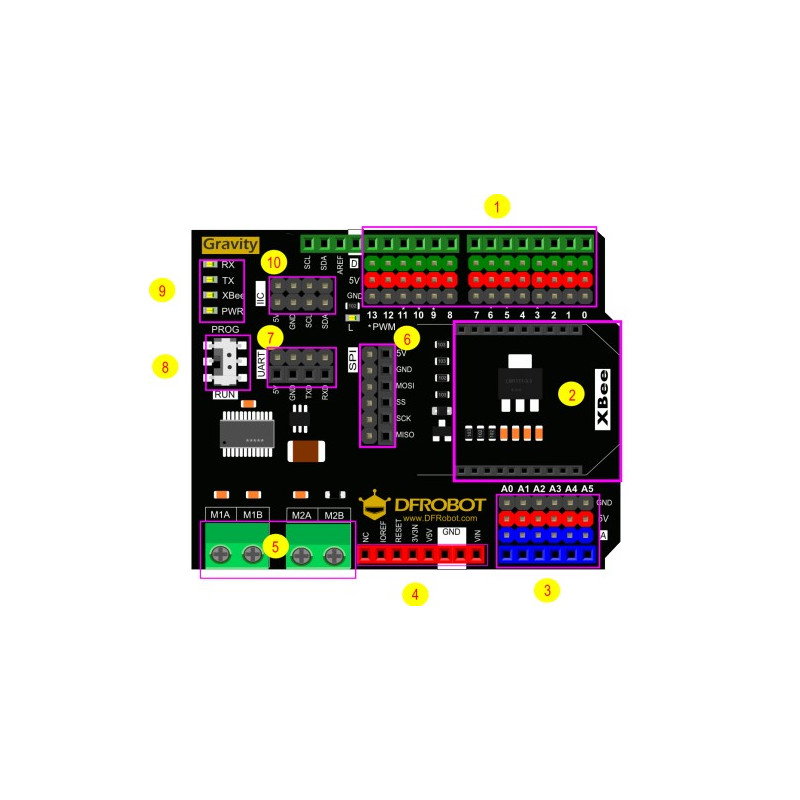

| Nein. | Beschreibung |
|---|---|
| 1 | Digitale Schnittstellen |
| 2 | XBee-Schnittstelle |
| 3 | Analoge Schnittstellen |
| 4 | Power- und Reset-Schnittstelle |
| 5 | Schnittstelle des zweikanaligen Treibers von DC-Motoren |
| 6 |
SPI-Schnittstelle |
| 7 |
Serielle Schnittstellen |
| 8 |
Programmierschalter (RUN: aktiviert XBee, PROG: lädt das Beispiel) |
| 9 |
Status-LEDs |
| 10 |
IIC-Schnittstelle |
Haupteigenschaften
- Kompatibel mit dem Arduino Uno R3
- Gravitationsschnittstelle
- Kompatibel mit XBee, WiFi Bee, Bluetooth Bee
- Der Programm-Upload-Schalter gibt den seriellen Arduino-Port während der Programmierung frei
- 2 x 1,2-A-DC-Motortreiber, der über den Vin-Anschluss gespeist wird
Spezifikation
- Eingangsspannung: max. 12 V
- Ausgangsstrom: 1,2 A pro Kanal
- Anlauf- / Momentanstrom: 2 A (Dauer) / 3,2 A (Momentan)
- Motortreiber: TB6612FNG
- Anzahl digitaler Schnittstellen: 14
- Anzahl analoger Schnittstellen: 6
- Schnittstellen:
- 2 x IIC
- 2 x SPI
- 1 x UART
- 1 x XBee
- Abmessungen: 68,5 x 53,3 mm
- Gewicht: 36 g
