Produktbeschreibung: Adafruit ATtiny817 Wippe - STEMMA QT / Qwiic - kompatibel mit Arduino - Adafruit 5233
Das Board basiert auf dem mit 20 MHz getakteten ATtiny817 -System mit 8 KB Flash-Speicher und 512 B RAM-Speicher. Es ist auch ein Wippen -Adafruit-Modul, also ein I2C- Konverter , der es Ihnen ermöglicht, ein anderes Modul mit einem Mikrocontroller oder Minicomputer mit zusätzlichen Schnittstellen über die I2C-Leitung zu erweitern. Das Board verfügt außerdem über zwei Qwiic / STEMMA QT -Anschlüsse für eine einfache Verbindung mit dem Board mit demselben Anschluss mit der I2C-Schnittstelle.

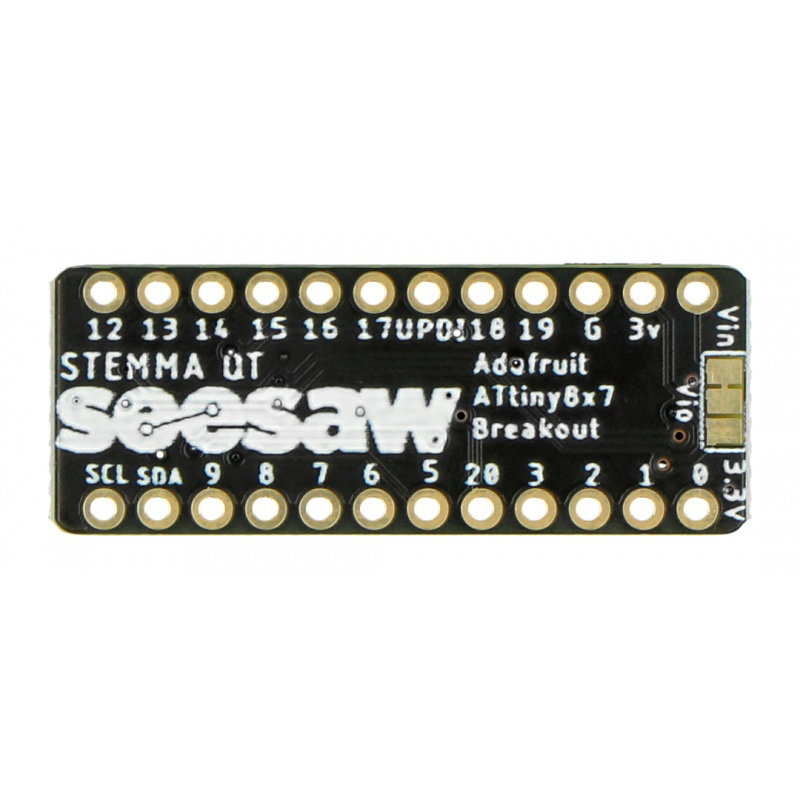

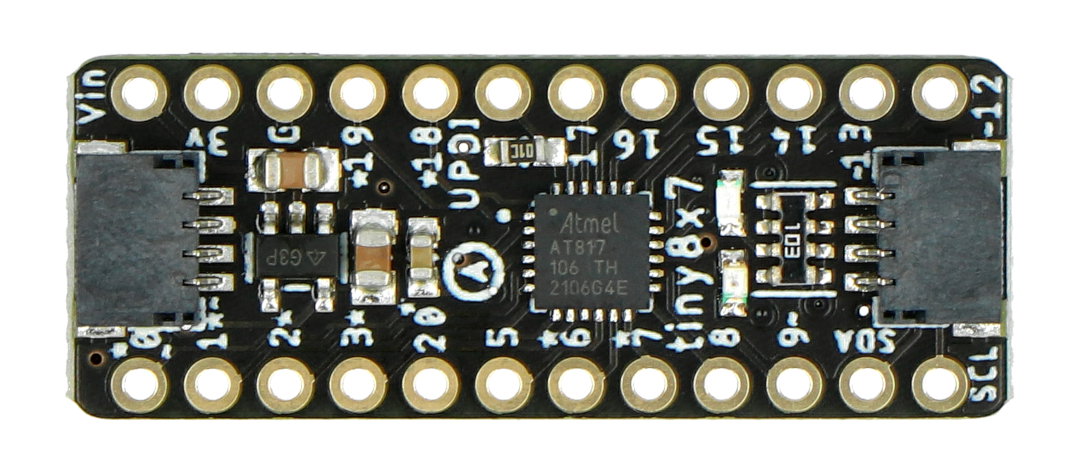

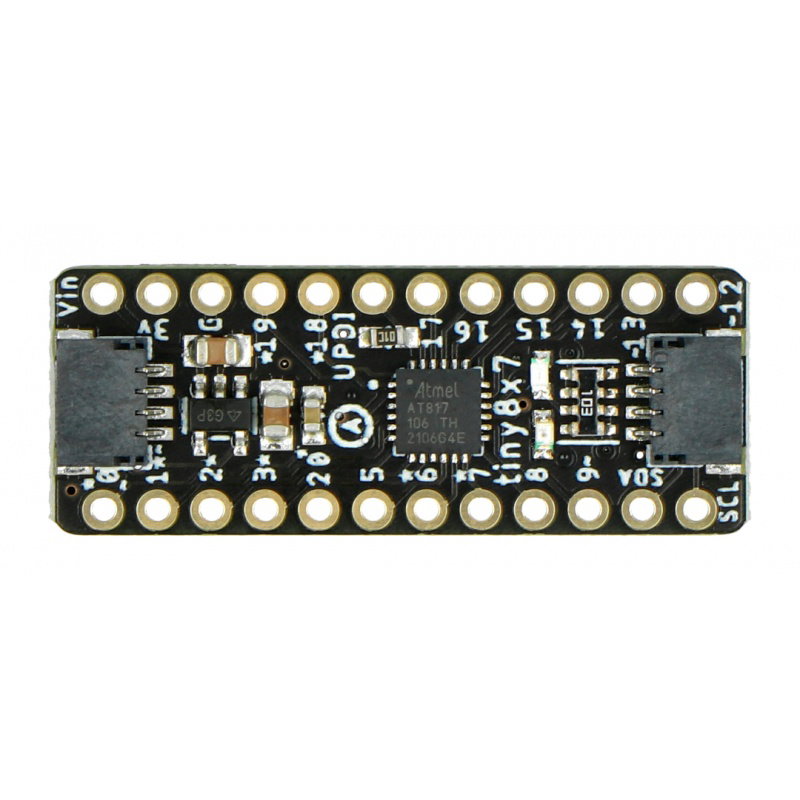

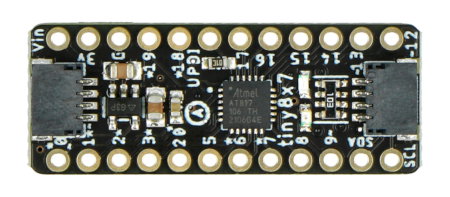

Adafruit-Wippplatine mit ATtiny817-Mikrocontroller.Adafruit-Wippe
Der Adafruit Wippen-Peripheriecode wurde auf das Mikrocontroller-Board ATtiny817 geladen, was es zu einem I2C-Konverter für jede Schnittstelle macht. Damit können Sie das Modul mit einem Mikrocontroller oder Minicomputer um zusätzliche Schnittstellen erweitern, indem Sie dieses Board mit dem I2C-Anschluss verbinden. Die Software kann frei geändert und auf andere hochgeladen werden. Beispiele für Schnittstellen, die die geladene Wippensoftware verwenden, sind:
- 14 x GPIO
- 9 x 10-Bit-ADC-Eingänge – Pins 0, 1, 2, 3, 6, 7, 18, 19, 20
- 5 x 8-Bit-PWM-Ausgänge – Pins 0, 1, 9, 12, 13
- 1 x NeoPixel-Ausgang (bis zu 60 Pixel)
- 1 x EEPROM mit 127 Byte NVM-Speicher (zum Speichern kleiner Zugriffstoken oder MAC-Adressen) - das letzte EEPROM-Byte wird verwendet, um die I2C-Adresse auszuwählen
- 1 x Interrupt-Ausgang, der durch jedes Zubehör aktiviert werden kann - Pin 15
- 2 x I2C-Adressauswahlstifte - Stifte 16 und 17
- 1 x Aktivitäts-LED an Pin 5
Spezifikation der Adafruit ATtiny817 Wippplatte
- Mikrocontroller: ATtiny817 8-Bit
- Flash-Speicher: 8 KB
- RAM-Speicher: 512 B
- EEPROM-Speicher: 128 B
- Taktfrequenz: 20 MHz
- Eingebauter Hardware-Multiplikator
- Versorgungsspannung: 2 V bis 5 V
- 3,3-V-Regler - standardmäßig arbeitet er mit der Vin-Spannung, die 5 V betragen kann. Auf der Unterseite der Platine befindet sich ein Jumper, mit dem Sie die Spannung auf 3 V umschalten können
- Grüne LED zeigt an, dass die Platine mit Strom versorgt wird
- Rote Status-LED
- Zwei I2C Qwiic / STEMMA QT-Anschlüsse
- Abmessungen: 33 x 12,8 x 4,6 mm
- Gewicht: 1,1 g
Inhalt des Kits
- Fliese Adafruit ATtiny817 Wippe
- Ein Satz Steckverbinder zum Selbstlöten

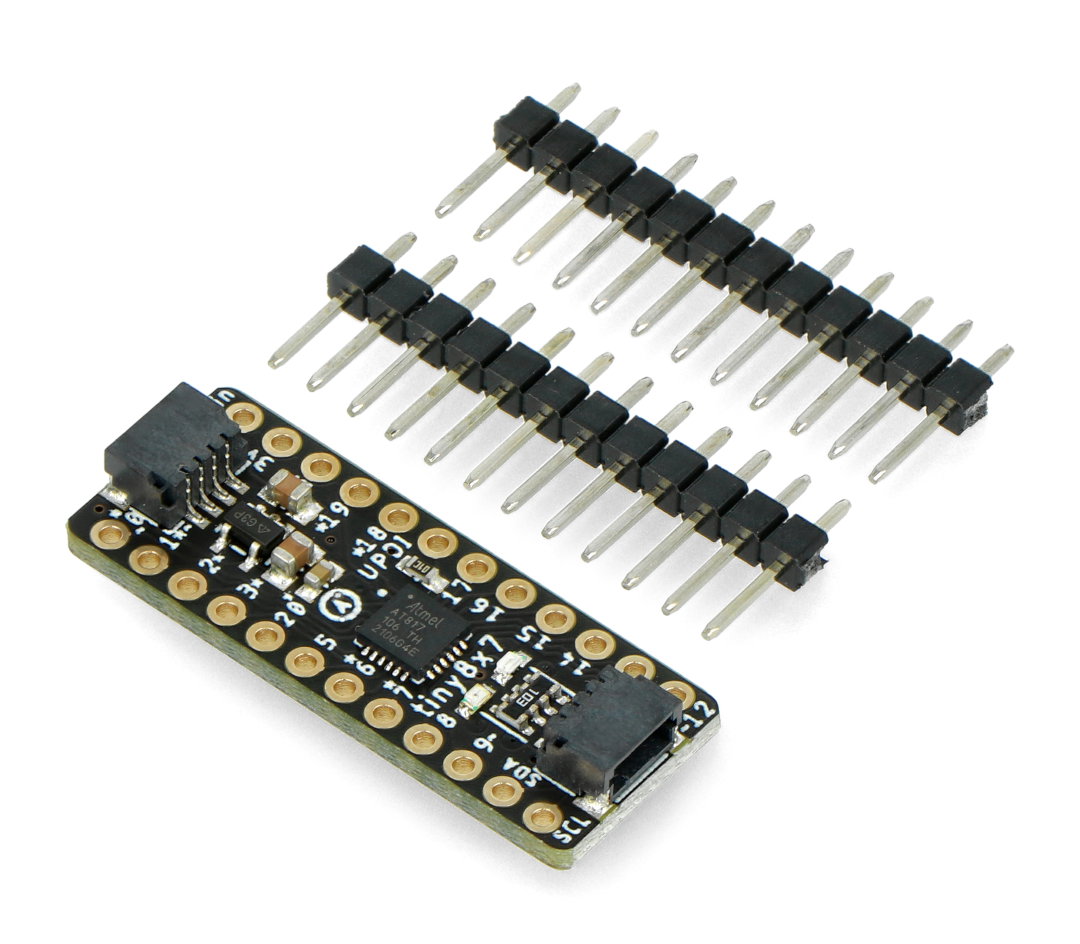

Inhalt des Kits.
10-Bit-ADC-Wandler im Adafruit ATtiny817 Wippenmodul
Der eingebaute ATTiny817-Mikrocontroller auf dem Adafruit 5233-Board ist mit einem ADC-Wandler ausgestattet, der standardmäßig bis zu neun Eingangssignalquellen verarbeiten kann, z.B. spannungsgesteuert durch Potentiometer. Die Wandlerauflösung liegt auf dem Niveau von zehn Bit. Dadurch kann der Wandler bei einer Versorgungsspannung von 5 V den Eingangsspannungswert mit einer Genauigkeit von 4,89 mV unterscheiden, während bei niedrigeren Versorgungsspannungen, die den Wert der ADC-Referenzspannung beeinflussen, die Wandlergenauigkeit sogar noch höher ist. Der integrierte ADC kann zum Beispiel zum Aufbau eines Treibers für die Klangparameter eines Musiksynthesizers verwendet werden.
8-Bit-PWM-Ausgänge im Adafruit ATtiny817 Wippenmodul
Neben dem wichtigen und vielseitigen Peripheriesystem, dem ADC-Wandler, wurde das Adafruit 5233-Modul auch mit der Funktion ausgestattet, ein PWM-Signal mit variablem Tastverhältnis zu erzeugen. Die fünf Onboard-Ausgänge können so programmiert werden, dass sie ein PWM-Signal mit einstellbarem Tastverhältnis mit einer Auflösung von acht Bit erzeugen, z.B. zur Steuerung von DC-Motoren oder LED-Helligkeit.
