Produktbeschreibung: ATtiny816 Breakout - Erweiterung für Arduino - mit Anschlüssen - STEMMA QT / Qwiic - Adafruit 5681
DasATtiny816 Breakout ist ein von Adafruit hergestelltes Modul, das als Leitungserweiterung fungiert. Es wurde für den Einsatz mit Boards entwickelt, die den I2C-Bus nutzen, wie z.B. Arduino und Raspberry Pi. Es erweitert die Funktionalität dieser Boards um zusätzliche 12x GPIO, 9x ADC, 5x PWM, 1x NeoPixel, 1x EEPROM mit 127 Byte NVM-Speicher (das letzte Byte des EEPROMs wird zur Auswahl der I2C-Adresse verwendet) und 1x Interrupt-Pin. Das Modul ist mit einem ATtiny816 Mikrocontroller mit 8 kB Flash-Speicher, 512 Byte RAM und 128 Byte EEPROM ausgestattet.
ATtiny816 Breakout - Erweiterung für Arduino - mit Steckern - STEMMA QT / Qwiic - Adafruit 5681.
Kompatibel mit Arduino und Raspberry Pi!
Lesen Sie auch die Bedienungsanleitung des Herstellers, bevor Sie mit dem Modul arbeiten.

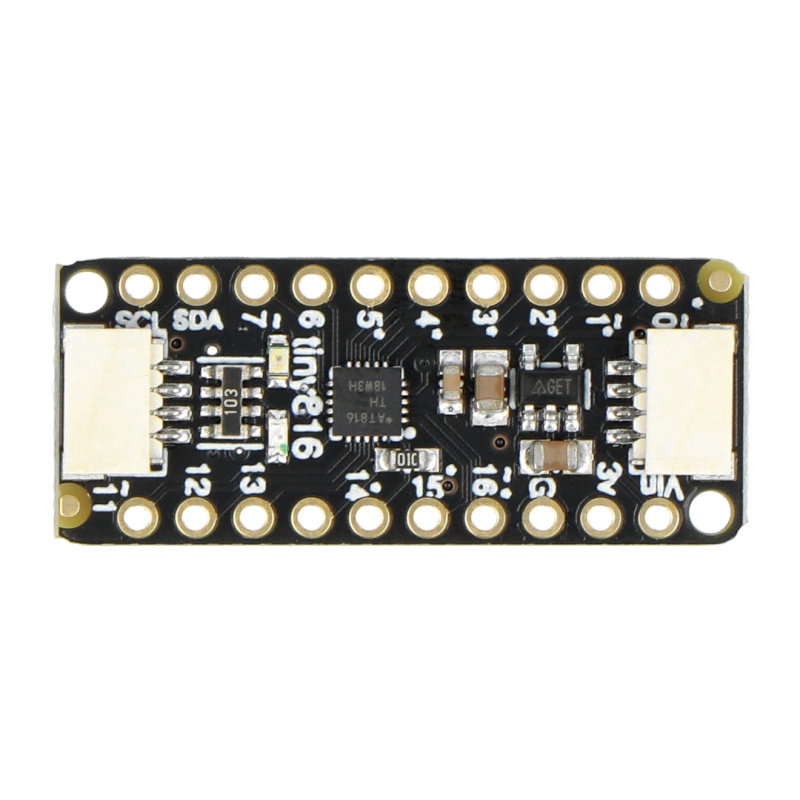

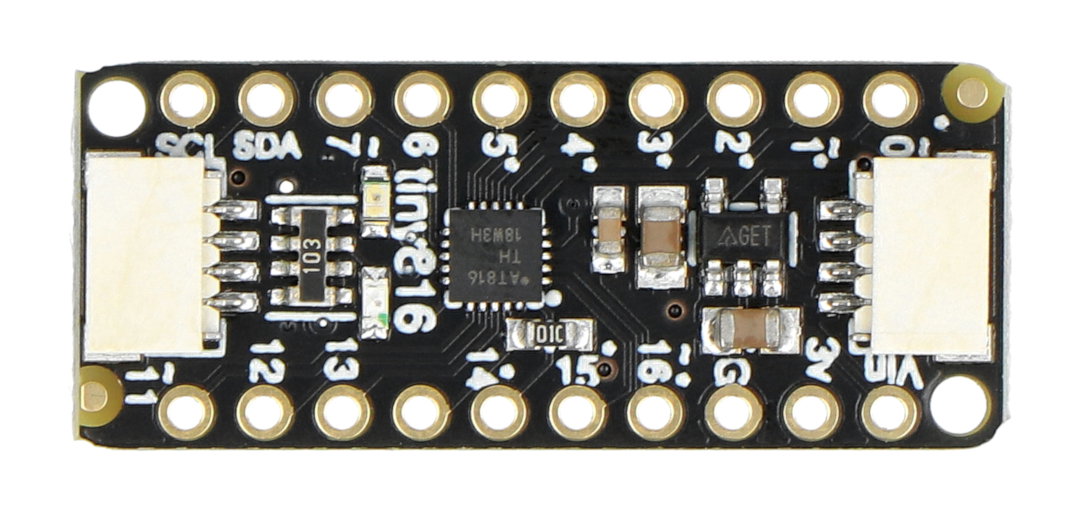

ATtiny816 Breakout.
Die von der Platine angebotene Schnittstelle
- 12x GPIOs mit wählbaren Pullup-Widerständen: 0-5, 6, 8, 11, 14, 15, 16
- 9x 10-bit ADC Eingänge - Pins 0, 1, 2, 3, 4, 5, 14, 15, 16
- 5x 8-Bit-PWM-Ausgänge - Stifte 0, 1, 7, 11, 16
- 1x NeoPixel-Ausgang (bis zu 60 Pixel)
- 1x EEPROM mit 127 Byte NVM-Speicher - das letzte Byte des EEPROMs wird für die I2C-Adressauswahl verwendet
- 1x wInterrupt-Ausgang, der durch beliebiges Zubehör ausgelöst werden kann - Pin 6
- 2x I2C-Adresswahl-Pin - Pin 12 und 13
- 1x LED

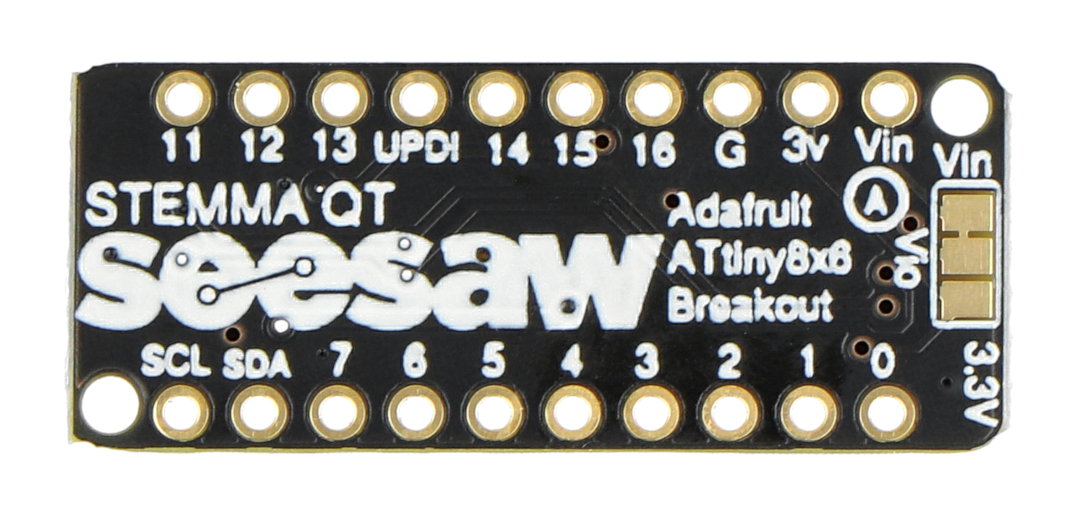

Beschreibung der PCB-Pinbelegung
- VIN - Stromversorgungs-Pin (2 V bis 5 V)
- 3V - Stromversorgungs-Pin (3,3 V)
- GND - System-Masse
- SCL - I2C-Bus-Takt-Pin
- SDA - I2C-Bus-Daten-Pin

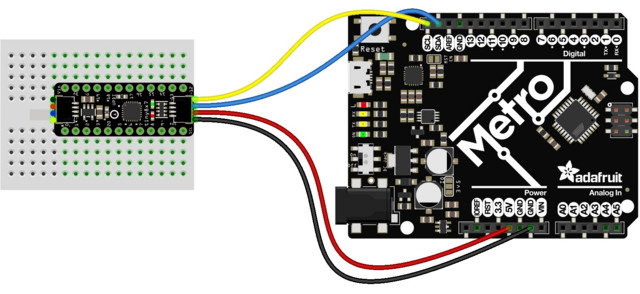

Beispielschaltplan.

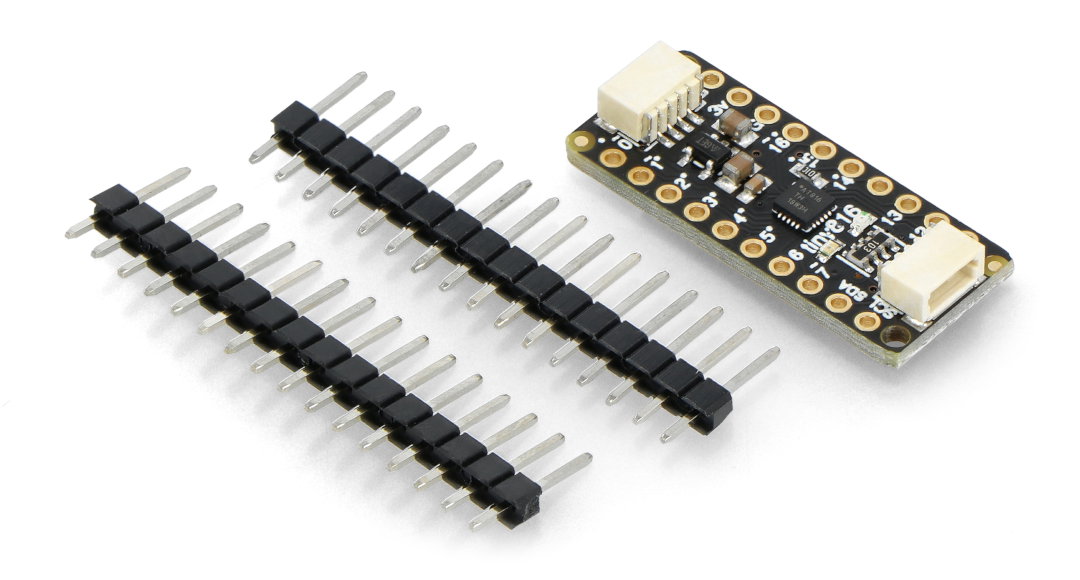

Inhalt des Kits.
Technische Daten des Moduls
- Typ: Pinerweiterung
- Eingebetteter Schaltkreis: ATtiny816
- Flash-Speicher: 8 kB
- RAM: 512 Bytes
- EEPROM: 128 Byte
- Oszillator: bis zu 20 MHz
- Eingebauter 3.3 V Regler
- Litzen: Lötfelder, STEMMA QT / Qwiic
Inhalt des Kits
- ATtiny816 Breakout - Erweiterung für Arduino - mit Anschlüssen - STEMMA QT / Qwiic - Adafruit 5681
- Goldstiftleiste - Raster 2,54 mm - 2 Stück
