Produktbeschreibung: CM4-PoE-UPS-Basis – Pin-Expander für CM4 – PoE, Gigabit-Ethernet, Dual-HDMI, Quad-USB 2.0 – Waveshare 22116
Eine Erweiterung für das Compute Module 4 in Form eines fortschrittlichen Pin-Expanders . Die Platine verfügt über zahlreiche nützliche Schnittstellen und einen Akkukäfig für drei Akkus , der die drahtlose Stromversorgung des CM4 ermöglicht. Die CM4-PoE-UPS-Basis bietet außerdem USB-, DC- und PoE-Schnittstellen, 2 HDMI-Anschlüsse, 4 USB-2.0-Anschlüsse, 1 USB-Typ-C-Programmieranschluss, 2 Status-LEDs, 1 Gigabit-Ethernet-Anschluss, 40 GPIO-Pins zum Anschluss von Peripheriegeräten, 1 DSI-Anschluss, 2 CSI-Anschlüsse, 1 M.2-KEY-Steckplatz und einen microSD-Speicherkartensteckplatz.
Bevor Sie mit der Arbeit an der CM4-PoE-UPS-Basisstation beginnen, lesen Sie bitte die vom Hersteller erstellte Bedienungsanleitung .

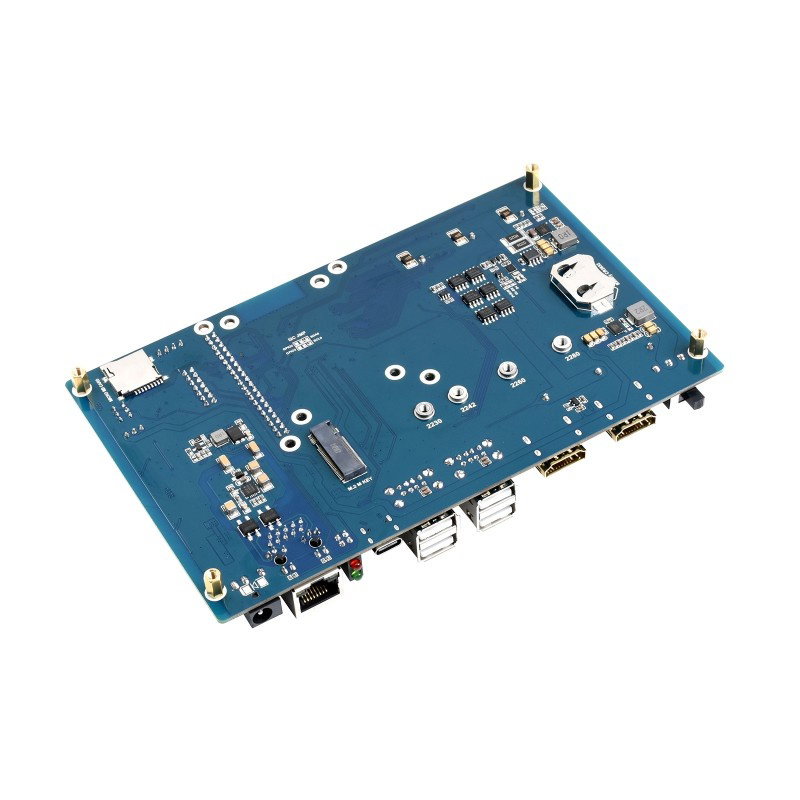

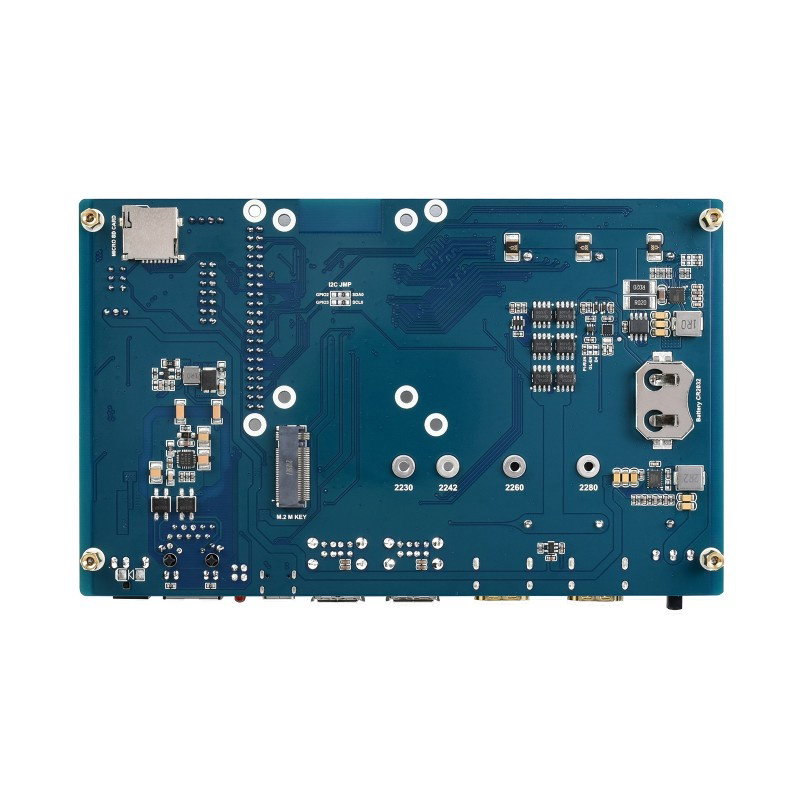

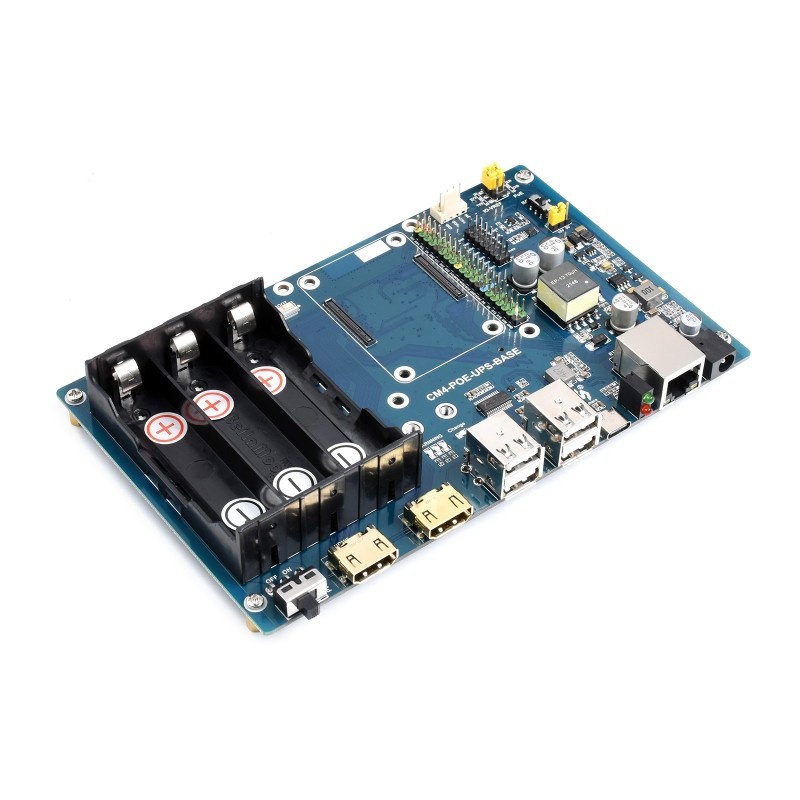

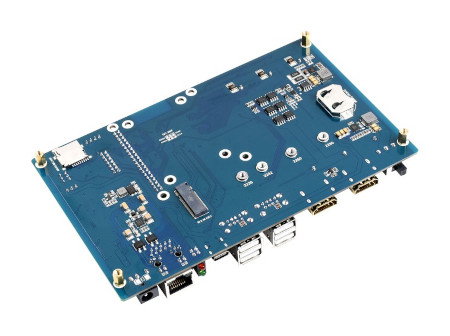

CM4-PoE-UPS Basis - Pin-Expander für CM4.
CM4-PoE-UPS Base - Pin-Expander für CM4 - PoE, Gigabit Ethernet, Dual HDMI, Quad USB 2.0 - Waveshare 22116.
Besondere Merkmale der CM4-PoE-UPS-Basis
- Entwickelt für die Verwendung mit CM4
- Ermöglicht die drahtlose Stromversorgung des Moduls sowie zusätzlich drei externe Stromversorgungsoptionen: USB-, DC- und PoE-Schnittstellen.
- Es verfügt über Schutzschaltungen gegen Überladung/Tiefentladung, Kurzschluss und Verpolung.
- Ausgestattet mit einem Gigabit-Ethernet-RJ45-Anschluss, integriert es eine 802.3af-konforme PoE-Schaltung (5V/2,5A).
- Ausgestattet mit einem M.2-KEY-Steckplatz zum Anschluss einer NVMe-SSD oder eines Kommunikationsmoduls mit PCIe-M.2-KEY-Schnittstelle
- Es kann Akkus laden und gleichzeitig das System über eine externe Stromquelle mit Strom versorgen.
- Schaltet bei Fehlen einer externen Stromquelle automatisch auf Batteriebetrieb um und gewährleistet so einen störungsfreien und kontinuierlichen Systembetrieb.
- Die integrierten CSI- und DSI-Anschlüsse haben 22 Pins mit einem Rastermaß von 0,5 mm. Es wird empfohlen, einen CSI-Adapter und einen DSI- Adapter für die Verwendung mit einer Kamera und einem Display mit 15-poligen Anschlüssen und einem Rastermaß von 1 mm zu erwerben.
Anordnung der Komponenten auf der Platine
Die CM4-PoE-UPS-Basisplatine umfasst die folgenden Schnittstellen:
- Batteriekorb für 3x 18650-Batterien
- Ein-/Ausschalter
- 2x HDMI-Anschluss
- 4x USB 2.0-Anschlüsse
- 1x USB-Typ-C-Anschluss zur Programmierung
- 2 Status-LEDs informieren über den Betrieb von CM4
- 1x Gigabit-Ethernet-Anschluss
- 1x DC-Buchse
- Anschlüsse zum Anschließen des Lüfters
- 40 GPIO-Pins
- Steckplatz zum Anschluss des Raspberry Pi Compute Module 4
- 1x DSI-Anschluss
- 2x CSI-Anschluss
- 1x M.2 KEY-Steckplatz
- MicroSD-Speicherkartensteckplatz
- Batteriefach für RTC

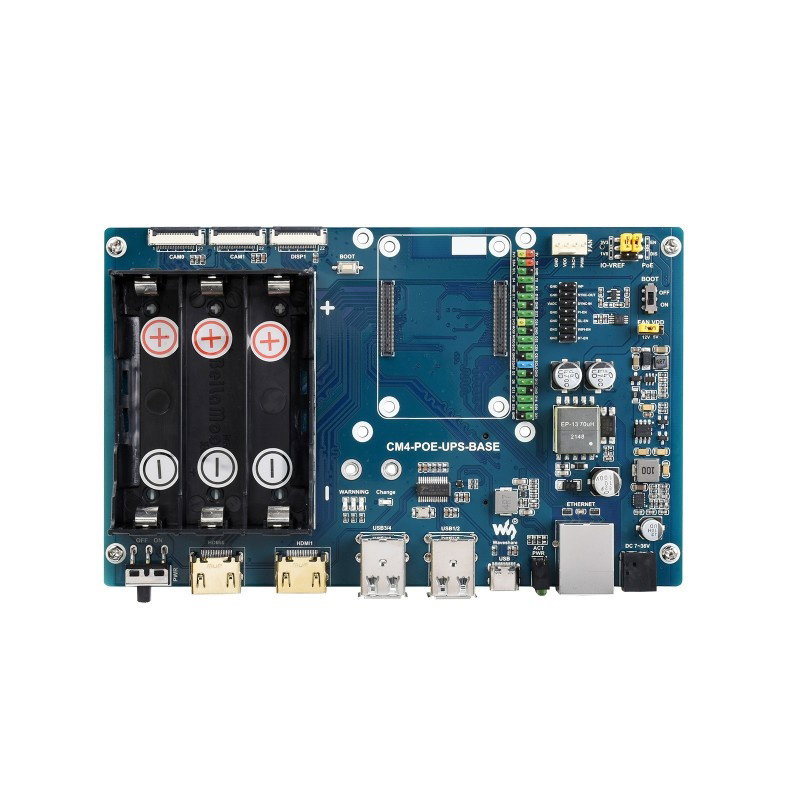

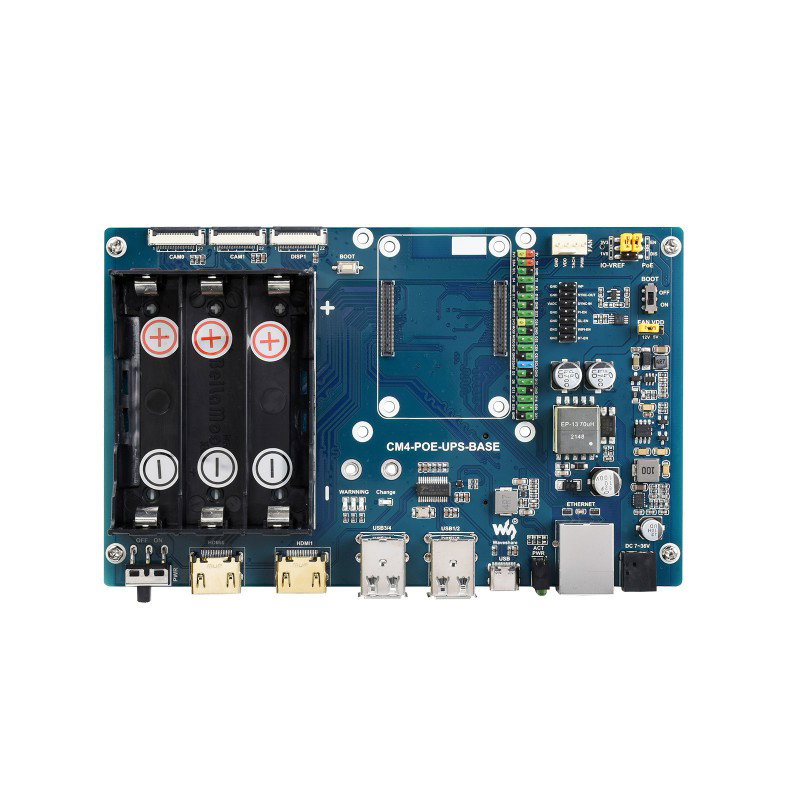

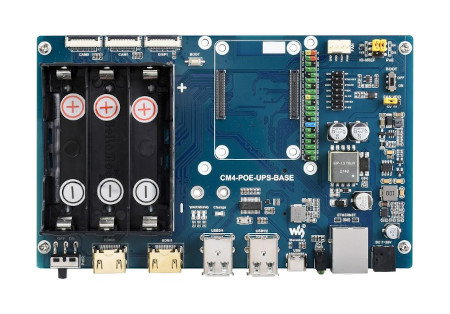

Ansicht der Komponenten auf der Platine.

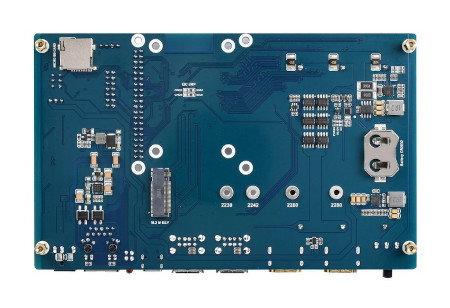

Sie wissen nicht, wie Sie den CM4 mit PoE versorgen? Verwenden Sie die CM4-PoE-UPS-Basisplatine.
Technische Spezifikationen
- Kompatibel mit Raspberry Pi Compute Module 4
- Eingebauter Batteriekorb: ja
- 3 Steckplätze für 18650 Li-Ionen-Akkus (Akku separat erhältlich)
- Ausgestattet mit einem Gigabit-Ethernet-RJ45-Anschluss
- integriert eine 802.3af-konforme PoE-Schaltung (5 V/2,5 A)
- USB-Schnittstelle: 4x USB 2.0 Typ A
- Anschlüsse:
- 40-poliger GPIO-Anschluss für Raspberry Pi
- M.2-KEY-Steckplatz zum Anschluss einer NVMe-SSD oder eines Kommunikationsmoduls mit PCIe-M.2-KEY-Schnittstelle
- Displayanschluss: MIPI DSI-Anschluss 1x (22-poliger 0,5-mm-FPC-Stecker)
- Kameraanschluss: MIPI CSI-2 Port 2x (22-poliger 0,5-mm-FPC-Stecker)
- Videoanschluss: HDMI 2x, unterstützt 4K-Ausgabe mit 30 Bildern pro Sekunde
- RTC: Integrierte Echtzeituhr mit Batterieanschluss und der Möglichkeit, das Compute Module 4 aufzuwecken.
- Speicher: microSD-Kartensteckplatz für Compute Module 4 Lite (kein eMMC)
- Lüfteranschluss: 5 V/12 V mit einstellbarer Drehzahl
- Betriebsanzeige: 2x LED-Diode
- Versorgungsspannung: 7 V bis 36 V
- Plattenabmessungen: 175 x 108 mm
Inhalt des Sets
- 1 x CM4-PoE-UPS Basisplatine mit Drei-Batteriekorb
- 3 x Li-Ion 18650 Akku
- Montageelemente
