Produktbeschreibung: RPi Relay Board - 3 Relais - Overlay für Raspberry Pi
Die Abschirmung ist an die GPIO-Anschlüsse des Raspberry Pi, Version 4B, 3B+, 3B, 2B, B+ und A+ , mit drei Relais mit den Parametern 250 V / 10 A angepasst. Die Platine hat einen Schraubanschluss. Es kommuniziert über digitale Signale.
Spezifikation
- Leistung: Vom Raspberry Pi übernommen
- 3 x Relais mit folgenden Parametern:
- 250 VAC / 10 A
- 120 VAC / 15 A
- 30 VDC / 10 A
- Mit dem Raspberry Pi kompatible Anschlüsse
- Optoisolation, die das Steuerachsensystem trennt
- Status-LEDs
- Vier Befestigungsschraubenlöcher
- Befestigungselemente enthalten
- Abmessungen: 65 x 56 mm
Die Abschirmung hat für den Raspberry Pi geeignete Anschlüsse, drei Relais und Schraubverbinder. Der Mini-Computer kann separat erworben werden.

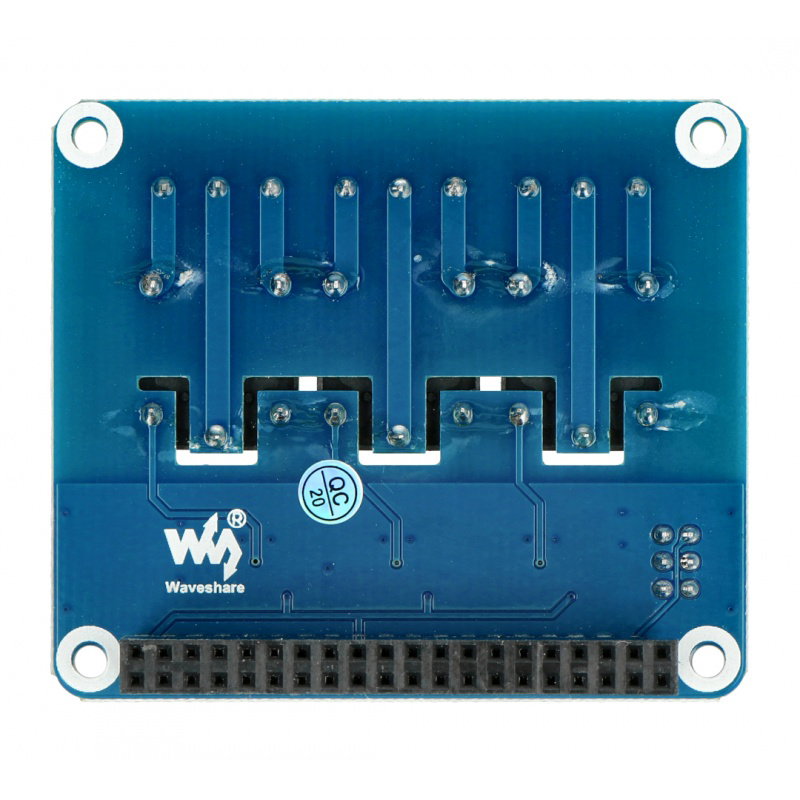

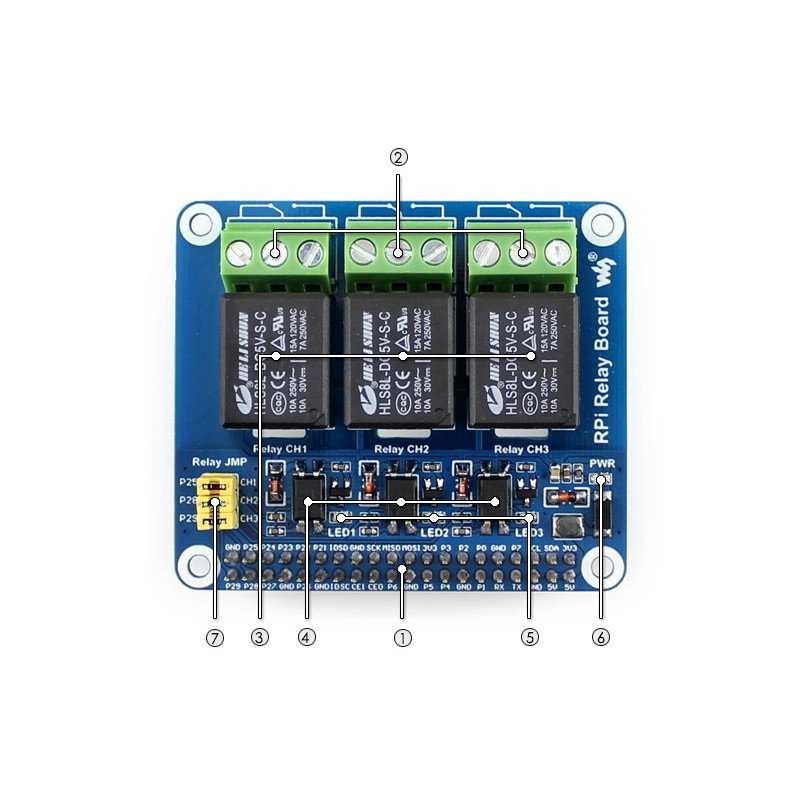

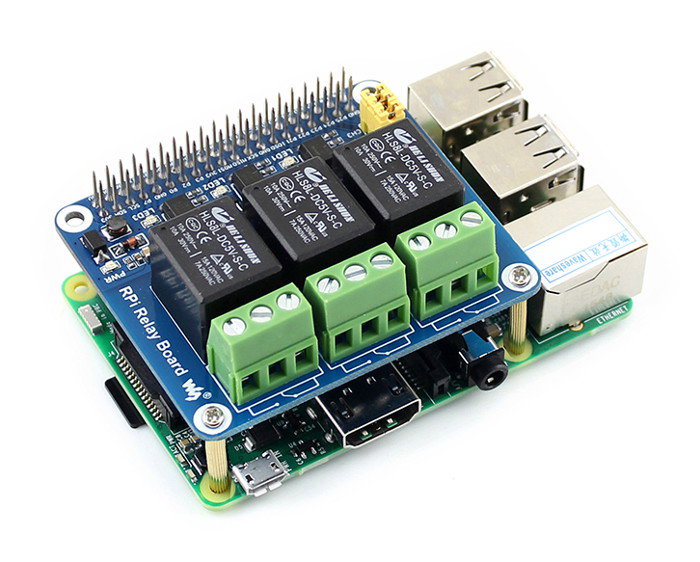

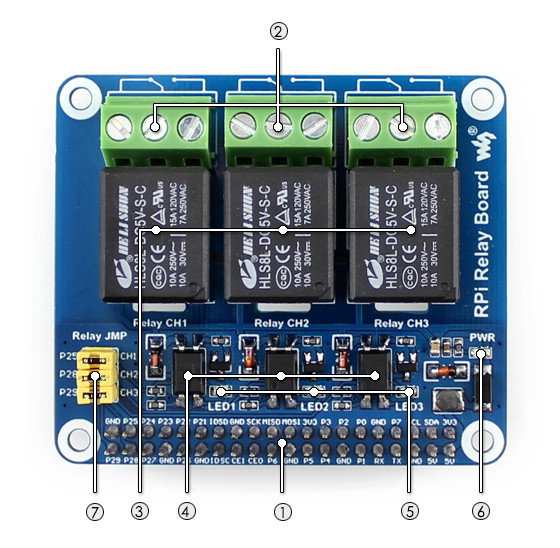

Die Verteilung der Elemente auf dem Brett
- GPIO-Anschluss zum Anschluss an den Raspberry Pi
- Schraubverbinder zum Anschließen des gesteuerten Geräts
- Relais
- PC817 Optokoppler
- LED-Dioden:
- Ein: NC ist offen und NO ist geschlossen
- Aus: NC ist geschlossen und NO ist offen
- Geschlossen: Relaissteuerung durch standardmäßige Ein- und Ausgänge aus dem Beispielcode
- Offen: Relaissteuerung über Eingänge und Ausgänge über Drähte
Verbindung
Das Modul kommuniziert über digitale Signale, die über die GPIO-Pins des Raspberry Pi gegeben werden. Nachfolgend stellen wir die Verteilung der verwendeten Pins zusammen mit den GPIO-Markierungen für die wringPi-Bibliothek und in der Nomenklatur des BCM-Prozessors vor.
| Relais | Stift GPIO | Bücherei VerdrahtungPi | Bezeichnung BCM-System |
|---|---|---|---|
| Kanal 1 | 37 | P25 | 26 |
| Kanal 2 | 38 | P28 | 20 |
| Kanal 3 | 40 | P29 | 21 |
Eine ausführliche Beschreibung des Anschlusses und ein Konfigurationsbeispiel des Minicomputers finden Sie im Benutzerhandbuch . |
RPi-Relaisplatine – 3 Relais – Raspberry Pi-Overlay – Waveshare 11638
Das RPi Relay Board von Waveshare ist ein Overlay für Raspberry Pi, mit dem Sie das Board mit drei Relais mit den folgenden Parametern ausstatten können: 250 VAC / 10 A, 120 VAC / 15 A und 30 VDC / 10 A. Die Verteilung der Anschlüsse ist kompatibel mit den Raspberry Pi-Versionen A+, B+, 2B, 3B, 3B+ und 4B.
Die Abschirmung bezieht Strom von der Hauptplatine des Raspberry Pi, wodurch für ihre Verwendung keine zusätzliche Stromquelle erforderlich ist. Der Anschluss des gesteuerten Geräts oder der Installation ist dank der Schraubverbindungen möglich, die mit jedem der Relais verbunden sind.
GPIO-Erweiterung für Raspberry Pi mit Relais
Die Erweiterung RPi Relay Board von Waveshare in Kombination mit der entsprechenden Version des Raspberry Pi kann unter anderem in Anwendungen rund um die Gebäudeautomation oder Sicherheitssysteme eingesetzt werden.
Unser Angebot umfasst auch andere GPIO-Erweiterungen für den Raspberry Pi sowie eine große Auswahl an verschiedenen Hutabdeckungen, Peripheriegeräten, Zubehör, Fan-Gadgets und Schulungsmaterialien zu dieser Serie.
