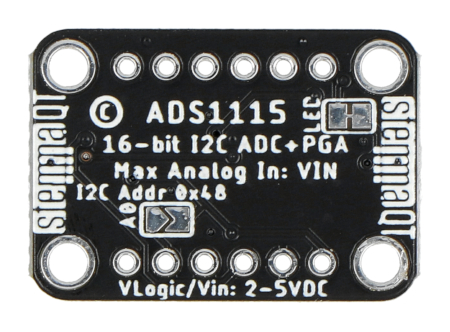

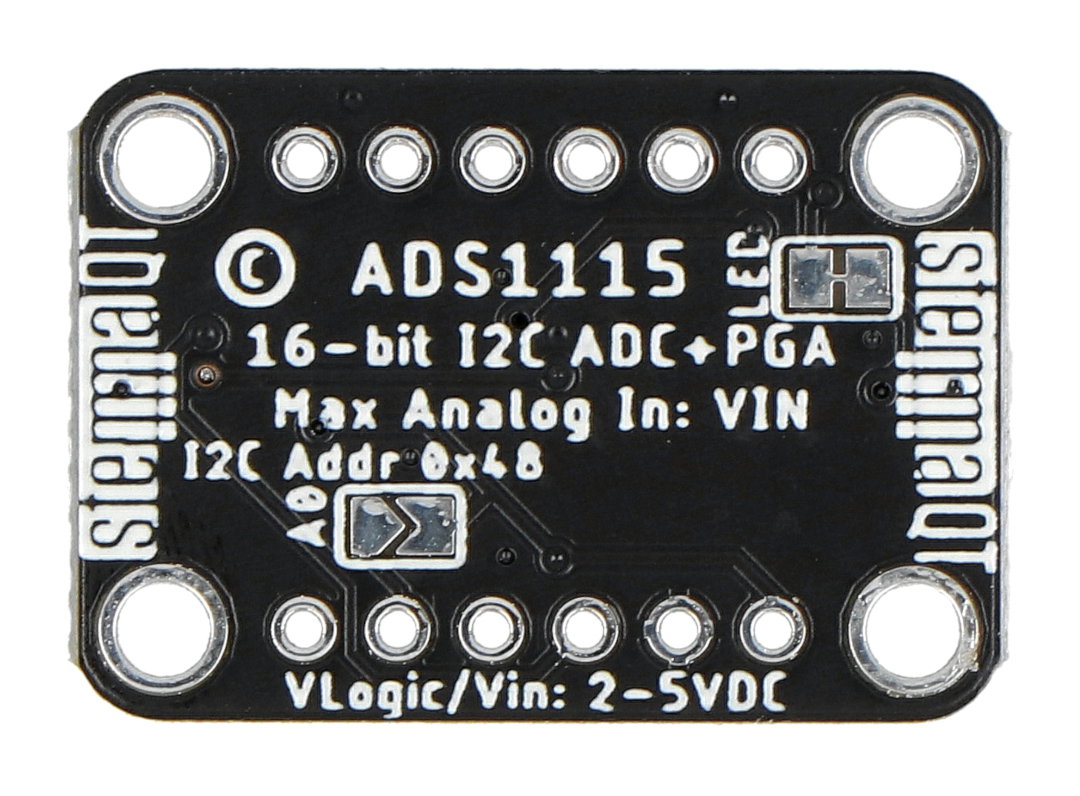

Produktbeschreibung: ADS1115 - ADC 16-Bit 4-Kanal-I2C-Konverter mit Softwareverstärkung STEMMA QT/Qwiic - Adafruit 1085
Ein Modul mit einem Analog-Digital-Wandler mit 16-Bit-Präzision. Er arbeitet mit 860 Abtastungen pro Sekunde und kann im 4-Kanal-Modus oder mit zwei Differenzeingängen konfiguriert werden. Es hat die Fähigkeit, die Verstärkung per Software um bis zu 16x zu ändern. Das System wird mit einer Spannung von 2 V bis 5 V versorgt. Die Platine verfügt über Ferritdrosseln, die die Versorgungsspannung filtern. Zur Kommunikation wird die beliebte I2C-Schnittstelle verwendet, mit der Möglichkeit, eine der fünf verfügbaren 7-Bit-Adressen auszuwählen. Dank dieser Lösung können mehrere Sender an einem Bus angeschlossen werden
| Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Der Hersteller stellt Beispielcode für den Raspberry Pi (verfügbar in der Python-Bibliothek Adafruit Pi ) und die Bibliothek für Arduino auf GitHub mit einer ausführlichen Beschreibung der Verbindung zur Verfügung. |
Anschließen des Moduls

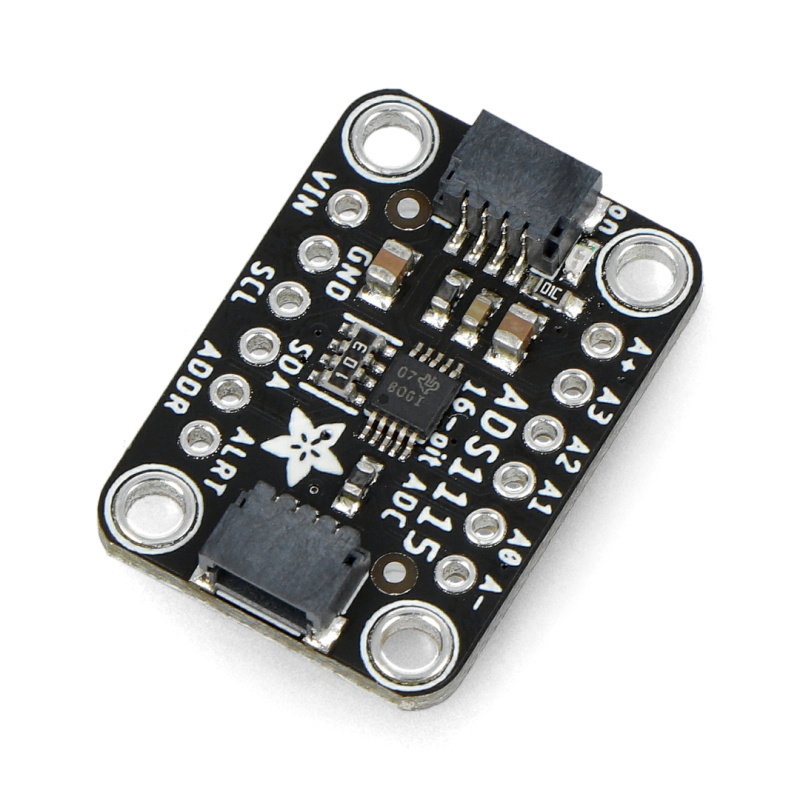

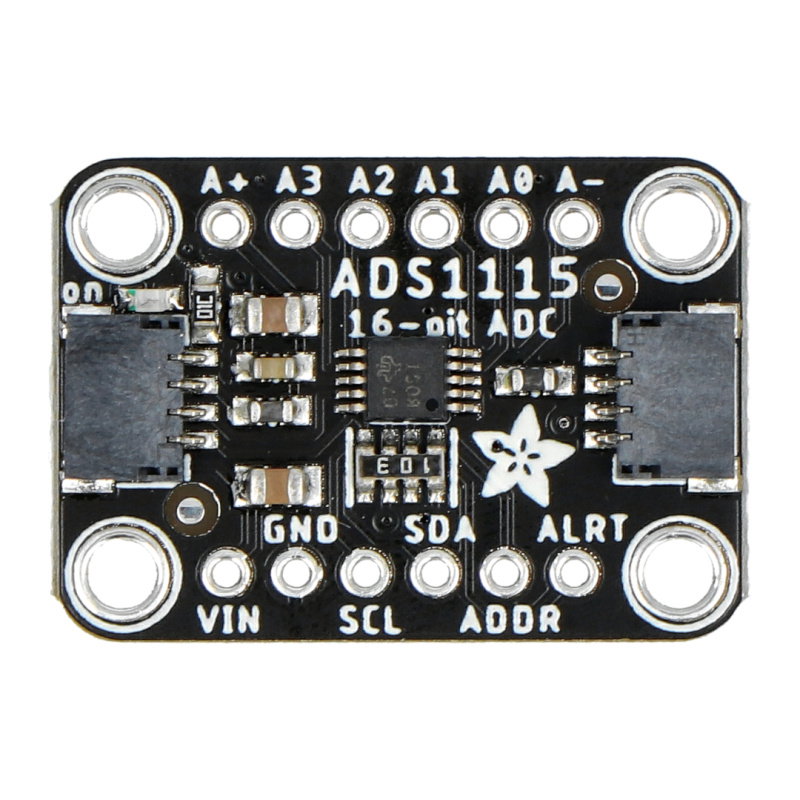

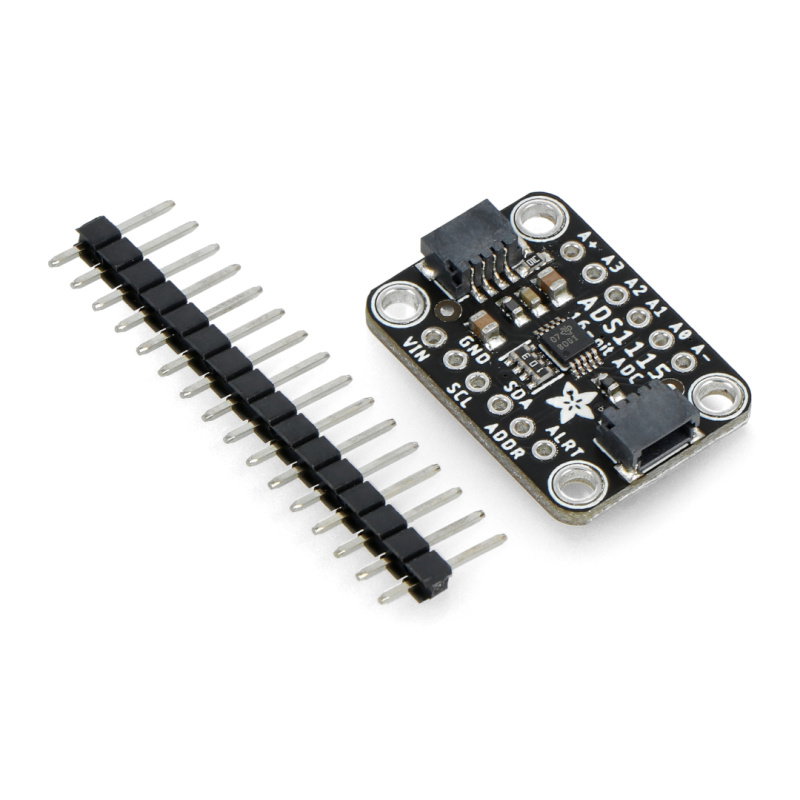

Die Anschlussdrähte sind Lötpads, die das Anlöten der im Set enthaltenen Goldpin-Stecker im Raster 2,54 mm ermöglichen. Dank ihnen ist es möglich, das System über Kabel mit dem Steckbrett oder dem Hauptmodul (z. B. Raspberry Pi oder Arduino ) zu verbinden. Alle Ausgänge wurden ordnungsgemäß auf der Platine signiert:
- VDD - niedrigere Spannung im Bereich von 2,0 V bis 5,5 V
- GND - die Masse des Systems
- SCL - Taktleitung des I2C-Busses
- SDA - Datenleitung des I2C-Busses
- ADDR - Auswahl der Adresse des I2C-Busses
- ALRT - ein Alarmsignal, das erzeugt wird, wenn der Analogwert den eingestellten Schwellenwert überschreitet
- A+, A0, A1, A2, A3, A- - analoge Eingänge
Auswahl der I2C-Busadresse
Um die 7-Bit-Adresse von der Standardeinstellung 0x48 (1001000) zu ändern, verbinden Sie den ADR-Pin mit:
- 0x48 (1001000) ADR -> GND
- 0x49 (1001001) ADR -> VDD
- 0x4A (1001010) ADR -> SDA
- 0x4B (1001011) ADR -> SCL
ADC-Spezifikation
- Versorgungsspannung: von 2,0 V bis 5,5 V
- Geringe Stromaufnahme: im Dauermessmodus 150 µA
- Programmierbare Abtastrate: von 8 sps bis 860 sps
- Eingebauter Oszillator
- Kommunikationsschnittstelle: I2C
- Möglichkeit, im 4-Kanal-Modus oder mit zwei Differenzeingängen zu arbeiten
- Programmierbare Verstärkung
- Möglichkeit, die Adresse des I2C-Busses im Bereich 0x48 - 0x4B auszuwählen
ADS1115 - ADC 16-Bit-4-Kanal-I2C-Konverter mit Softwareverstärkung - Adafruit 1085
ADS1115 von Adafruit ist eine praktische GPIO-Erweiterung für den Raspberry Pi mit einem 16-Bit-Vierkanal-ADC. Das Modul kommuniziert mit dem Motherboard über die I2C-Schnittstelle. Der Schild hat eine programmierbare Verstärkung (maximal 16x) und einen eingebauten Oszillator.
Der ADC ADS1115-Konverter von Adafruit eignet sich perfekt für verschiedene elektronische Projekte, bei denen das Raspberry Pi-Board mit analogen Elementen arbeiten soll. Das Overlay kann beispielsweise als Element von Automatisierungssystemen, Multimediageräten oder Robotern und Fahrzeugen mit analog gesteuerten Motoren verwendet werden.
