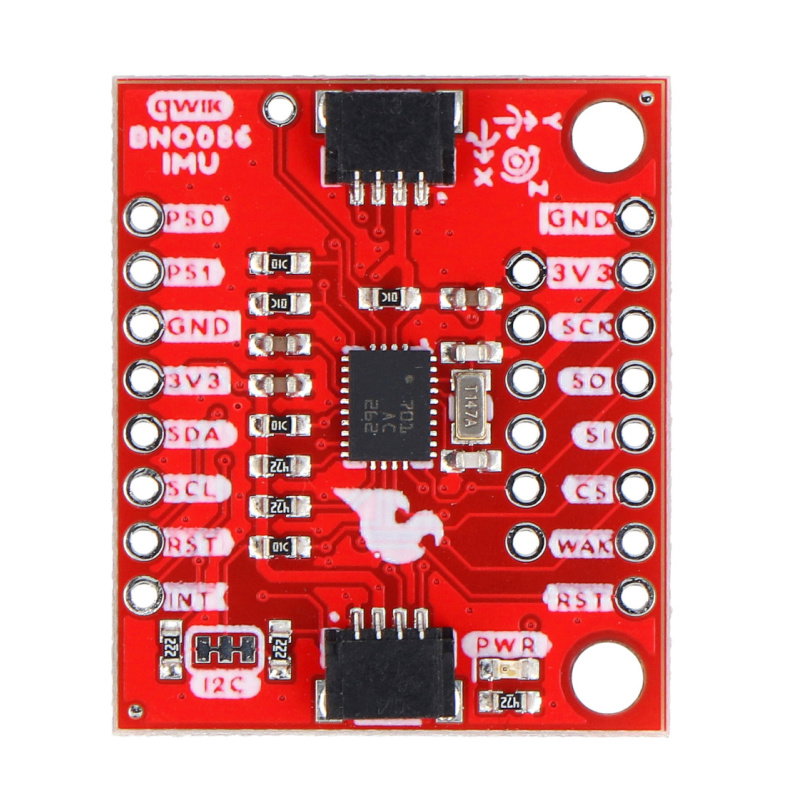

Produktbeschreibung: VR IMU Breakout - VR-Modul mit IMU-Sensor - BNO086 - Qwiic - SparkFun SEN-22857
DasVR IMU Breakout von SparkFun ist ein IMU-Sensormodul, das für den Einsatz im Bereich der virtuellen Realität (VR) entwickelt wurde. Es ist mit dem leistungsstarken BNO086-Chip von CEVA ausgestattet, der eine Kombination aus 3-Achsen-Beschleunigungsmesser, Gyroskop und Magnetometer (SiP) darstellt und einen 32-Bit-Prozessor mit ARM Cortex M0+-Kern enthält. Das Modul generiert hochpräzise Angaben zu Rotation, GRV-Rotation und geomagnetischen Rotationsvektoren, so dass es für eine reibungslose und präzise Bewegungsverfolgung verwendet werden kann. Alle vom Sensor gesammelten Daten werden kombiniert und auf Drift korrigiert, was zu stabilen Messungen führt und das Risiko von Fehlern eliminiert. Der VR IMU Breakout ist eine ideale Lösung für Anwendungen, die eine Orientierungs- oder Bewegungserkennung erfordern, da er dem Benutzer ein äußerst realistisches Virtual-Reality-Erlebnis bietet.
Lesen Sie unbedingt die Bedienungsanleitung des Herstellers, bevor Sie mit VR IMU Breakout arbeiten!

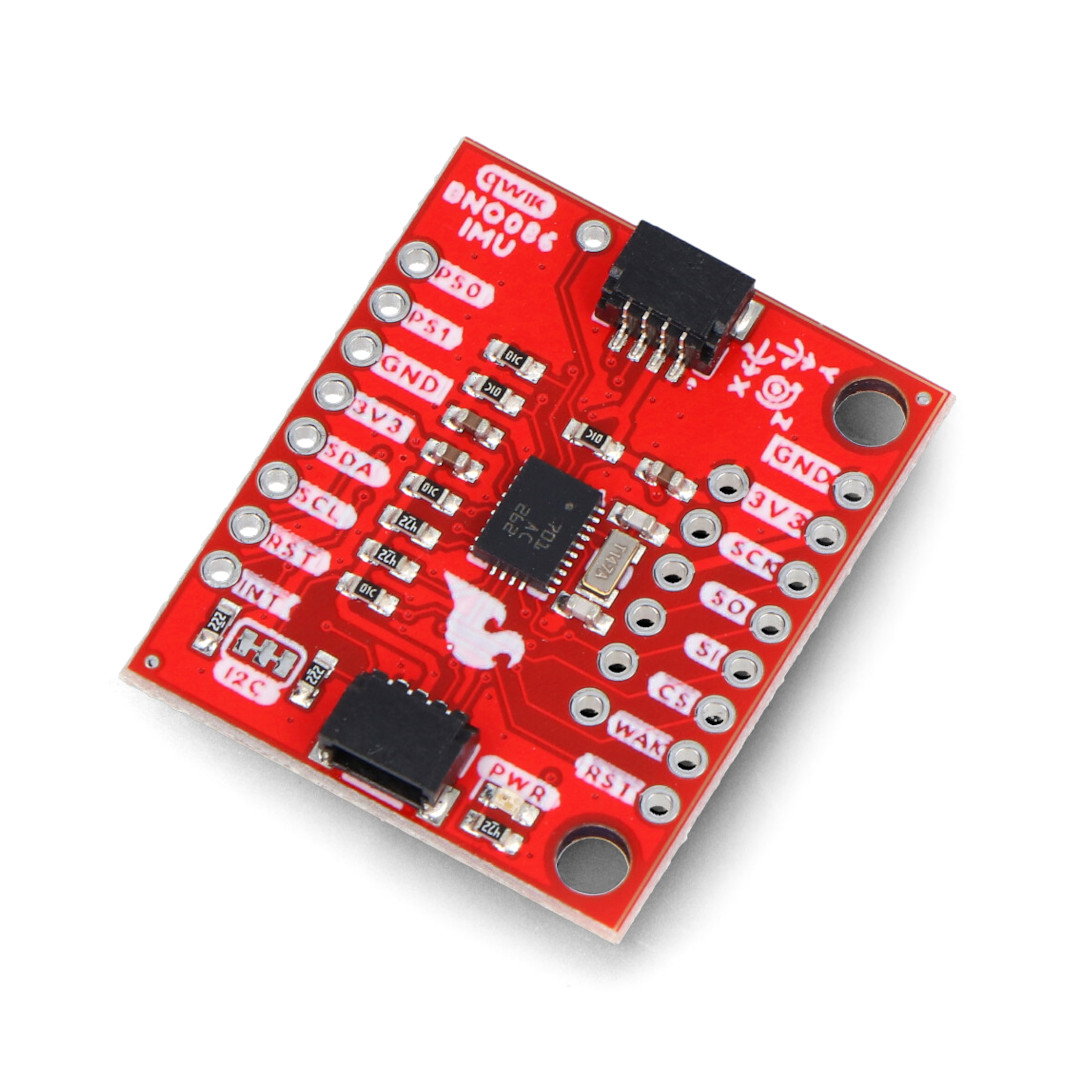

VR IMU Breakout - VR-Modul mit IMU-Sensor - BNO086 - Qwiic - SparkFun SEN-22857.

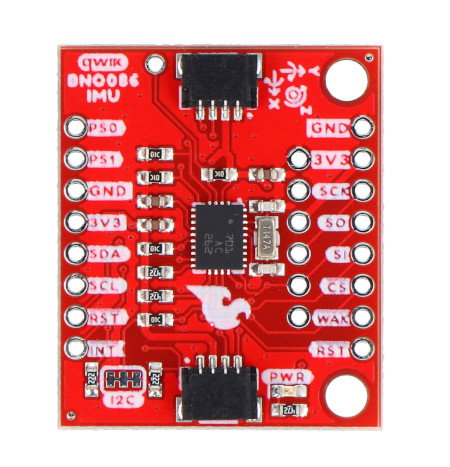

Das Modul hat zwei Qwiic-Anschlüsse.
Besondere Merkmale des Moduls
- VR-Modul mit integriertem 3-Achsen-Beschleunigungsmesser, Gyroskop und Magnetometer
- Ausgestattet mit einem leistungsstarken 32-Bit ARM Cortex M0+ Mikrocontroller
- Unterstützt I2C, SPI und UART Schnittstellen
- Kann in Android-Mobiltelefonen implementiert werden, so dass der Benutzer die VR-Brille über das Telefon selbst nutzen kann
- ist energieeffizient - er hat einen geringen Stromverbrauch im Leerlauf und verfügt über eine interaktive Kalibrierung
- Nimmt Daten auf, analysiert und korrigiert sie auf Drift, was zu genauen IMU-Informationen führt
- Verfügt über Qwiic-Anschlüsse für die Verbindung ohne Löten von Drähten
Was ist VR?
Virtuelle Realität (VR) ist eine Technologie, die es ermöglicht, mit Hilfe von Computern simulierte Umgebungen zu schaffen. Sie versetzt dieNutzer in dreidimensionale virtuelle Welten, die sowohl realistisch als auch fantastisch sein können. Die Anwendungsmöglichkeiten sind vielfältig und reichen von der Unterhaltung, z. B. in Form von Videospielen und virtuellen Besichtigungen, bis hin zur Bildung - Trainingssimulationen, virtueller Unterricht - sowie dem Gesundheitswesen (Therapie, chirurgische Ausbildung) oder der Wirtschaft im weiteren Sinne (Produktdesign, virtuelle Sitzungen). Zu den bekanntesten VR-Geräten gehören VR-Brillen, die an einen Computer oder eine Spielkonsole angeschlossen werden können, und eigenständige VR-Kits, die keine externen Computerquellen benötigen.
Nur das Board ist enthalten - VR-Brillen und anderes Zubehör müssen separat erworben werden.

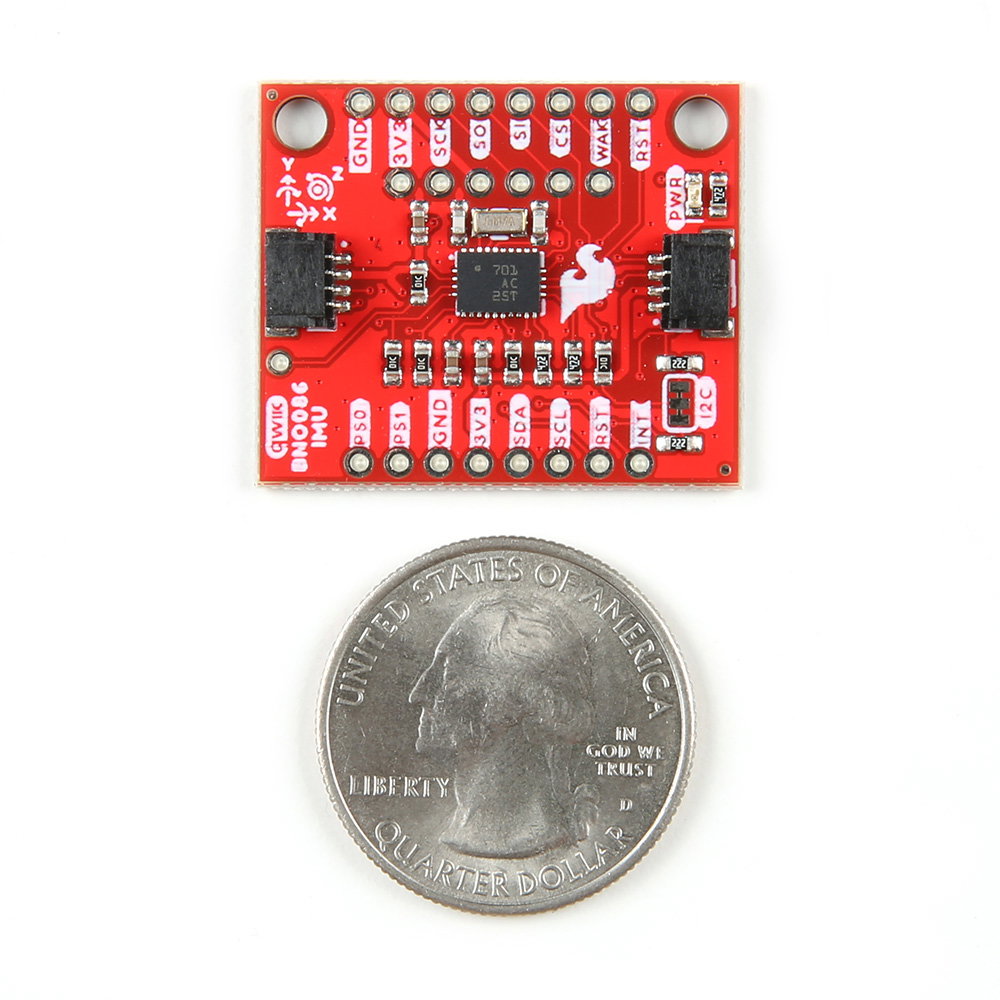

Das Modul ist kompakt und leicht.
Technische Daten der Karte
- Modultyp: VR-Modul mit integriertem Beschleunigungsmesser, Gyroskop und Magnetometer
- Mikrocontroller: ARM Cortex M0+
- Eingebaute IMU: BNO086
- Betriebsspannungsbereich: 2,4 V bis 3,6 V (3,3 V über Qwiic-Anschluss)
- Kommunikationsschnittstelle: I2C, SPI, UART-Bus
- I2C: bis zu 400 kHz
- SPI: 3 MHz
- UART: 3 Mbps
- Rotationsvektor:
- Dynamischer Fehler: 3,5°
- Statischer Fehler: 2°
- GRV-Drehungsvektor
- Dynamischer Fehler: 2,5°
- Statischer Fehler: 1,5°
- Dynamische Kursabweichung: 0,5°/min
- Geomagnetischer Rotationsvektor
- Dynamischer Rotationsfehler: 4,5°
- Statischer Rotationsfehler: 3°
- Schwerkraft-Winkelfehler: 1,5°
- Genauigkeit der linearen Beschleunigung: 0,35 m/s2
- Genauigkeit des Beschleunigungsmessers: 0,3 m/s2
- Genauigkeit des Gyroskops: 3,1°/sec
- Genauigkeit des Magnetometers: 1,4 µT

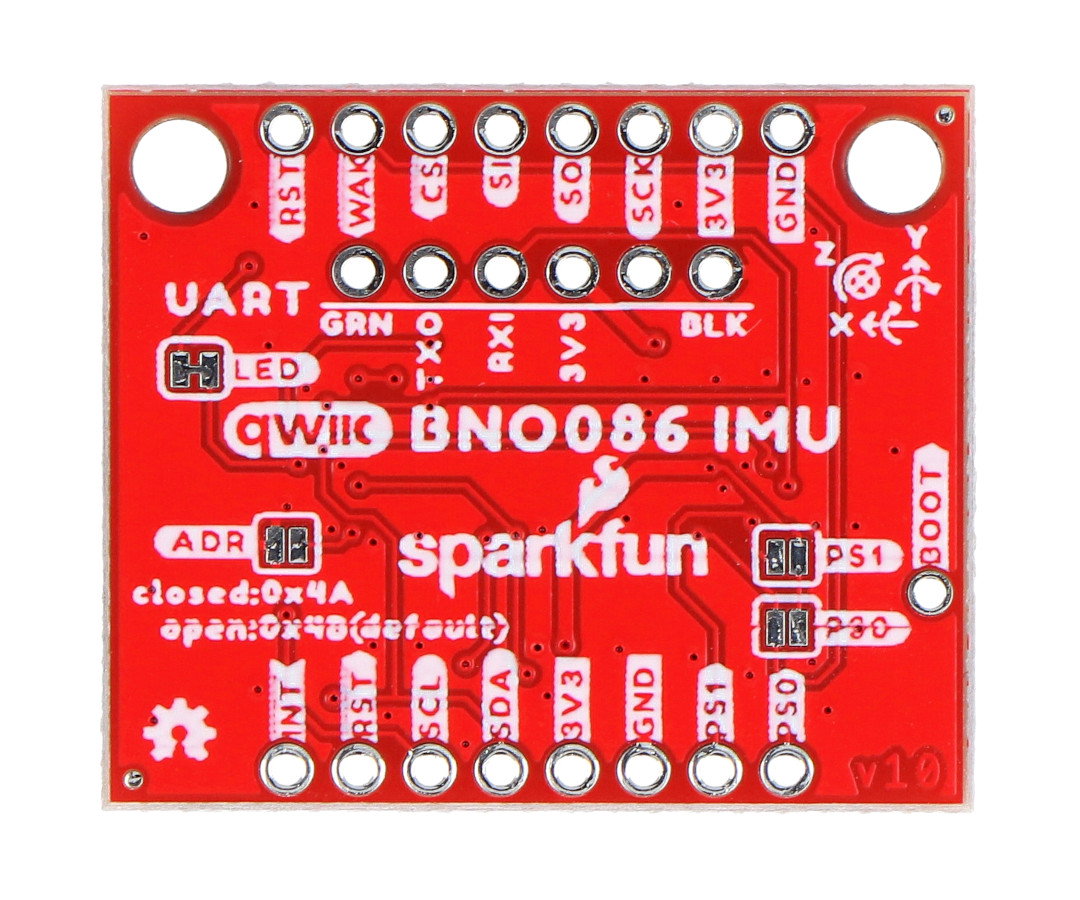

- I2C-Adresse: 0x4B (Standard), 0x4A (konfigurierbar)
- Litzen: Lötfelder, 2x Qwiic-Stecker
- Abmessungen der Platine: 25,4 x 30,48 mm
- Gewicht: 3 g
