Produktbeschreibung: Fermion - 3-Achsen-Magnetometer - BMM150 - I2C / SPI - DFRobot SEN0419

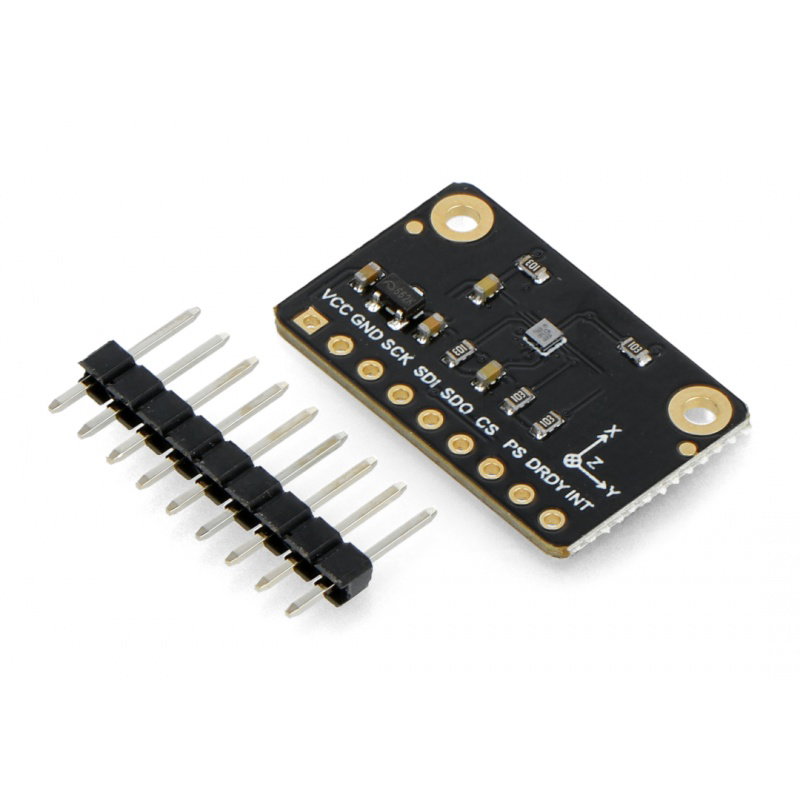

Modul mit einem dreiachsigen Magnetometer von DFRobot , ausgestattet mit einem Bosch BMM150-System – basierend auf der FlipCore -Technologie. Es ermöglicht die Messung des Magnetfeldes im Bereich von ± 1300 µT (X- und Y-Achse) und ± 2500 µT (Z-Achse) mit einer Messauflösung von 0,3 µT . Das Modul liefert Informationen zur absoluten Orientierung mit hoher Messgenauigkeit und -präzision.
Inhalt des Kits
- Fermion - 3-Achsen-Magnetometer - BMM150 - I2C / SPI - DFRobot SEN0419 - 1 Blick
- 1x9 Goldnadelstreifen - 2,54 mm Raster - 1 Stk

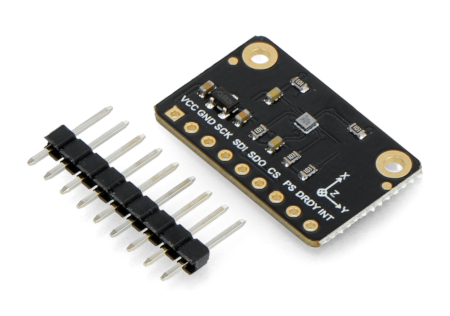

Im Set enthalten ist auch der zum Selbstlöten vorgesehene 1x9 Goldpin-Streifen - 2,54 mm Raster.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel!
Eine ausführliche Bedienungsanleitung ist auf der Website des Herstellers verfügbar - check it out!
Fermion - 3-Achsen-Magnetometer - BMM150 - I2C / SPI - DFRobot SEN0419.
Funktionsprinzip des Magnetometers
Die häufigsten Fragen sind: Was ist ein Magnetometer? Wozu dient ein Magnetometer? Die Antworten auf diese Fragen (und mehr) finden Sie auf unserem Blog im Artikel Magnetometr – wie funktioniert das und wozu dient es?
Anwendung Magnetometer
- Aufklärungsdrohnen
- Freizeitdrohnen
- Indoor- und Outdoor-Navigation in offenen Räumen
- Sammeln von Informationen über den Magnetkurs
- erweiterte Realität
- Neigungskompensierter elektronischer Kompass für Kartendrehung
- Magnetometer im Telefon
Pinbelegungsbeschreibung und Anschlussplan mit dem Raspberry Pi

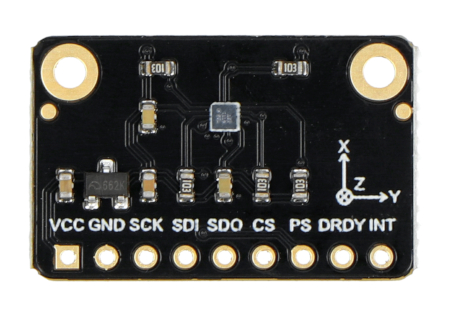

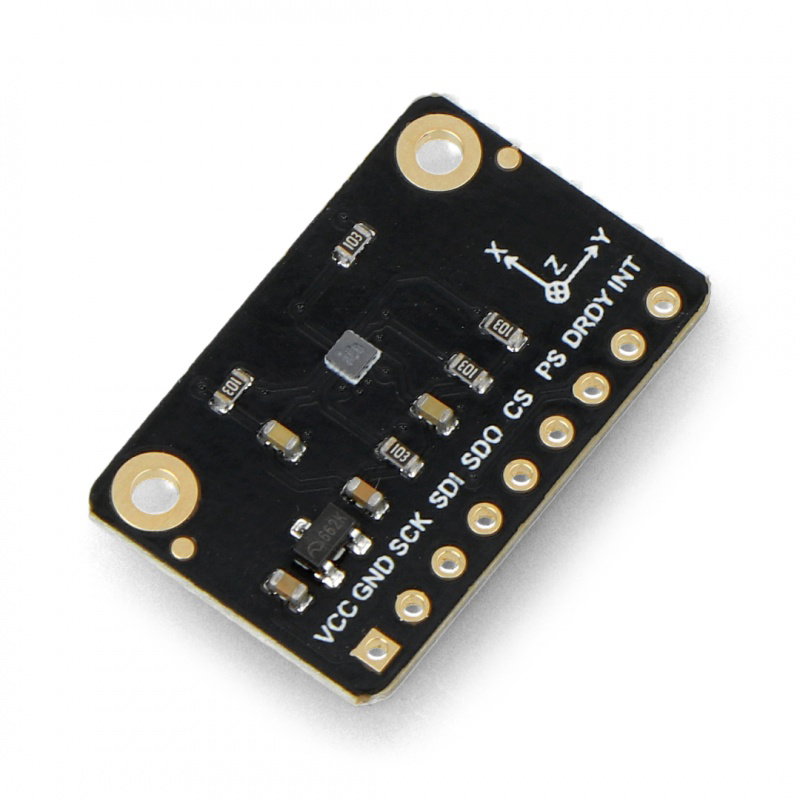

Das Modul hat Ausgänge in Form von Lötpads, an denen die im Set enthaltene Goldpin-Leiste angelötet werden muss. Jede Leitung wurde beschrieben, was den Anschluss viel einfacher macht.
- VCC - Stromanschluss
- GND - die Masse des Systems
- SCK - Taktleitung der I2C / SPI-Schnittstelle
- SDI - Datenleitung der I2C/SPI-Schnittstelle (Eingang)
- SDO - Datenleitung der SPI-Schnittstelle (Ausgang)
- CS - Chipauswahl
- PS - Auswahl des Kommunikationsprotokolls
- DRDY - bereit zum Empfangen / Senden von Daten
- INT - Interrupt-Pin

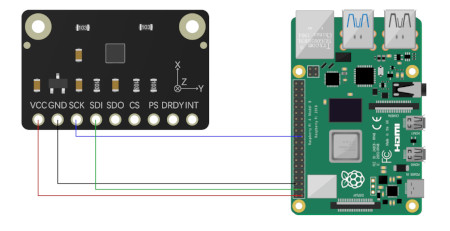

Anschlussplan des Sensors mit dem Raspberry Pi 4B.

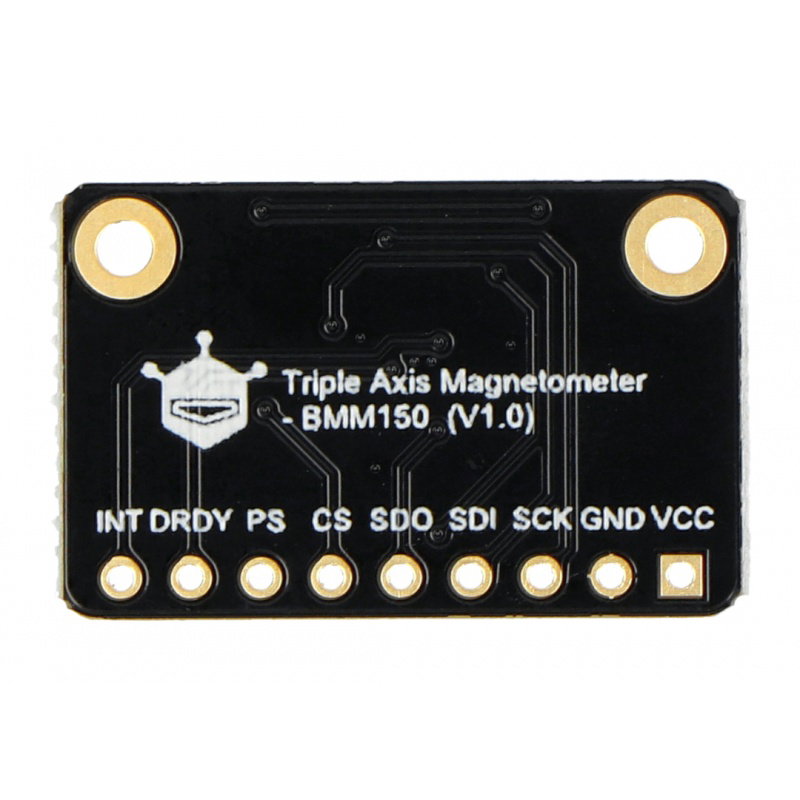

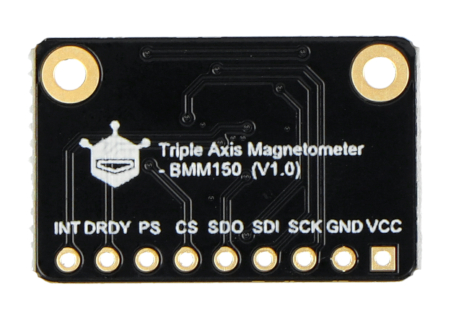

Fermion - 3-Achsen-Magnetometer - BMM150 - Rückansicht.
Technische Spezifikation des Moduls
- Versorgungsspannung: 3,3 V
- Messbereich: ± 1300 uT (X-, Y-Achse), ± 2500 uT (Z-Achse)
- Messauflösung: 0,3 μT
- Genauigkeit: 30 µT
- Zero-B-Offset: ± 40 µT / ± 2 µT
- Nichtlinearität: <1 % FS
- Genauigkeit des Magnetometerkurses: horizontale Komponente des Erdmagnetfeldes 30 uT, ± 2,5 °
- Kommunikationsschnittstelle: I2C oder SPI
- I2C-Busadresse: 0x13
- Stromverbrauch: von 170 uA bis 500 uA
- Abmessungen: 25 x 15 mm
