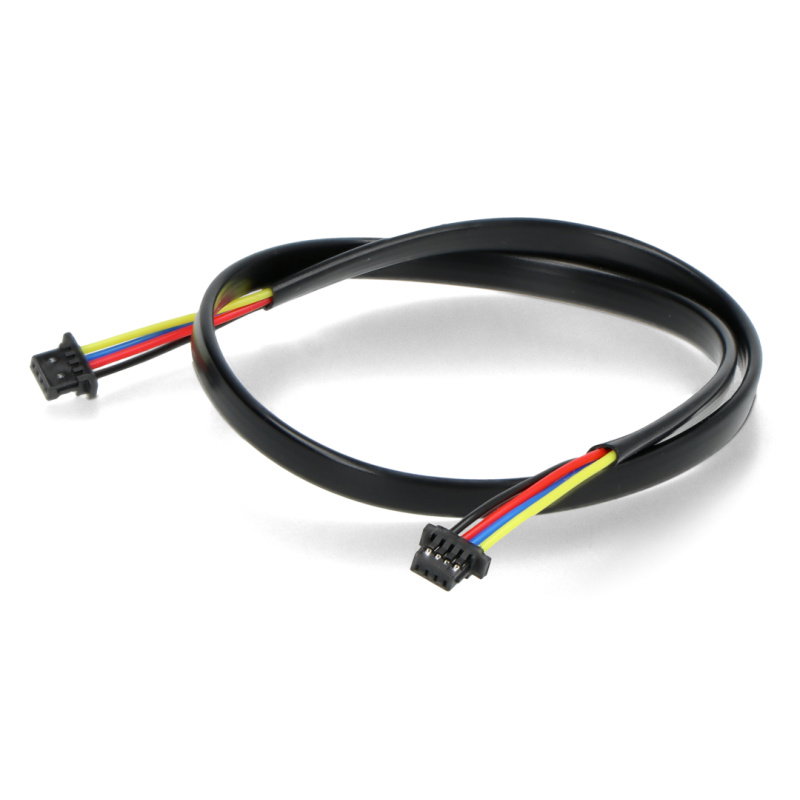

Produktbeschreibung: STEMMA QT / Qwiic JST SH 4-poliges Kabel - 300 mm - Adafruit 5384

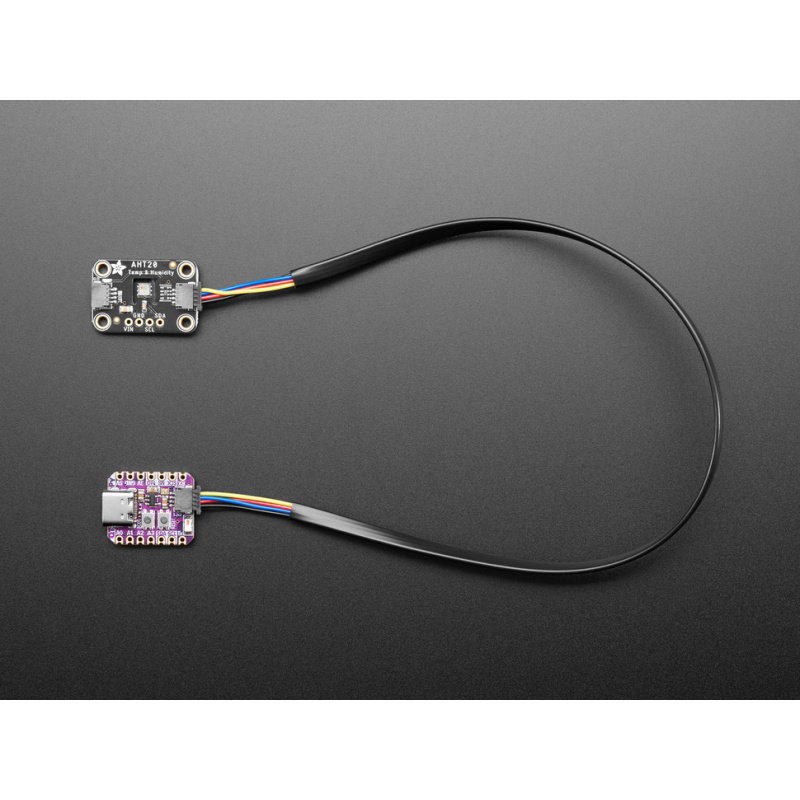

Kabel mit Qwiic / STEMMA QT Stecker von Adafruit . Das Kabel ist 300 mm lang und mit einer flachen, schwarzen Gummiisolierung umhüllt. Das Kabel endet mit einem 4-poligen Qwiic / STEMMA QT-Stecker - JST-SH. Der Stecker mit einem Raster von 1 mm sorgt für eine einfache Verbindung von Modulen, die mit dem gleichen Stecker ausgestattet sind. Das Kabel besteht aus vier Adern mit den folgenden Farben: rot, schwarz, blau und gelb. Die Datenkabel wurden mit der Stromversorgung verschachtelt , um Interferenzen zu reduzieren, aber es kann immer noch auf der 1MHz / 800kHz oder sogar 400kHz I2C-Leitung vorhanden sein.
Was ist Qwiic / STEMMA QT?
Qwiic / STEMMA QT ist ein Ökosystem aus Sensoren und Modulen basierend auf dem I2C-Bus, Aktoren und Kabeln mit dedizierten Anschlüssen. Die Verwendung solcher Steckverbinder vereinfacht das Prototyping auch komplexer Systeme. Alle Qwiic / STEMMA QT-Supportboards verwenden denselben 4-poligen JST-Stecker mit einem Abstand von 1 mm. Dadurch reduziert sich der Platzbedarf auf der Leiterplatte. Es schützt auch vor falschem Anschluss und erfordert kein Löten.
Qwiic / STEMMA QT-Kabelspezifikation
- Anzahl der Kerne: 4
- Kabelkennzeichnung:
- rot - Stromversorgung 3,3 V DC
- schwarz - Masse
- blau - SDA I2C-Daten
- gelb - SCL I2C Uhr
- Isolierung: flach
- Isolationsfarbe: schwarz

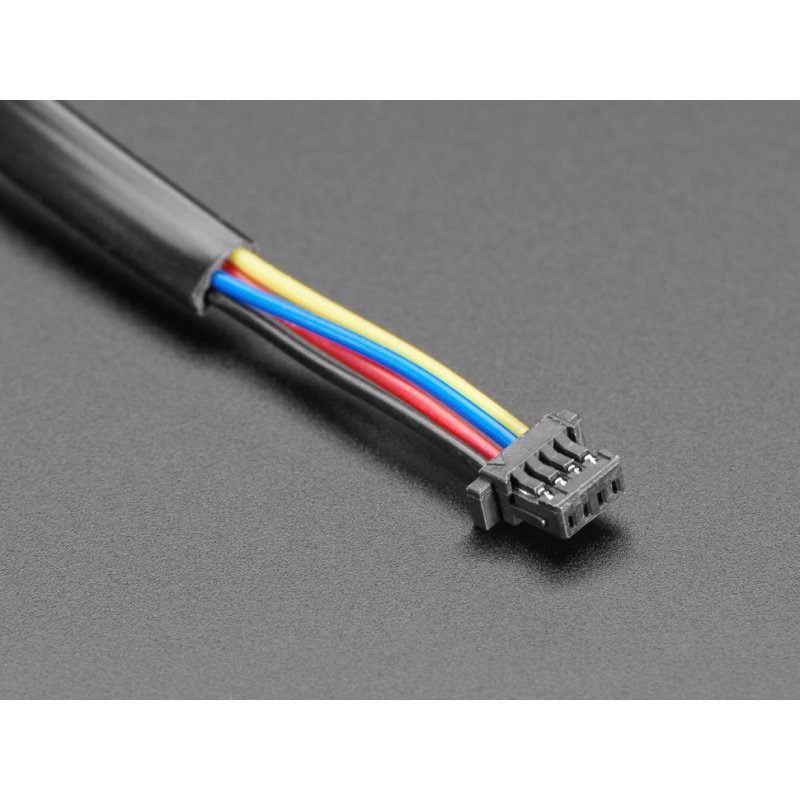

- Stecker: 2x Qwiic / STEMMA QT - JST-SH
- Stiftabstand: 1 mm
- Länge: 300 mm

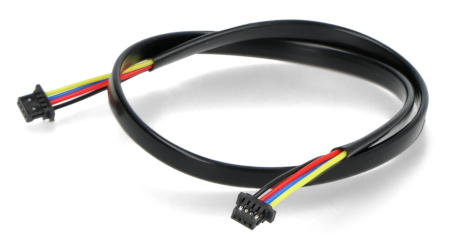

Qwiic / STEMMA QT-Kabel.
