Produktbeschreibung: SparkFun Qwiic pHAT v2.0 - Qwiic Shield für Raspberry Pi - SparkFun DEV-15945

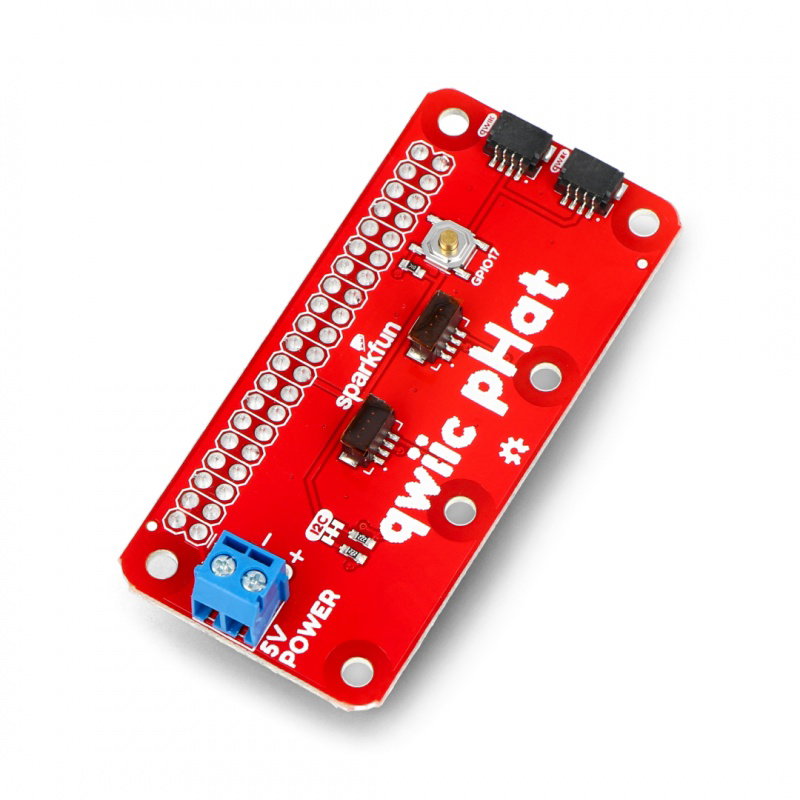

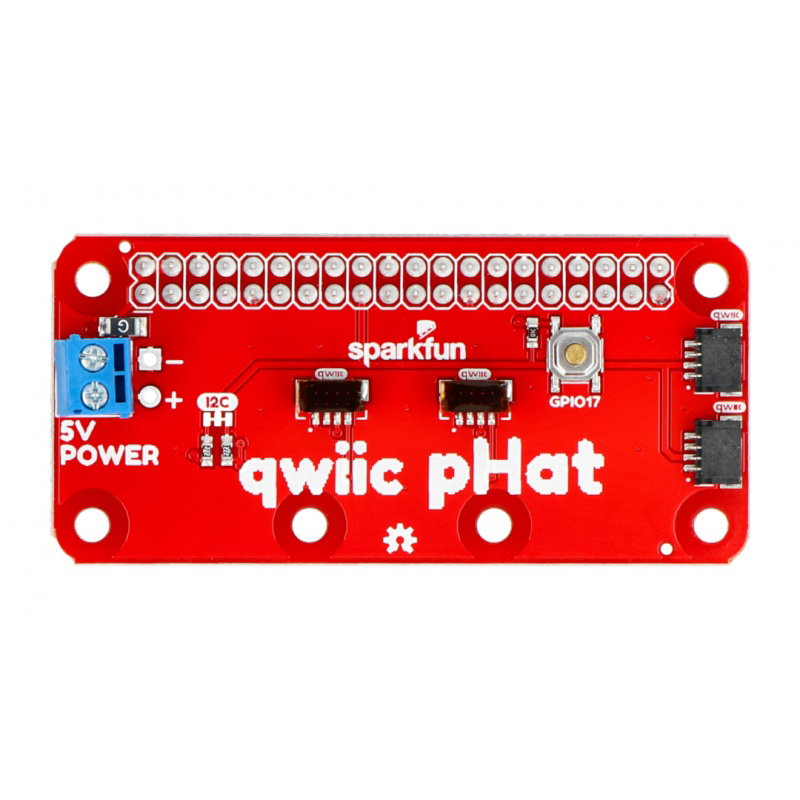

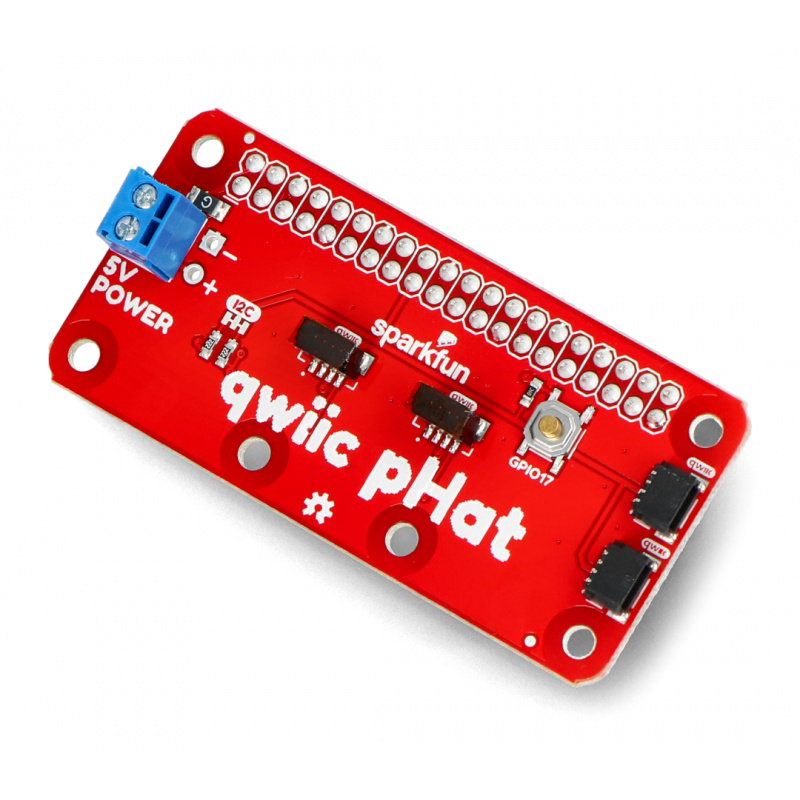

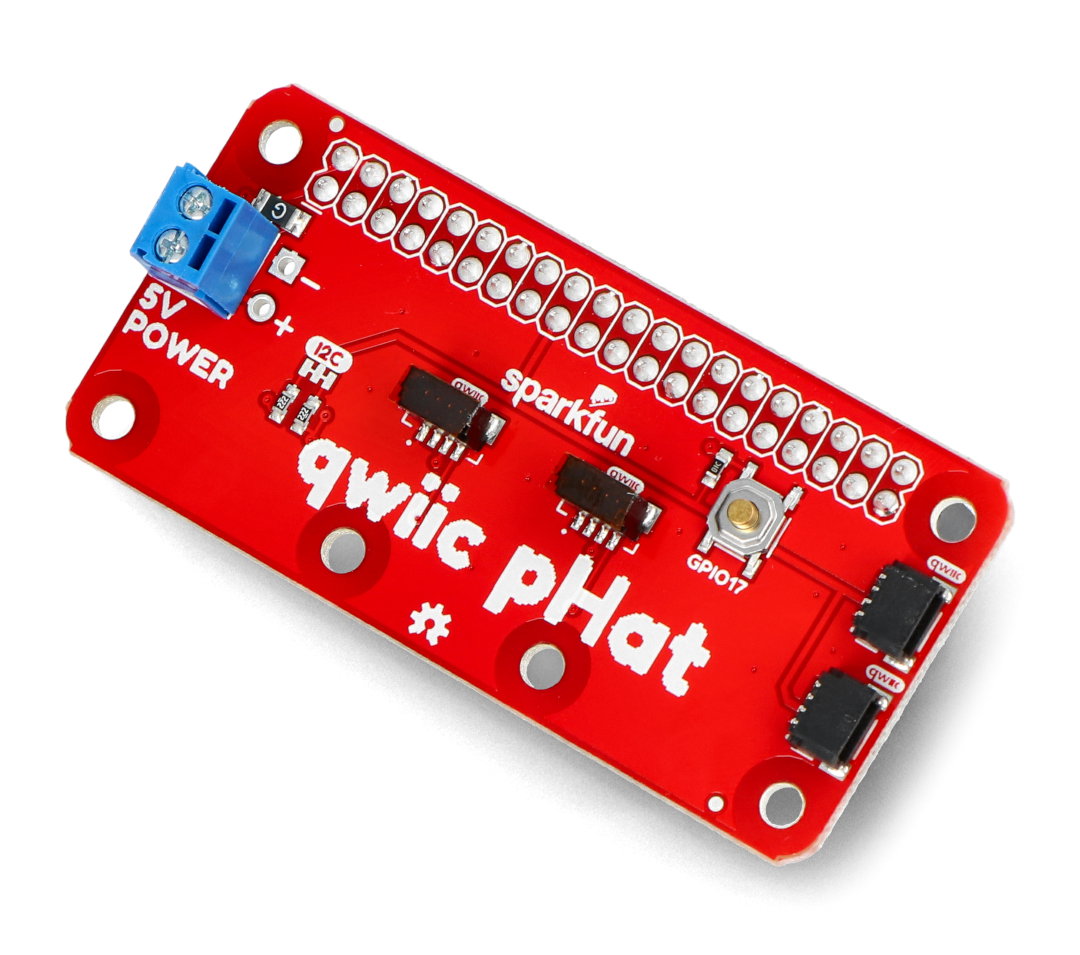

SparkFun Qwiic pHAT v2.0 HAT -Schild für Raspberry Pi, hergestellt von SparkFun. Der Pin-Expander verbessert den Prototyping-Prozess, indem er vier Anschlüsse des Qwiic- Ökosystems und einen Schraubanschluss für den Stromanschluss hinzufügt. Zwei Ports sind vertikal in Bezug auf die Platine platziert und zwei horizontal . Die Erweiterung ist mit jedem Raspberry Pi kompatibel, der den Standard-2x20-GPIO-Header verwendet, sowie mit NVIDIA Jetson Nano und Google Coral.
Inhalt des Kits
- SparkFun Qwiic pHAT v2.0 - Qwiic Shield für Raspberry Pi - SparkFun DEV-15945 - 1 Stk

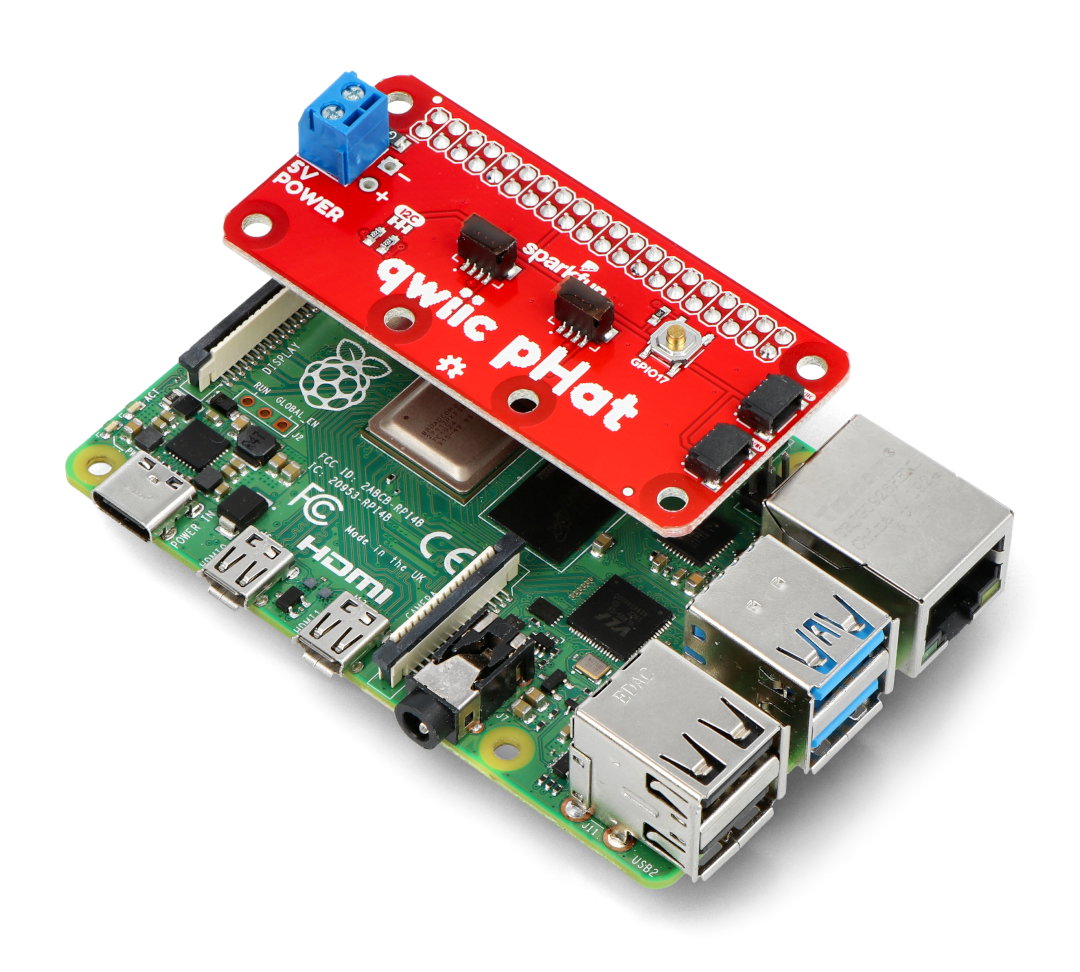

Beispiel für die Verwendung von SparkFun Qwiic pHAT v2.0 mit Raspberry Pi 4B.
Verkaufsgegenstand ist nur das Overlay - das Modul muss separat erworben werden.
Das Produkt ist mit dem Raspberry Pi kompatibel
Der Hersteller hat eine Bedienungsanleitung vorbereitet, die Ihnen den Einstieg in das Overlay erleichtern soll. Überprüfen!
Was ist Qwiic?
Qwiic SparkFun ist ein Ökosystem, das eine breite Palette von Sensoren umfasst, die auf dem I2C-Bus, Executive-Modulen und dedizierten Kabeln basieren. Die Hauptannahme dieser Lösung besteht darin, den Prozess des Prototyping und Verbindens von Komponenten zu verbessern. Alle Elemente, die den Qwiic-Standard unterstützen, verwenden denselben Stecker – einen 4-poligen JST-Stecker mit einem Abstand von 1 mm. Die Verwendung einer solchen Lösung reduziert den Platzbedarf auf der Leiterplatte und verhindert ein verpolungsfreies Verbinden.
Technische Spezifikation von SparkFun Qwiic pHAT v2.0
- Typ: Raspberry Pi-Erweiterung, HAT für Raspberry Pi
- Kompatibles Modell: Raspberry Pi mit 2x20 Anschlüssen, NVIDIA Jetson Nano, Google Coral
- Verbindungsstandard: Qwiic
- Qwiic-Ports: 4
- Anordnung: 2x vertikal, 2x horizontal
- Hilfsstromanschluss: 5-V-Schraubanschluss
- 1x Allzwecktaste
- Kommunikationsschnittstelle: I2C-Bus
- Overlay-Maße: 65 x 30,5 mm
SparkFun Qwiic pHAT v2.0 - Erweiterung für den Raspberry Pi.
