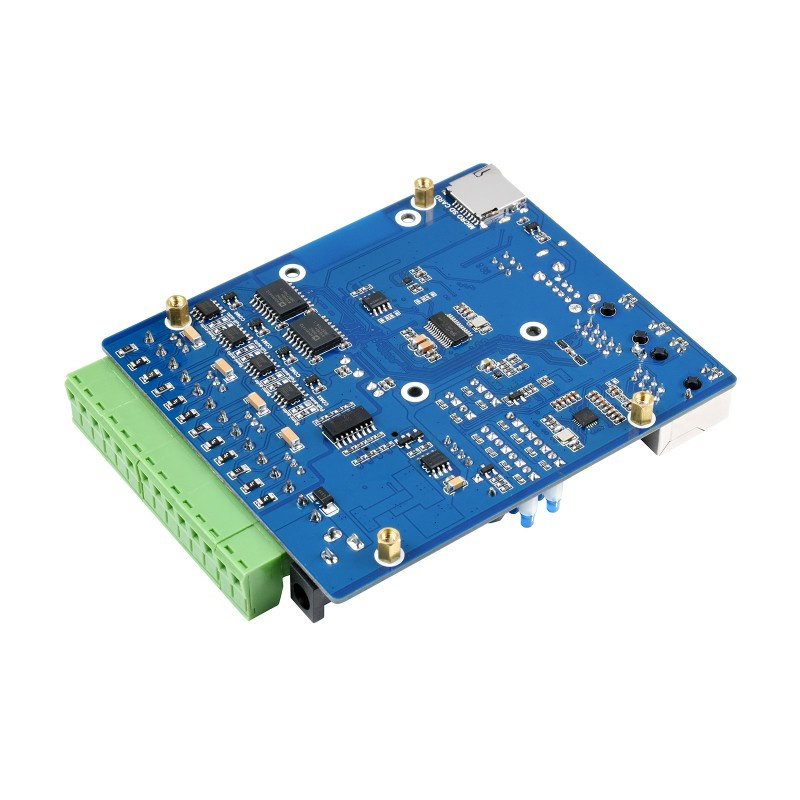

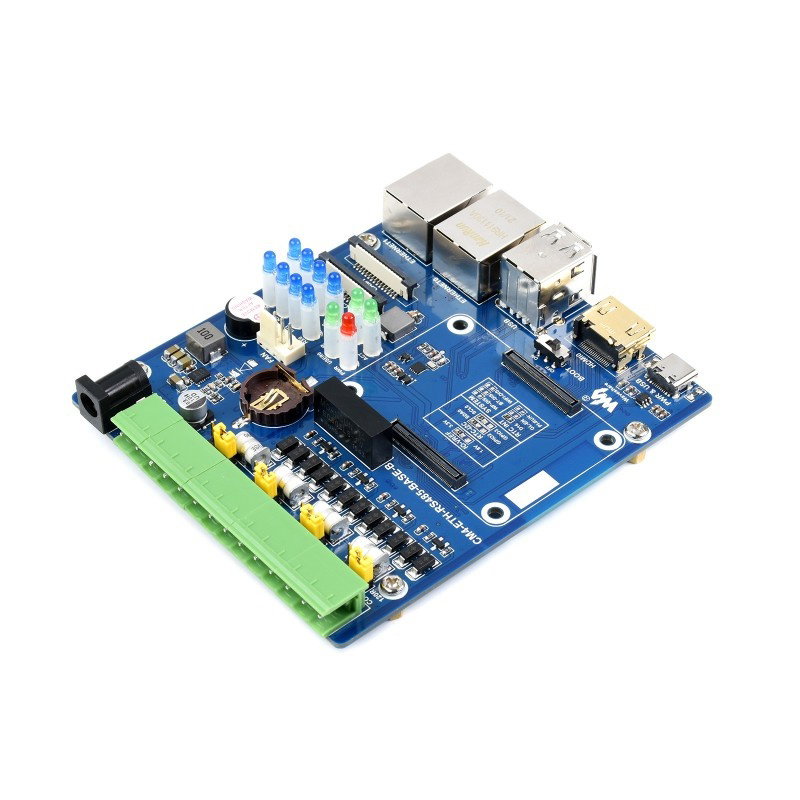

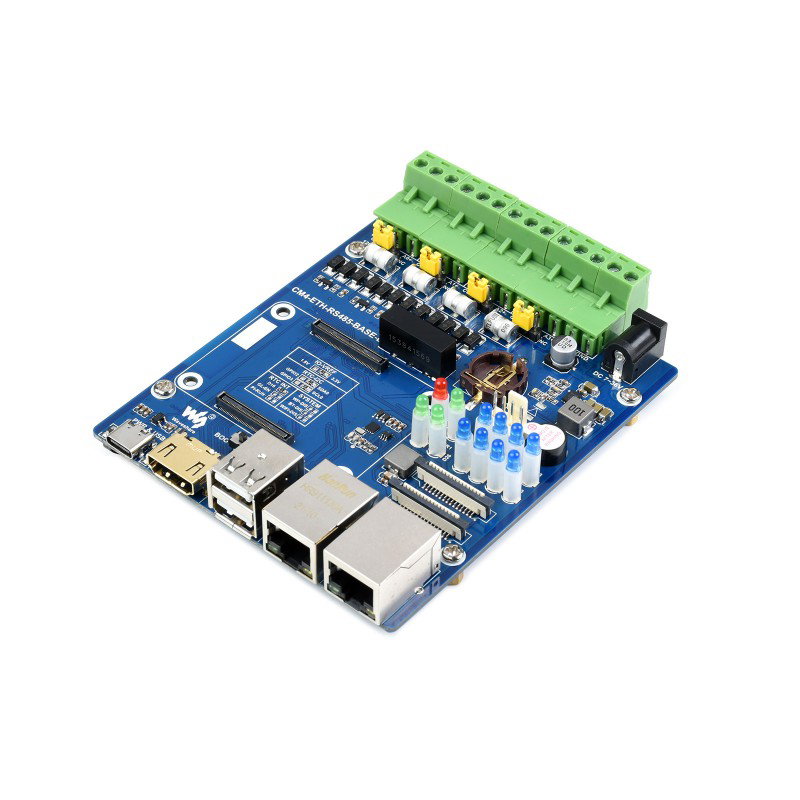

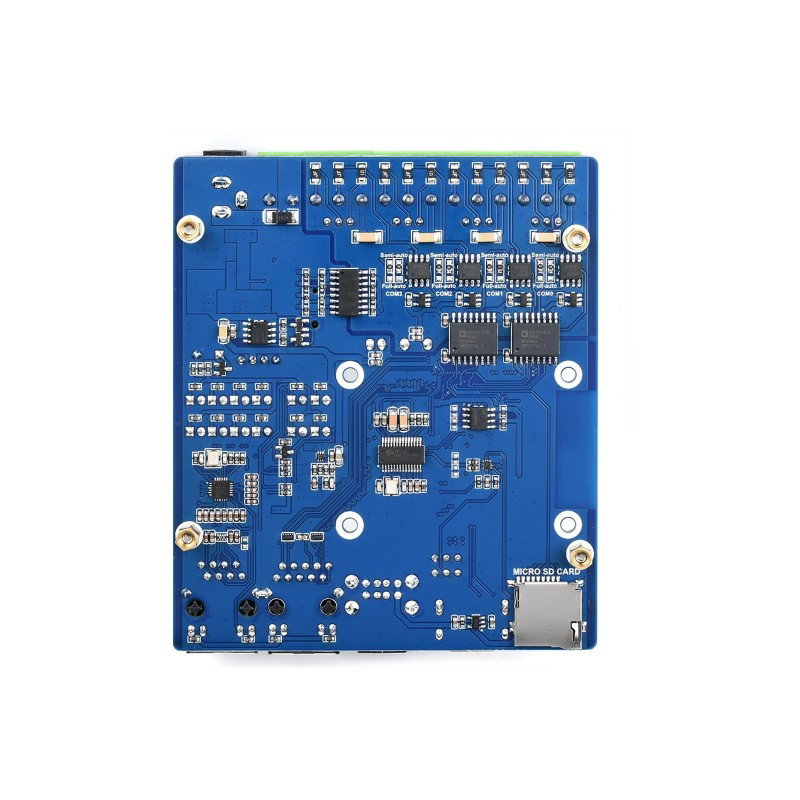

Dual ETH Quad RS485 Basisplatine (B) - Pins Expander für Raspberry Pi Compute Module 4 - Waveshare 2166
Dual ETH Quad RS485 Base Board (B) ist ein von Waveshare hergestelltes Board. Es fungiert als Basisplatine, ein Terminal-Expander, der entwickelt wurde, um die Fähigkeiten von Raspberry Pi CM4-Modulen zu erweitern. Es ist mit speziellen Anschlüssen zum Anschluss des CM4-Moduls und der Ausgänge der Basisschnittstellen ausgestattet, darunter 2x USB 2.0 , 2x RJ45 Ethernet , HDMI , 2x CSI und 4x isolierte RS485 -Schnittstellen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Dual ETH Quad RS485 Basisplatine (B) - Pins Expander für Raspberry Pi Compute Module 4 - Waveshare 21666
Dual ETH Quad RS485 Base Board (B) ist ein von Waveshare hergestelltes Board. Es fungiert als Basisplatine, ein Terminal-Expander, der entwickelt wurde, um die Fähigkeiten von Raspberry Pi CM4 -Modulen zu erweitern. Es ist mit speziellen Anschlüssen zum Anschluss des CM4-Moduls und der Ausgänge der Basisschnittstellen ausgestattet, darunter 2x USB 2.0 , 2x RJ45 Ethernet , HDMI , 2x CSI und 4x isolierte RS485 -Schnittstellen.
Dual ETH Quad RS485 Basisplatine (B) - Pins Expander für Raspberry Pi Compute Module 4.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

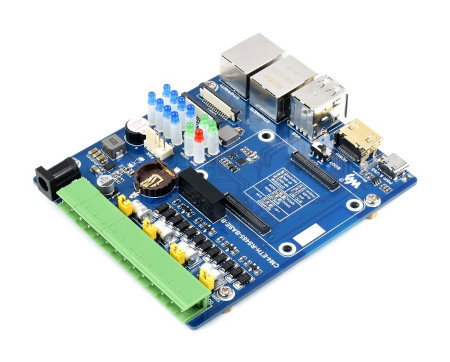

Dual-ETH-Quad-RS485-Basisplatine (B).
Technische Spezifikationen
- Kompatibel mit Raspberry Pi Compute Module 4
- Ausgestattet mit Gigabit-Ethernet-RJ45-Anschluss, 100-Mb / s-Ethernet-RJ45-Anschluss
- Ausgestattet mit 4x isoliertem RS485
- USB-Schnittstelle: 2x USB Typ A
- Kameraanschluss: 2x MIPI CSI-2-Anschluss (15-poliger FPC-1,0-mm-Anschluss)
- Videoanschluss: 1x HDMI-Anschluss, unterstützt 4K 30fps-Ausgabe
- Echtzeituhr (RTC) mit Batteriepufferung
- MicroSD-Kartensteckplatz für RPI CM4 Lite-Module
- 5-V-PWM-Lüftersteuerung mit Feedback
- LED-Anzeigen: 1x Betriebsanzeige, 1x CM4-Statusanzeige, 2x Benutzer-LED-Anzeige, 8x RS485-Kommunikationsanzeige
- Stromversorgung: 7V bis 36V
- Abmessungen: 93,6 x 108,8 mm

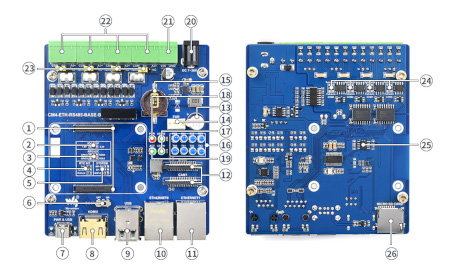

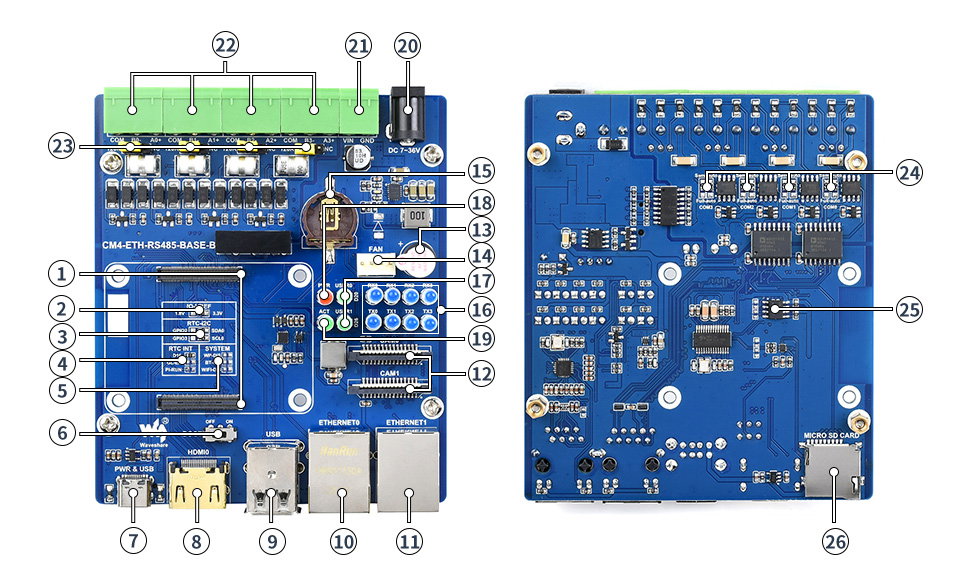

Die Anordnung der Elemente auf dem Brett
- CM4-Buchse für alle Compute Module 4
- IO-VREF
- RTC-12C: 12C-Busauswahl für RTC
- RTC INT: Wählen Sie den RTC-Interrupt-Pin
- SYSTEM: Systemfunktionen konfigurieren
WP-DIS: Verhindert das Überschreiben des EEPROM
BT-DIS: Deaktiviert die Bluetooth-Funktion, NUR für CM4 mit Antennenvariante
WIFI-DIS: Deaktiviert die WiFi-Funktion, NUR für CM4 mit Antennenvariante - Boot-Schalter
EIN: CM4 bootet von der USB-Typ-C-Schnittstelle
AUS: CM4 bootet von eMMC oder microSD-Karte - USB-Typ-C-Anschluss
Wenn sich der BOOT-Schalter in der Position „ON“ befindet, kann USB als USB-Programmier- oder Gleichstromanschluss verwendet werden
Wenn sich der BOOT-Schalter in der Position „OFF“ befindet, kann der USB-Anschluss nur als Gleichstromanschluss verwendet werden - HDMI-Port0
- 2x USB-Anschluss
- Gigabit-RJ45-Ethernet -Anschluss
- 100-Mbit / s -Ethernet-Anschluss
- CAM0 und CAM1: 2x MIPI CSI Kameraports
- Summer
- Lüfteranschlüsse
- RTC-Batteriebuchse
- RS485 TX / RX-Anzeige
TXn: TX-Anzeige für Kanal n
RXn: RX-Anzeige für Kanal n - Benutzer-LED
USER0: GPIO20-Steuerung
USER1: GPIO26-Steuerung - PWR-Leistungsanzeige
- Betriebsstatusanzeige des Raspberry Pi
- DC-Buchse (7V bis 36V DC)
- Schraubanschluss für Netzteil (7V bis 36V DC)
- RS485-Terminal : 4x RS485 isolierte Klemme im Raster 5,08 mm
- Jumper zur Auswahl des Ausgleichswiderstands
- Auswahl des RS485-Betriebsmodus
Vollautomatik: Automatikmodus, einfach zu programmierender Betrieb, mit geringer Belastbarkeit
Halbautomatisch: Halbautomatischer Modus, der eine manuelle TX / RX-Umschaltung erfordert, mit hoher Zuverlässigkeit und hoher Belastbarkeit - ATSHA204-Verschlüsselungschip, der mehrere Verschlüsselungen bietet, um Datensicherheit und Zuverlässigkeit zu gewährleisten
- MicroSD-Kartensteckplatz
Dual ETH Quad RS485 Basisplatine (B) – Pins Expander für Raspberry Pi Compute Module 4 – Waveshare 21666.
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 15,8 cm |
| Höhe | 10,7 cm |
| Tiefe | 4,5 cm |
| Gewicht | 0,156 kg |
